扇形四分之一铸铁排水树栅结构设计

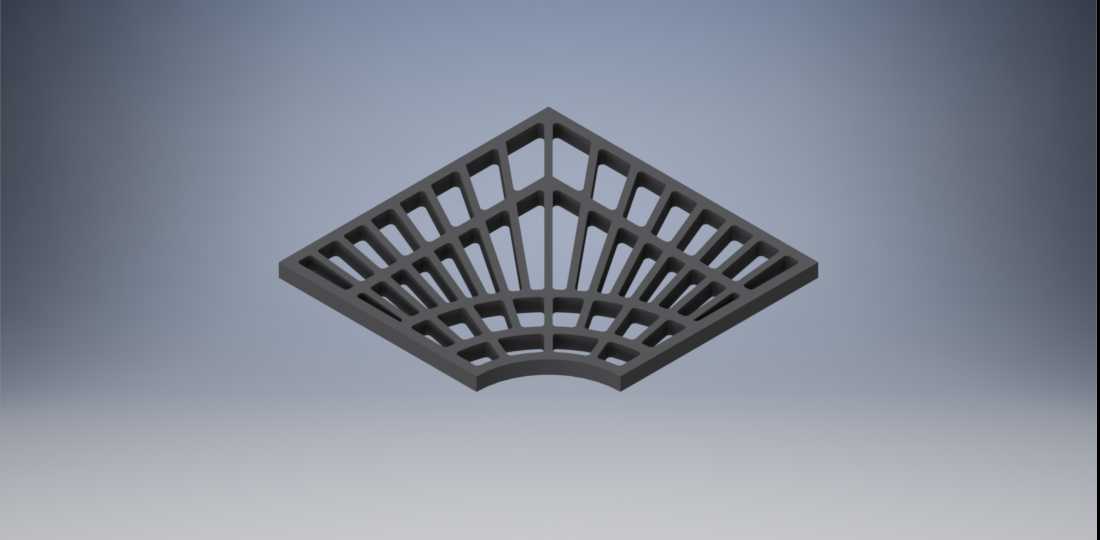

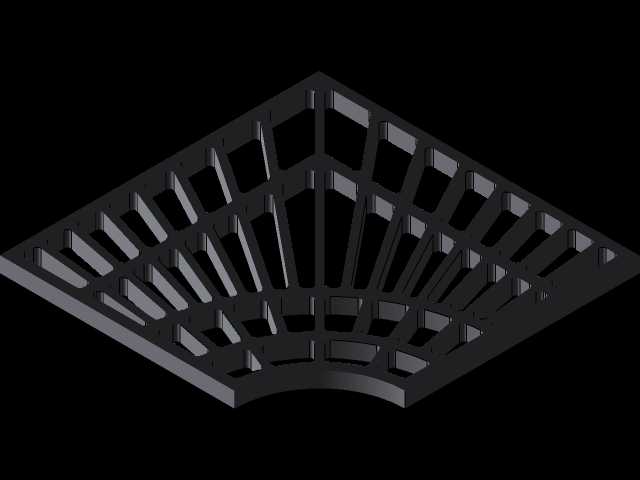

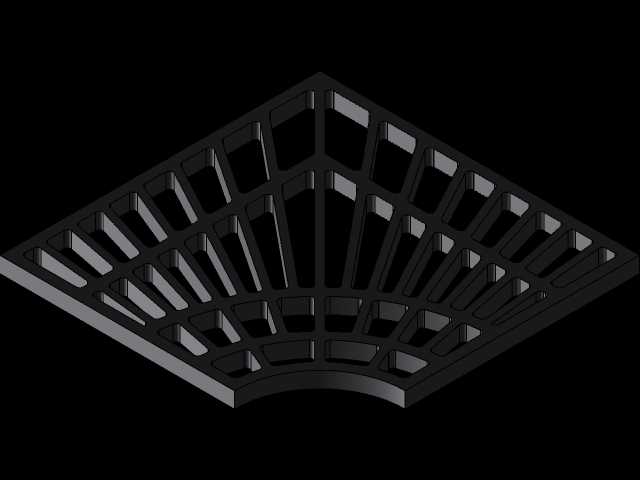

这款四分之一扇形结构的树栅，主要应用于市政道路行道树树池、景观绿化区域转角树位的铺装覆盖场景，也可适配弧形边角的排水渠转角位做截污格栅使用。日常使用中，它一方面能够覆盖树池裸露土体，避免行人踩踏造成树池土壤板结，影响树木根系呼吸，另一方面可以拦截路面径流携带的落叶、碎石、生活垃圾等大块杂物，防止杂物进入下方排水通道或者树池覆土内造成堵塞，同时格栅的镂空结构能够保障雨水正常下渗，满足树木根系的透水、透气需求。从结构设计来看，采用四分之一扇形的截面形式，刚好适配方形树池的直角转角位置，四个同规格构件拼接即可组成完整的方形树池围护栅，安装时无需额外裁切，适配常规边长1.2米至1.5米的方形行道树树池安装边界，构件内侧的弧形缺口刚好避让树木主干基部，预留出树木生长的径向空间，避免树木长粗后与栅体发生硬接触挤压。栅条采用放射状加环形加强筋的排布形式，放射状栅条沿扇形径向布置，环形筋沿圆弧方向等距分布，将整体栅面分割为均匀的镂空格孔，格孔宽度控制在15mm以内，既保证透水效率，又能避免高跟鞋鞋跟卡入、小型物品掉落的问题。材质选用铸铁材质，具备足够的抗压强度，能够承受行人踩踏、非机动车碾压的载荷，不易发生变形断裂，表面做磨砂质感处理，雨天不易打滑，提升行人通行的安全性。设计过程中重点考量了安装便捷性与后期维护需求，构件边缘设置有搭接止口，拼接时相邻构件可互相嵌合定位，无需额外的固定连接件即可保持整体铺装的平整度，后期清理杂物时可单独掀起单块构件进行清理作业，无需整体拆卸，降低运维的工作量。栅条的截面采用上窄下宽的梯形截面，既提升了栅条的竖向承重能力，又能让落在栅面的杂物不易卡在格孔内，雨水冲刷时可顺利将杂物冲到栅面边缘，方便保洁人员清扫。
