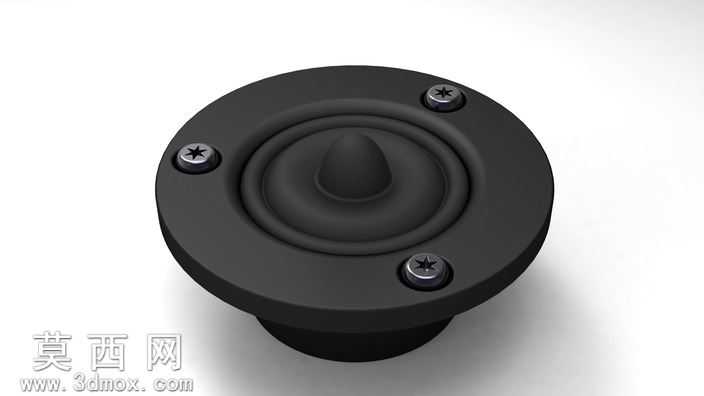

VifaXT25SC90高音喇叭三维结构设计

本作品为VifaXT25SC90高音喇叭的三维参数化建模成果，建模过程严格遵循该型号高音单元的实物尺寸比例与装配逻辑，在主流三维建模软件中完成全结构的特征搭建。建模初期先完成基准轴与基准面的搭建，以喇叭的中心轴线为核心装配基准，首先构建圆形法兰安装底座，底座边缘做了均匀的圆角过渡处理，还原实物的哑光注塑质感，同时在底座上精准定位三个呈120°均匀分布的螺丝安装孔位，孔位深度、沉台尺寸完全匹配对应规格的十字安装螺丝，螺丝模型单独建模，还原了头部的十字槽纹理与金属镀层的质感特征。核心发声区域的建模重点还原球顶振膜的曲面弧度，通过样条曲线勾勒振膜的剖面轮廓后旋转生成实体，振膜周围的折环部分做了多层同心环状的凹凸结构，还原折环的弹性支撑形态，振膜中心的相位锥做了顺滑的圆锥曲面过渡，曲面曲率经过反复调整，匹配实物的声学外形设计。底座下方的腔体部分做了阶梯状的圆柱结构，还原高音单元的背部磁路腔体外形，各部件之间的装配间隙严格控制，还原真实产品的装配公差。材质渲染阶段，法兰底座与振膜折环部分赋予哑光黑色工程塑料材质，调整粗糙度参数还原实物的细腻磨砂质感，安装螺丝赋予抛光金属材质，添加轻微的环境反射效果还原金属镀层的光泽，振膜与相位锥部分赋予特殊的复合材质，调整半透与反射参数还原丝膜或金属膜的视觉质感，整体渲染采用柔和的影棚布光，突出各部件的结构层次与材质差异，清晰展现高音喇叭的外观细节与结构特征。设计过程中优先保证各部件的可装配性，所有安装结构、配合面都做了公差预留，模型可直接用于产品结构验证、外观展示或是音响系统的装配模拟，完整还原了该款高音喇叭的工业设计细节与结构特点。
