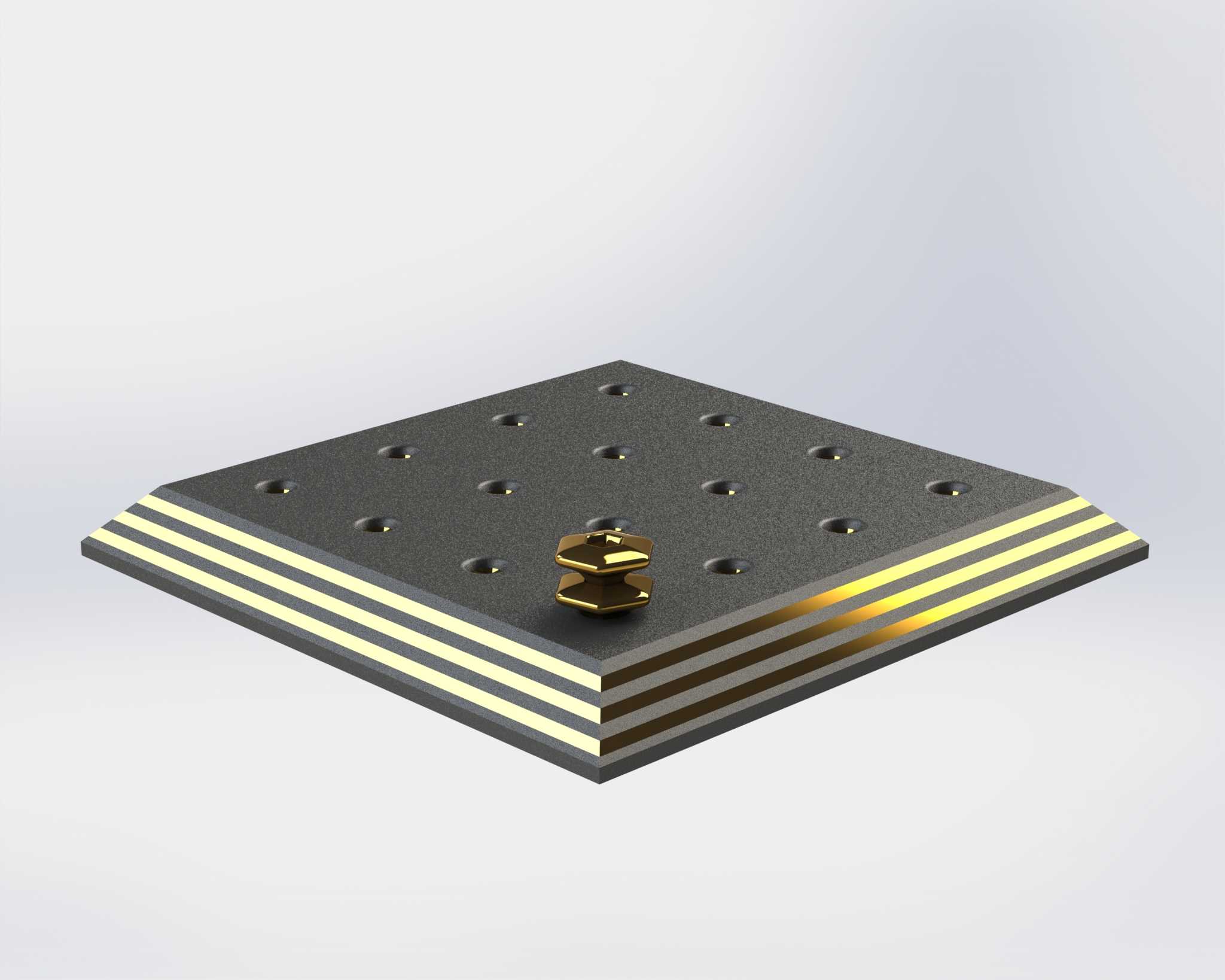

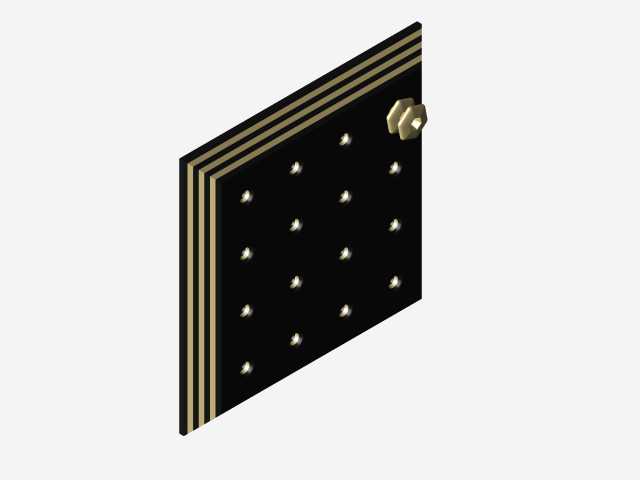

该结构主要面向高密度电子封装场景使用,可作为功率芯片、射频器件的承载安装基座,在通信基站模块、工业控制板卡、车载电子单元的封装环节中,为核心芯片提供机械支撑、电气互连与散热通路。从实际使用需求出发,设计时首先考虑了芯片贴装的平面度要求,基座主体采用方形平板构型,上表面均匀排布16个定位通孔,孔位公差控制满足贴片设备的视觉定位精度要求,可适配标准吸嘴取放流程,避免贴装过程中出现偏移、虚焊问题。叠层结构采用非金属基材与金属导电层交替排布的设计,每层金属层延伸至基座侧边形成外引出端,可直接与外围电路的焊盘实现焊接互连,省去额外的引线键合工序,降低封装链路的信号损耗,适配高频信号传输场景的阻抗匹配要求。基座上表面预留的中心凸点结构为芯片定位凸台,凸台高度与芯片底部的凹槽尺寸匹配,贴装时可实现快速对位,凸台表面做镀金处理,既保证与芯片底部电极的接触导电性,也能提升焊接面的抗氧化能力,延长器件的服役寿命。安装边界方面,基座整体为正方形轮廓,侧边厚度均匀,四个边角做微小倒角处理,避免在自动化分拣、传输过程中出现卡料、刮伤传输轨道的问题;底部平面的平面度控制在微米级,可与散热基板实现紧密贴合,降低界面热阻,保障高功率工况下的热量快速导出。设计过程中同步考虑了不同封装工艺的兼容性,定位孔的孔径尺寸适配常见的封装夹具定位销,可直接适配现有回流焊、清洗、检测工序的工装夹具,无需额外定制配套载具,减少产线适配的改造成本。叠层之间的结合强度满足温度循环测试要求,在-40℃到125℃的工况循环下不会出现层间分离、金属层脱落的问题,可适配工业级、车规级电子器件的可靠性要求。侧边引出端的金属层厚度均匀,焊接时的爬锡高度可控,可避免相邻引出端出现锡连短路的问题,提升批量生产的良率。
- 上一篇:隔离式医疗观察病房内部布局结构
- 下一篇:律所墙面带WiFi标识LED灯牌结构设计
- 全部评论(0)
- 模板大小: 3.35 MB
- 售价:5金币
- 下载次数: 6
- 系统要求: STEP / IGES,Rendering
- 软件分类: 通用机械零部件
