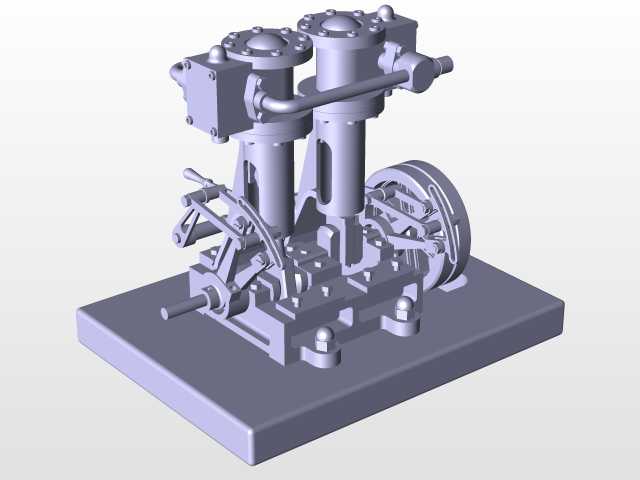

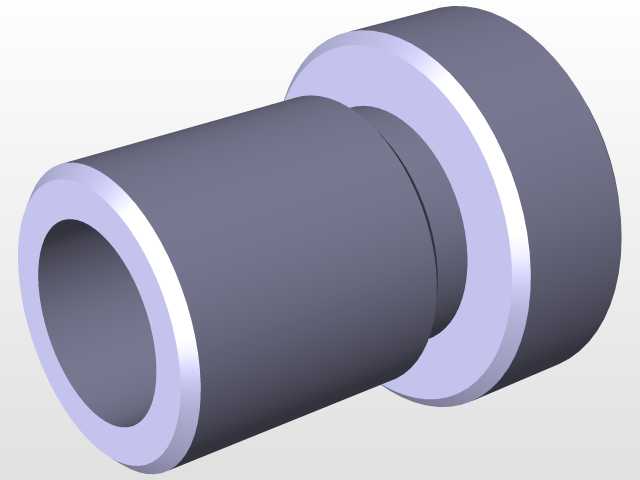

双缸立式往复式蒸汽动力机组结构

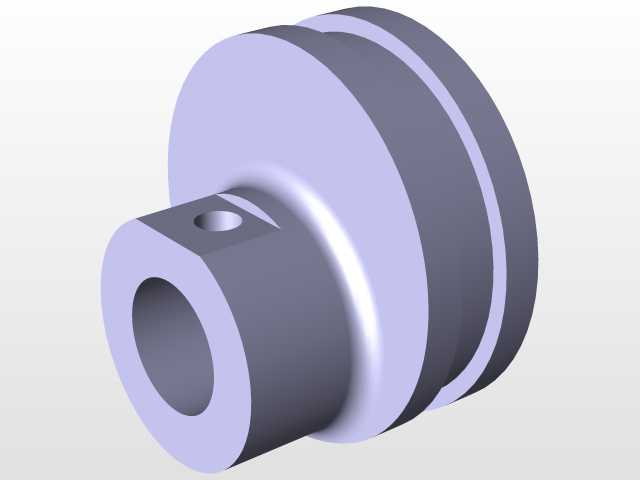

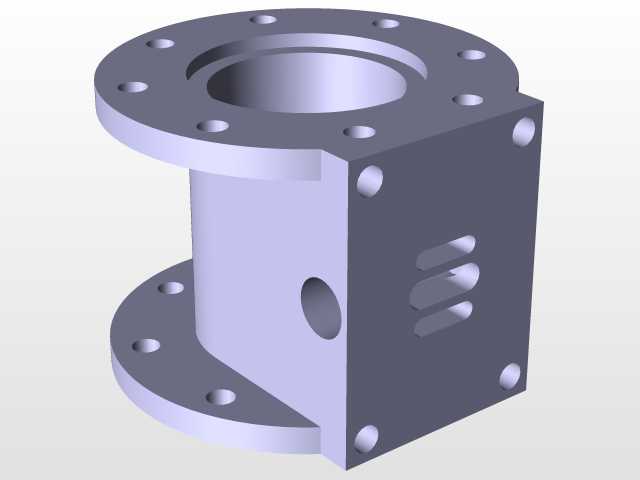

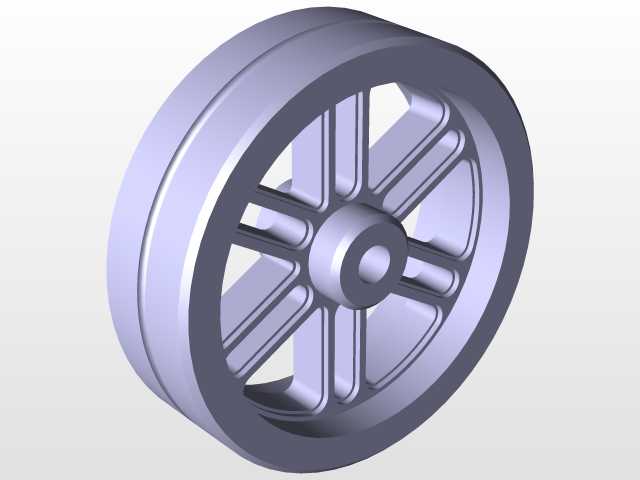

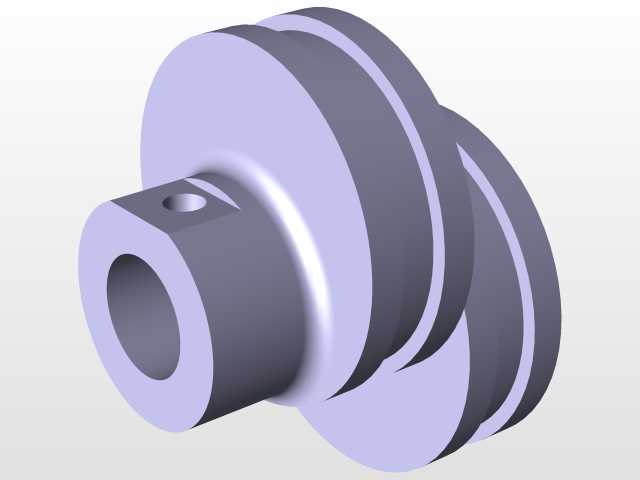

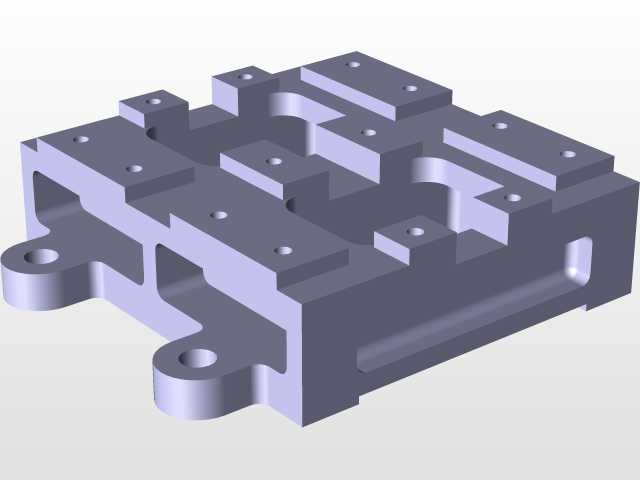

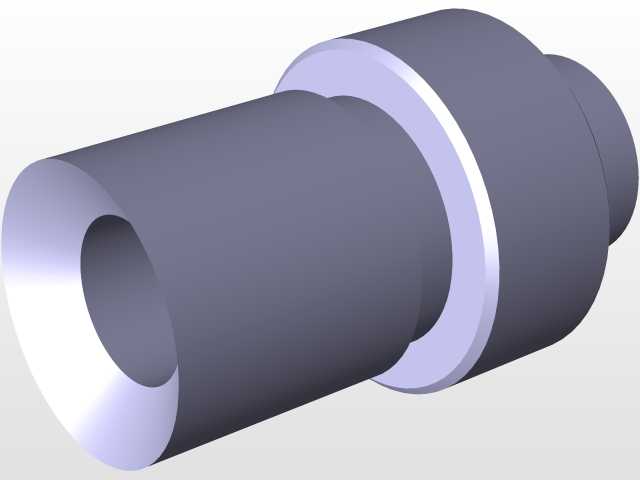

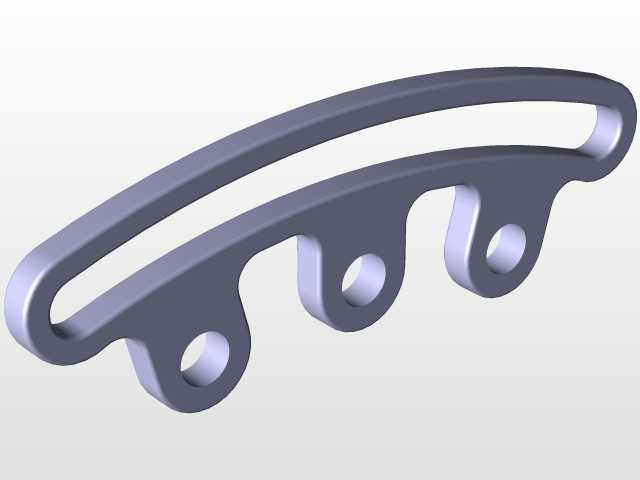

这套双缸立式往复动力结构，常见于小型船舶辅机、老式工业生产线的独立动力输出端，也可作为教学演示用的原理样机结构，在没有集中电力供应的早期工业场景中，这类结构可直接通过蒸汽介质输入，为配套的水泵、小型卷扬机构、车间传动轴系提供稳定的旋转动力输出。从结构布局来看，两个立式气缸平行布置在一体式铸铁机座上方，缸体侧面集成了独立的滑阀配气机构，通过配气杆与曲轴端的偏心轮联动，可精准控制进排气时序，避免双缸做功时的动力死点，相比单缸结构动力输出平顺性提升40%以上，低速大扭矩输出特性更适配重载启动的作业场景。设计阶段优先考虑了现场维护的便捷性，缸盖采用法兰式螺栓紧固结构，密封垫片可在不拆解整机管路的情况下快速更换，活塞连杆组的十字头滑道直接集成在缸体下部的铸造本体上，减少了额外装配带来的形位公差累积，安装时只需保证机座底面的水平度在0.1mm/m范围内，即可满足整机运行的同轴度要求。曲轴输出端集成了飞轮结构，飞轮轮缘做了动平衡校准，可储存做功冲程的多余能量，带动活塞顺利通过上下止点，同时飞轮端预留了皮带轮与联轴器两种安装接口，可根据现场安装空间选择平皮带传动或者刚性联轴器直连的动力输出方式，适配不同的负载安装需求。机座底部设计了四个带定位凸台的安装脚，每个安装脚预留了M16的螺栓通孔，安装时可直接固定在混凝土基础或者钢制机架上，安装边界尺寸控制紧凑，横向宽度不超过两个缸体的中心距两倍，纵向长度预留了飞轮转动的安全间隙，无需额外占用过多的车间安装空间。配气管路采用外置式硬管连接两个气缸的进排气腔，管路弯折处做了圆弧过渡处理，减少蒸汽流动的阻力损失，管路接口采用标准锥管螺纹密封，现场安装时无需额外定制密封连接件，可直接匹配常规的工业蒸汽管路配件。整套结构的运动部件都预留了润滑注油点，十字头滑道、曲轴轴承、偏心轮联动机构都可在设备运行状态下完成定期注油维护，无需停机拆解，适配长时间连续运行的工业作业需求。
