混凝土墙体用膨胀式锚固螺栓组件结构

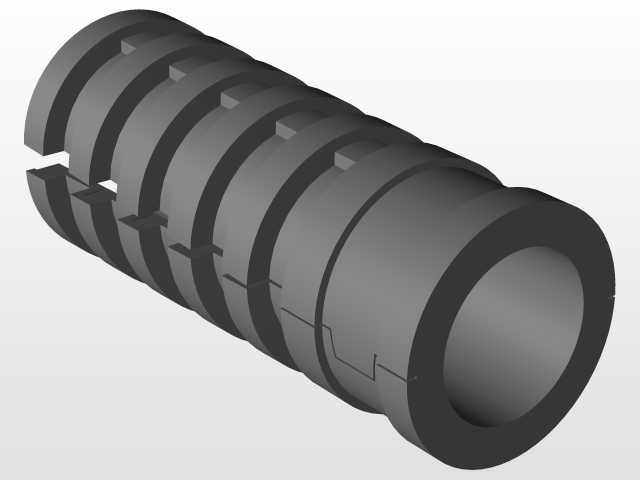

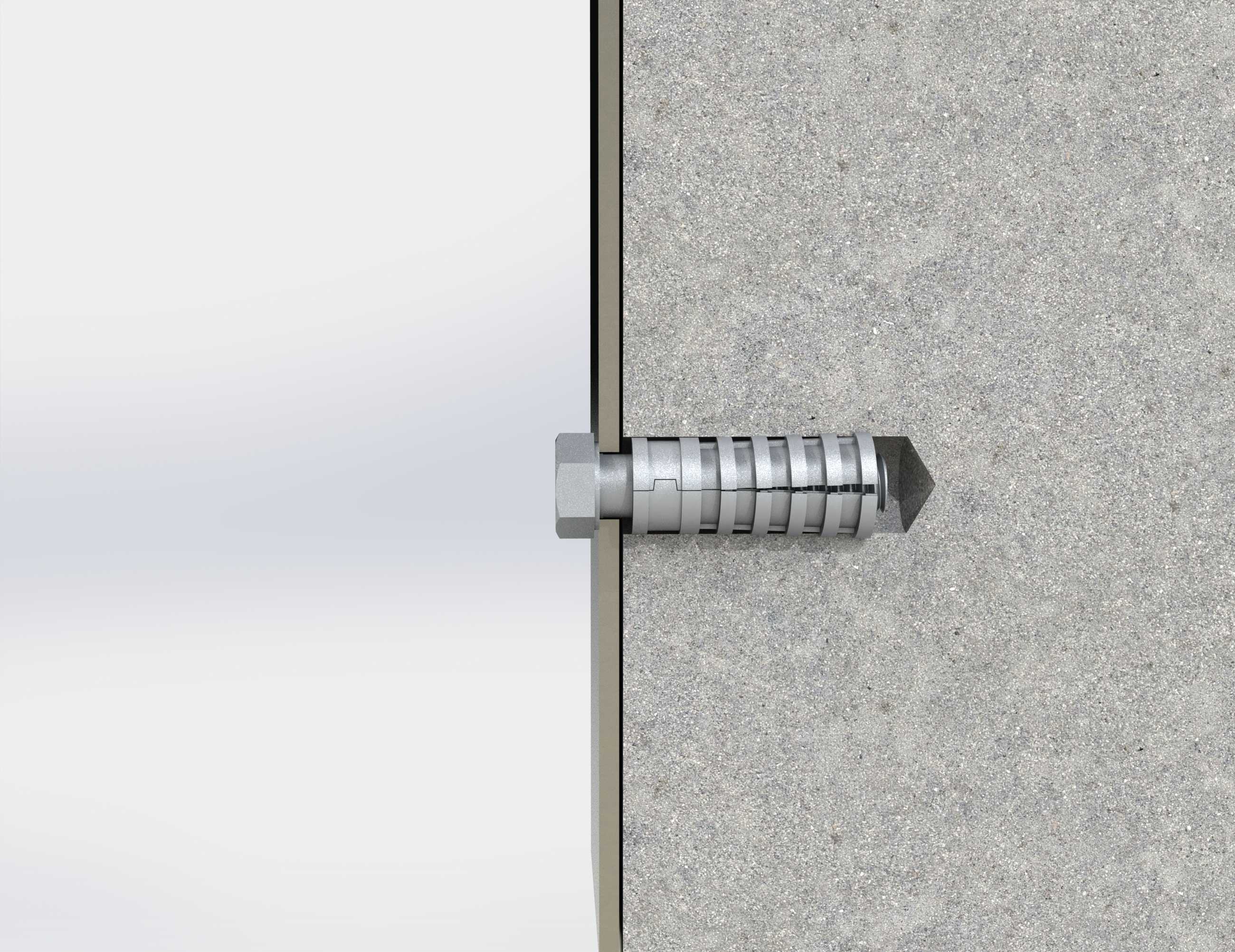

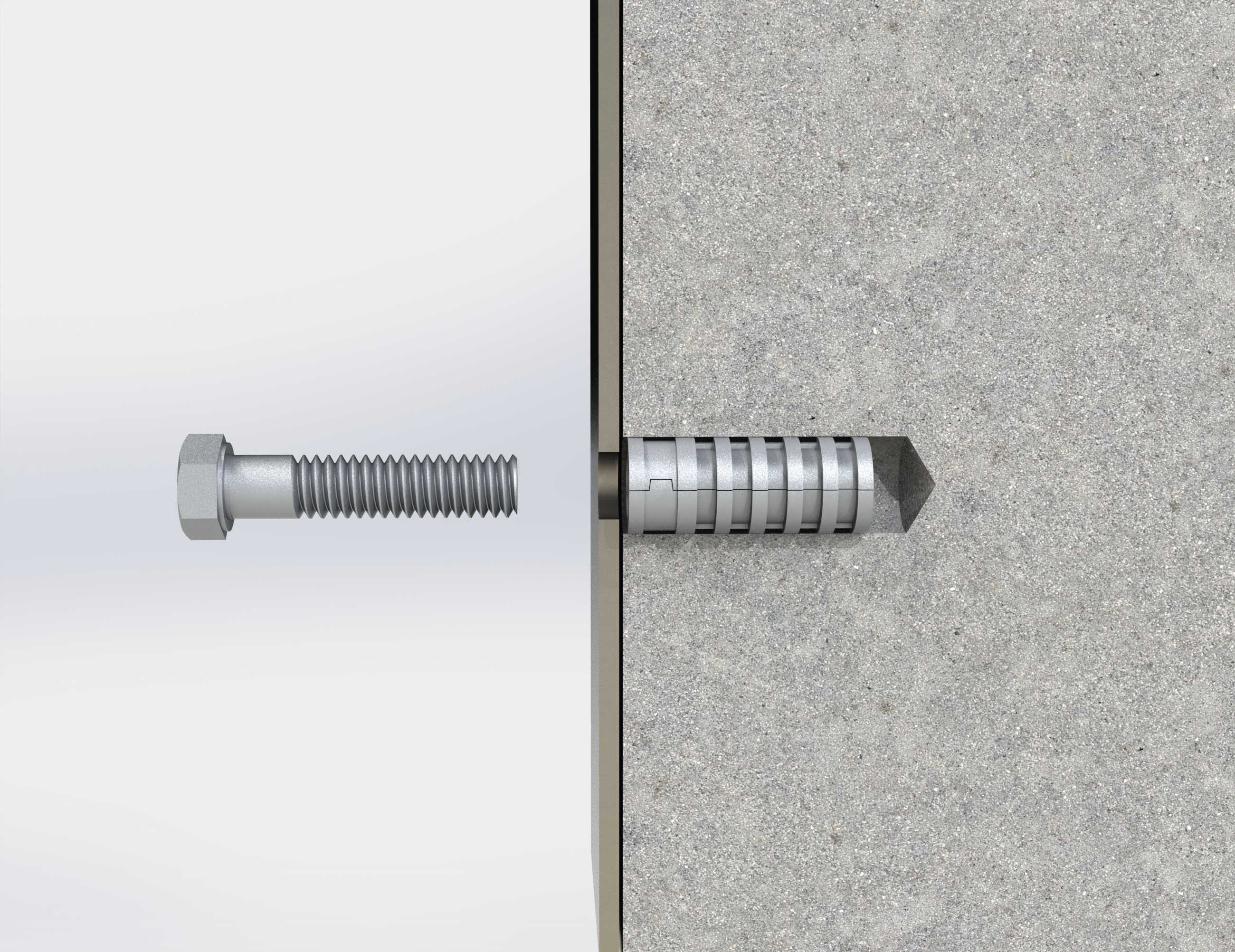

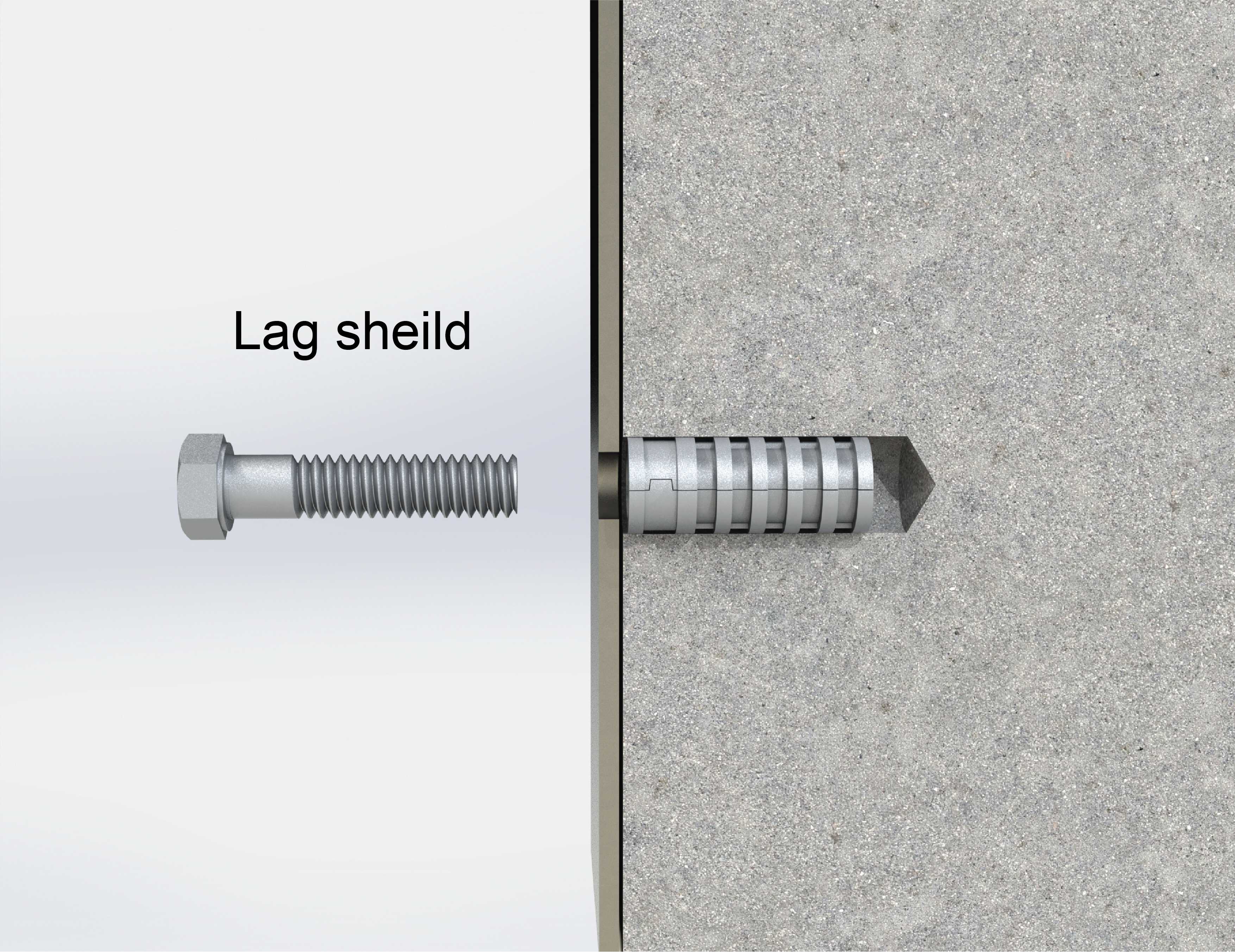

日常做机电管线支架、轻型设备壁挂安装的结构设计时，经常会碰到混凝土基材的锚固需求，这套Lag shield型膨胀锚固组件，就是专门针对实心混凝土、致密砖石这类硬质基材设计的后置锚固构件，区别于普通塑料膨胀管，它的金属胀壳结构能提供更高的锚固承载力，适配中等载荷的壁挂固定场景。从结构设计逻辑来看，整套组件分为外胀壳与配套螺栓两个核心部分，外胀壳采用分段开槽的薄壁金属结构，开槽段沿周向均匀分布四道轴向切缝，端部做锥形收口设计，当配套螺栓拧入时，螺栓端部的锥面会逐步撑开胀壳的开槽段，让胀壳外壁与混凝土钻孔内壁形成紧密的挤压咬合，依靠接触面的正压力产生的摩擦力，以及胀壳嵌入混凝土微孔隙的机械咬合力共同承担载荷，避免锚固组件在受拉、受剪载荷下出现滑移脱出。做安装边界设计时，需要提前匹配钻孔参数，胀壳的外径对应常规冲击钻头的成孔直径，钻孔深度要略大于胀壳整体长度，预留足够的胀开形变空间，同时要控制钻孔与混凝土构件边缘的距离，避免胀壳撑开时造成混凝土边缘崩裂，影响锚固强度。外形尺寸上，配套螺栓的螺纹段长度要覆盖被固定件的厚度、胀壳的整体长度，预留足够的拧入行程来保证胀壳完全撑开，螺栓头部采用外六角结构，适配常规扳手工具，现场安装时不需要特殊工装，先将胀壳敲入预先钻好的孔洞内，再穿过被固定件的安装孔拧入螺栓，逐步拧紧即可完成锚固。这类锚固组件常被用在建筑机电安装中固定管道支架、线槽吊件，也可用于小型设备壁挂、装饰构件固定等场景，相比化学锚栓，它没有固化等待时间，安装完成即可承载，也不存在胶粘剂老化失效的问题，适合室内干燥环境下的中等载荷锚固需求，建模时还原了胀壳的分段开槽结构、螺栓的牙型细节与端部锥面结构，能直接用于安装示意、结构校核的场景参考。
