壁挂式印刷品收纳置物架结构设计

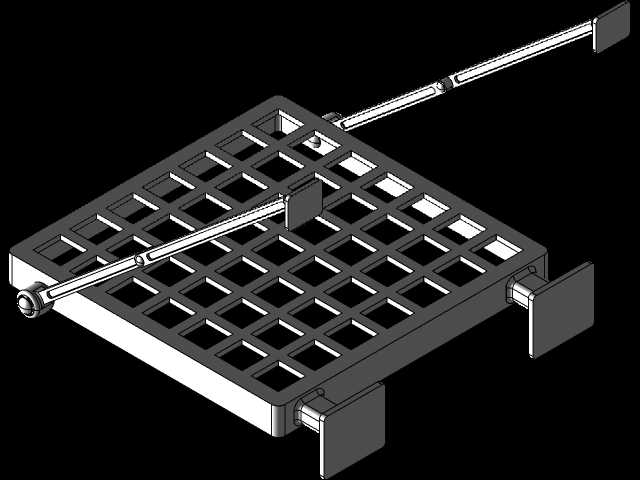

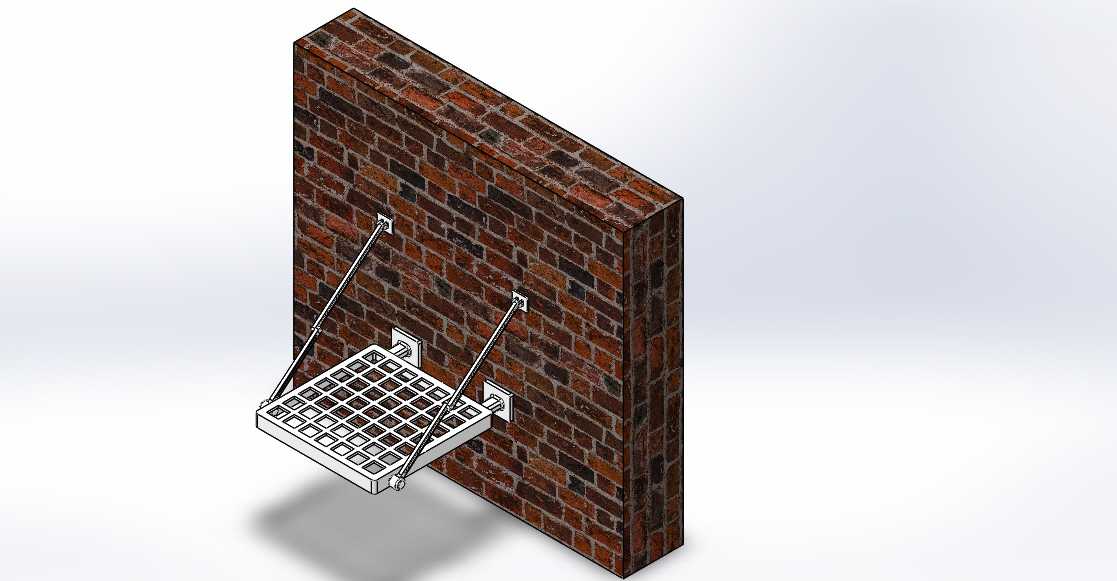

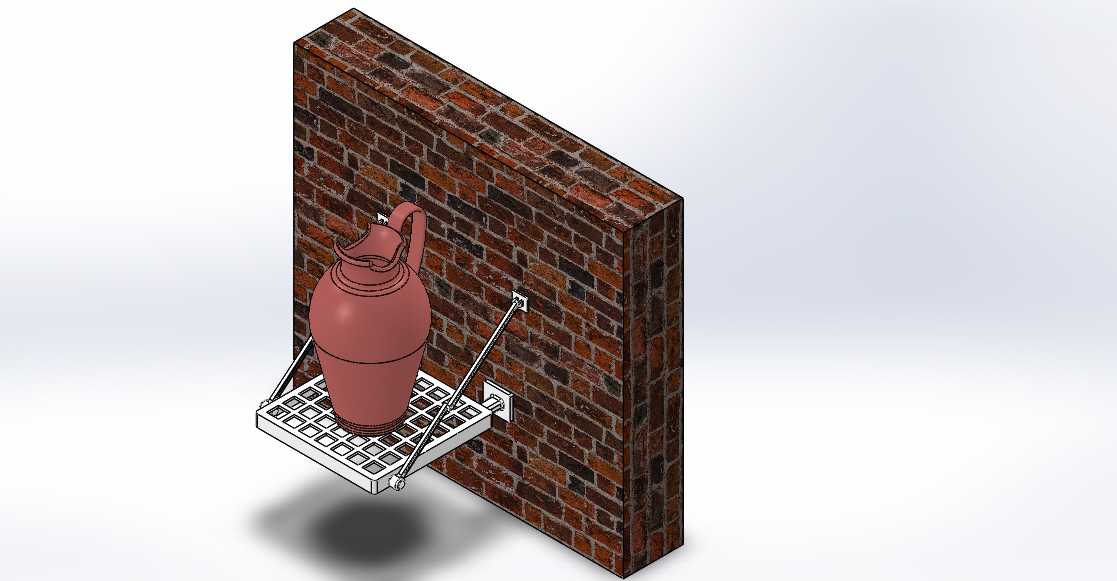

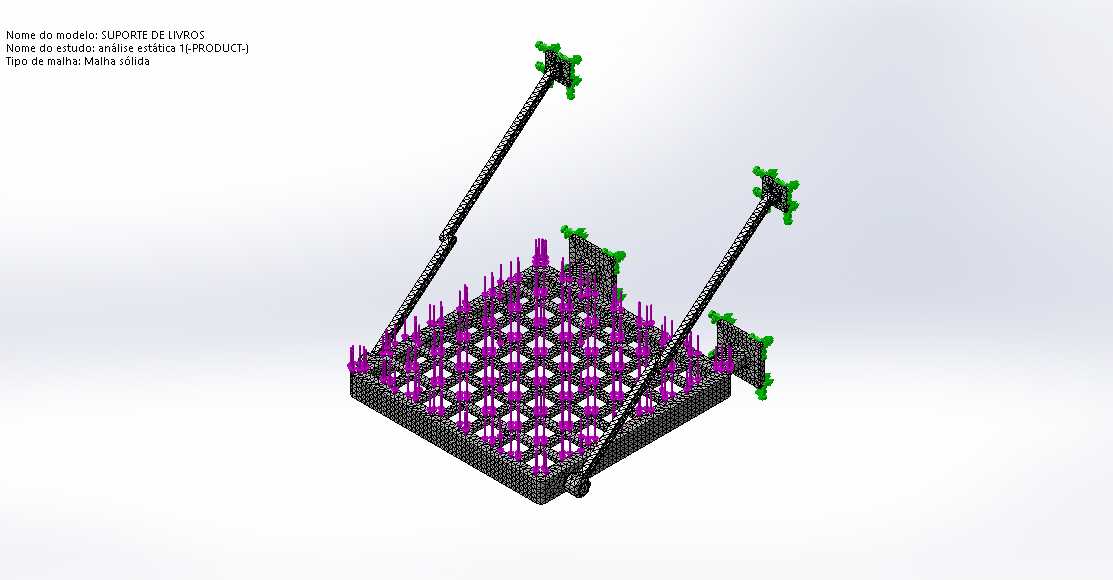

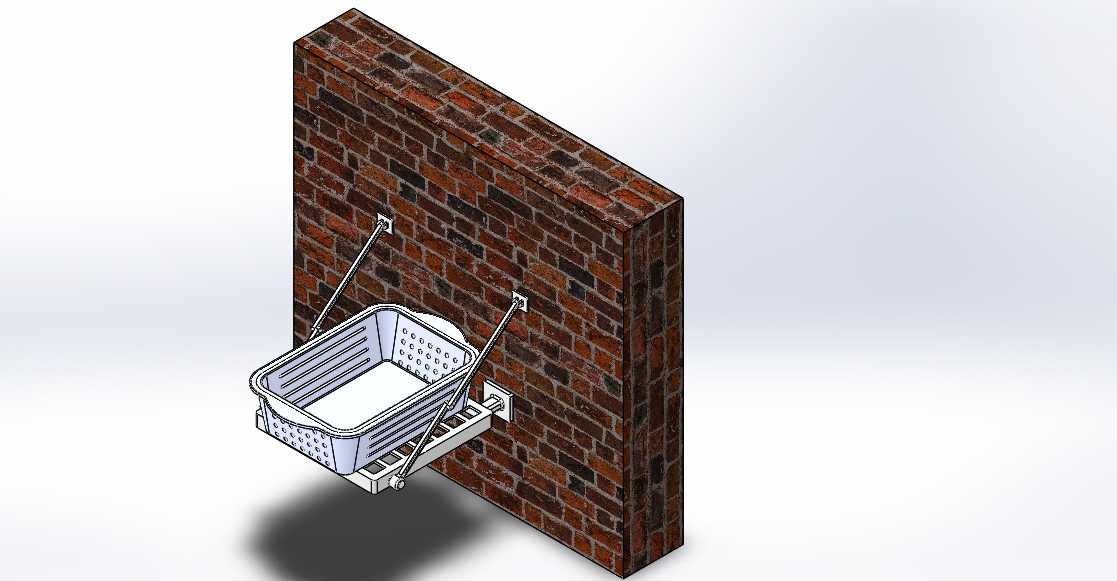

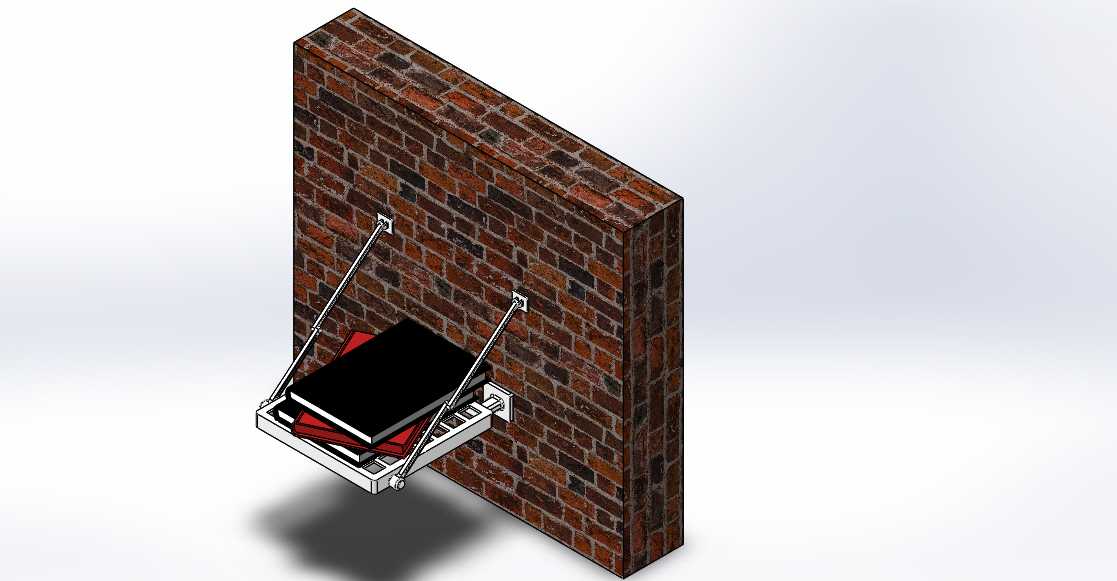

这款壁挂式收纳支架主要面向办公空间、小型工作室、家庭书房等场景的墙面闲置空间利用需求，专门用于承托放置书籍、印刷画册、待整理纸质文档等印刷品类物品，解决桌面收纳空间不足的问题，同时避免零散印刷品随意堆放造成的折损、杂乱问题。从结构设计逻辑来看，整体采用三角受力支撑架构，两根斜向支撑杆与墙面固定底座、底部置物托盘共同形成稳定的受力三角区，相比直挑式悬臂支架，斜撑结构可将托盘承载的竖向载荷直接传导至墙面固定点，大幅降低固定点位的弯矩载荷，提升整体承重稳定性。底部置物托盘采用围边式浅槽设计，托盘边缘设置凸起挡边，可防止放置的印刷品从侧边滑落，托盘表面做平整处理，避免凸起结构刮蹭印刷品表面造成纸张磨损。安装层面，该支架提供两种墙面固定方案，针对光滑硬质墙面可采用背胶粘接方式固定，无需破坏墙面结构，适合租房场景或临时收纳需求；针对需要长期固定、承载较重物品的场景，可采用M6规格螺钉进行穿墙或膨胀螺栓固定，固定点位分布在墙面安装座的上下两端，分散单个螺钉的受力载荷，避免长期承重下固定件松动。设计过程中针对各部件的装配间隙做了精准控制，活动铰接位置预留0.1mm的装配间隙，既保证斜撑杆转动顺畅，不会出现卡滞问题，又避免间隙过大造成支架晃动。材质选用常用的ABS工程塑料，整体成型后自重控制在较低水平，不会给墙面造成额外的负重压力，经结构受力校核，常规安装状态下可稳定承托最高20千克的竖向载荷，可满足多册厚本印刷画册、精装书籍的放置需求。支架整体贴墙安装，向外延伸的置物深度控制在合理范围，不会过度占用通行空间，安装后托盘底部距离地面的高度可根据使用需求自行调整，适配不同身高使用者的取放习惯，斜向支撑杆采用外露式设计，既承担结构受力作用，也兼具一定的工业风装饰效果，适配简约、工业风的空间装修风格。
