三英寸对夹式手柄蝶阀结构设计

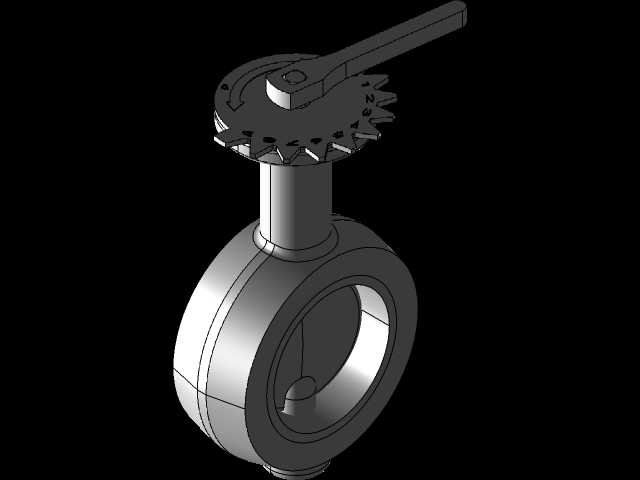

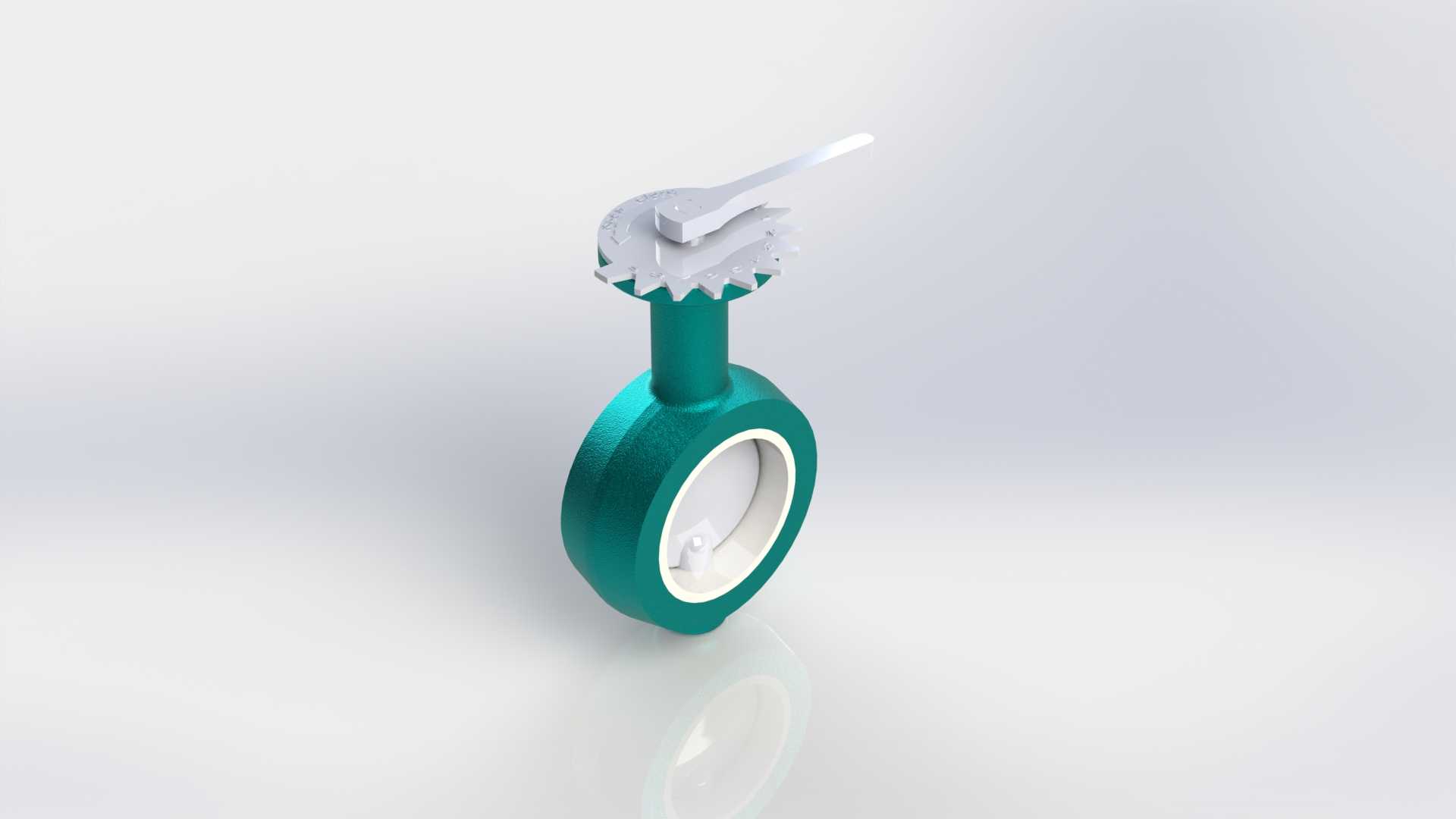

这款三英寸规格的蝶阀，核心应用场景集中在给排水、暖通循环水、低压化工流体输送、市政管廊等中低压管路系统中，主要承担管路介质的通断控制功能，部分工况下也可通过手柄开度调整实现粗略的流量调节，适配公称通径DN80的管路对接需求，整体采用对夹式安装结构，安装时无需在阀体两端额外设置法兰凸缘，直接夹持在管路两片配对法兰之间即可完成固定，相比法兰式蝶阀轴向安装尺寸更短，能有效节省管路排布的空间占用，尤其适合管廊内紧凑排布的管线改造、设备配套管路集成等场景。从结构设计逻辑来看，驱动端采用带齿槽定位的手柄结构，手柄根部的齿盘可实现多个开度位置的卡滞定位，避免管路介质流动产生的冲击力带动阀板自行回转，相比无定位的普通手柄结构，在振动工况下的开度保持能力更稳定，操作时仅需扳动手柄即可带动阀杆旋转，阀杆与阀板采用无销连接结构，减少了介质渗漏的潜在路径，同时降低了阀杆与阀板连接位置的应力集中风险。阀体采用球墨铸铁材质的流线型流道设计，阀体内腔无明显的结构凸起，介质流经时的流阻系数远低于同通径的截止阀、闸阀，能有效降低管路输送过程中的压力损失，减少泵组的扬程损耗。阀座采用嵌入式橡胶密封结构，密封面完全包覆阀板的接触边缘，关闭状态下可实现零渗漏，同时橡胶阀座具备一定的磨损补偿能力，在长期使用出现轻微磨损后仍能保持密封性能，无需频繁更换密封件。安装边界方面，这款蝶阀的轴向总厚度控制在对夹式阀门的常规尺寸范围内，配对法兰采用PN10/PN16通用的螺栓孔距设计，安装时无需定制特殊法兰配件，阀杆顶部的手柄旋转半径经过优化，操作时不会与相邻管路、支架产生干涉，手柄在全开、全关位置的朝向符合管路操作的常规习惯，巡检人员可直接通过手柄朝向判断阀门的开关状态，无需额外加装开度指示装置。阀板采用圆盘式流线型结构，旋转中心与管路中心重合，全开状态下阀板完全贴合流道方向，不会对介质流动形成明显遮挡，同时阀板边缘做了圆弧过渡处理，避免开关过程中刮蹭阀座密封面，延长密封件的使用寿命。在日常运维场景中，这款蝶阀的结构拆解难度低，仅需拆除阀杆顶部的固定销即可将阀板、阀座从阀体中取出，无需将整个阀体从管路上拆卸下来就能完成密封件更换、阀板清理等维护操作，大幅降低了后期运维的工作量与停机时间。
