脚踏式经济节流阀结构设计方案

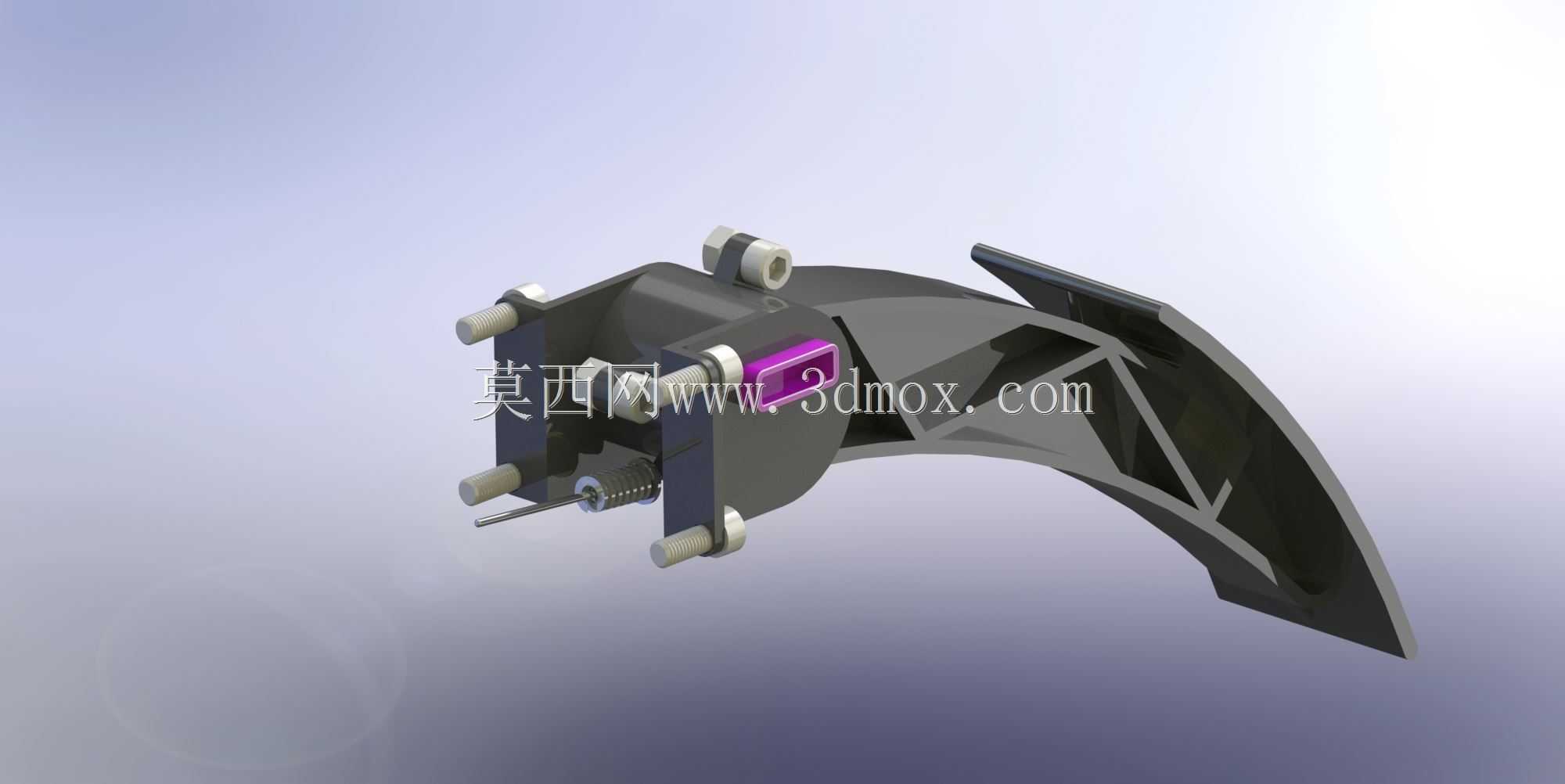

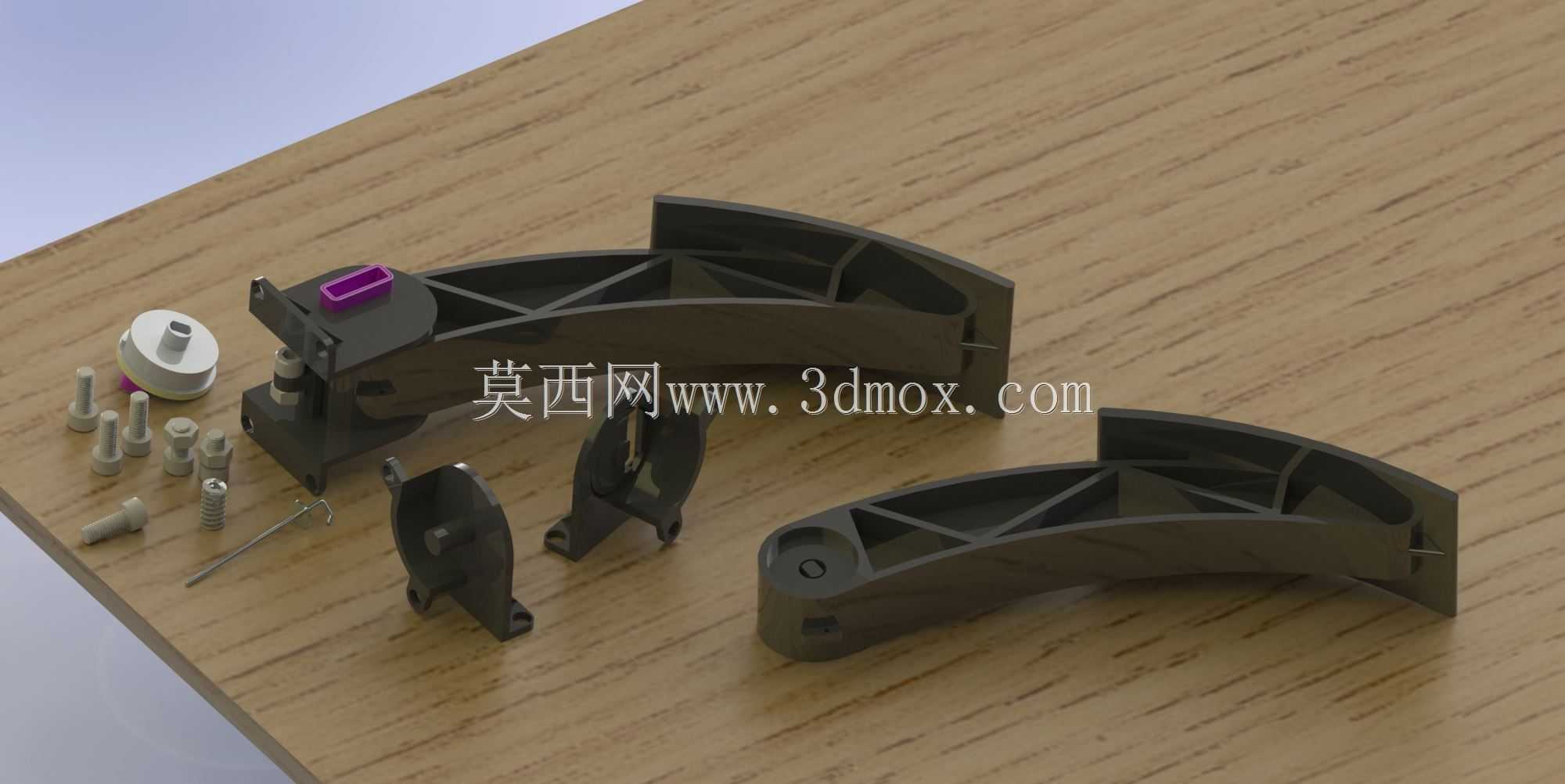

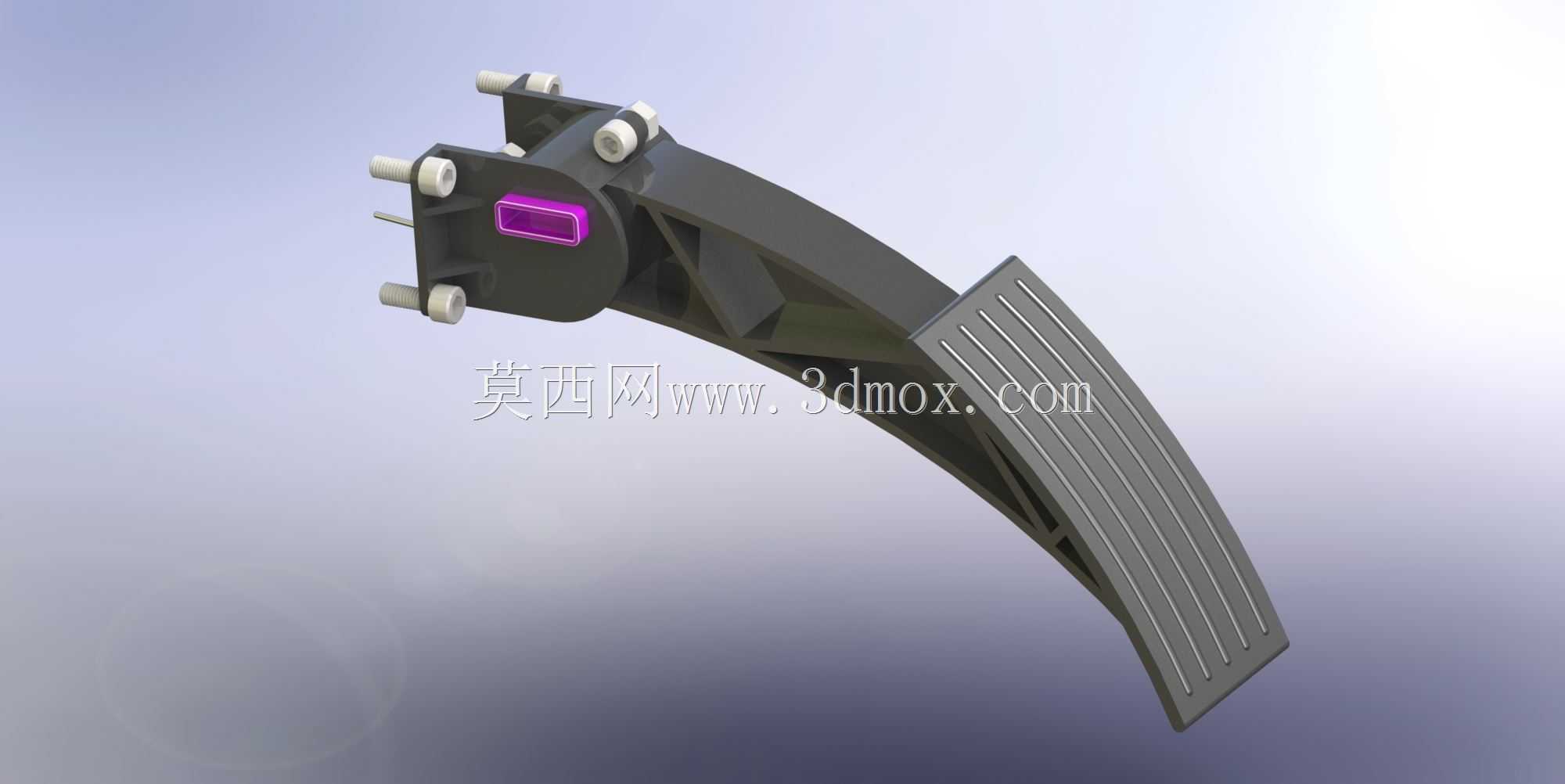

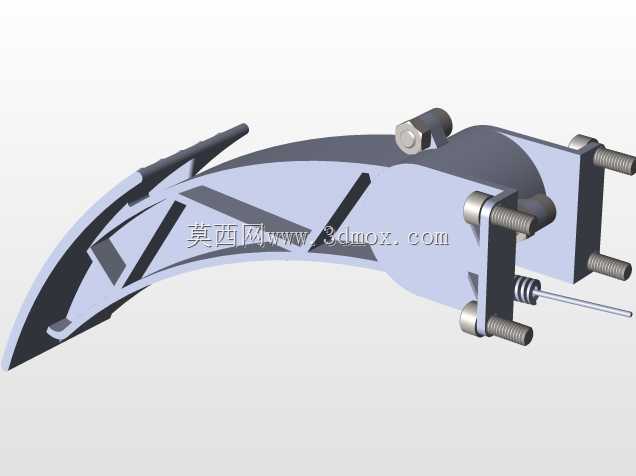

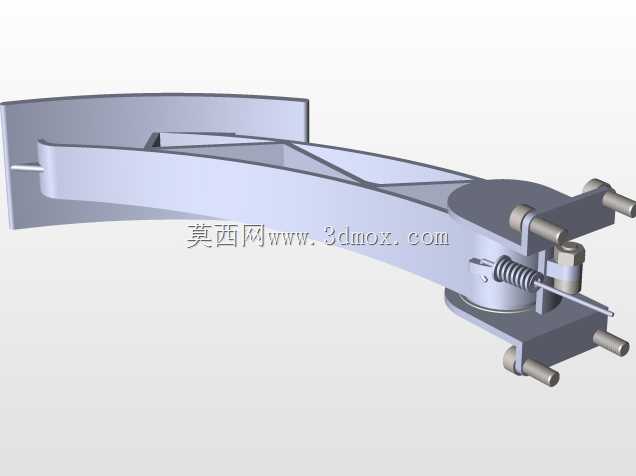

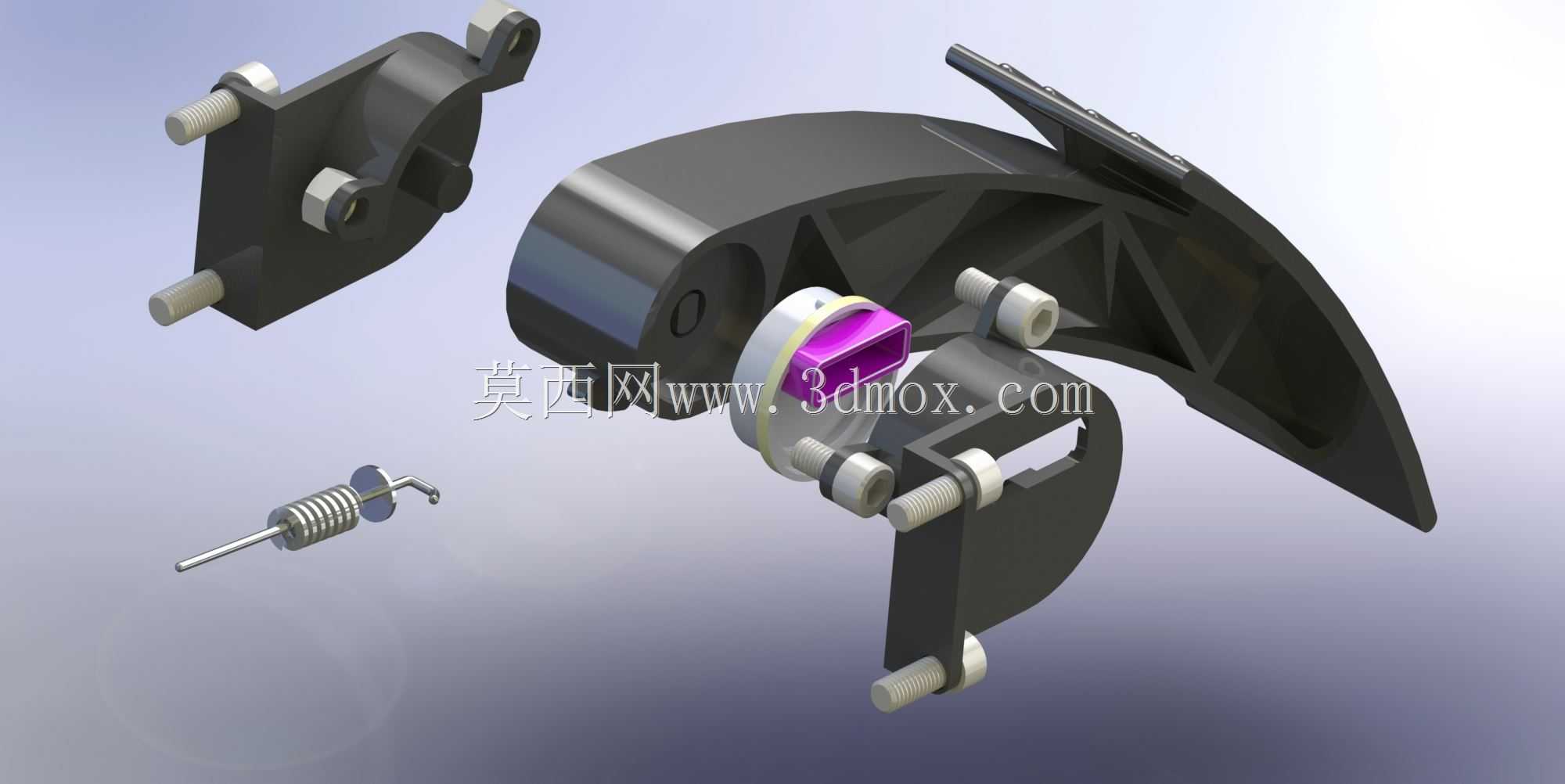

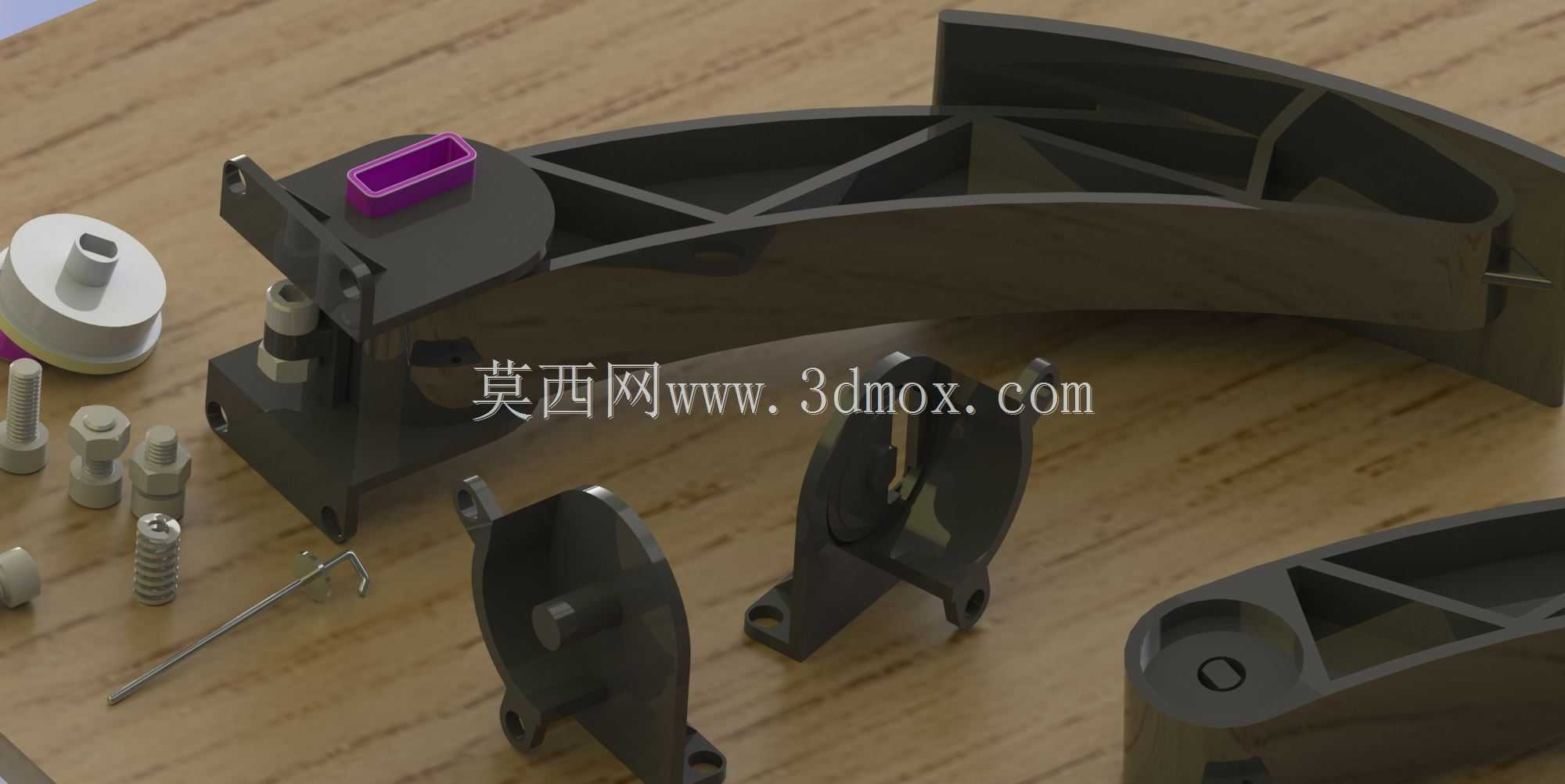

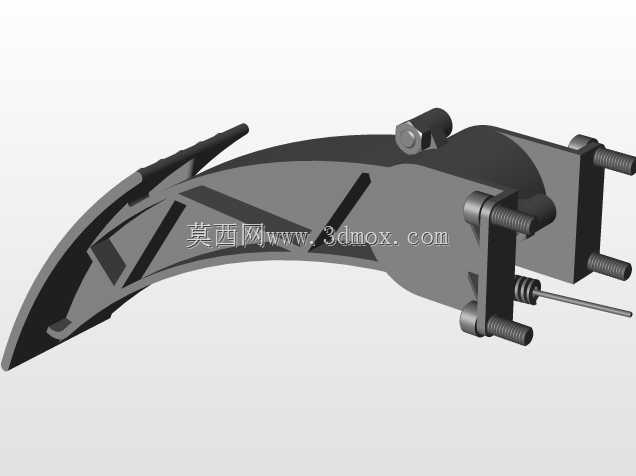

这款脚踏式节流控制部件，主要应用在需要手脚协同作业的工业流体控制场景，比如小型气动工装回路、低压流体输送工位、汽修设备气路控制、小型液压试验台的流量调节环节，操作人员可以通过脚部踩踏动作直接控制管路通断与开度大小，解放双手完成工件装夹、对位等同步操作，在频繁启停调节的工位上能有效降低操作疲劳，提升作业连贯性。从结构设计逻辑来看，整体采用一体化注塑成型的主体框架思路，踏板表面做了等距平行的防滑凸筋设计，踩踏接触时的摩擦力足够，不会出现脚底打滑的情况，踏板臂采用镂空加强筋结构，在保证整体结构刚性的前提下，尽可能压缩部件自重，减少注塑材料的用量，符合低成本量产的设计定位。安装端采用四个对称布置的螺栓固定位，安装面为平面结构，可以直接固定在设备机架的预留安装板上，不需要额外做适配转接件，固定螺栓采用常规外六角标准件即可完成锁紧，安装边界预留了足够的扳手操作空间，现场装配时不需要特殊工装就能完成固定。核心的阀块安装位做了嵌入式定位槽，紫色标识的阀座嵌件可以直接卡入槽位完成定位，后续只需要两个紧固件就能完成阀组与踏板机构的组装，不需要复杂的对位调校，装配工序非常简洁，适合批量流水线组装作业。材质选择上，主体结构件可以采用玻纤增强ABS或者聚酰胺材料注塑成型，材料本身具备足够的耐磨性能与结构强度，能够承受日常踩踏的交变载荷，长期使用不会出现踏板臂断裂、固定位开裂的问题。在实际使用过程中，踏板的踩踏行程与阀组开度做线性匹配设计，踩踏角度从初始位到最大行程位的过程中，流体流量可以实现平滑调节，不会出现开度突变导致的管路冲击，复位结构集成在主体内部，松开踏板后可以自动回到初始截止位，不需要额外加装复位组件。整体结构没有复杂的异形曲面，注塑模具的分型面设计简单，不需要复杂的抽芯结构，模具加工成本低，量产时的成型效率高，零件的尺寸一致性容易保证，后续维护时如果出现部件磨损，只需要单独更换对应零件即可，不需要整体更换整个控制单元，维护成本较低。
