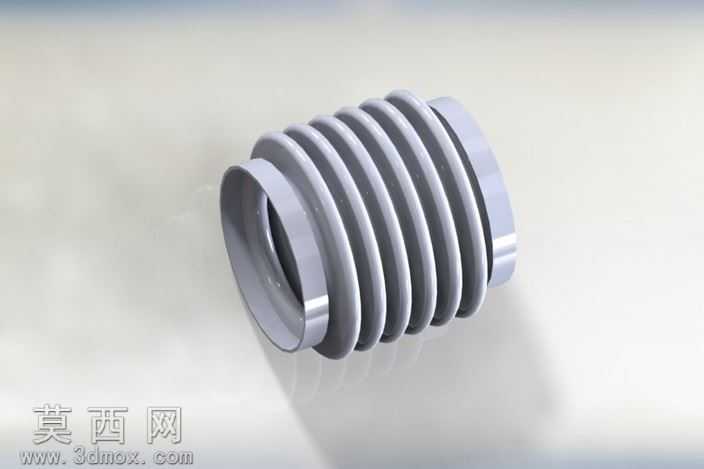

金属波纹管三维结构设计作品

本作品为金属波纹管的三维参数化建模成果，建模过程依托三维机械设计环境完成，全程遵循机械管路配件的实际生产制造规范，还原真实波纹管的结构特征与功能属性。建模初期先梳理波纹管的核心结构逻辑：该类构件以环形波纹为核心形变结构，两端设置平直连接端用于管路对接，整体为轴对称回转类构件，因此优先采用回转建模逻辑搭建基础轮廓，先绘制过中心轴线的半剖面草图，精准定义两端平直段的壁厚、长度、端口倒角参数，再逐段勾勒环形波纹的圆弧轮廓，严格控制每段波纹的波峰高度、波谷深度、波纹间距、圆弧过渡半径，确保波纹段的形变能力符合实际使用需求，避免参数不合理导致的应力集中问题。完成基础回转实体建模后，对模型进行细节结构优化：在两端平直连接段的端口处添加装配导向倒角，去除锐边结构，还原实际产品的装配工艺特征；对波纹与平直段的衔接位置做圆角过渡处理，优化应力分布结构，避免直角衔接带来的结构断裂风险；对所有环形波纹的棱边做微小圆角处理，还原金属冲压成型后的自然边缘特征，避免模型出现不符合生产实际的尖锐结构。材质与渲染环节，为模型赋予哑光金属材质，模拟常用不锈钢波纹管的表面质感，调整材质的金属度、粗糙度参数，还原金属构件表面细微的漫反射效果，避免过度镜面反光带来的失真问题；搭建柔和的三点光照环境，主光源从侧上方投射，突出环形波纹的层叠结构与曲面光影变化，辅助光源补全暗部细节，避免波谷区域出现死黑影响结构展示，添加柔和的环境反射效果，让金属材质的质感更贴近真实工业产品。模型整体结构完整，所有特征参数均可编辑调整，可根据不同管路的通径需求、形变行程需求调整波纹数量、波纹尺寸、连接端规格，既可以用于管路系统的装配干涉校验，也可用于产品展示、力学仿真分析的基础模型，完整还原了金属波纹管作为柔性管路配件的结构特点与功能属性，建模过程兼顾了结构准确性与工艺合理性，符合机械设计领域的三维建模规范。
