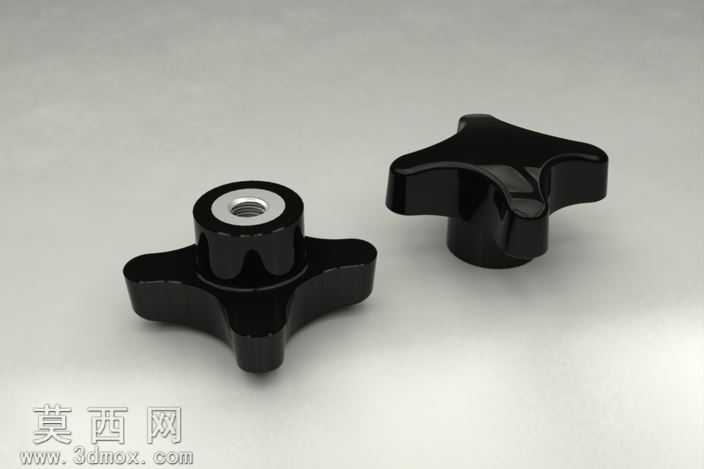

十字星形带金属嵌件塑胶旋钮三维设计

本款旋钮采用三维参数化建模完成整体设计，建模过程中优先对核心功能结构进行搭建：首先完成中心内嵌金属螺母的基准定位，以螺母轴线为全局中心基准，绘制旋钮握持部分的十字星形轮廓草图，对四个翼状握持臂做对称约束，保证各臂的尺寸、弧度完全一致，避免出现握持受力不均的问题。建模时对塑胶主体与金属嵌件的配合面做过盈配合的尺寸预留，同时在嵌件外围设计一圈环形限位凸台，既可以防止金属螺母在塑胶主体内发生转动松脱，也能在注塑生产时定位嵌件位置，提升成品装配精度。外观曲面处理上，对四个握持臂的边缘做全圆角过渡处理，所有棱角位置均做R角顺滑处理，模拟真实胶木旋钮的哑光圆润触感，避免尖锐棱角划伤操作人员手部，同时在旋钮顶面围绕中心螺母做下沉式环形凹槽设计，既丰富了外观层次，也能在日常使用中避免螺母端面直接受摩擦磕碰，保护内螺纹结构。材质与渲染环节，将主体塑胶部分设置为黑色酚醛胶木材质，调整材质参数为低反光度、细微颗粒磨砂质感，还原胶木材质耐磨、绝缘、防滑的真实视觉特性；中心金属嵌件设置为镀锌铝合金材质，添加轻微金属反光与细微加工纹理，区分两种材质的视觉差异，渲染时采用柔和侧上方打光，突出旋钮的曲面起伏与材质对比，清晰展现各部分结构细节。结构设计上充分考虑实际使用场景，四个星形翼的尺寸按照成年人手指握持的人机尺寸设定，单臂长度与厚度适配手指捏握发力的需求，旋钮底部做平整贴合面设计，保证拧紧后可以与安装面完全贴合，不会出现歪斜晃动的问题；金属嵌件的内螺纹采用标准公制螺纹参数建模，可直接适配常规规格的调节螺杆，无需二次修改即可用于设备调节、工装夹紧、仪器定位等多种场景。整体建模过程严格遵循可制造性原则，所有拔模角度按照注塑生产要求设置为1.5度，避免出现注塑脱模困难的问题，壁厚保持均匀一致，防止注塑成型时出现缩痕、缺胶等缺陷，模型各部分结构均可直接导出用于生产开模参考，也可用于机械装配场景的虚拟装配调试。
