180bar双臂自动伸缩1/2英寸软管卷盘结构

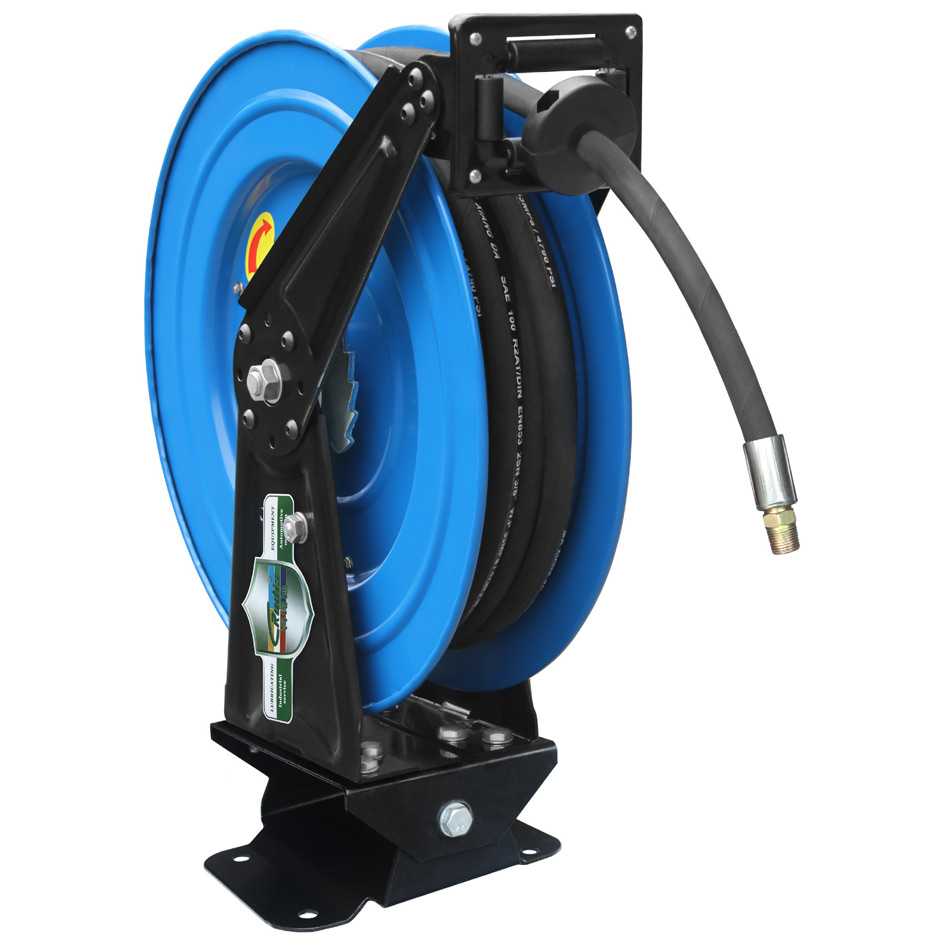

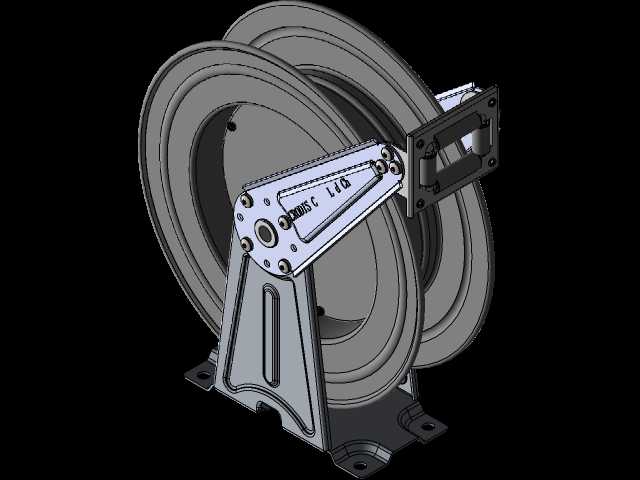

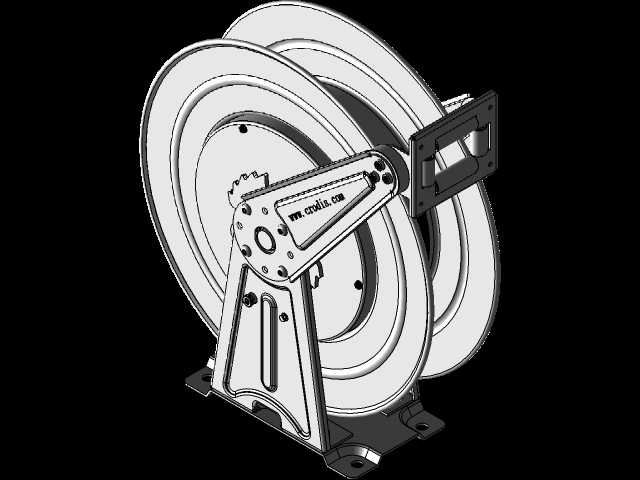

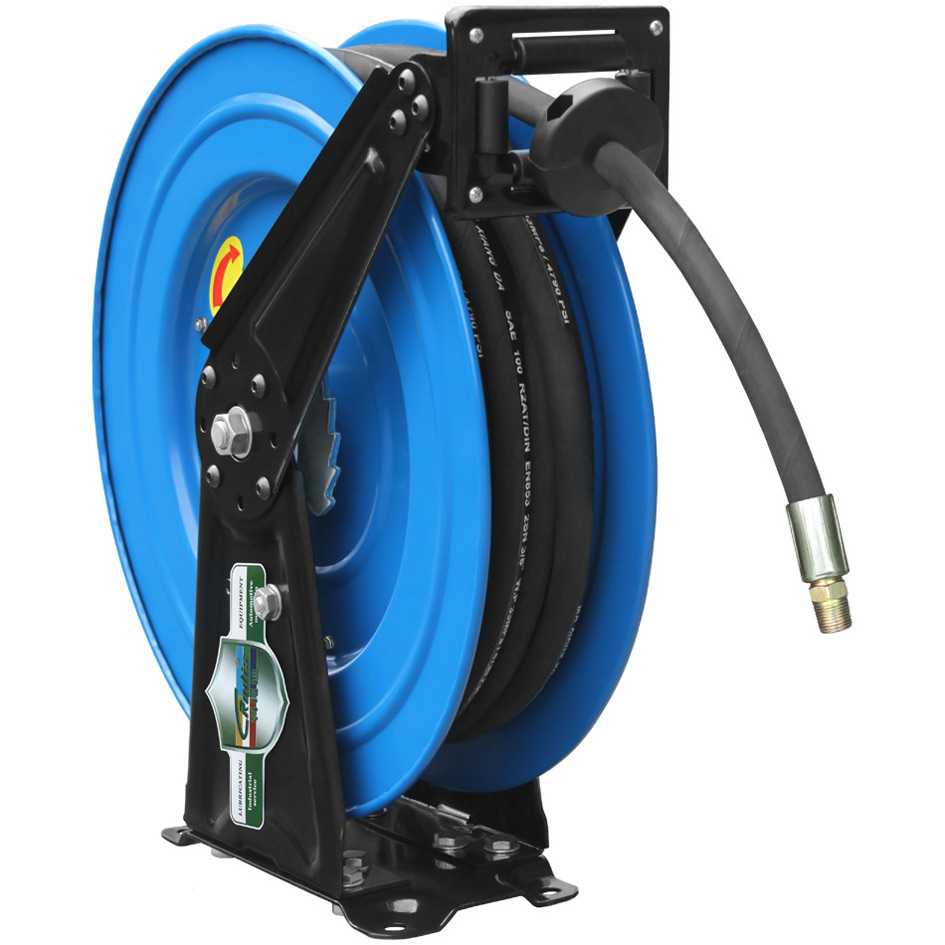

这款双臂支撑的自动伸缩式软管卷盘，主要面向车间液压站、汽修工位、小型加注作业点的流体管路收纳场景，适配1/2英寸通径的耐油软管，额定工作压力可达180bar，单盘可容纳50英尺长度的软管，解决作业现场软管拖拽磨损、管路杂乱绊倒操作人员、油污沾附地面的常见问题。从结构设计逻辑来看，卷盘采用双侧轮盘夹装卷绕筒体的布局，轮盘边缘做了翻边强化处理，避免软管卷绕过程中出现侧向滑出、卡滞的问题，卷绕筒体内部集成了卷簧复位机构，无需额外动力源，拉出软管时可通过内置棘轮结构实现多档位锁止，松手后不会自动回缩，作业完成后轻拉软管触发解锁机构，卷簧即可带动筒体匀速回转，将软管整齐收回盘内，不会出现软管堆叠、扭结的情况。支撑部分采用双摇臂铰接底座的结构，摇臂与底座、摇臂与卷盘支架的铰接点都配置了耐磨衬套，卷盘整体可在水平方向做一定角度的摆动，适配不同方向的软管拉出需求，避免软管在拉出过程中与卷盘边缘产生硬摩擦，延长软管使用寿命。底座采用带安装孔的板式支座结构，安装孔位间距经过适配，既可以通过膨胀螺栓固定在混凝土墙面、工位立柱上，也可以通过配套支架安装在移动设备、维修车辆的侧面，安装时需要预留出卷盘旋转的径向空间，以及软管拉出、收回的轴向活动余量，避免周边构件干涉卷盘的转动与摇臂的摆动。支架部分做了加强筋冲压成型处理，在保证整体结构刚度的前提下，尽可能降低整体自重，摇臂表面的标识区域标注了产品的压力等级与规格参数，方便现场运维人员快速识别适配的管路类型。卷盘的流体通路采用中心回转接头结构，回转接头内部配置了多层密封件，在180bar的工作压力下不会出现渗漏问题，固定端与外部供油管路连接，转动端随卷盘同步回转，全程保持流体通路连通，不会因为卷盘转动出现管路拧断、密封失效的问题。在实际选型应用中，这类卷盘除了适配液压油路之外，更换对应密封件材质后也可用于压缩空气、低压水、切削液等介质的管路收纳，不同介质场景下只需要匹配对应材质的软管与密封件，卷盘的主体支撑、卷绕、锁止结构都可以通用，降低了不同场景下的备件储备成本。建模过程中对卷簧的安装空间、棘轮锁止的棘爪行程、回转接头的密封槽尺寸都做了等比例还原，各个铰接点的配合间隙也按照实际装配公差做了预留，可直接用于同类产品的结构参考、安装布局模拟，也可作为车间工位布局设计时的配套部件模型调用，提前核算安装空间与管路走向，避免现场安装时出现干涉、空间不足的问题。
