插桶式高压气动黄油润滑输送泵结构

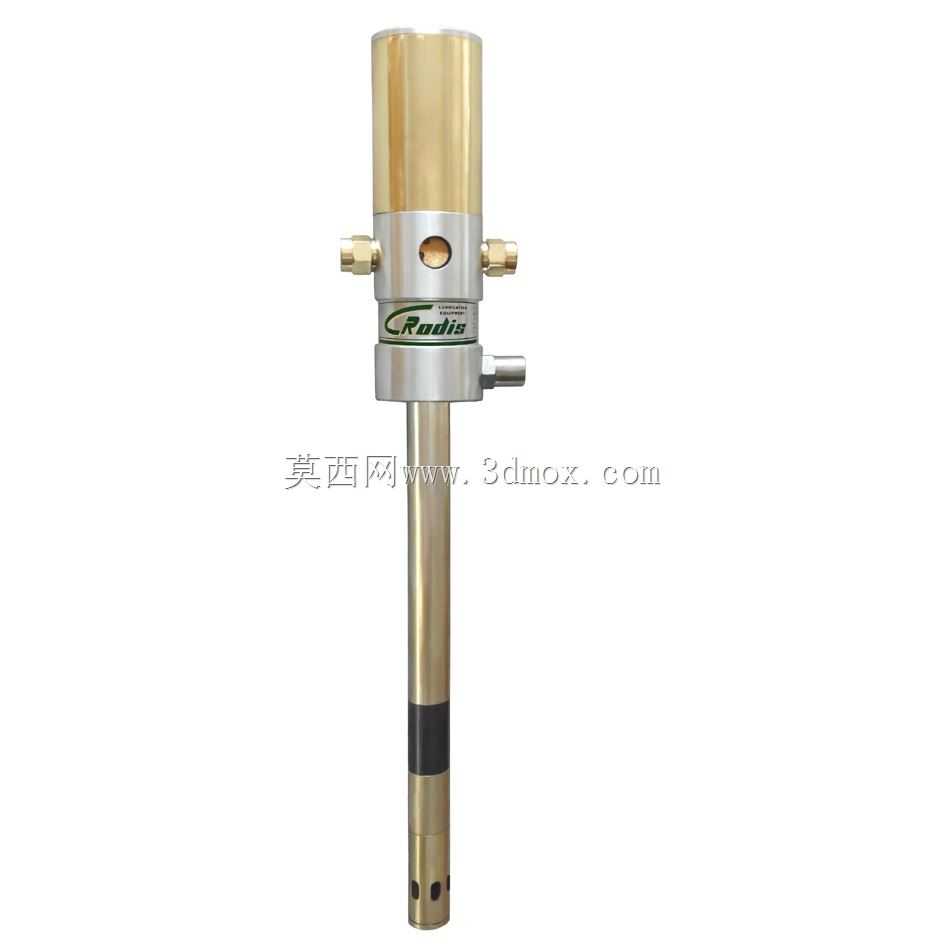

　　在车间集中润滑改造、重型商维保站点、工程机械野外作业现场的油脂补给环节，这类插桶式气动润滑泵是适配性极强的核心输送部件，区别于手动注脂效率低、电动泵防爆性不足的短板，气动驱动的结构可以直接适配绝大多数工业厂区的压缩空气气源，无需额外布设供电线路，在有防爆要求的涂装车间、井下维保点位也能安全部署。从结构设计逻辑来看，这款泵采用长杆插入式布局，整体为同轴柱状结构，上部为气动驱动端，采用黄铜材质加工缸体，利用黄铜的自润滑特性与耐锈蚀性能，降低气动活塞往复运动的磨损速率，同时适配车间气源中少量带水带油的压缩空气工况，避免缸体锈蚀卡滞；中部为气路换向与进出料接口模块，对称布置的两个快插式气路接口分别对应气源接入与排气输出，侧向伸出的硬质出料接口可直接对接高压注脂软管、分配器或者定量注脂阀，接口位置的高度经过匹配标准油脂桶的桶口高度设计，安装后接口不会与桶沿发生干涉，也不会因为位置过低导致软管弯折堵料。

　　下部的吸料杆长度适配行业通用的5加仑、55加仑标准油脂桶，插入桶内后底端的进料口可直达桶底，配合压油盘使用时能够最大限度抽尽桶内油脂，减少残料浪费，杆身设置的黑色密封环段用于和桶口压盖配合，实现桶内密封，避免外界粉尘、水汽落入油脂中污染润滑介质，同时防止泵工作时桶内出现负压导致吸料不畅。功能层面，这款泵依靠压缩空气驱动活塞做高频往复运动，在泵腔内部形成高压差，将高粘度的润滑脂从桶内抽吸上来后加压输出，输出压力可跟随气源压力在一定范围内调节，最高输出压力能够满足长距离管路输送、多点位集中润滑的压力需求，可直接为轴承座、导轨滑块、销轴铰接点等需要定期加注润滑脂的部件提供高压油脂，也可以接入自动润滑系统作为动力源，替代人工手动注脂，大幅降低维保人员的劳动强度。

　　设计过程中，所有过流部件均采用耐油脂腐蚀的金属材质，密封件选用耐矿物脂、合成脂腐蚀的丁腈橡胶或者氟橡胶材质，避免长期接触润滑脂出现密封溶胀、部件腐蚀的问题，延长泵体的无故障运行周期；整体结构没有复杂的电控元件，拆解维护时仅需要更换密封件、清理进出料单向阀即可完成常规维保，对现场维保人员的技术要求较低。安装边界方面，上部驱动端的外径尺寸适配标准桶口压盖的安装孔径，不需要额外制作转接法兰即可固定在标准油脂桶上，侧向出料接口采用通用的外螺纹规格，可直接对接市面上绝大多数标准高压注脂管路，不需要定制转接接头；整体竖直安装后的重心沿吸料杆轴线分布，固定在桶盖上后不会出现偏载倾倒的问题，移动作业时仅需要将泵从空桶拔出插入新的满桶即可完成换料，不需要复杂的管路拆装操作，适配流动维保、固定站点加注等多种作业场景。

　　在实际选型匹配时，需要根据输送管路的长度、加注点位的数量、所用润滑脂的锥入度参数匹配对应的气源压力，避免压力不足导致远端点位注脂量不够，或者压力过高导致管路爆裂、密封损坏的问题，同时在气源接入端加装油水分离器，定期排放过滤出的积水，避免水分进入泵腔或者混入润滑脂，影响润滑效果与泵体使用寿命。
