小滚子机箱式摩托车动力卡丁车设计

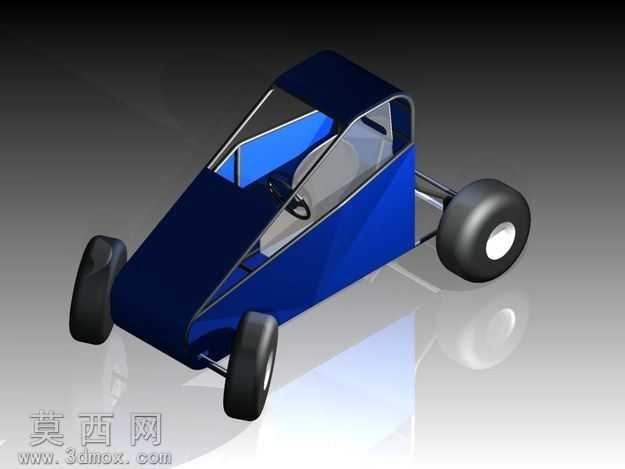

本作品为小滚子机箱结构的摩托车动力卡丁车三维设计，建模阶段采用Autodesk Inventor完成全参数化零件搭建与装配约束，首先从整车布局入手，确定单人中置驾驶、后轮驱动、前轮转向的基础架构，将摩托车动力单元集成于车身中部的机箱式承载结构内，替代传统卡丁车外露的发动机布局，既优化了车身重心分布，也对动力部件形成防护。车架部分采用圆管焊接式桁架结构建模，通过空间曲线搭建管架走向，对座舱防滚区域做了加强筋设计，保证翻滚工况下的乘员生存空间，管架连接处均做了贴合焊接面的坡口处理，还原真实加工工艺细节。车身覆盖件采用薄壳特征建模，主体为深蓝色哑光金属漆材质，渲染阶段调整了金属漆的金属度与粗糙度参数，模拟磨砂金属的质感，座舱区域设置透明挡风板，采用半透明聚碳酸酯材质，调整折射参数还原真实透光效果，同时保留了挡风板边缘的安装固定孔位细节。行走系统部分，四个车轮采用橡胶轮胎搭配白色轮毂的设计，轮胎表面做了简化的胎纹建模，通过材质贴图还原橡胶的哑光质感，轮毂部分添加了金属高光效果，前后轮均设置了独立的转向与悬挂连接位，前悬挂采用简化的直推杆结构，后悬挂与动力输出轴做了同轴约束，保证传动结构的合理性。驾驶舱内搭建了简化的方向盘与座椅模型，座椅采用黑色仿皮材质，调整凹凸贴图模拟皮革纹理，方向盘设置了合理的安装倾角，符合人体工程学驾驶姿态。整车渲染采用渐变灰色影棚背景，添加了地面反射效果，通过三点布光突出车身的曲面轮廓与管架结构的空间层次，对车身蓝色覆盖件做了重点光影刻画，展现金属漆面的细腻质感。设计思路上主打轻量化娱乐卡丁车定位，机箱式结构整合动力与承载功能，减少额外支架零件，降低整车制造成本，紧凑的车身尺寸适配小型场地娱乐使用，外露的管架结构既展现机械美感，也方便后期维护改装，整体模型装配完整，无干涉零件，可直接用于结构展示、改装设计参考或教学演示使用。
