地埋式旋转门闭门器结构设计

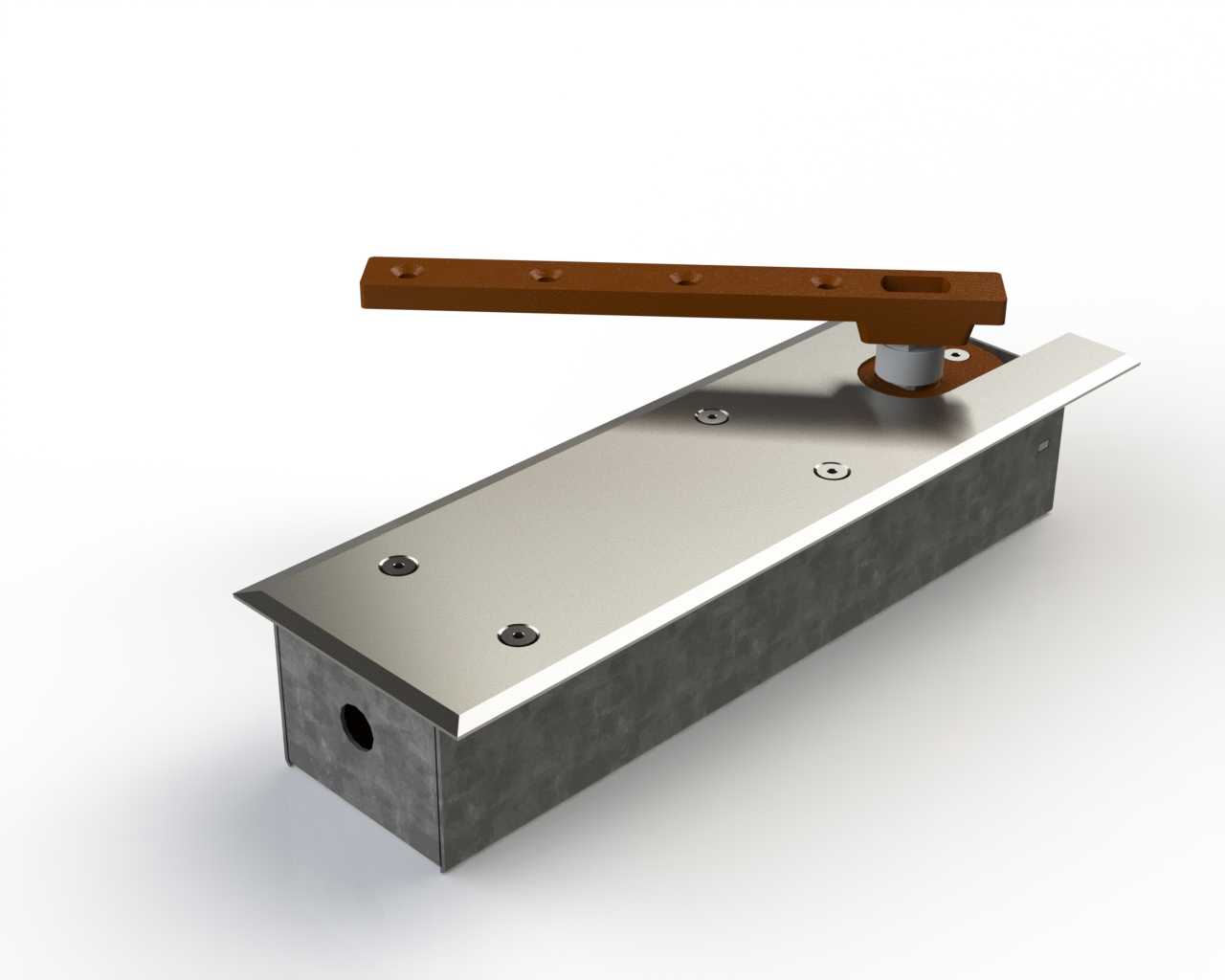

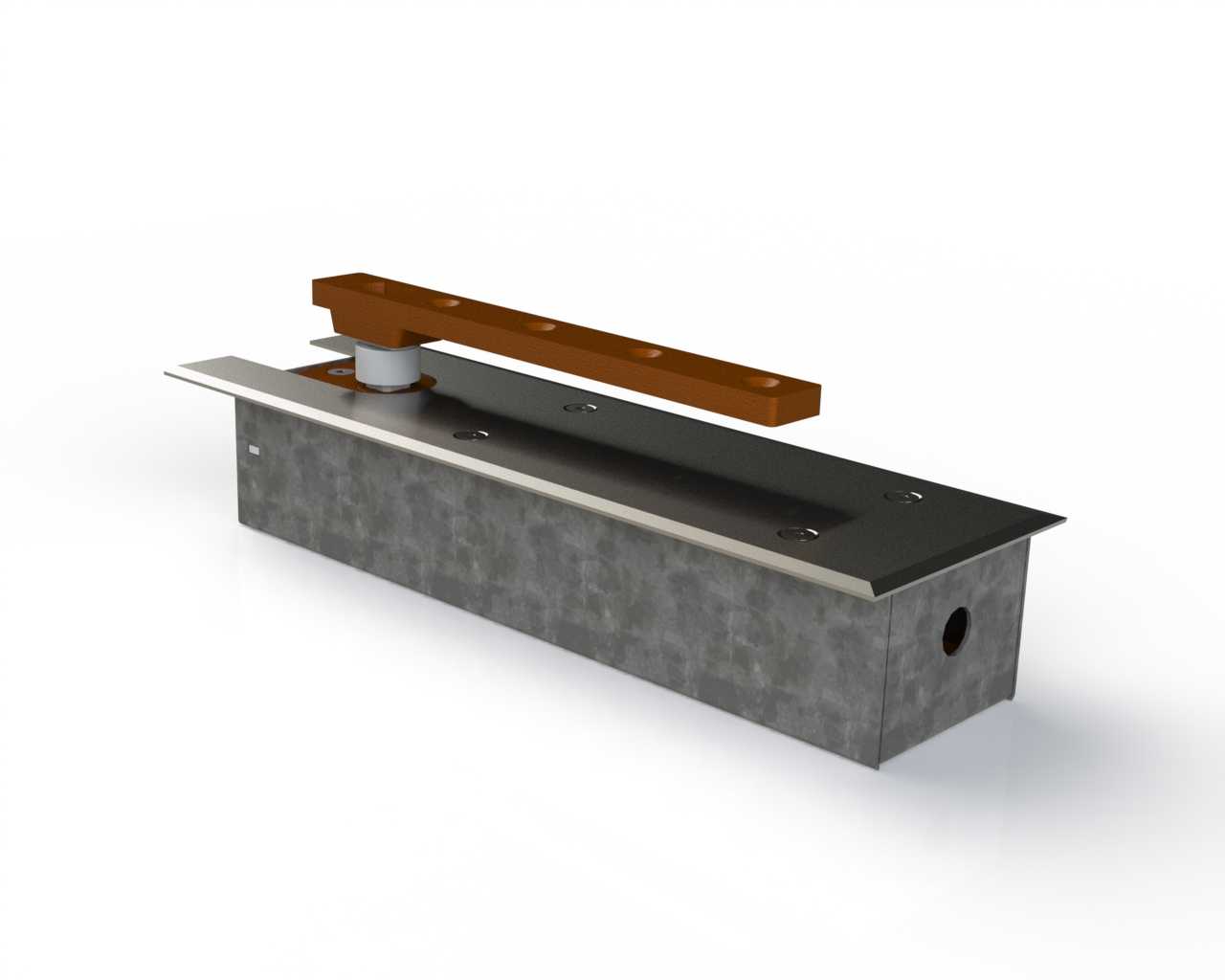

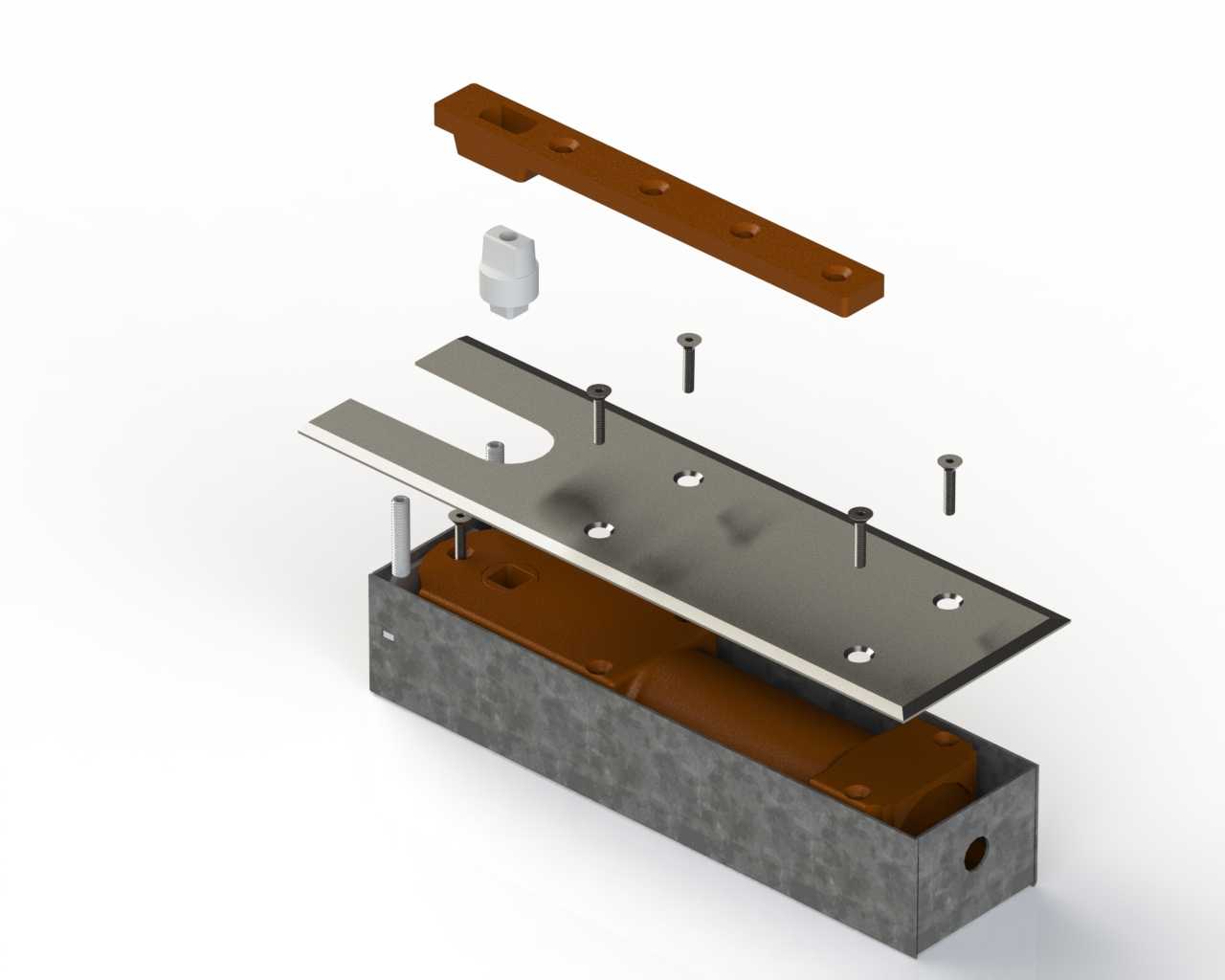

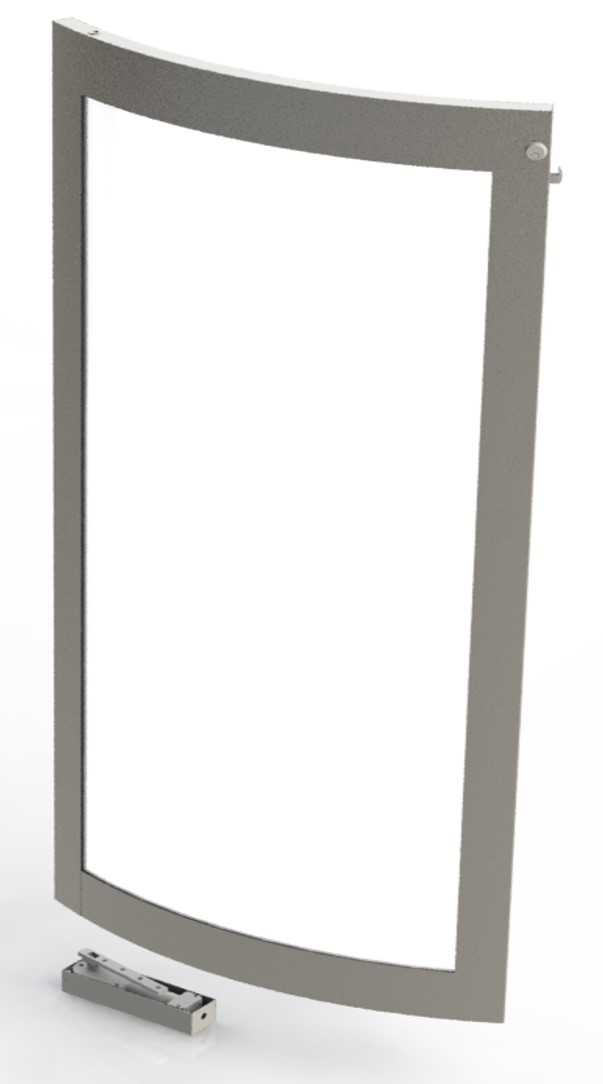

这款地装式旋转闭门器多用于商用场所的玻璃旋转门、重型平开门的地下预埋安装场景，常见于写字楼大堂、酒店入口、商铺门店等对门体闭合有平稳性要求的点位，替代外露式闭门器的突兀感，保证门区装饰面的整体整洁度。从结构设计来看，主体采用预埋盒加承托盖板的组合形式，预埋盒为长方体铸钢壳体，侧边预留的走线孔可适配带门禁信号反馈的选配功能，壳体四周的加强筋结构能抵消混凝土浇筑时的侧向挤压力，避免安装后壳体变形影响内部转轴的同轴度。顶部承托盖板采用不锈钢拉丝材质，通过四颗沉头螺丝与预埋盒紧固，盖板边缘做了1mm的倒角处理，既可以避免安装时划伤施工人员，也能和地面装饰层形成平顺过渡，不会出现凸起绊脚的问题。上部的传动摇臂采用高强度铜合金压铸成型，长条状的安装面开有四个等距安装孔，可适配不同厚度的门体下夹连接，摇臂与转轴的连接位置设置了耐磨尼龙衬套，能降低长期转动带来的磨损量，减少开关门过程中的异响。设计过程中优先考虑了安装边界的适配性，预埋盒的整体高度控制在60mm以内，可适配常规地面找平层加装饰层的总厚度，不需要额外深挖地面结构，降低施工改造的难度；摇臂的转动角度范围覆盖0-115度，可满足常规门体的开启角度需求，内部的液压阻尼结构可实现两段调速，开门角度超过70度后可实现定位停留，小于70度时自动平稳闭合，不会出现撞击门框的问题。在建模过程中，所有配合面均按照实际装配公差预留间隙，转轴与衬套的配合选用H7/g6的间隙配合，保证转动顺滑无卡滞，盖板与预埋盒的贴合面做了平面度要求，避免安装后出现缝隙积灰。这类地装闭门器相比外露式产品，承重能力更强，单台可承重120kg以内的门体，隐藏式的安装结构也能避免外力碰撞造成的设备损坏，适合人流量较大的公共区域使用，建模时还原了所有零部件的装配关系，可直接用于门控系统的选型匹配、安装指导演示以及相关五金配件的二次开发参考。
