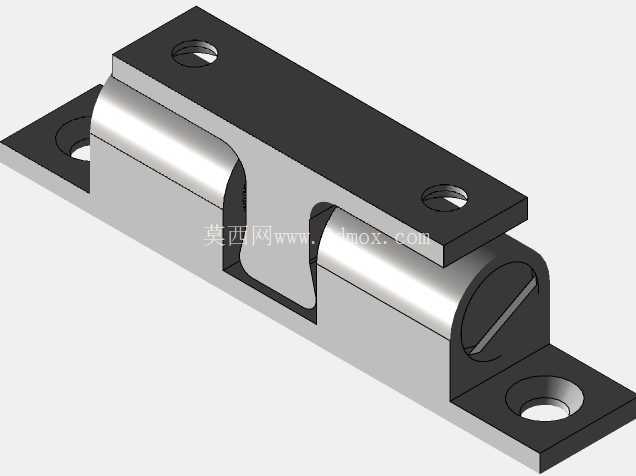

镀铬黄铜球形阶梯抓握式门锁结构

日常做设备防护门、小型机柜舱门的结构选型时，这类球形阶梯抓握结构的锁具是很常用的一类闭合件，不同于普通民用室内门锁的大执手设计，它的整体结构更紧凑，外露部分没有突出的操作手柄，很适合用在设备侧门、嵌入式柜体、狭小安装空间的舱门场景里，避免人员走动、物料转运时剐蹭到突出的锁具部件，也能减少外力磕碰导致锁具变形失效的概率。

从结构功能来看，这款锁采用双球形卡珠配合阶梯卡槽的锁紧原理，锁舌部分的球形端头在门体闭合时，会顺着门框锁座的导向斜面滑入卡槽内部，阶梯状的卡位结构能提供分级的锁紧力，日常轻关状态下就能提供足够的预紧力，避免门体因为设备运行振动出现松脱、异响的问题，当需要开启门体时，只需要施加对应大小的拉力克服卡珠的弹簧预紧力，就能让球形端头脱出卡槽完成开门，不需要额外的旋钮或者钥匙操作，开合动作非常顺畅，适合需要频繁开启检修的设备舱门使用。

设计这款锁的三维结构时，首先要考虑的是安装边界的适配性，锁体主体采用沉孔式安装设计，上下两个带安装孔的固定耳直接贴合在门体内侧的安装面上，沉头螺丝安装完成后螺丝头不会突出锁体表面，不会干涉门体的开合行程；锁体的主体基座采用方正的块状结构，方便在门板上铣出对应的嵌入式安装槽，不需要额外做复杂的避让结构，安装时只需要在门板对应位置开出匹配锁体宽度的矩形槽，再在固定耳对应的位置打沉头安装孔即可，对加工精度的容错率比较高，普通的钣金折弯、板材铣削加工都能满足安装要求。

材质选择上采用镀铬黄铜作为主体加工材质，黄铜本身的自润滑特性很好，锁舌和基座之间的滑动摩擦不需要额外添加润滑脂就能长期保持顺畅的动作，表面镀铬处理之后，耐磨性能和防腐蚀性能都有明显提升，在车间多粉尘、偶尔有切削液溅落的使用环境里，也不容易出现生锈、卡滞的问题，长期使用的维护成本很低。锁体内部的弹簧采用适配的压缩弹簧，预紧力经过匹配调校，既不会因为锁紧力太大导致开门需要施加过大的拉力，也不会因为预紧力不足导致门体闭合后出现旷量，双球形锁舌的对称设计，让锁体在受力时能保持均匀的载荷分布，长期反复开合也不会出现单侧磨损导致的锁舌偏斜问题。

从实际安装的尺寸边界来看，锁体整体的厚度控制在适配常规15-25mm厚度门板的范围，固定耳的安装孔距符合常用的小型机柜锁安装孔位标准，替换同类型的旧锁具时不需要重新打孔，直接就能适配安装；锁舌的伸出长度经过合理设计，闭合后和门框锁座的啮合深度足够，即使门体因为加工误差存在1mm以内的装配间隙，也能保证可靠锁紧，不会出现锁舌滑脱的问题。门框侧的锁扣座结构也做了对应的导向斜面设计，门体闭合时即使存在少量的位置偏差，球形锁舌也能顺着斜面滑入锁紧位置，降低了门体和门框的装配对位精度要求，很适合批量生产的设备柜体使用，能减少总装时的调整工时。

在做三维建模的过程中，需要特别注意锁舌滑动腔的间隙配合尺寸，腔体内壁和锁舌圆柱面的配合间隙控制在合理的公差范围，间隙太大容易导致锁舌晃动出现卡滞，间隙太小则会因为加工误差导致锁舌动作不畅；同时固定耳上的安装沉孔深度要和选用的沉头螺丝长度匹配，保证螺丝锁紧后不会突出固定耳表面，避免安装时锁体和门板之间出现缝隙。另外锁体边角都做了小半径的倒角处理，既避免了锐边划伤安装人员，也能减少安装时和门板槽位的剐蹭，装配更加顺畅。这类锁具除了工业设备舱门之外，也可以用在小型工具箱、试验设备舱盖、嵌入式家具柜门等场景，结构可靠、安装便捷，不需要复杂的操作机构，长期使用的故障率很低。
