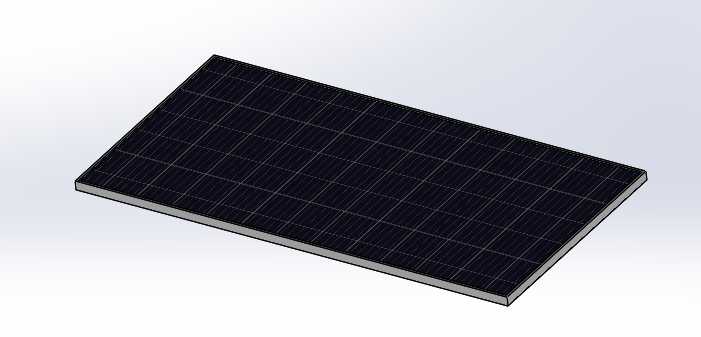

320Wp规格72片电池光伏面板结构

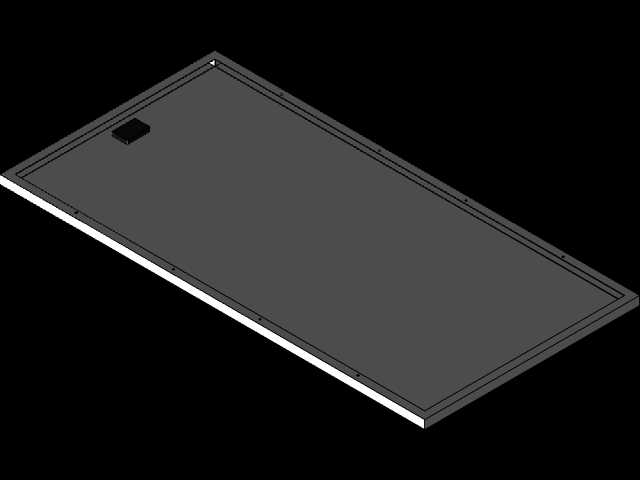

这款光伏面板结构针对分布式并网发电、离网储能供电场景设计，可适配工商业厂房屋顶铺设、山地光伏电站阵列排布、户用家庭发电系统安装、户外离网供电基站配套等多类应用场景，作为光电转换核心单元承担将太阳辐射能转化为直流电能的功能，输出的电能可经逆变器转换为交流电供给负载，也可存储至蓄电池组作为备用电源使用。设计阶段优先考虑户外长期服役的结构可靠性，整体采用矩形层压封装结构，边框选用高强度铝合金型材弯折成型，型材截面设置多层密封卡槽，配合层压工序嵌入的EVA胶膜、钢化玻璃盖板、背板形成完整密封腔体，隔绝水汽、粉尘侵入内部电池片电路，避免长期户外使用出现电极腐蚀、电路短路问题。面板边角设置标准安装孔位，孔位间距匹配行业通用光伏支架安装尺寸，可兼容压块固定、螺栓直连两种主流安装方式，安装时无需额外打孔改造支架，能大幅降低现场施工的调整工作量。面板上部一侧预置接线盒安装位，接线盒采用嵌入式安装结构，与背板贴合处设置密封胶圈，旁路二极管内置在接线盒内部，可在局部电池片被遮挡形成热斑时自动旁路对应电池串，避免局部过热造成组件烧毁，同时接线盒预留标准MC4接头接口，可快速实现多块组件的串并联接线，适配不同电压等级的发电系统需求。整体结构重量控制在22.5Kg，单人即可完成搬运与初步定位，降低高空作业的施工难度，面板表面的钢化玻璃采用低铁超白压花工艺，透光率可达91%以上，表面的压花结构可减少光线反射，提升弱光环境下的发电效率，玻璃表面的自清洁涂层可减少雨水冲刷后的灰尘残留，降低后期运维的清洁频次。建模过程中完整还原了边框的型材截面细节、层压结构的分层厚度、接线盒的安装位置与外形尺寸、安装孔的孔径与位置公差，可直接用于光伏电站排布的碰撞检查、支架载荷计算、安装施工模拟，也可作为新能源类教学演示的三维教具，帮助从业者理解光伏组件的内部构造与安装逻辑。
