户外分布式光伏阵列太阳能电池板结构

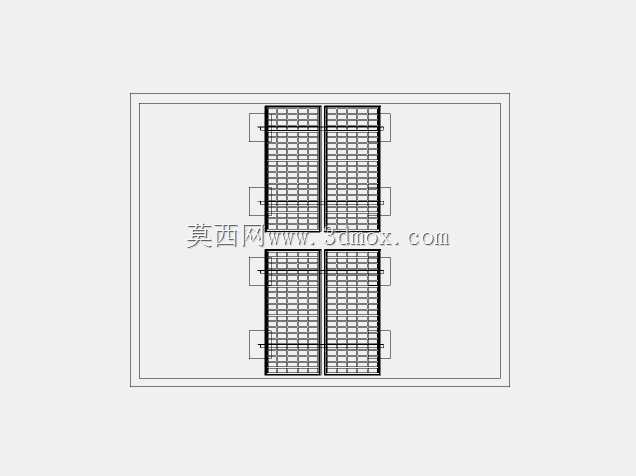

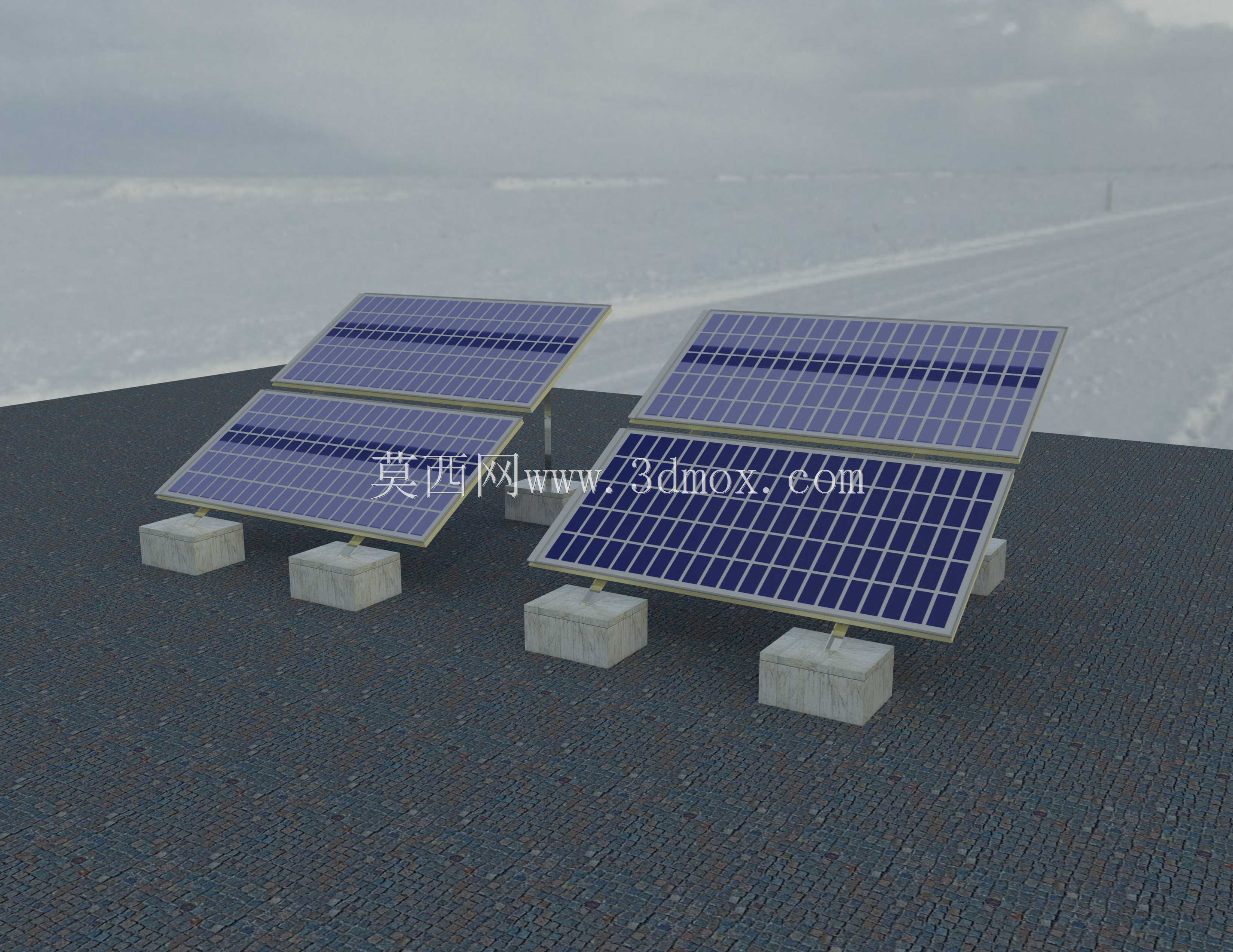

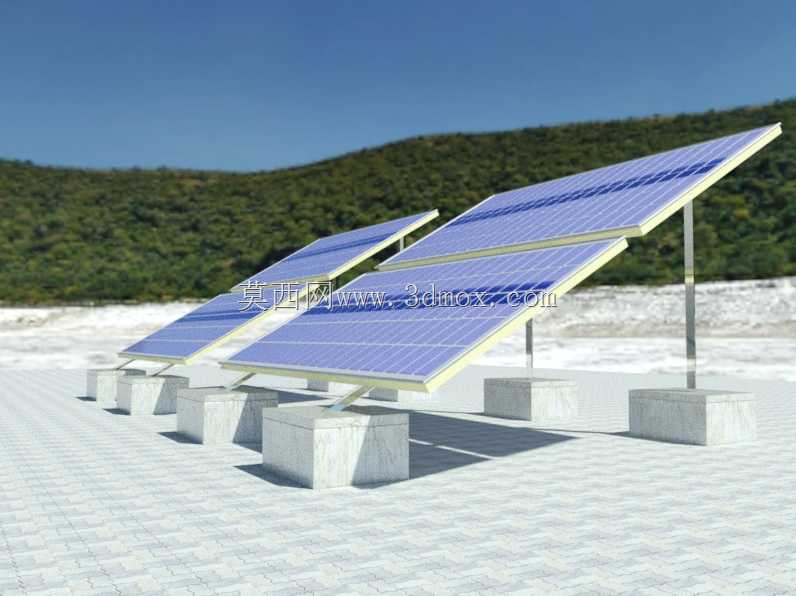

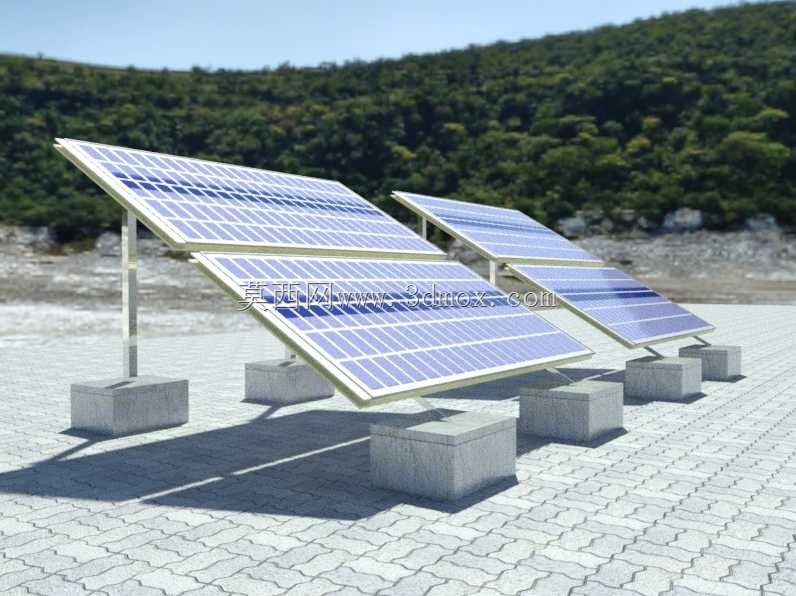

这套光伏阵列结构的设计，首先要适配山地、工商业厂房屋顶、户用庭院等多类户外应用场景，在做三维结构搭建时，优先考虑了安装基面的平整度偏差适配问题，单块组件的支撑立柱预留了150mm的高度调节余量，可应对混凝土基座浇筑时的±30mm高程误差，避免组件安装后出现平面错位导致的受力不均。从实际用途来看，该阵列主要用于将太阳辐射能直接转换为直流电能，可配套并网逆变器接入公用电网，也可搭配储能蓄电池组成离网供电系统，为偏远无电区域、户外监测设备、分布式并网发电站点提供电力供给。在功能特性设计上，每块电池板的倾角调节机构采用了铰接式连接结构，可根据项目所在地的纬度在25°到45°区间内调整安装倾角，最大化提升不同纬度地区的年发电小时数；组件边框采用标准铝合金型材卡槽结构，兼容常规60片、72片晶硅电池组件的安装尺寸，无需额外定制转接件。设计过程中，重点校核了阵列的风载、雪载受力边界，支撑底座采用混凝土配重块式结构，单块配重重量不低于120kg，可抵御12级阵风的横向载荷，积雪厚度适配范围达到200mm，避免极端天气下组件出现倾覆、支架变形问题。外形尺寸方面，单组4块阵列的横向排布总宽度为6400mm，纵向进深为3200mm，组件最低点距离安装基面的高度预留了400mm的间隙，既可以减少地面积雪、扬尘对组件下沿的遮挡，也能为后期组件清洁、线缆检修留出足够的操作空间。安装边界上，阵列前后排的间距按照冬至日上午9点到下午3点无遮挡的原则计算，对应北纬35°地区的前后排最小间距为4800mm，可根据项目实际用地情况做微调；线缆走线采用支架内侧隐藏式布线槽设计，避免线缆长期暴露在紫外线下出现老化破损，接线端预留了防水接插件的安装位置，防护等级可达到IP65，适配户外长期露天使用的工况。结构建模时，所有连接螺栓的位置都做了装配干涉校验，支架的焊接节点做了圆角过渡处理，减少应力集中导致的支架疲劳损坏，整体结构的零部件通用化率达到90%以上，可降低现场安装的物料管理难度，提升施工效率。
