户外单侧立柱式斜拉遮阳雨棚结构设计

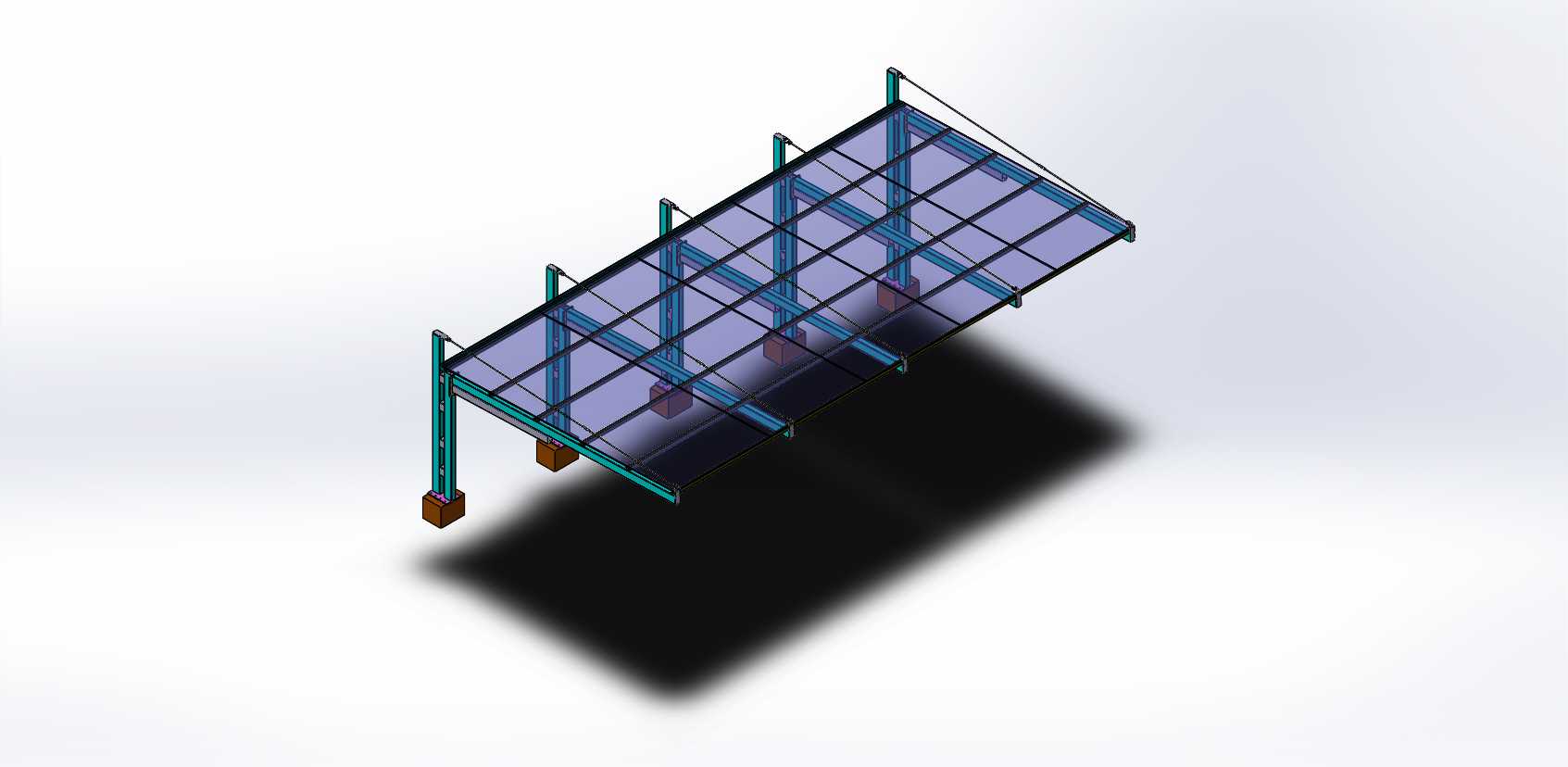

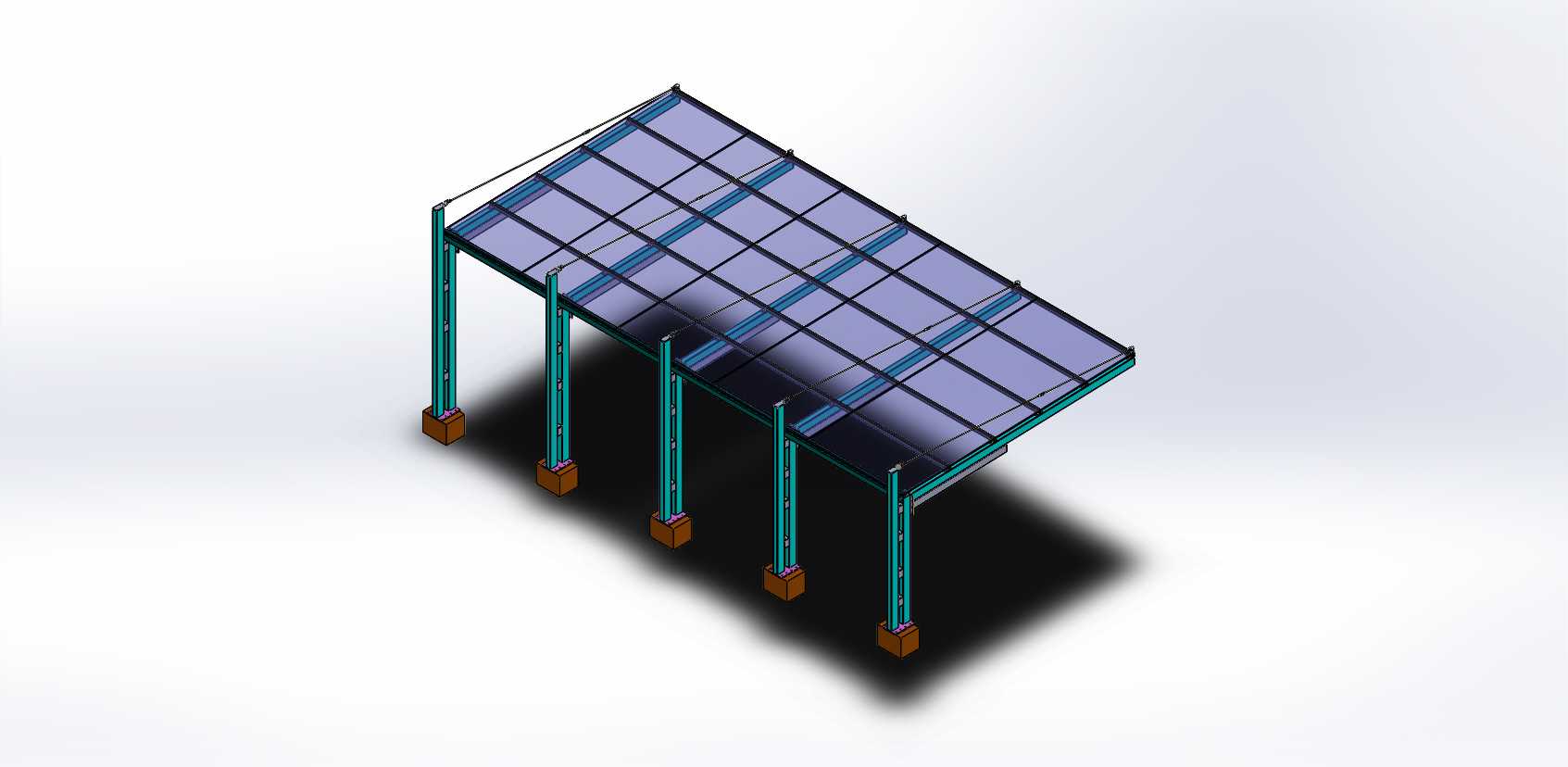

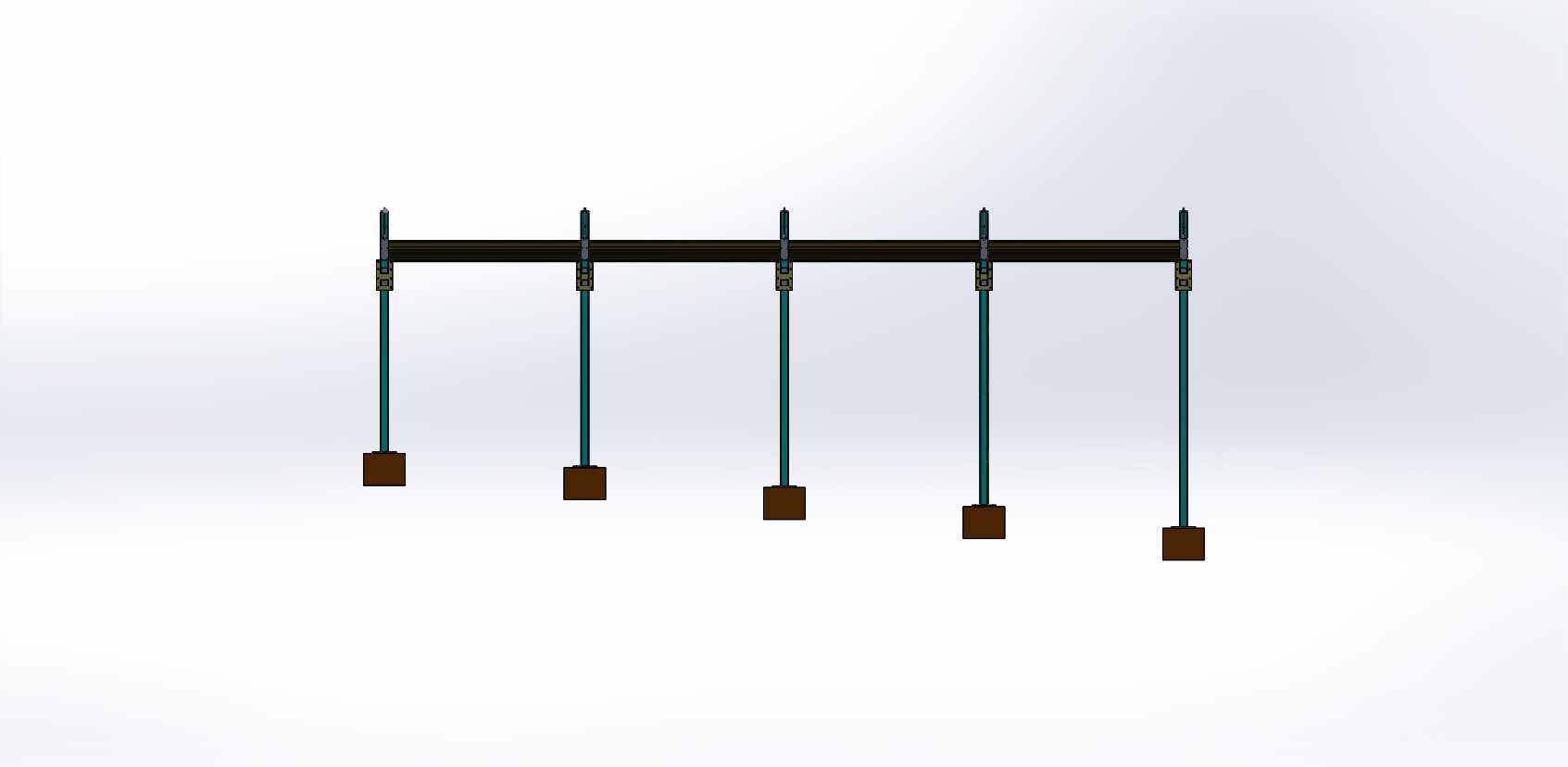

该结构为户外单侧支撑式遮阳挡雨设施，主要应用于园区人行通道侧边、建筑单元出入口旁、非机动车停放区单侧、厂区装卸货点位侧边等场景，可在不占用通道通行宽度的前提下，为下方区域提供遮阳避雨的遮蔽空间，避免人员通行、临时停靠时被直晒或淋雨。从实际使用需求出发，设计时优先考虑单侧支撑的受力合理性，整体采用单排立柱落地的布局形式，所有支撑立柱均设置在遮蔽区域的同一侧，另一侧无落地支撑构件，完全不会对下方的通行、停靠空间造成遮挡，适配侧边有安装基础、中间区域需要保持完全通畅的使用场景。立柱底部采用方形预埋基础座，安装时需将基础座与地面混凝土预埋构件做刚性连接，保证整体结构的抗倾覆能力，可应对常规户外风压、积雪荷载的受力要求。顶棚部分采用主次梁分层承载的结构逻辑，与立柱连接的横向主梁承担主要的竖向荷载，纵向次梁沿顶棚延伸方向均匀排布，将面板承受的荷载均匀传递至主梁，再通过立柱传导至地面基础；斜向设置的拉索构件连接立柱顶端与顶棚外沿，抵消单侧悬挑带来的倾覆力矩，减少主梁的受力变形量，提升整体结构的稳定性。顶棚面板采用半透明透光材质，既可以遮挡直射阳光与雨水，又能保留部分自然采光，避免下方区域过于昏暗，面板通过压条与主次梁框架固定，接缝处做密封处理，防止雨水渗漏。设计过程中重点控制悬挑长度与立柱间距的匹配关系，单根立柱对应的悬挑段长度经过受力验算，保证在常规户外荷载下结构变形量在允许范围内，不会出现顶棚下垂、立柱变形的问题；立柱的安装边界需满足侧边有连续的硬化地面基础，预埋深度符合当地冻土层深度与抗风等级要求，顶棚外沿的排水坡度向支撑立柱一侧倾斜，可将雨水引导至立柱侧边排出，避免雨水从外沿滴落影响通行。整体结构构件均采用模块化拆分设计，主次梁、立柱、拉索、面板均可在工厂预制完成后运输到现场组装，不需要在现场做大量焊接作业，安装效率高，后期维护更换单个构件也较为便捷，适配各类需要单侧遮蔽的户外公共区域使用。
