立式带卡通面板户外公共烟灰收纳装置

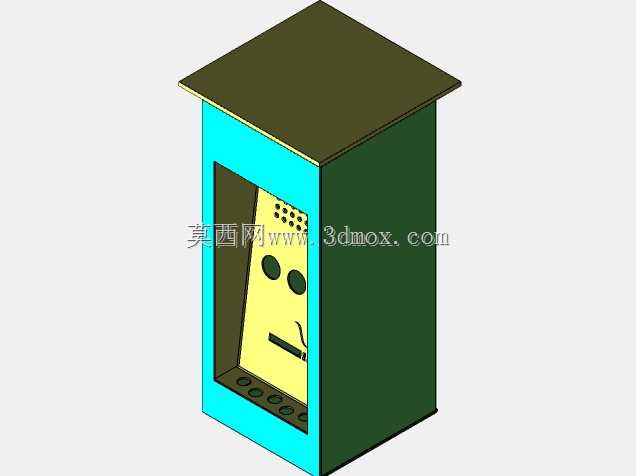

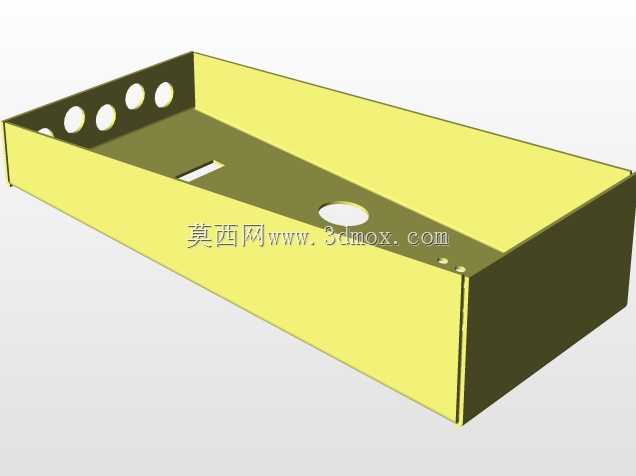

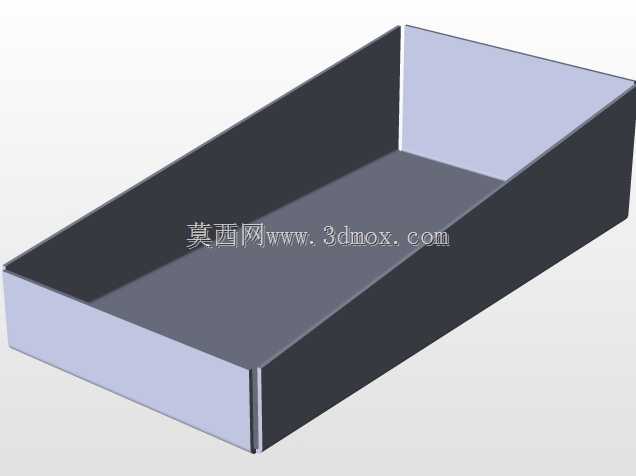

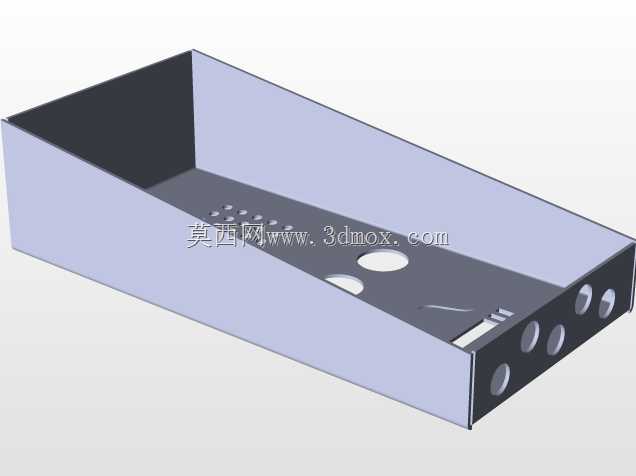

这类立式烟灰收纳装置多部署在户外公共区域，比如园区出入口、商业街区步道、写字楼外廊、公交站台旁这类吸烟点集中的位置，主要用来承接烟蒂、收纳烟灰，避免随手丢弃烟蒂带来的地面清洁负担与消防安全隐患。整体采用薄板钣金拼接结构，主体外壳做深色调涂装，正面操作区域用亮蓝色边框做视觉区分，能让使用者在户外环境下快速识别装置位置，不用刻意寻找投放点。正面的卡通造型面板并非单纯装饰，上方的密集小孔是烟气散逸通道，能避免收纳腔内部闷存烟味，两个圆形凹陷可以临时放置未燃尽的香烟，下方的长条槽是灭烟卡位，投放烟蒂前可以在这个位置把余火蹭灭，防止未熄灭的烟蒂在收纳腔内阴燃引发风险。底部排布的圆形开孔是烟蒂投放口，尺寸刚好适配常规香烟直径，能避免大块杂物被丢进收纳腔，减少后期清理的工作量。设计时顶部做了外伸的斜顶结构，一方面能遮挡雨水，避免雨天雨水灌入收纳腔泡发烟蒂产生异味、锈蚀内部腔体，另一方面斜顶不会积存杂物，日常清洁时只需要擦拭顶面即可，没有清洁死角。整体安装边界控制在占地不足0.1平方米的范围，不需要做复杂的地面预埋，底部打膨胀螺栓就可以固定在硬化路面上，不会占用过多人行通道空间。结构拆分上，外壳采用薄板折弯焊接成型，内部的收纳内胆可以单独抽拉取出，清理时不用拆解整个外壳，运维人员只需要打开侧方的锁扣就能抽出内胆倾倒烟蒂，日常维护效率很高。正面的卡通面板用螺丝固定在框架上，如果后期需要更换提示标识或者翻新涂装，不需要整体替换装置，只需要拆换面板即可，能降低长期运维的成本。考虑到户外使用的耐候性，所有钣金接缝处都做了打胶密封处理，避免雨水渗入接缝造成板材锈蚀，外露的螺丝都选用不锈钢材质，长期户外使用不会出现锈迹流挂污染外观的问题。
