手动移动式四工位砌块成型辅助工装

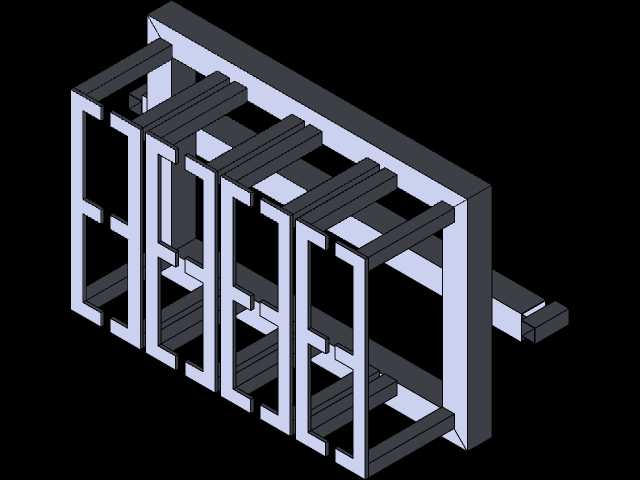

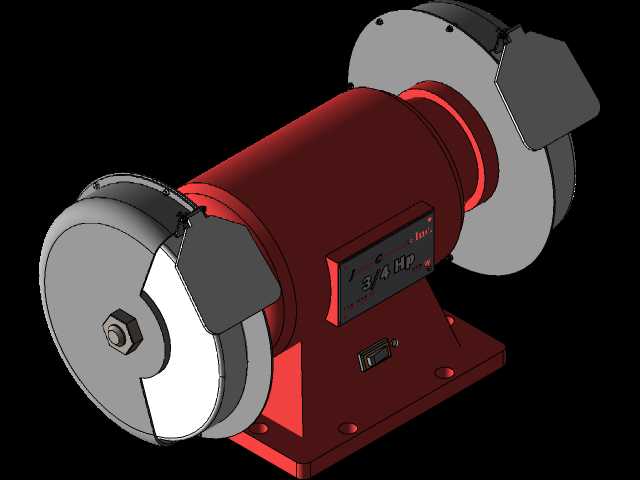

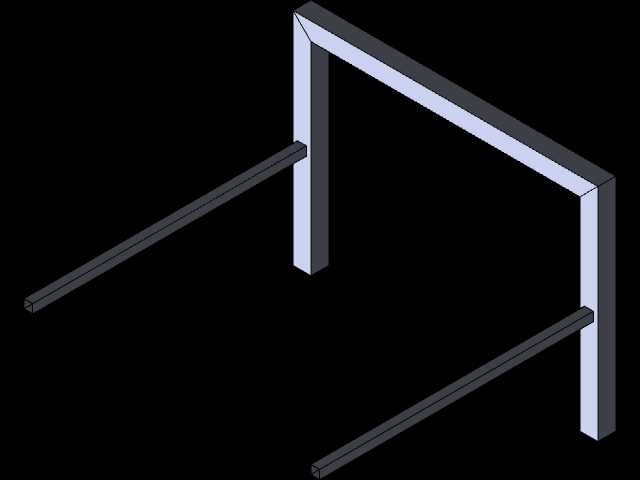

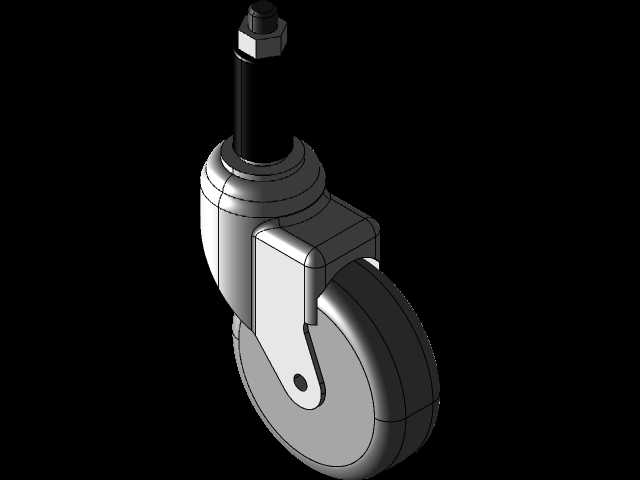

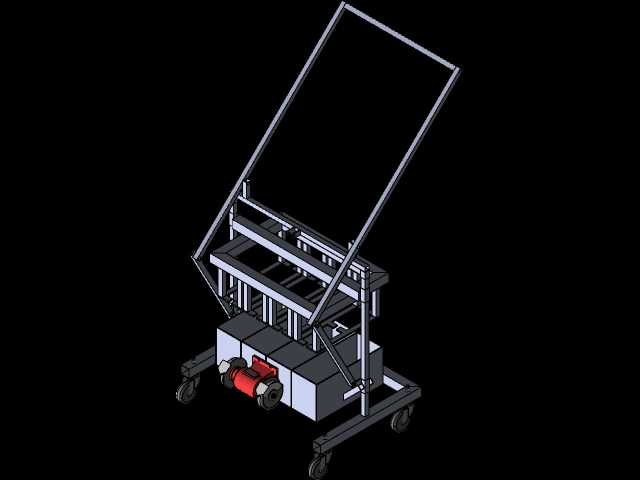

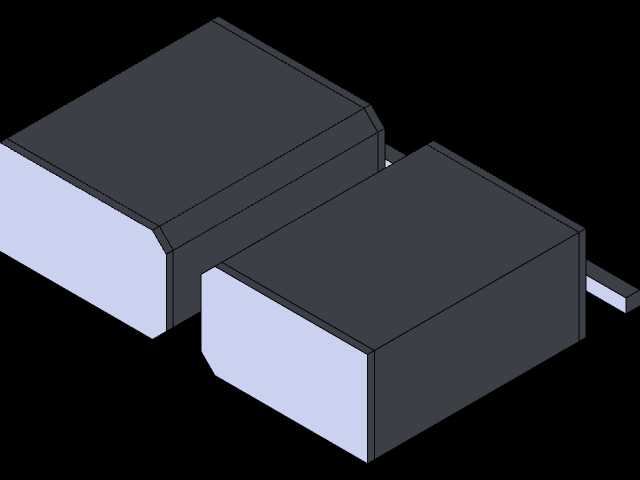

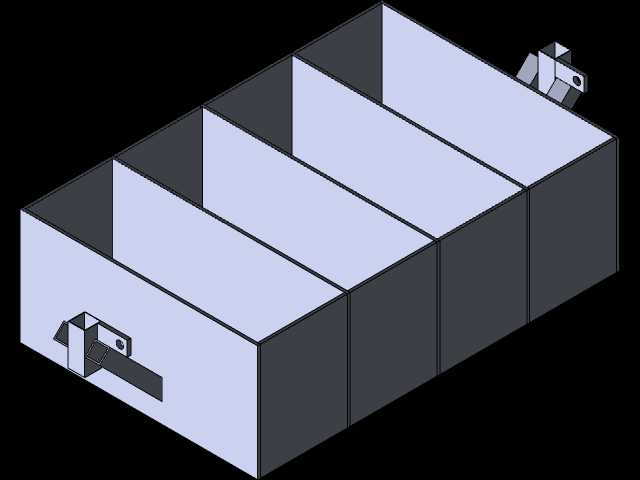

这款手动移动辅助工装主要服务于小型砌块预制生产场景，适配无自动化产线的零散砌块加工作业需求，可在车间内灵活转场，适配不同工位的砌块上料、脱模、转运衔接作业。设备底部配置四个带刹车的万向脚轮，整体机架采用方管焊接成型，底部预留动力组件安装位，可根据作业需求加装小型振动驱动单元，辅助砌块填料过程中的密实作业，无需额外搭建固定安装基础，推至作业点位踩下脚轮刹车即可固定使用，适配车间内多工位轮转的作业模式。上部承载架采用倾斜式设计，倾斜角度经过反复校核，刚好匹配人工取放砌块模具的操作高度，作业人员无需过度弯腰或抬手即可完成模具摆放、填料、脱模的全套操作，大幅降低长时间重复作业的劳动强度。机架中部设置分层承托结构，可同时容纳四组砌块模具同步作业，相邻模具位之间设置定位挡条，避免模具在作业过程中出现滑移错位，保证砌块成型的尺寸一致性。设计过程中优先考虑手动作业的操作便利性，所有操作位均未设置遮挡结构，作业人员可从机架三个方向靠近操作，适配不同操作习惯的人员使用。机架侧边预留工具挂装点位，可随手放置抹灰刀、撬棍等脱模、填料常用工具，减少作业过程中来回取放工具的无效动线。设备整体外廓尺寸适配车间常规通道宽度，转场过程中无需拆解部件，单人即可推动完成转场，底部框架做了加高处理，可适配车间内不平整的地面工况，避免移动过程中出现卡滞。倾斜承载架与底部机架之间采用螺栓连接固定，可根据实际作业的模具尺寸更换不同规格的承载架，无需整体更换设备，降低小批量生产的工装投入成本。底部动力安装位做了隔振处理，加装振动组件后可减少振动向脚轮及地面的传递，避免设备在振动作业过程中出现移位，同时降低作业区域的振动传导影响。
