多工位焊接工装承载机架结构设计

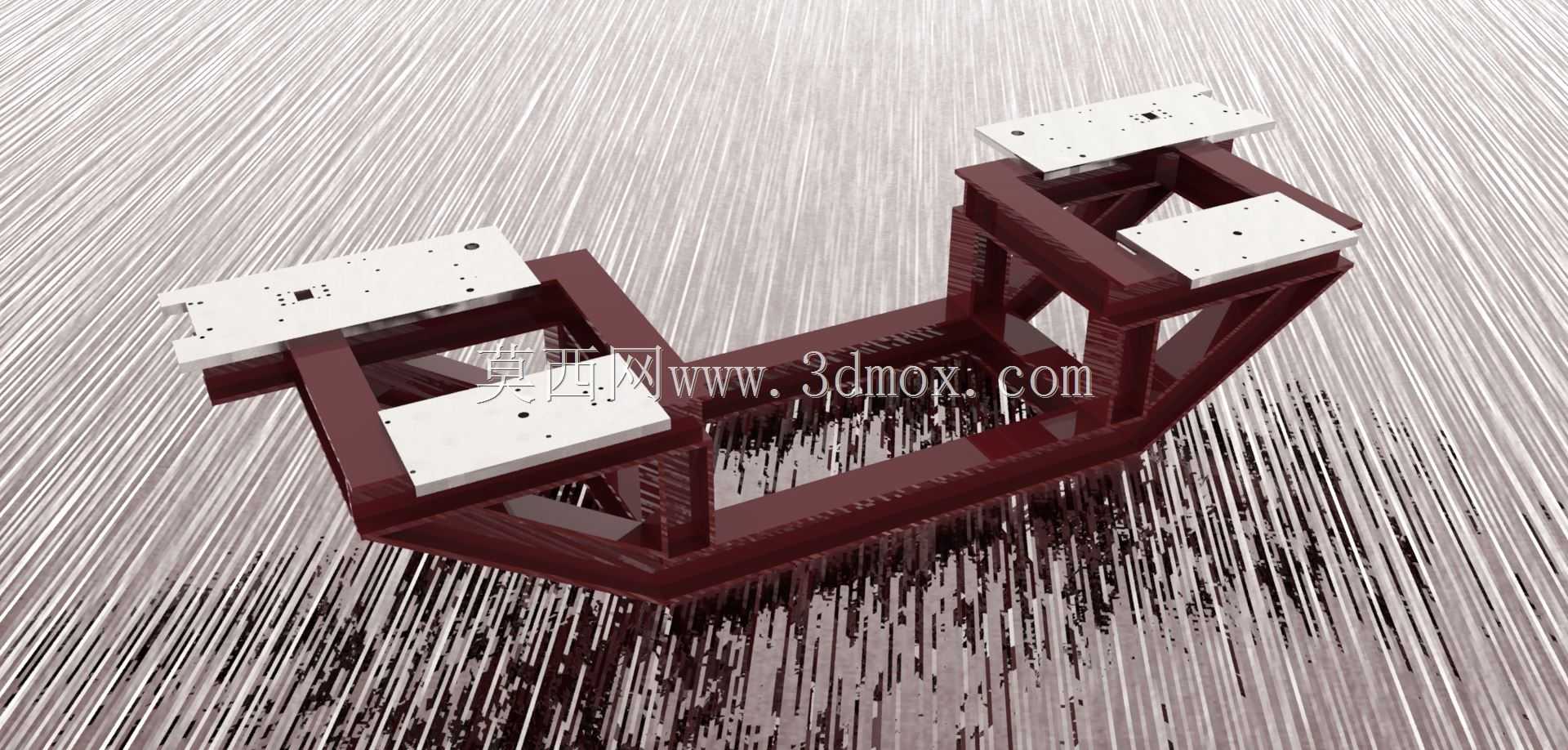

这套承载机架结构主要面向中小型结构件焊接、装配工序的工位定位需求，在汽车零部件焊接车间、五金构件加工产线的人工辅助工位、半自动焊接工位都能适配使用，核心作用是为待加工工件提供稳定的定位基准与承载支撑，避免加工过程中工件移位导致的尺寸超差问题。从结构设计逻辑来看，主体框架采用矩形钢管拼焊成型，框架内部设置斜向加强筋，在控制整体自重的前提下提升抗扭、抗弯刚度，避免长期承重后出现框架变形，影响定位精度。上部四个独立的安装平台采用精加工钢板制作，每个平台表面都预留了阵列排布的定位孔与安装螺孔，可根据不同工件的定位需求，快速更换定位销、夹紧元件的安装位置，适配多种外形尺寸的工件装夹需求，无需重新制作整体机架，降低工位改造成本。机架整体采用凹型布局设计，中间预留的镂空区域可避让工件下部的突出结构，同时方便操作人员在工位内侧完成工件底部的焊接、装配作业，减少操作盲区。安装边界方面，机架底部预留了与地面预埋板连接的固定孔位，可通过膨胀螺栓或焊接方式与地面基础固定，避免重型工件装夹时机架出现倾覆风险；上部安装平台的平面度公差控制在0.1mm以内，各平台之间的位置度公差满足多工位同步加工的精度要求，相邻平台的间距可根据常见加工工件的尺寸范围调整，适配长度在800mm至1500mm区间的框架类、板类工件装夹。在实际使用场景中，这套结构可搭配手动快速夹钳、气动夹紧元件使用，操作人员将待加工工件吊装至机架上部后，通过平台上的定位销完成初步定位，再操作夹紧元件将工件固定，即可开展焊接、打磨、装配等工序，加工完成后松开夹紧元件即可吊走工件，单工位的工件装夹耗时可缩短40%左右。框架的焊接位置都做了焊后去应力处理，避免长期使用过程中焊接残余应力释放导致的框架变形，表面喷涂防锈漆与耐磨面漆，适配车间多粉尘、多焊渣的作业环境，降低日常维护成本。
