家用厨房顶吸式吸油烟设备结构设计

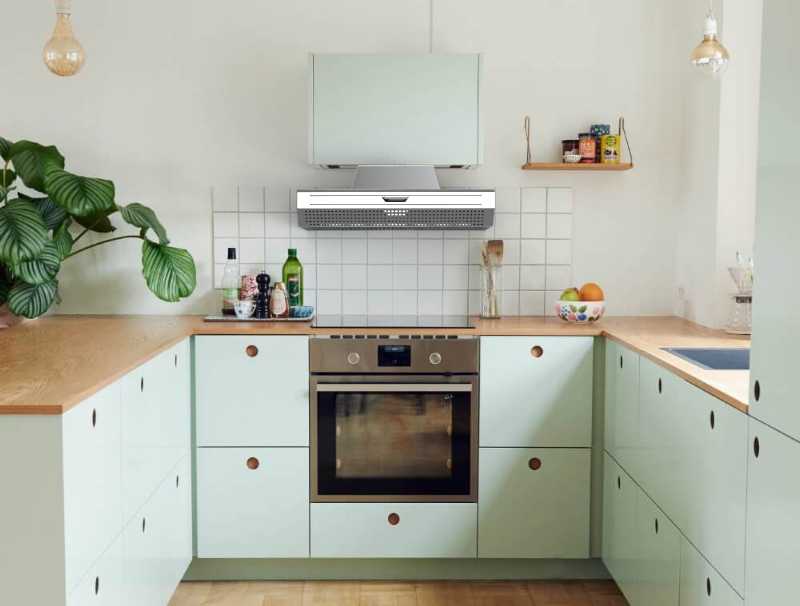

在民用住宅厨房的装修布局中，顶吸式吸油烟机是适配多数U型、L型橱柜布局的核心排烟设备，安装位置正对灶具正上方，距离灶具台面的安装高度通常控制在650mm至750mm区间，这个高度区间既能够避免烹饪过程中头部磕碰设备外壳，又能保证油烟升腾过程中不会出现大范围扩散，最大化拢烟覆盖范围。从结构设计逻辑来看，这类设备的外壳采用冷轧钢板一体冲压成型，表面做哑光喷塑处理，既能够耐受厨房长期的高湿、高油烟附着环境，也便于日常清洁擦拭，外壳的边缘做R3至R5的圆角过渡，避免安装和清洁过程中出现锐边划伤的风险。设备的拢烟腔采用下沉式设计，进风口正对油烟升腾的核心区域，内部的风机系统采用前倾式离心风轮搭配不等距蜗壳结构，运行过程中能够降低气流紊流产生的异音，同时保证足够的静压值，应对高层住宅公共烟道的排烟阻力，避免做饭高峰期出现油烟倒灌的问题。设备正面的操控区域设置在拢烟腔下沿的前端位置，采用触控式按键搭配隐藏式指示灯，操作时不需要抬手过高，符合日常烹饪的操作人机工程学，按键区域做密封防水处理，避免烹饪过程中溅出的汤水、油污渗入设备内部造成电路故障。设备的顶部设置有直径180mm的标准排烟管接口，能够适配市面上绝大多数住宅厨房的公共烟道止逆阀尺寸，安装时不需要额外做变径处理，减少排烟路径的风阻损失。设备背部设置有两个挂装固定孔位，孔位间距按照通用挂架尺寸设计，安装时只需要在墙面固定好配套挂板，就可以将设备整体挂装到位，挂装结构设置有防脱落锁止卡扣，避免长期使用过程中设备出现移位、坠落的风险。设备的底部设置有可拆卸的油烟过滤网，采用双层错层油网结构，能够在油烟进入风机腔之前对大颗粒油雾做初步分离，分离出的油污顺着油网导流槽流入底部的可拆卸油杯，油杯采用透明PC材质，能够直观观察油污积存高度，拆卸时只需要按压卡扣就可以取下，不需要借助额外工具，日常维护十分便捷。从整体外形尺寸来看，这类设备的主体宽度通常为900mm，能够适配多数家用双眼灶具的宽度尺寸，深度控制在500mm以内，不会过度占用橱柜上方的储物空间，外壳的平整度控制在0.5mm以内，安装后能够和上方的橱柜门板保持齐平，保证厨房整体装修风格的统一性。在结构建模过程中，需要重点关注外壳的拼接缝隙控制，所有拼接位置的缝隙宽度控制在1mm以内，避免长期使用过程中油烟从缝隙处渗入设备内部，附着在风机和电路元件表面，影响设备的使用寿命，同时要考虑设备内部的走线布局，所有线路都要做耐高温防护处理，距离风机发热部件的距离不小于20mm，避免长期高温烘烤造成线路老化。
