大跨度张拉膜遮阳遮雨棚结构设计

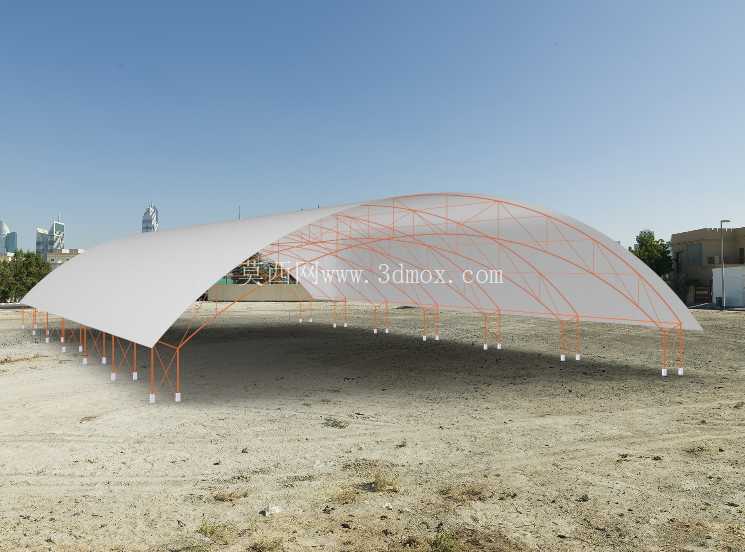

　　该结构为户外大跨度张拉膜遮蔽设施，核心应用场景覆盖露天作业区临时遮蔽、户外公共活动场地遮阳挡雨、城郊临时集散点防护、工地物料堆放区遮护等场景，可在无内部立柱的前提下覆盖数百平开阔场地，避免内部支撑柱对场地通行、物料堆放、人员活动的动线干扰。从实际使用需求出发，这类棚体首先要满足不同气候区的抗风载、抗雪载要求，膜面采用预张拉成型工艺，整体呈双曲面找形，不存在积水积灰的低洼平面，降雨时可顺着膜面弧度自然导排至棚体两侧边缘，无需额外设置屋面排水槽，减少后期运维的清理工作量。

　　支撑体系采用离散式柱脚布局，所有支撑立柱均布置在棚体覆盖区域的外边缘，柱脚通过预埋锚栓与硬化地面固定，单柱的受力荷载经过结构力学验算，可将膜面传递的风吸力、雪荷载、膜材张拉力均匀传导至地面基础，不会出现局部应力集中导致的柱脚变形问题。设计阶段首先根据场地覆盖范围确定整体跨度，该结构单跨跨度可根据实际场地需求调整，边缘立柱高度根据通行净空要求设定，满足常规货运车辆、作业机械的通行需求，安装边界仅需在棚体轮廓外侧预留立柱安装的硬化地面区域，无需对场地内部地面做额外处理，适配砂石地面、硬化水泥地面、铺装广场地面等多种基础条件。

　　膜材与支撑骨架的连接采用专用夹具节点，每段膜边的张拉点均匀布置，保证膜面整体张拉力一致，避免局部张拉过紧导致膜材撕裂、或是张拉松弛出现膜面抖动异响的问题。支撑骨架采用弧形桁架结构，桁架杆件采用标准化型材拼接，弧形轮廓完全匹配膜面的找形曲率，既保证骨架自身的结构强度，又能为膜面提供连续的支撑贴合面，避免膜面在强风下出现过大的振幅。从结构受力逻辑来看，这类张拉膜结构将传统屋面的自重荷载转化为膜材的张拉力承载，整体自重仅为常规钢结构彩钢棚的三分之一不到，大幅降低基础的承载要求，同时膜材本身具备良好的自洁性能，表面的氟素涂层可让雨水冲刷带走表面积灰，长期使用也不会出现明显的污渍附着。

　　在实际安装流程中，可先完成边缘立柱与弧形桁架的地面拼接吊装，固定所有支撑结构的位置并校验水平度、垂直度后，再展开膜面进行分步张拉，张拉过程中同步测量各点位的张拉力数值，保证整个膜面的受力均匀，张拉完成后对所有连接节点做防松、防水处理，避免节点锈蚀影响结构使用寿命。这类结构相比传统固定建筑，具备搭建周期短、对场地破坏小、可拆解二次转运复用的优势，在临时作业场地、季节性活动场地、应急安置点等场景下的适配性远高于常规固定建筑，同时弧形的膜面造型可有效降低风阻，在沿海多风区域也能保持稳定的结构性能，不会出现常规平屋面棚体在强风下被掀翻的问题。设计过程中需要重点校核不同工况下的结构变形量，在极端大风、暴雪荷载下，膜面的最大变形量需控制在安全范围内，同时支撑桁架的挠度也要满足规范要求，避免出现结构共振、膜材疲劳破损的问题。柱脚的锚栓埋深需要根据场地的地质条件调整，在软土地基区域需要适当加大预埋基础的尺寸，保证整体结构的抗倾覆能力，膜材的选型则根据使用区域的紫外线强度、温差范围确定，保证在高低温环境下膜材不会出现脆化、松弛的性能变化。
