壁挂式镀锌钢管户外晾晒支架结构设计

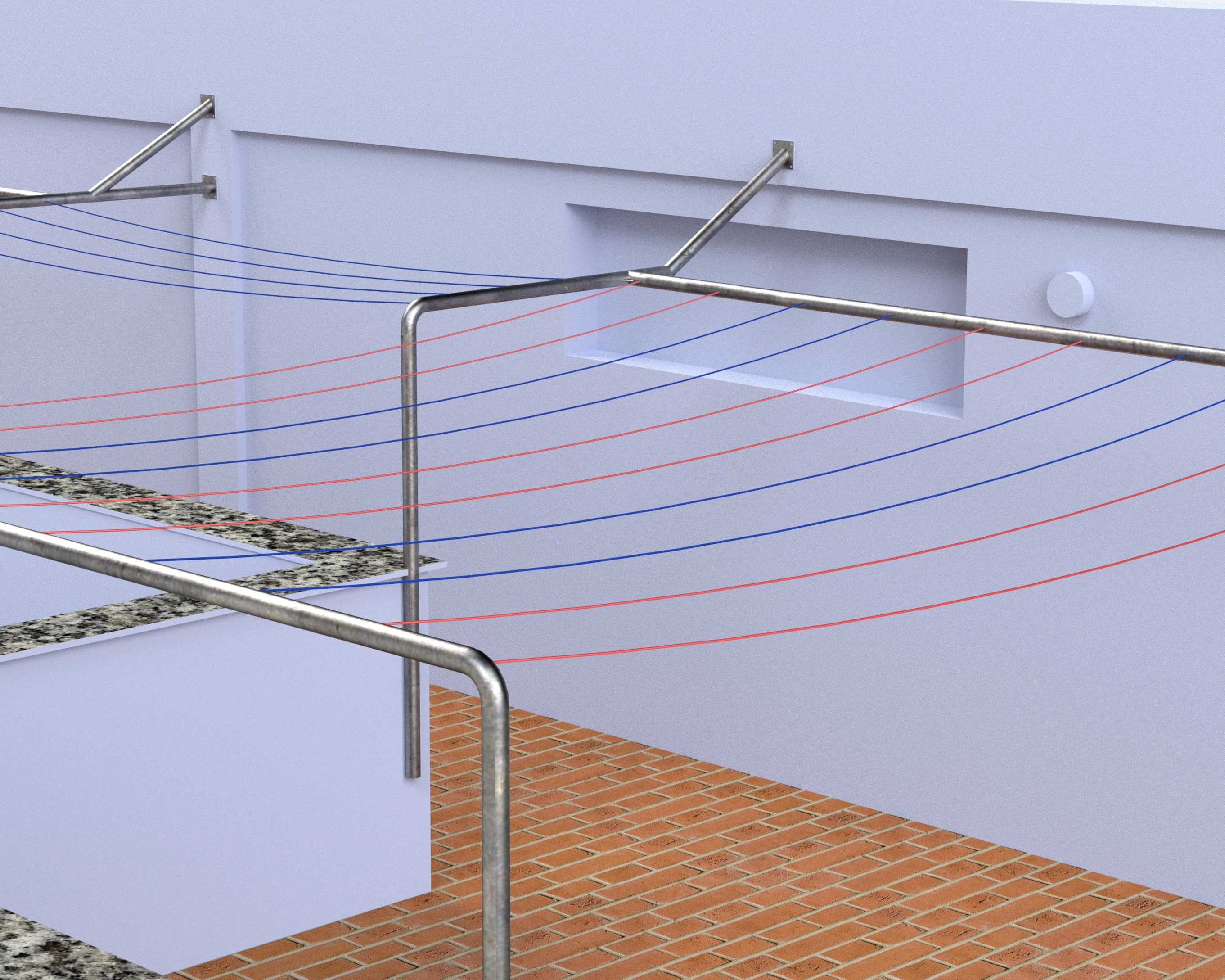

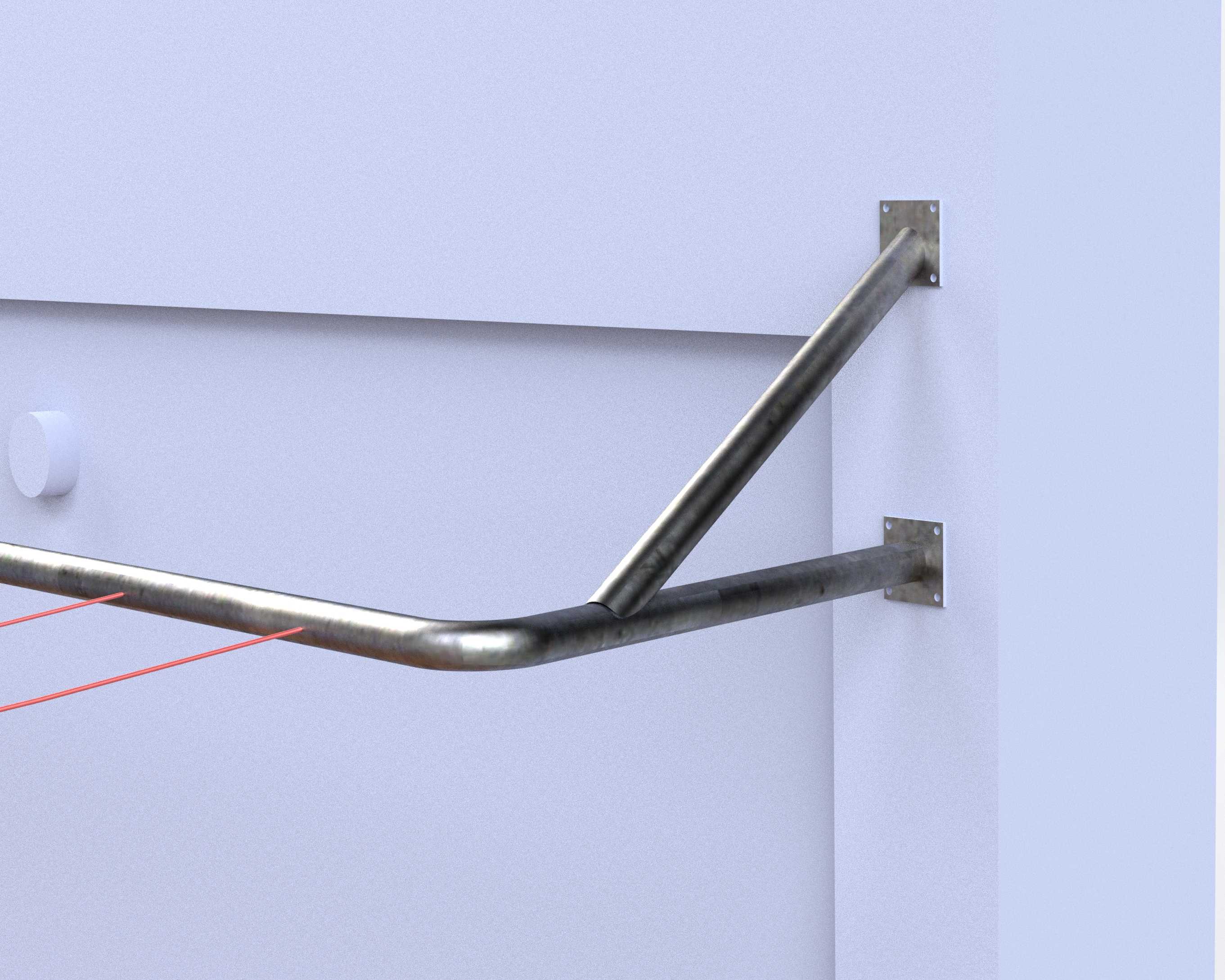

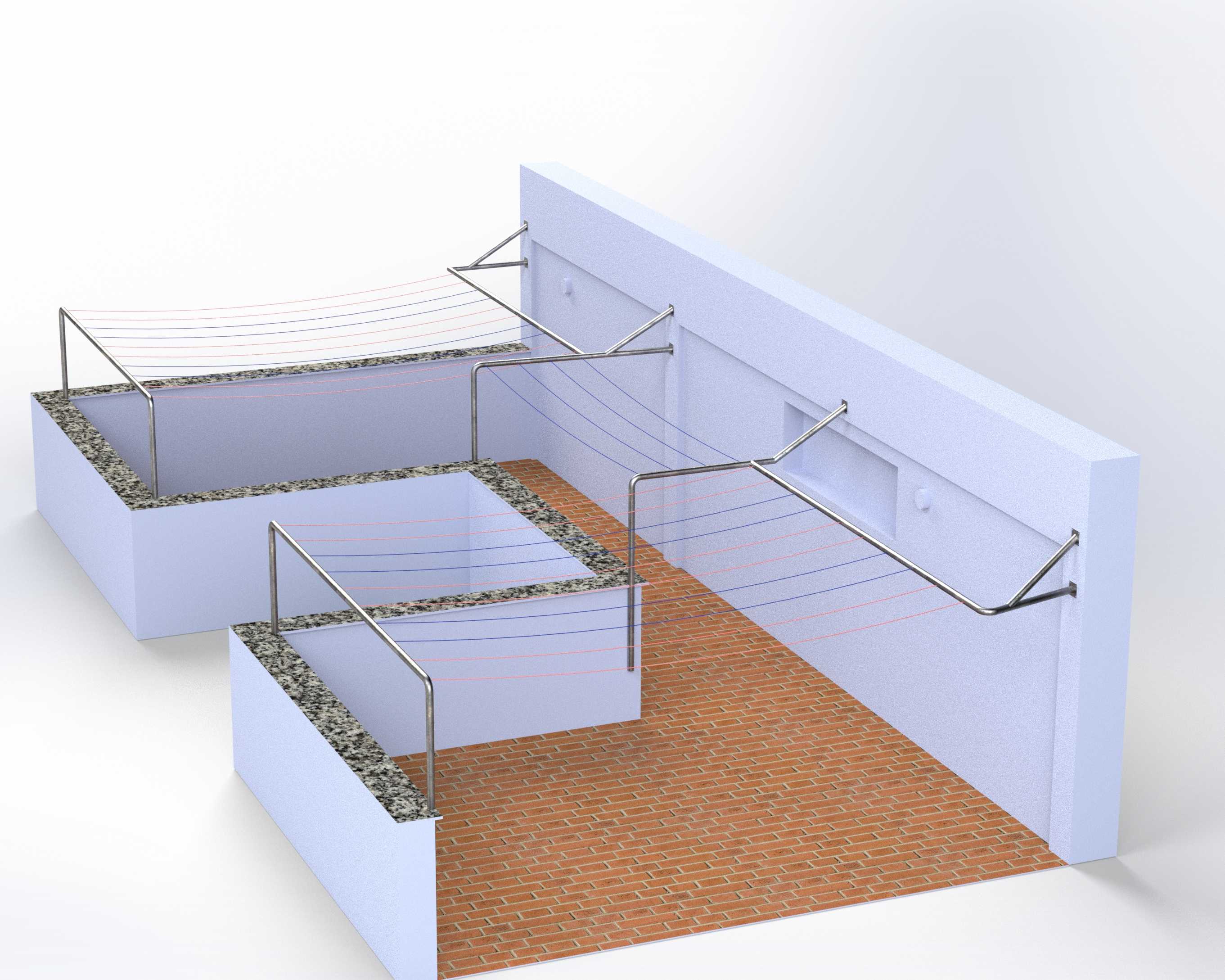

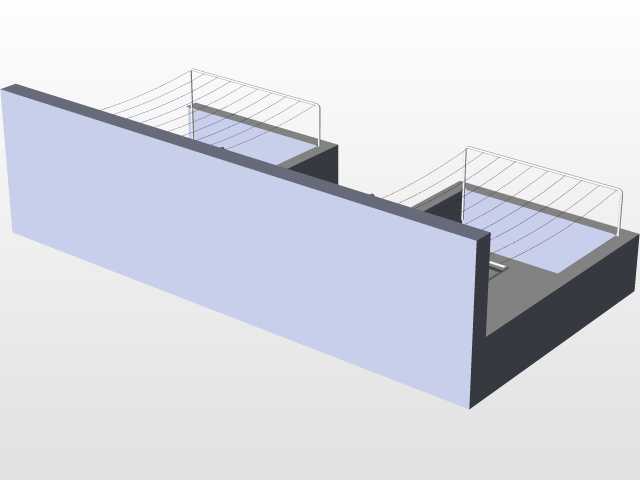

这套壁挂式镀锌钢管晾晒构件，主要适配老旧小区开放式阳台、自建房露台、厂区职工宿舍外廊这类无法落地安装晾晒设施的场景，解决外伸式晾晒无可靠支撑的实际问题。从结构设计逻辑来看，整套构件完全依托建筑墙体作为承载基体，没有落地支撑脚，不会占用地面通行空间，也避免了落地支架长期接触地面积水出现的底部锈蚀问题。单组支架采用三角斜撑受力结构，斜向支撑杆与水平晾衣杆、墙面固定座形成稳定的三角形受力体系，水平杆外伸长度控制在600mm至800mm区间，既保证足够的晾晒幅宽，又不会因外伸过长导致杆体端部下挠，日常悬挂湿衣物、被褥时，杆体最大形变量控制在5mm以内，不会出现衣物滑落、杆体弯折的情况。墙面固定座采用膨胀螺栓锚固方式，每个固定座配置2颗M10膨胀螺栓，锚固深度不小于80mm，可适配混凝土实心墙、烧结普通砖墙等常规建筑外墙，安装时需保证固定座水平高度差不超过2mm，避免晾衣绳安装后出现单侧倾斜积水的问题。构件主体全部采用热镀锌钢管加工，钢管壁厚不小于1.2mm，表面镀锌层均匀致密，可长期耐受户外日晒雨淋的环境，不会轻易出现锈迹流挂污染墙面的问题。相邻两组支架的安装间距控制在1200mm至1500mm区间，搭配多道平行的不锈钢晾衣绳，可同时满足多件衣物、大件被褥的晾晒需求，支架转角位置做了圆弧钝化处理，没有尖锐毛刺，避免日常取放衣物时勾扯面料、划伤手部。从安装边界来看，支架安装位置需避开墙面预埋的水电管线，固定座底部距离地面完成面的高度建议设置在1600mm至1800mm，既保证成年人站立操作时无需过度抬臂，也避免晾晒的长衣物垂落接触地面。整套结构没有复杂的活动部件，后期维护仅需定期检查膨胀螺栓的紧固状态、晾衣绳的张紧度即可，使用寿命远高于普通塑料、薄壁铁艺材质的晾晒产品，适配各类民用住宅、集体宿舍的户外晾晒需求，建模时还原了钢管弯折角度、固定座安装孔位、斜撑焊接位置的细节，可直接用于构件加工前的结构校核、安装场景的效果模拟。
