户外锈蚀双面立式旧广告牌结构

　　这套三维结构表现的是一块长期置于野外环境中的双面立式旧广告牌，主体由矩形牌面、两根独立立柱以及底部入土固定段组成。牌面采用薄钢板焊接或栓接成型，正反两面均可承载标识内容，适合布置在道路旁、厂区入口、荒地边界、临时施工区域或郊野作业场地中，用于方向提示、区域警示、场地名称展示和临时信息告知。与常见的城市亮化广告牌不同，该结构没有复杂的灯箱、卷轴、电机或装饰包边，整体更接近低成本、长周期暴露使用的焊接铁件，建模重点集中在板件厚度、立柱支撑关系、锈蚀表面状态以及现场安装边界上。

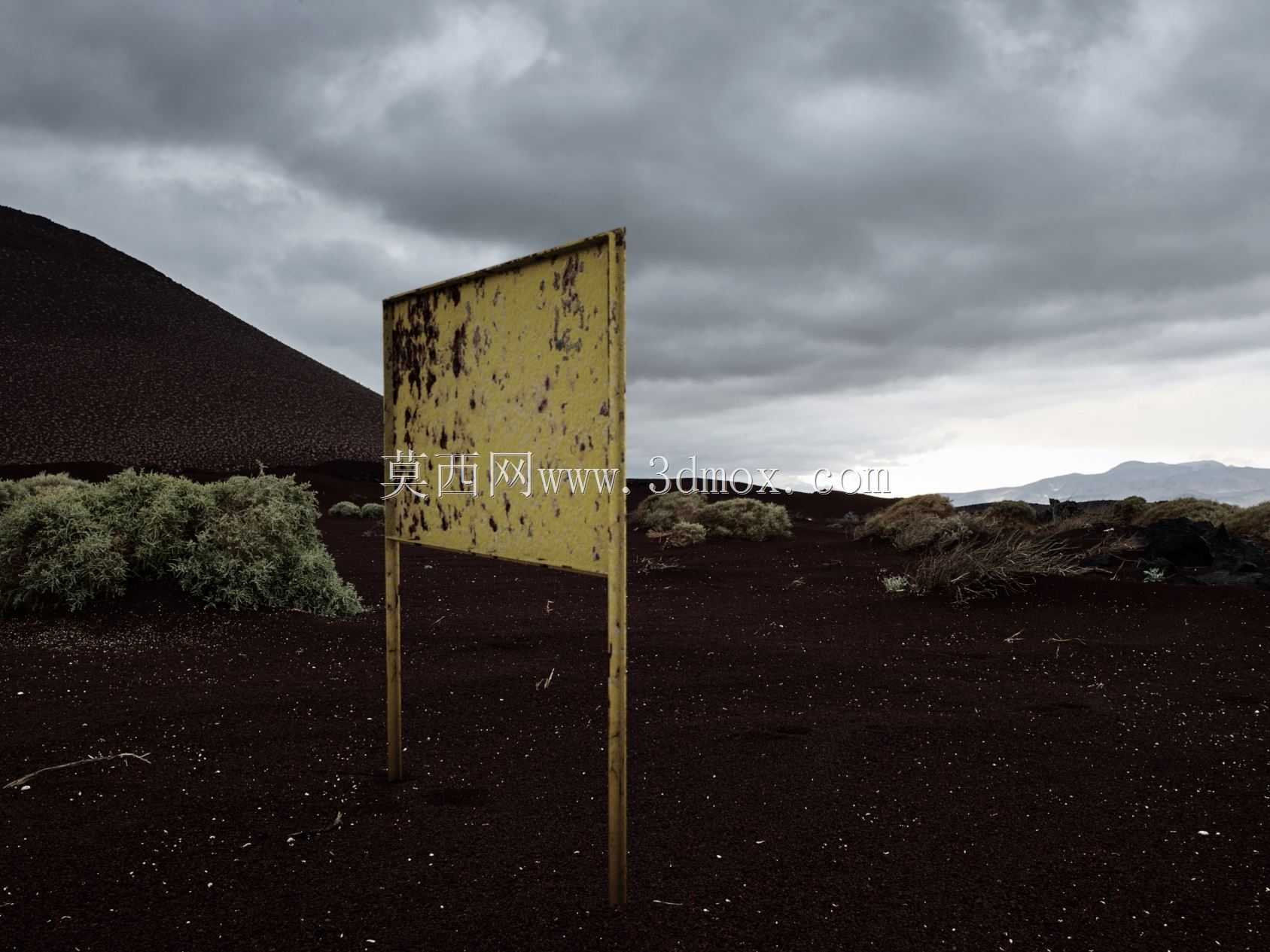

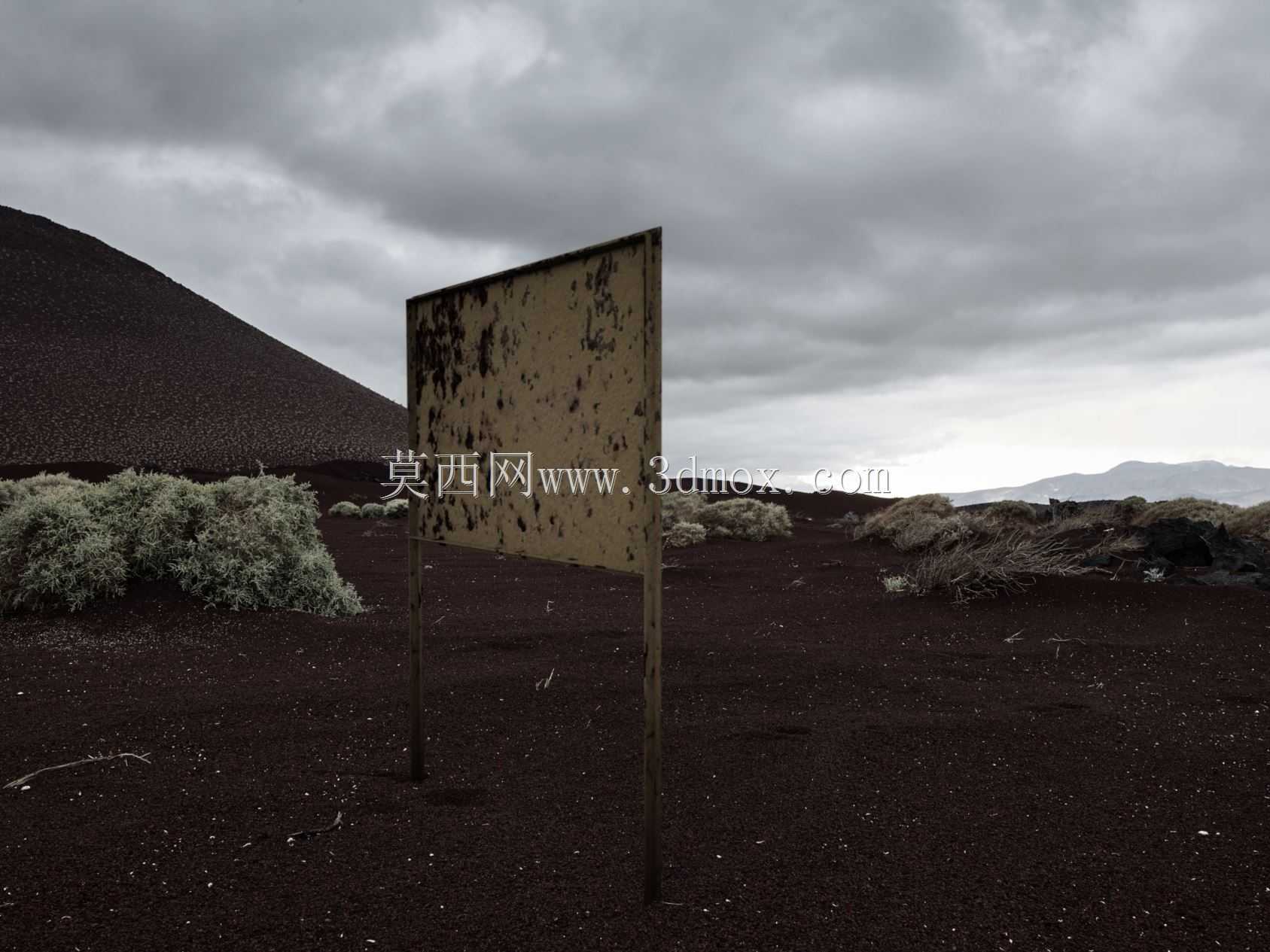

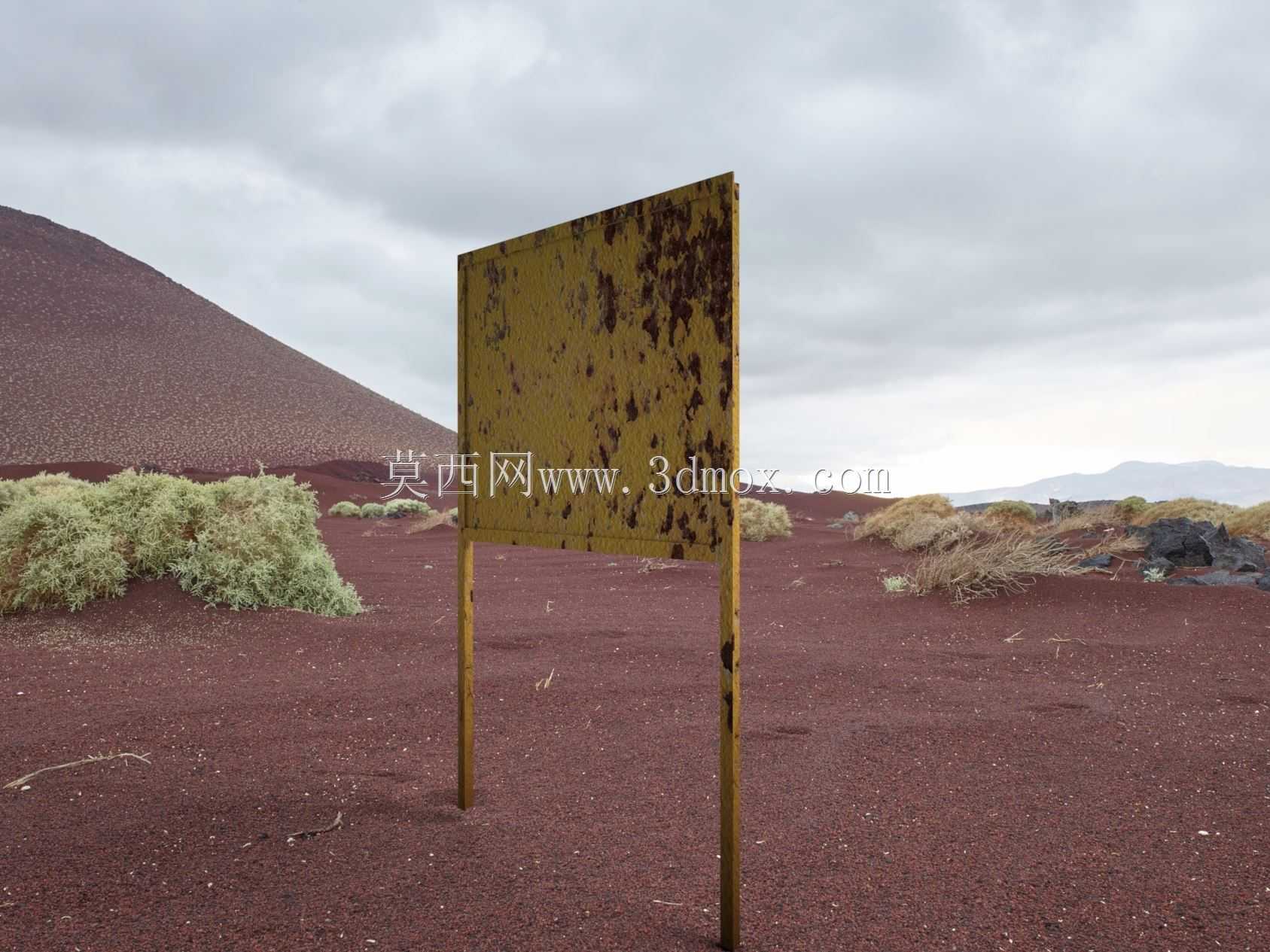

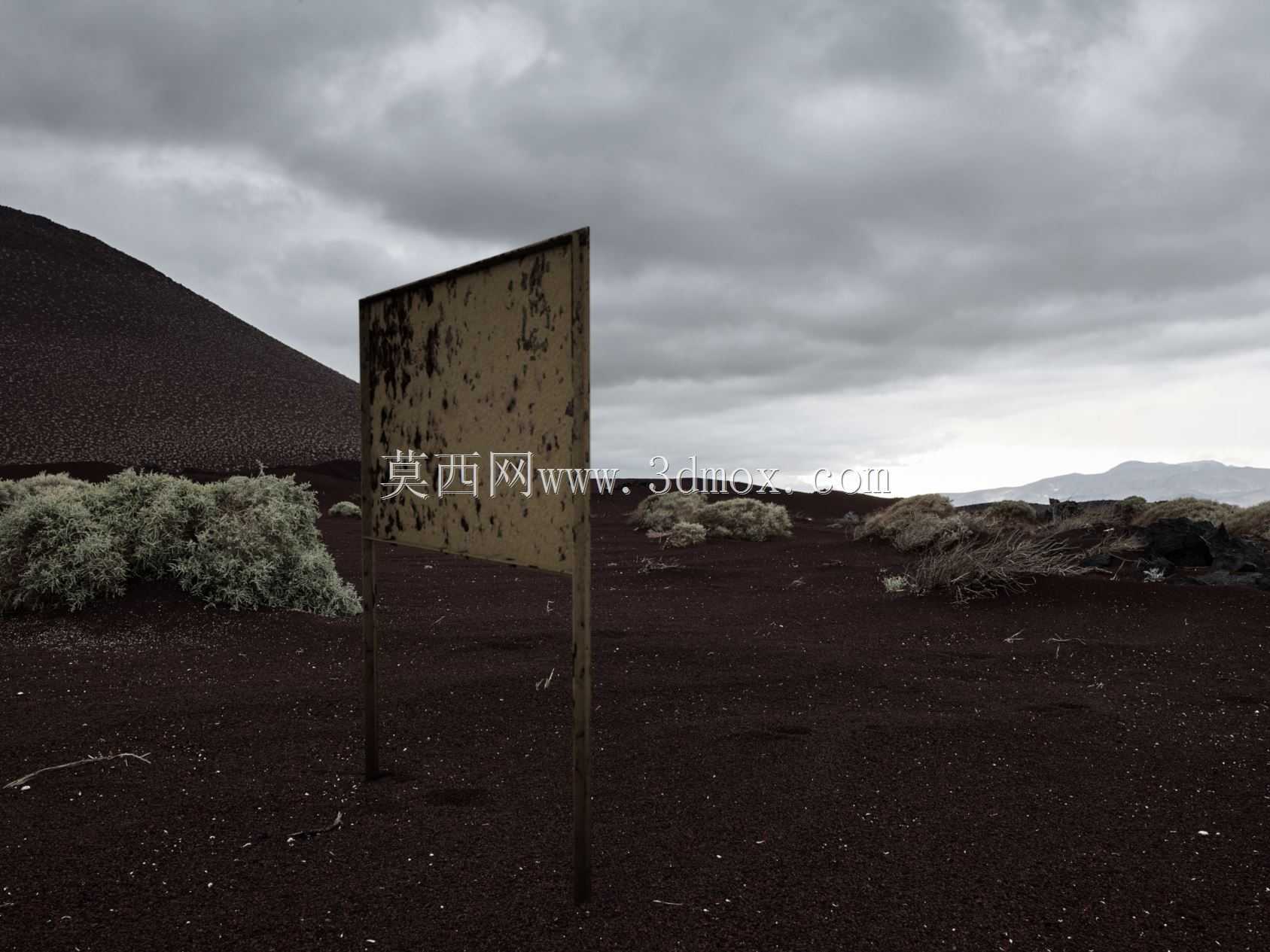

　　从实际使用角度看，广告牌最核心的功能是在开阔环境中提供远距离可视面。牌面被设置为竖向矩形，宽高比例偏向横向展开，能够在人眼正常观察高度范围内形成较大的识别面积。双面布置使来往两个方向都能读取信息，避免单面牌在反向视角下只能看到背部骨架。牌面边缘保留折边或边框加强区域，薄板在风载作用下容易发生抖动和局部凹陷，若仅用平板直接焊在立柱上，长期受侧向风压后，焊缝附近会出现疲劳裂纹。设计时需要在牌面背部设置横纵加强筋，或者将四周边缘折弯形成槽形截面，以提高板面整体刚度。图中可见牌面表面斑驳、涂层脱落、锈层分布不均，这种状态反映出钢板长期受雨水、盐分、粉尘和温差循环影响后的真实老化结果。

　　立柱采用两根圆管或矩形管竖直支撑，分别位于牌面左右两侧偏内的位置。立柱顶端与牌面背部或侧边连接，中下部继续向下延伸进入地面，形成类似悬臂柱的受力体系。牌面承受的风荷载会通过连接节点传递给立柱，再由立柱传入地基或土层。对于这种野外小型广告牌，如果设置在红土、砂地或松散回填区域，埋深不足时容易在强风后出现倾斜，因此柱脚不能只按视觉杆件处理，结构建模时应明确地下延伸长度，并在实际施工中配合混凝土墩、焊接底板、地脚螺栓或交叉埋件进行固定。两根立柱之间若跨度较大，还可在牌面背部增加横向连杆，使左右立柱共同抵抗扭转，减少单根柱脚过载。

　　牌面与立柱的连接区域是结构校核的重点。现场常见做法是在牌面背部焊接竖向角钢或短槽钢，再用U形螺栓、抱箍或连接板与立柱固定；若采用全焊接方式，安装速度快，但后期更换牌面和维护锈蚀节点不方便。模型在细化时应表现出连接板、螺栓间距、焊缝位置以及柱面与牌面之间的间隙，这些细节直接决定装配是否合理。牌面底部距离地面应保留一定净空，一方面避免砂土、积水和植被飞溅物长期堆积在板底，另一方面也能减少地面湿气对下缘的腐蚀。野外环境中的广告牌下沿往往最先出现层状锈蚀，原因就是雨水夹带泥砂附着后长期不干。

　　外形尺寸方面，此类构件通常按照道路视认距离和运输板宽确定牌面大小，单块牌面宜采用可整张加工的钢板或拼接板件，立柱高度则要保证牌面中心处于驾驶员或行人主要视线范围内。若用于施工围挡外围，牌面下沿可适当提高，防止机械刮碰；若用于步行区域，下沿高度则需兼顾近人阅读。安装边界不仅包括地面以上可见轮廓，还应考虑牌面旋转方向、主导风向、背后支撑范围和柱脚开挖区域。双面牌在正侧风作用下受力最大，设计时不能只按正面均布载荷估算，还应关注涡流引起的振动，尤其是薄板大面积、立柱细长且基础偏弱时，牌面可能在阵风条件下产生持续晃动。

　　材质表现上，旧铁板并非简单统一颜色，而是由残留旧漆、氧化锈层、裸露金属暗面和雨水流痕共同构成。牌面上部和边缘涂层剥落较明显，锈斑沿划痕、钉孔、焊缝和折边处扩散，符合水分优先聚集的腐蚀规律。立柱入土段和近地段腐蚀更重，地上暴露段则呈现不均匀锈色。结构设计人员在复用这类模型时，可将其用于场景复原、废旧厂区布置、影视道具建模、工程安全教育动画或野外设施数字化展示，也可以在此基础上反向重建全新广告牌：替换腐蚀材料参数、补全背部加强筋、明确柱脚基础，并根据现场风速和牌面面积校核立柱截面与埋深。这样既能保留旧构件的真实外观，又能让模型具备工程选型和结构复核价值。
