铝合金汽车节气门结构三维数模

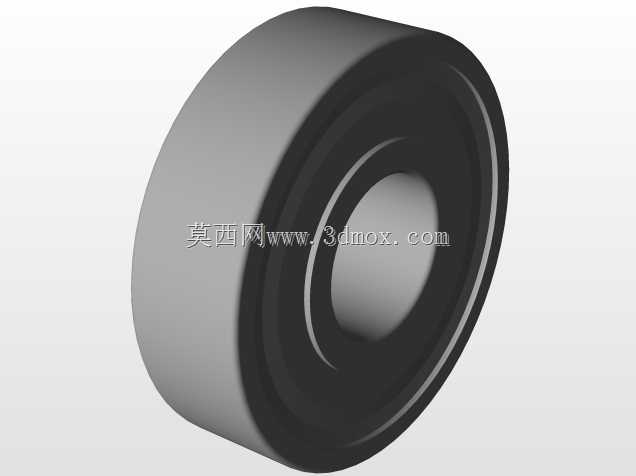

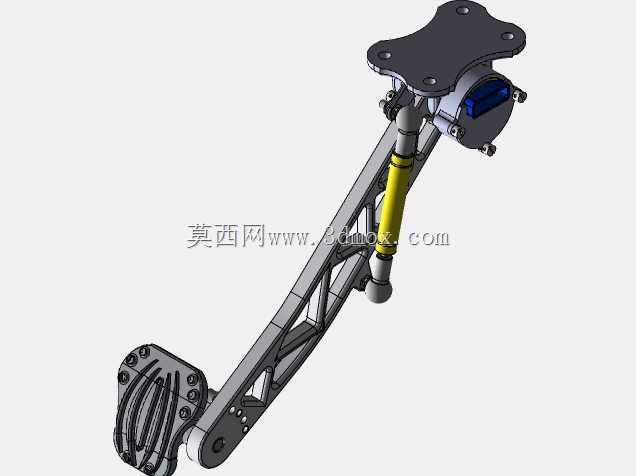

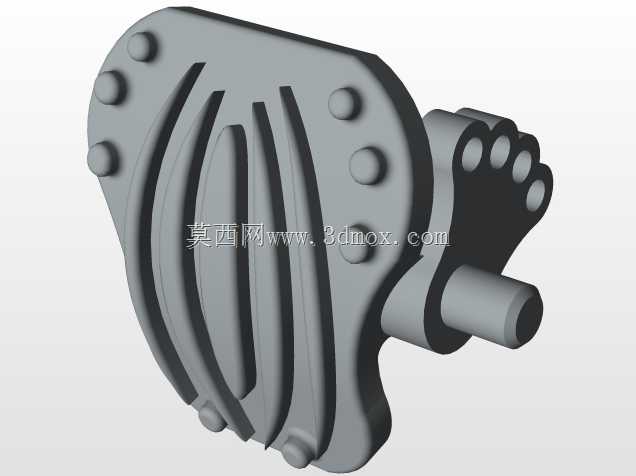

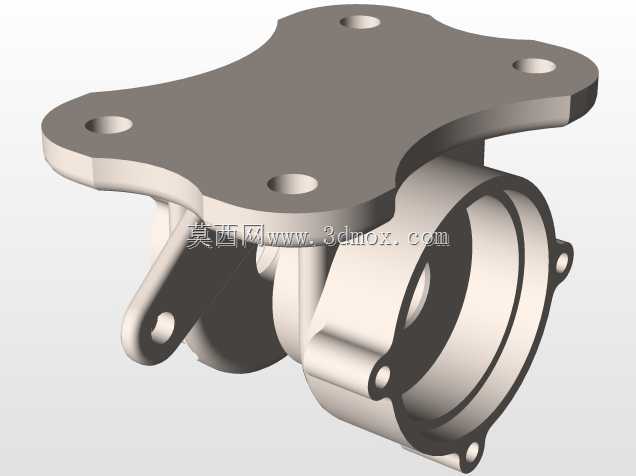

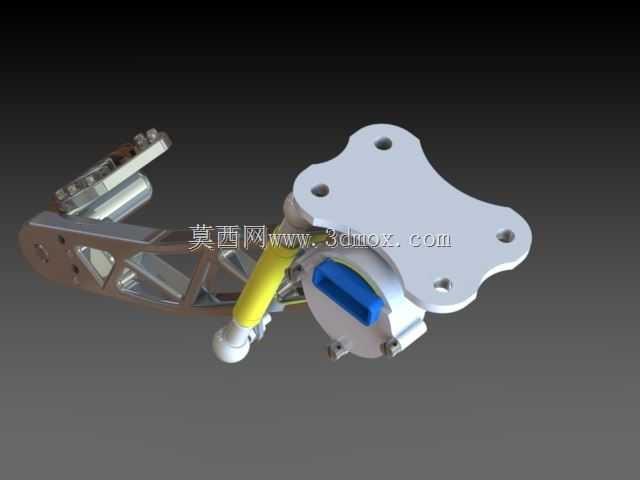

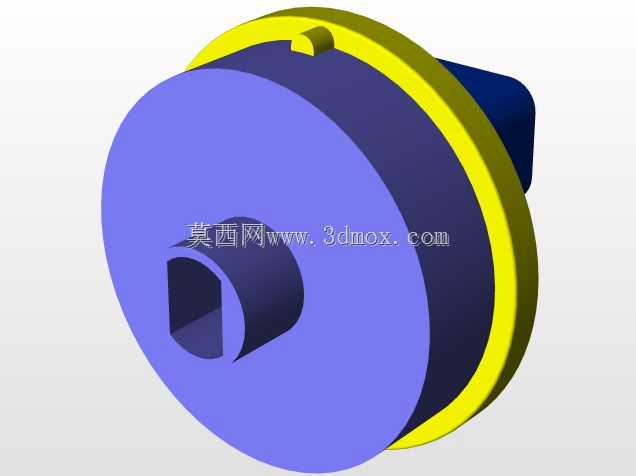

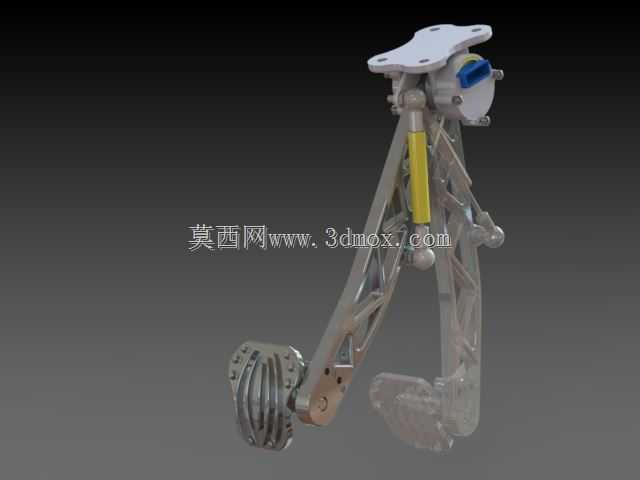

这款节气门主要适配小排量乘用车进气系统，安装在发动机进气歧管与空气滤清器之间的管路段，是控制发动机进气量的核心执行部件，直接决定不同工况下的空燃比匹配精度，影响整车动力输出响应与燃油经济性表现。整体采用铝合金压铸成型，总重量控制在0.35kg左右，轻量化设计既降低了进气端的整体负载，也能适配机舱内紧凑的安装空间，避免与周边线束、冷却管路产生干涉。结构上分为三个核心功能模块：可调节踏板组件负责接收驾驶员的操作意图，通过转轴结构将踏板的角位移传递给内部阀片；旋转轴承支架采用双侧支撑结构，内置耐磨衬套，保证阀片转轴在高频往复转动过程中不会出现卡滞、偏磨问题，长期使用下的转动旷量控制在工程允许范围内；容纳电位计的密封盒体负责将阀片的开度转角转化为电信号，传递给整车ECU，为喷油量匹配提供核心依据，盒体采用密封结构设计，可抵御机舱内的油污、粉尘侵入，避免电位计接触不良引发的信号偏差。设计过程中优先考虑了安装边界的适配性，阀体两端的连接法兰采用标准圆形接口，匹配常规进气软管的卡箍安装尺寸，侧面预留的传感器安装位、拉线固定位都符合主流车型的通用布局，既可以作为原厂替换件的设计参考，也能用于改装车型的进气系统定制开发。在功能实现层面，踏板的转动行程与阀片开度做了线性匹配，初始怠速位置设置了机械限位结构，避免怠速工况下阀片完全关闭导致的进气不足，大负荷工况下阀片可完全开启，保证进气通道的最大流通面积，减少进气阻力。轴承支架的安装基准面与阀体法兰端面做了同轴度公差约束，保证阀片转动时与阀体内壁的间隙均匀，不会出现偏磨漏气的问题，电位计盒体的出线方向做了侧向避让设计，不会与上方的机舱盖、周边的制动管路产生空间冲突。
