重型商用车多轴悬架行走总成结构设计

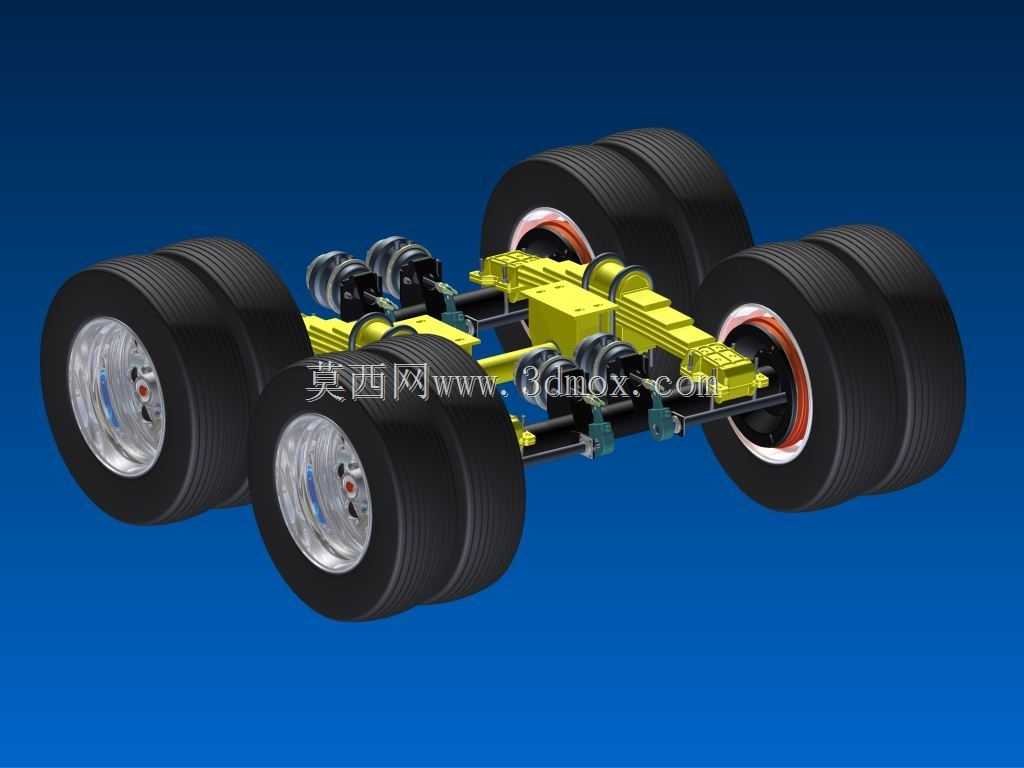

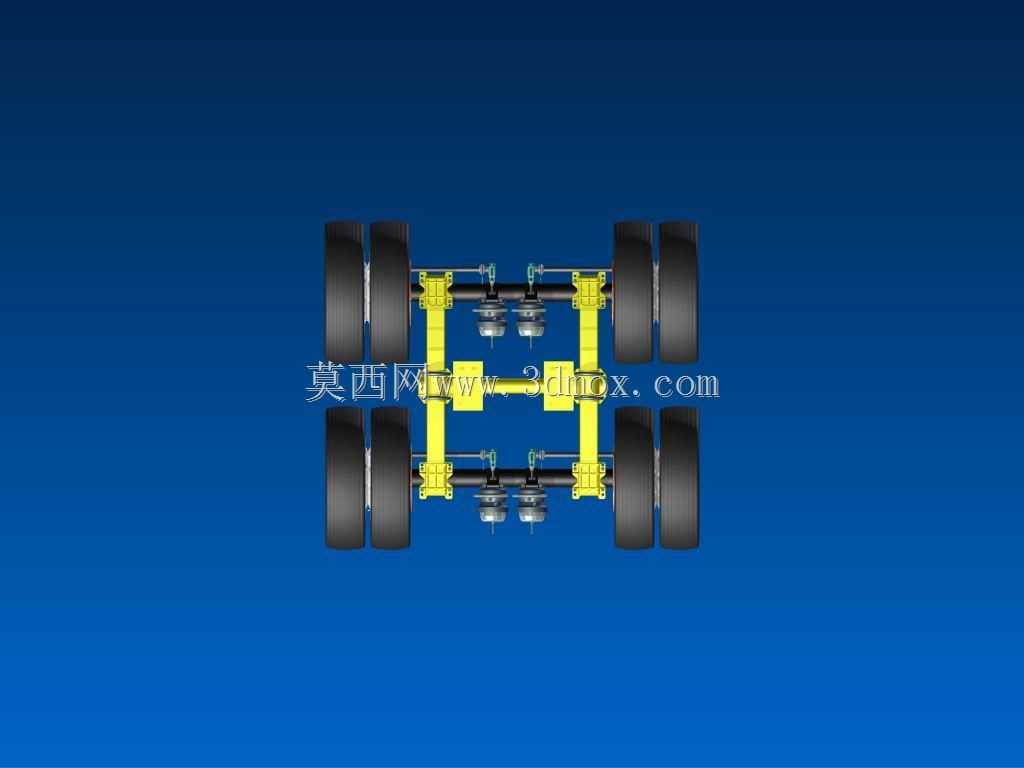

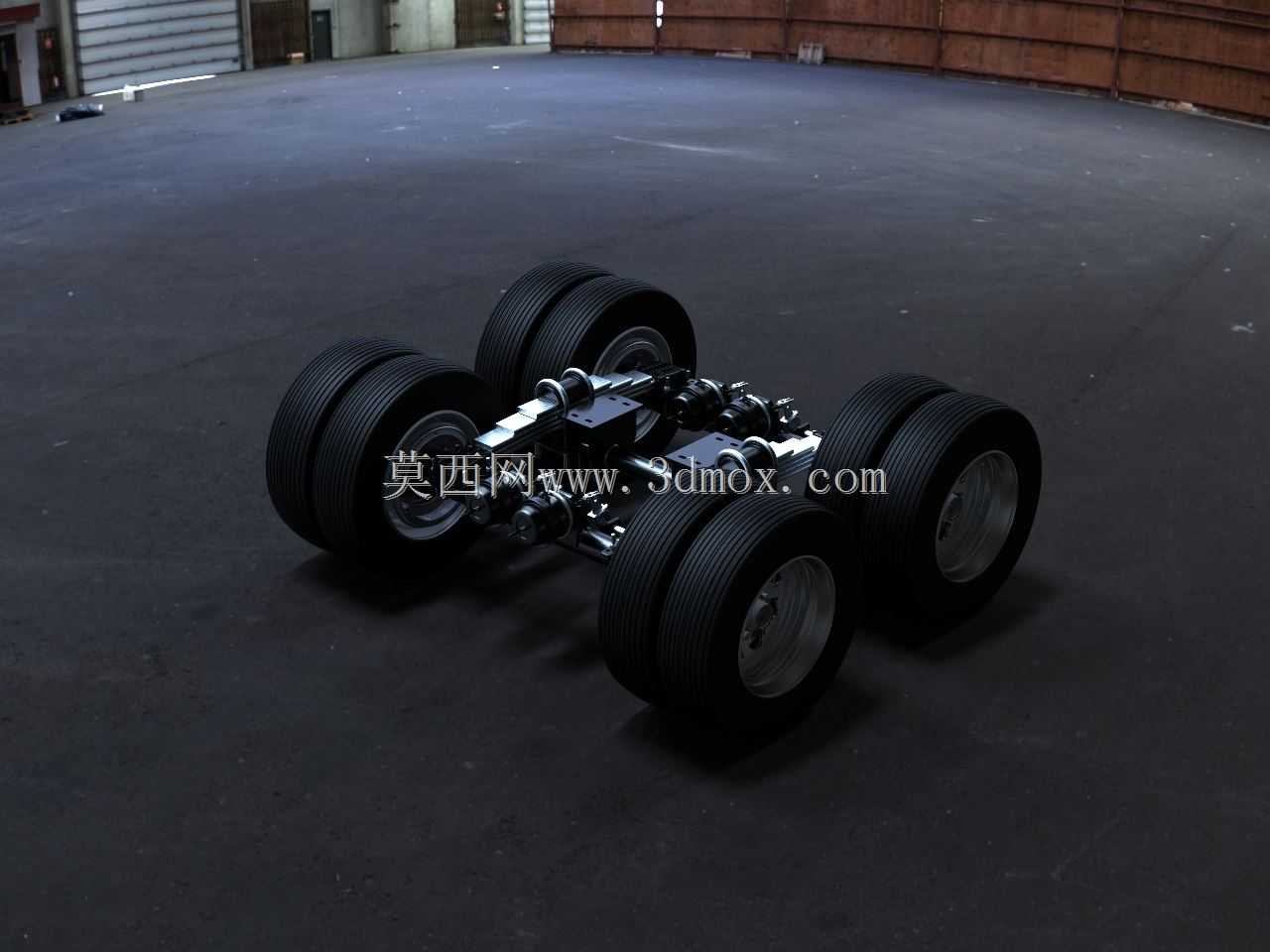

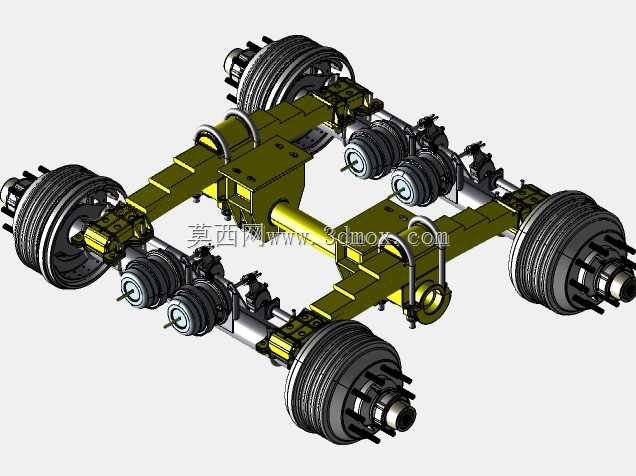

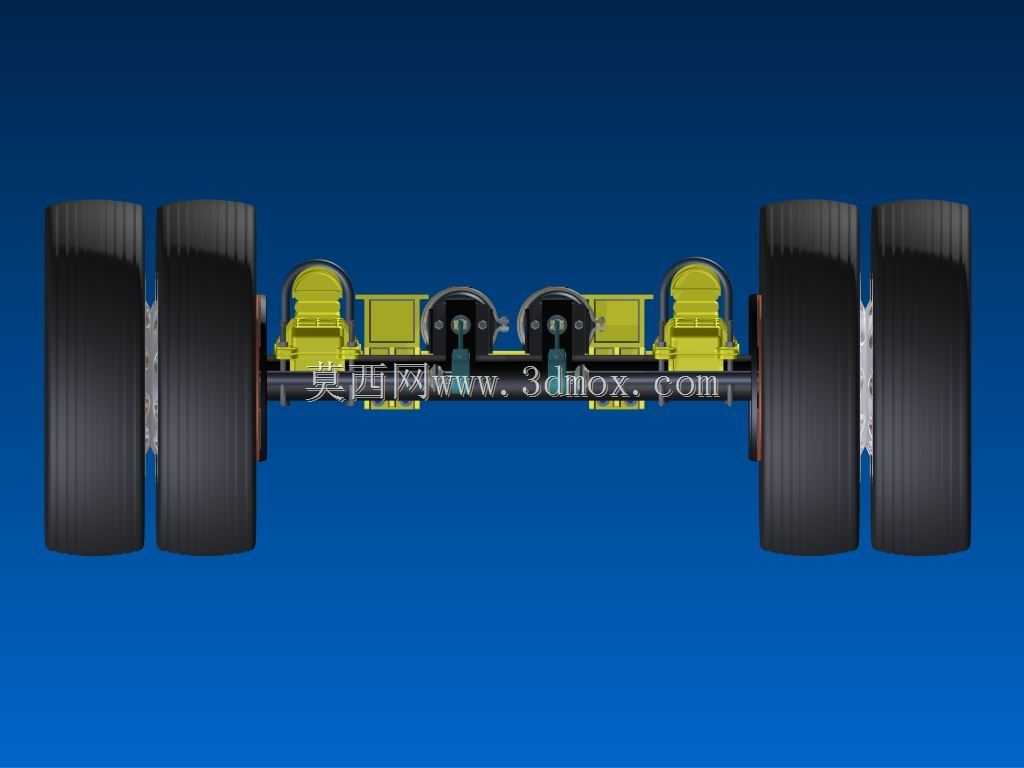

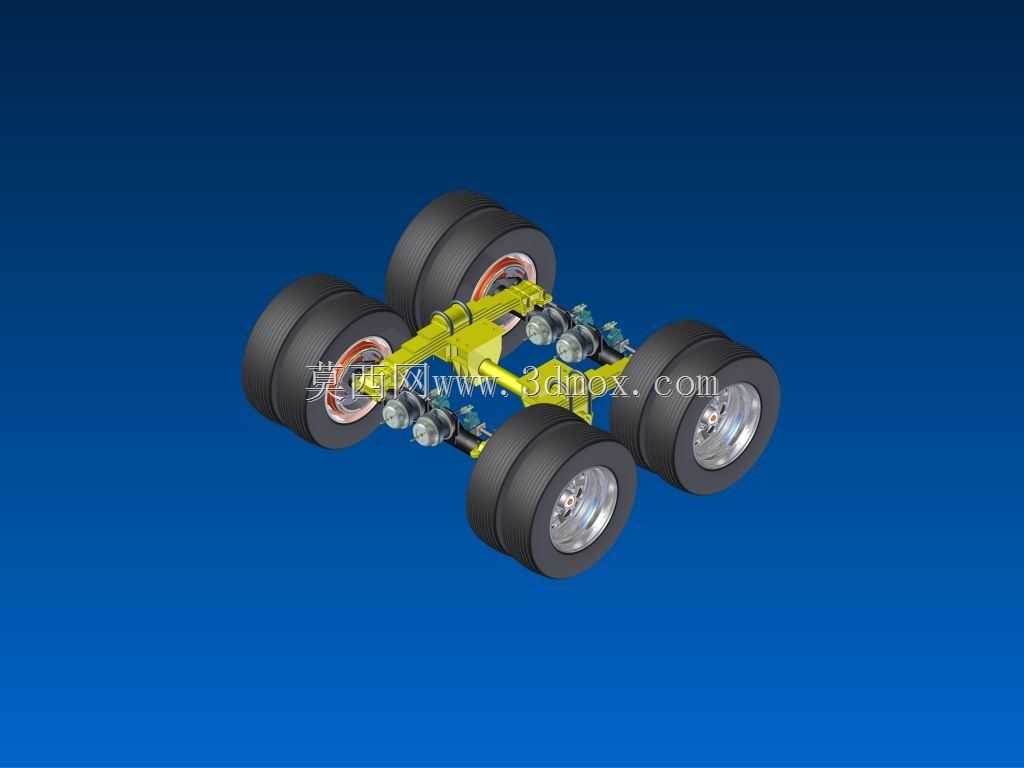

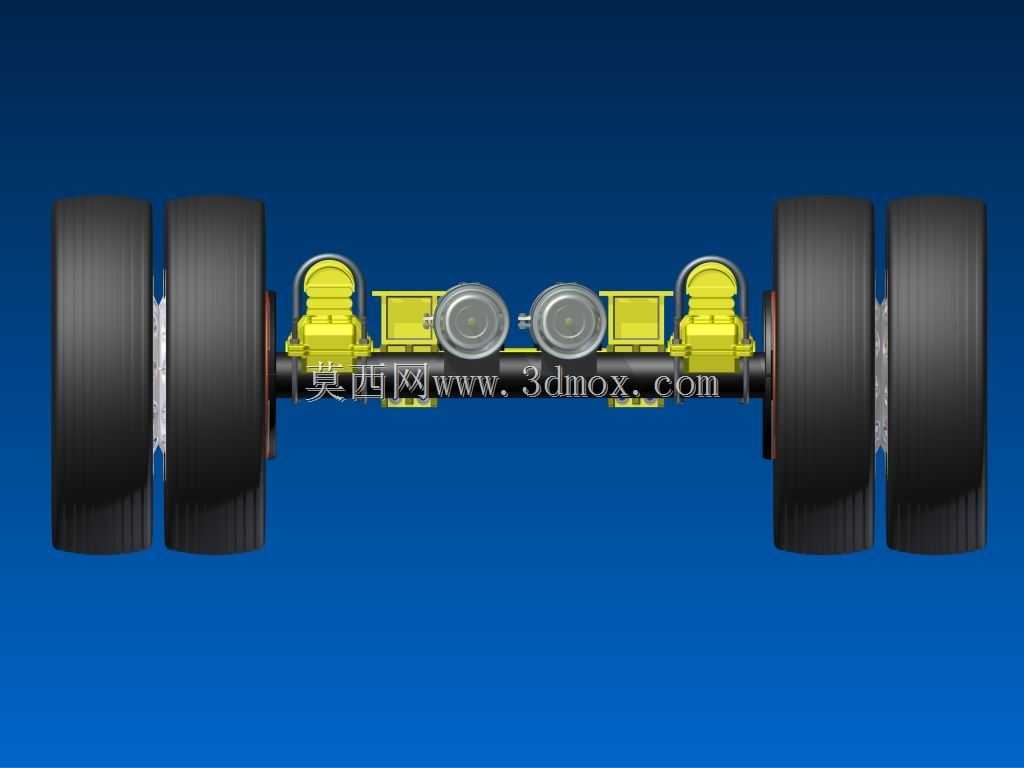

在重型货运车辆、工程专用作业车的底盘开发环节，多轴悬架行走总成的匹配设计直接决定了车辆的承载极限、行驶平顺性与复杂路况通过能力，这套多轴悬架行走结构，针对大吨位重载运输场景开发，可适配总质量数十吨级的重型载货底盘、特种作业底盘，常见于干线物流重卡、重型工程作业车、大件运输专用车的底盘配置中。整套结构采用多轴并装双胎的布局形式，每侧车桥配置双轮胎组，通过增大接地面积降低单位面积接地压强，既可以在铺装路面行驶时减少轮胎磨损与路面损伤，也能在非铺装的工地、矿区临时路面获得足够抓地力，避免重载工况下轮胎陷车、打滑的问题。悬架部分采用平衡式承重梁结构，将多根车桥的载荷通过平衡梁进行均匀分配，避免单桥载荷超限，在经过起伏路面、坑洼路段时，平衡梁可随路面起伏产生小幅摆动，让各轮胎始终保持与地面的有效接触，不会出现单轮悬空导致的载荷骤增、驱动打滑问题，同时配合悬架的弹性减震元件，过滤路面传递的高频振动，减少车架与上装部分的冲击载荷，延长底盘结构件与上装设备的使用寿命。设计过程中，首先需要明确整车的额定总质量、轴荷分配限值，以此反推每根车桥的额定承载能力，匹配对应规格的轮胎、轮毂与制动组件；其次要考虑悬架的动行程范围，预留足够的跳动空间，避免重载颠簸时轮胎与车架、货箱底部发生运动干涉，同时要兼顾转向轮的转向角度边界，确保最小转弯半径符合整车设计要求，不会因为悬架结构的布置侵占转向空间。安装边界方面，整套总成通过悬架上端的连接支座与车架纵梁进行栓接固定，连接孔位的位置度公差需要严格控制，确保装配后各车桥的平行度符合要求，避免行驶中出现轮胎偏磨、行驶跑偏的问题；制动气路、轮毂润滑管路的接口位置统一布置在车架内侧，既方便后期维护检修，也能避免行驶中被路面飞溅的碎石击打损坏。车桥内部的传动结构与差速组件匹配大速比减速齿轮，可在重载起步、爬坡工况下输出足够扭矩，同时轮端采用免维护轮毂单元设计，减少日常维保的工作量，适配长途干线运输的长周期运营需求。整套结构的各部件连接位置均预留了标准化的安装接口，可根据不同车型的车架宽度、上装载荷需求进行小幅适配调整，无需对核心结构进行重新设计，能够有效缩短新车型的底盘开发周期，降低零部件的开模与制造成本。
