户外抛物面聚光式太阳能集热装置结构

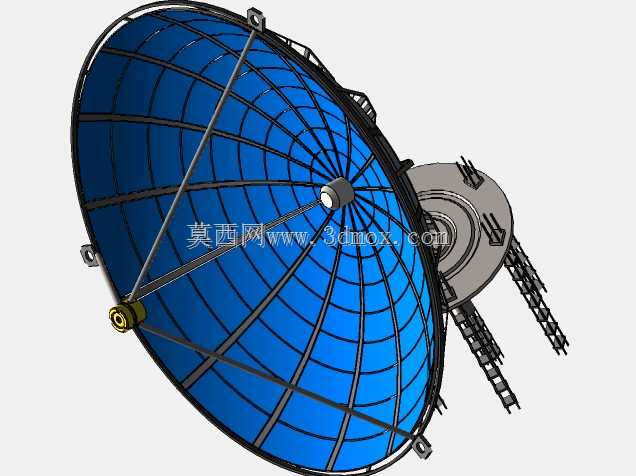

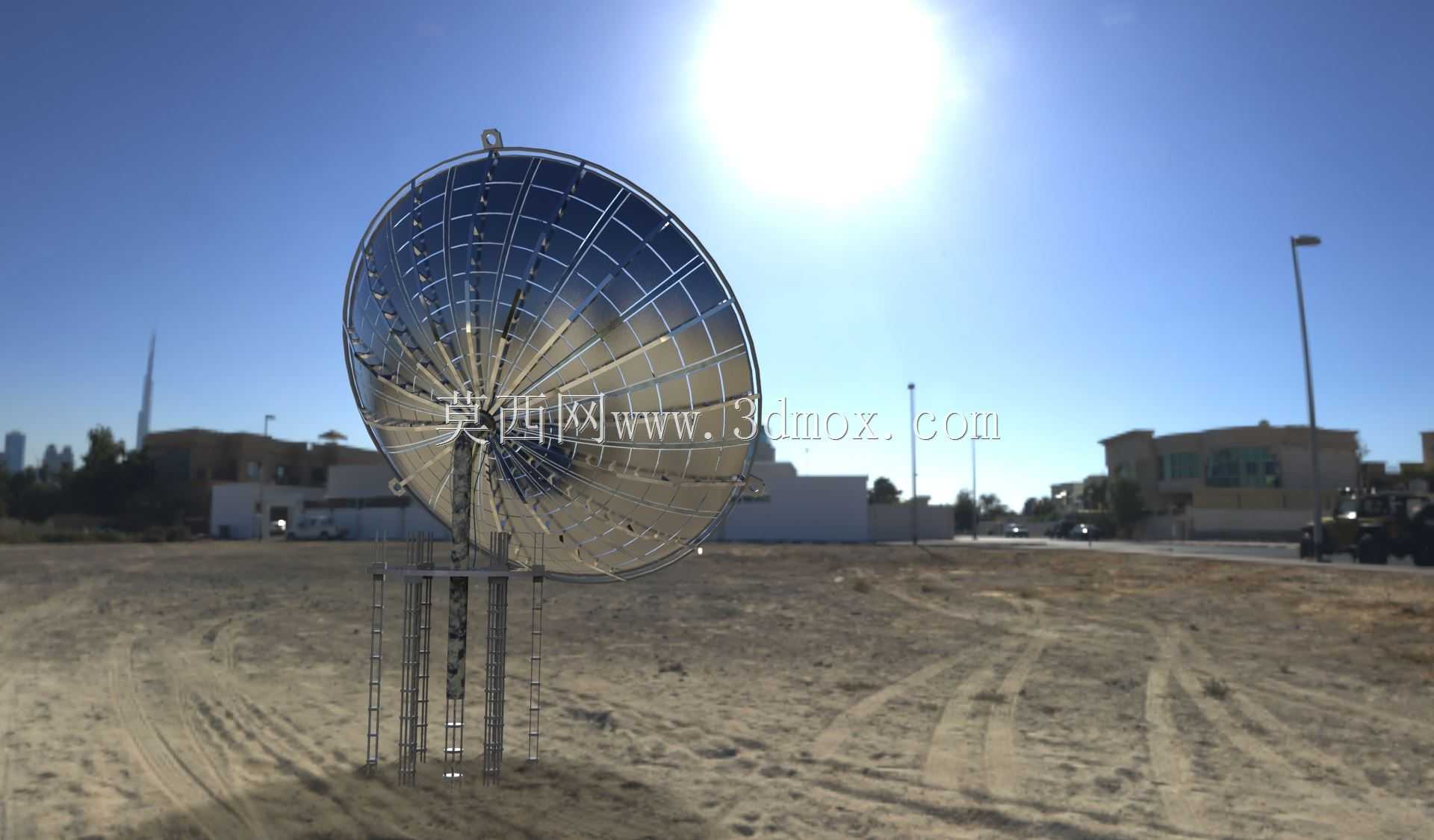

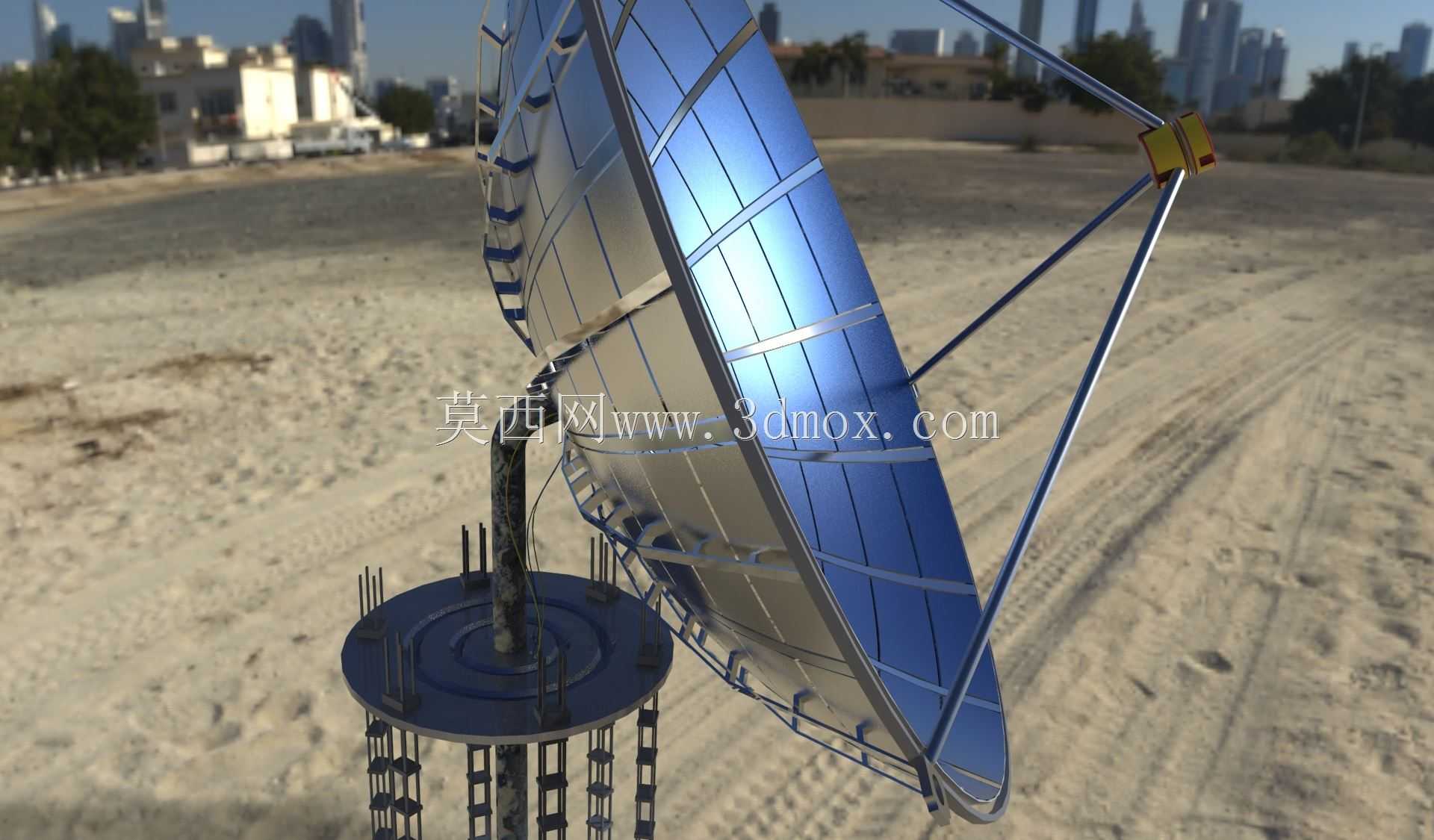

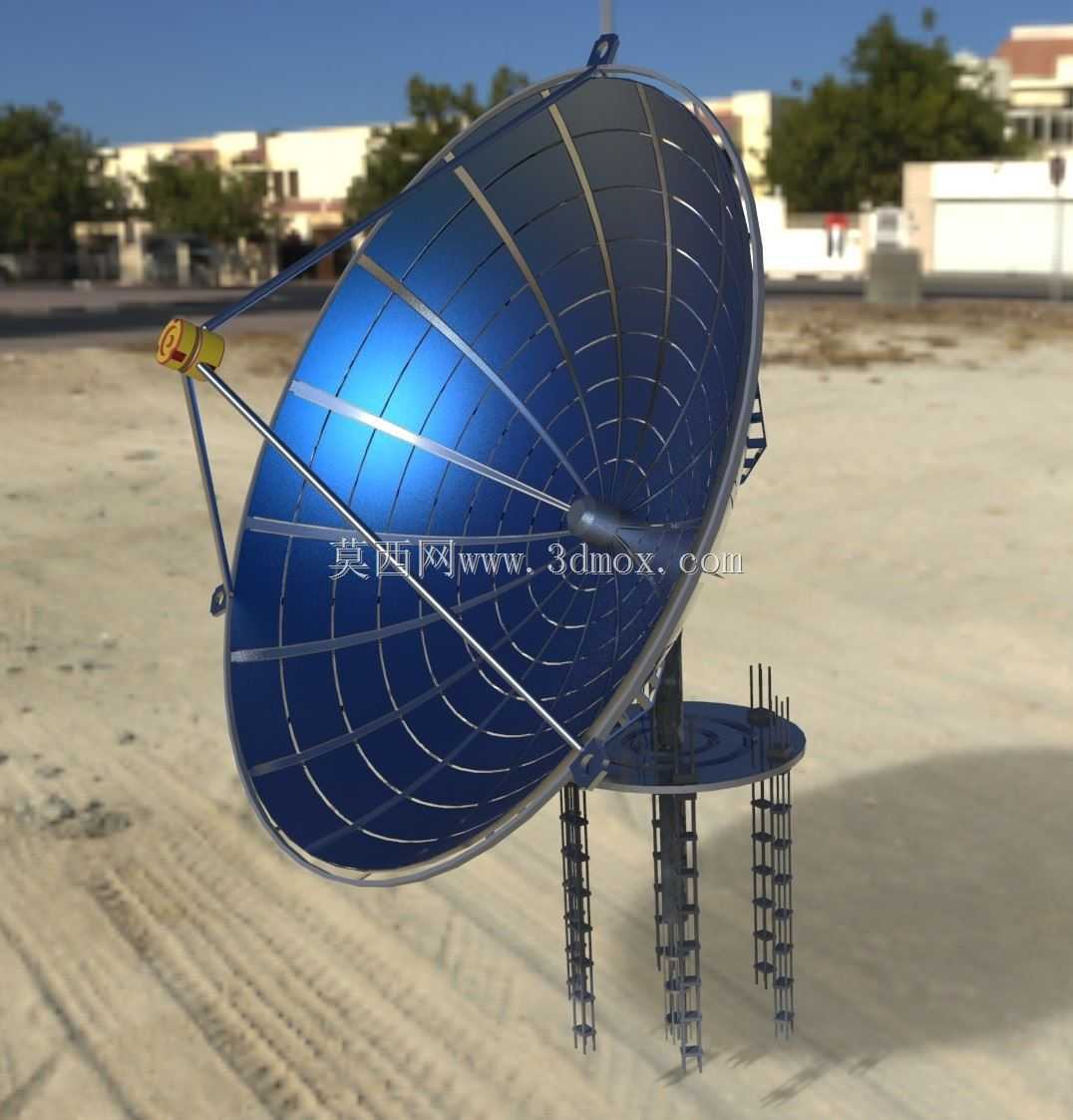

这款抛物面聚光结构的太阳能利用装置，核心应用场景集中在日照资源充足的开阔户外区域，可适配偏远地区分散式供热、小型光热发电前端集热、户外作业点位临时热能供给等实际工况，无需接入市政管网即可完成太阳能到热能的转换，适配无稳定电力供应的郊野、牧区、临时施工营地等场景的热能需求。从实际功能来看，装置依靠大尺寸抛物面反射面将平行入射的太阳光精准汇聚到焦点位置的集热组件上，焦点处可搭载换热管路、集热容器等部件，将汇聚的辐射能转化为可利用的热能，相比平板式太阳能集热结构，聚光比更高，能达到更高的集热温度，可满足沸水制备、低温蒸汽产出等更高要求的用热需求。设计层面上，反射面采用分块式格栅支撑结构，每一块反射单元都可独立调整角度，降低了整体曲面的加工成型难度，同时支撑框架采用三角桁架式连接结构，在保证整体结构刚度的前提下尽可能降低自重，减少户外安装时的基础承载要求。反射面背部的支撑立柱搭配底部的安装平台，预留了多组地脚固定点位，可适配混凝土浇筑基础、钢架架空平台等不同安装条件，立柱与反射面的连接节点预留了俯仰角度调节余量，可根据安装点位的纬度调整反射面的倾角，保证不同季节正午时段太阳光都能垂直入射到反射面，最大化聚光效率。底部的支撑腿采用等距分布的格构式结构，单腿预留了多层螺栓固定位，可根据现场地面平整度调整安装高度，抵消户外场地的高差带来的安装偏差，同时格构结构的风阻更小，可降低强风天气下装置受到的风载荷，提升户外长期运行的结构稳定性。焦点位置的集热组件安装支架采用可调节式设计，可根据实际搭载的集热部件尺寸调整与反射面的距离，精准匹配抛物面的焦距位置，避免聚光焦点偏移导致的集热效率下降。反射面边缘设置的吊环结构，方便现场吊装作业时的绳索固定，降低户外高空或大尺寸构件安装的操作难度，整体结构的连接节点多采用标准紧固件装配，无需现场焊接作业，可快速完成拆解运输与现场组装，适配交通不便的偏远区域的运输安装条件。
