SKF调心滚子轴承高精度三维结构

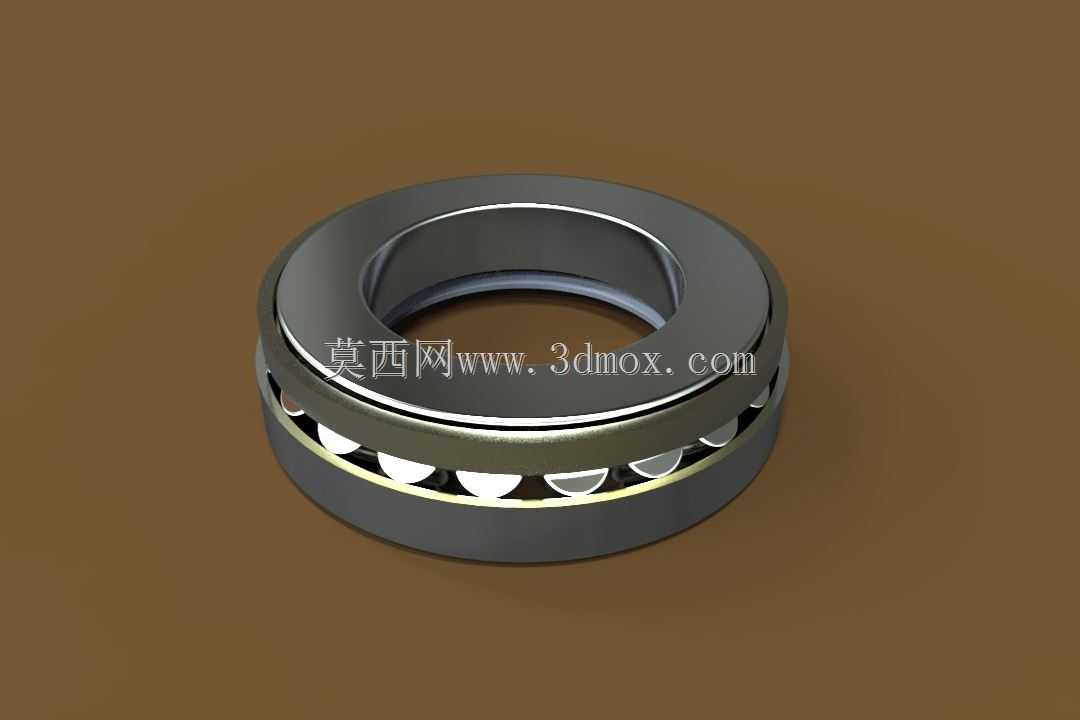

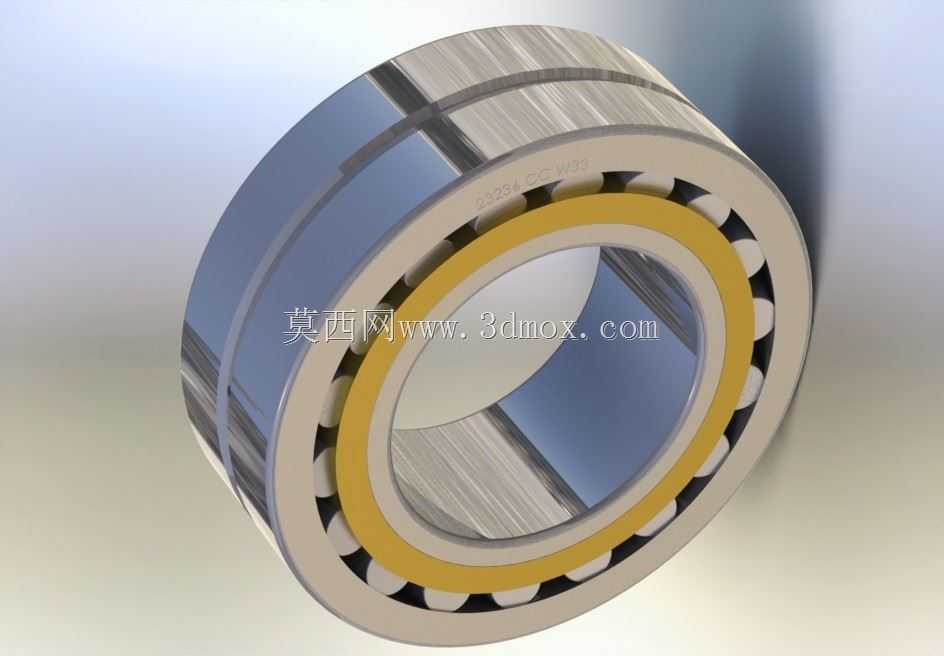

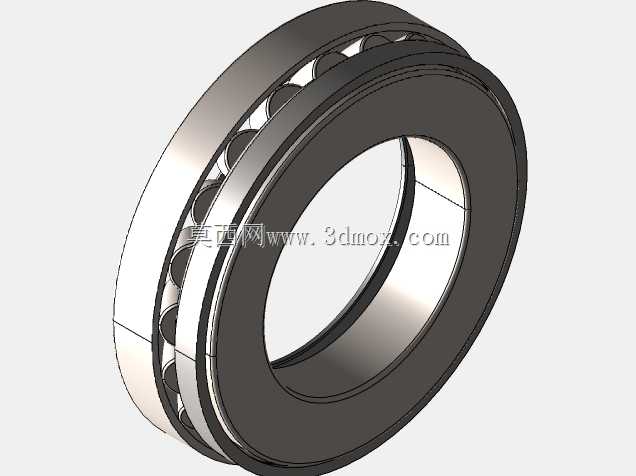

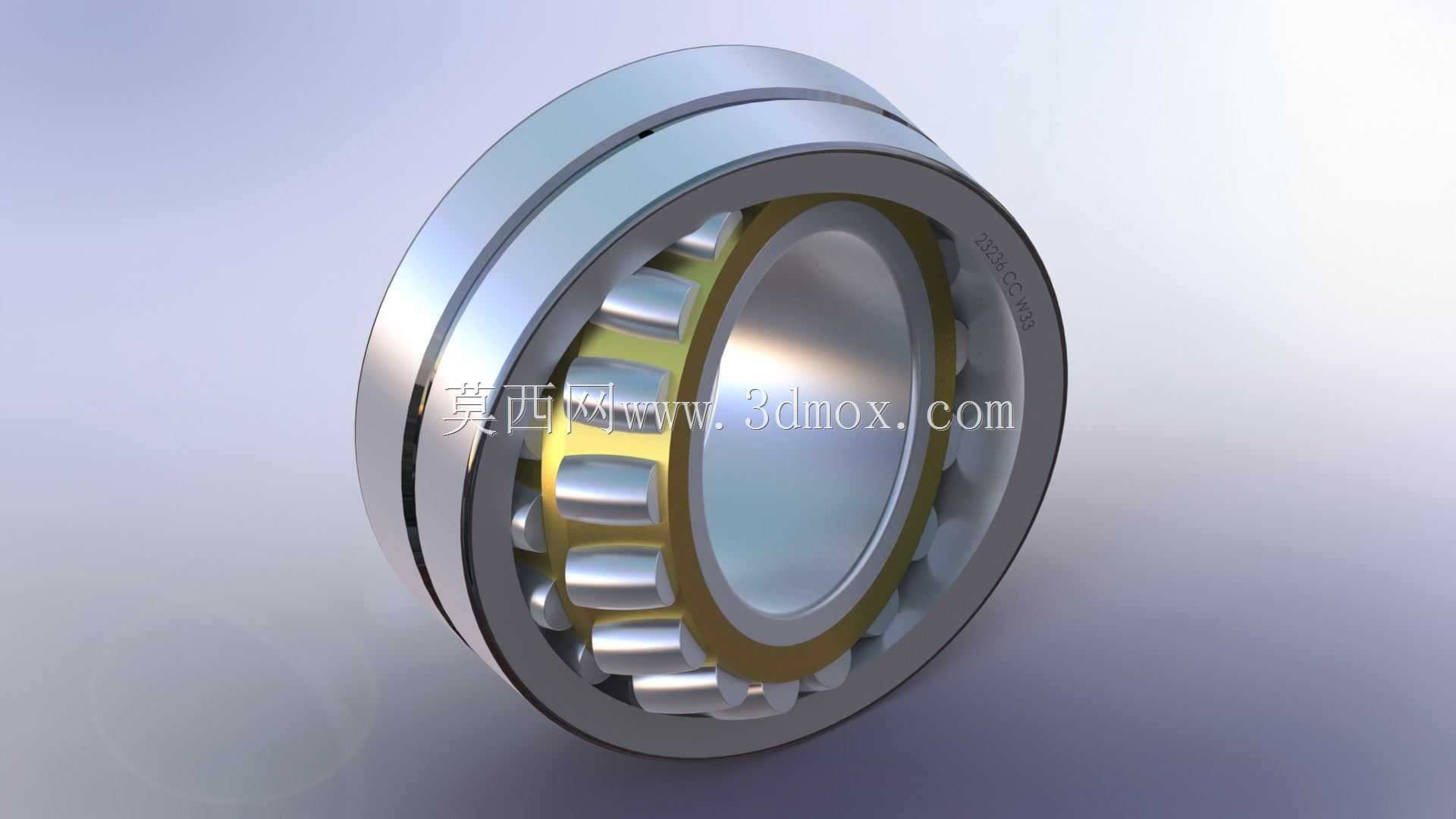

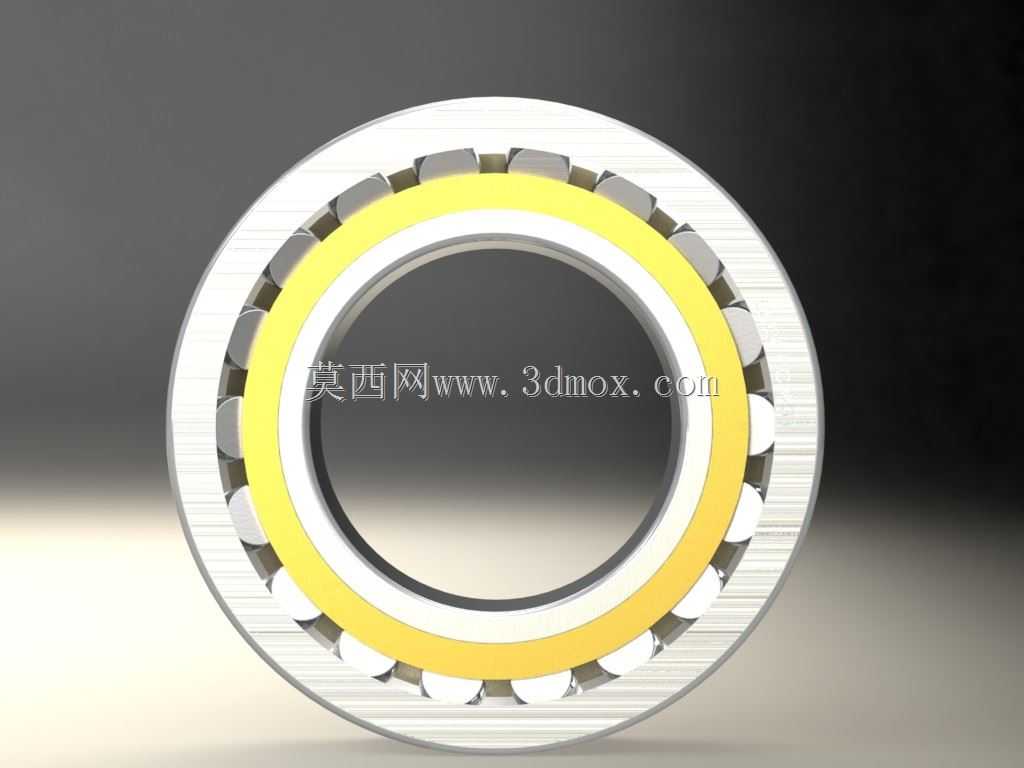

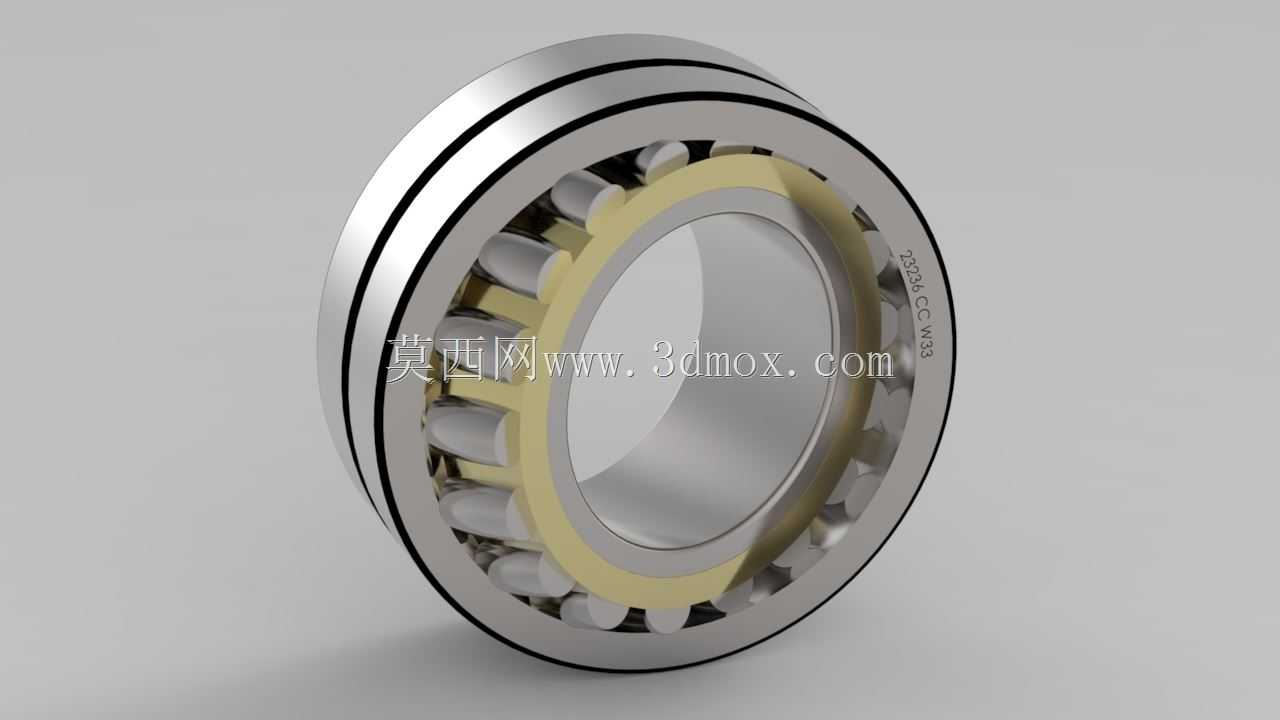

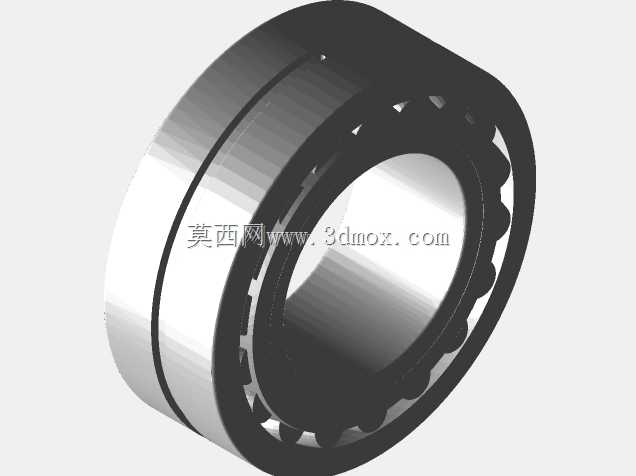

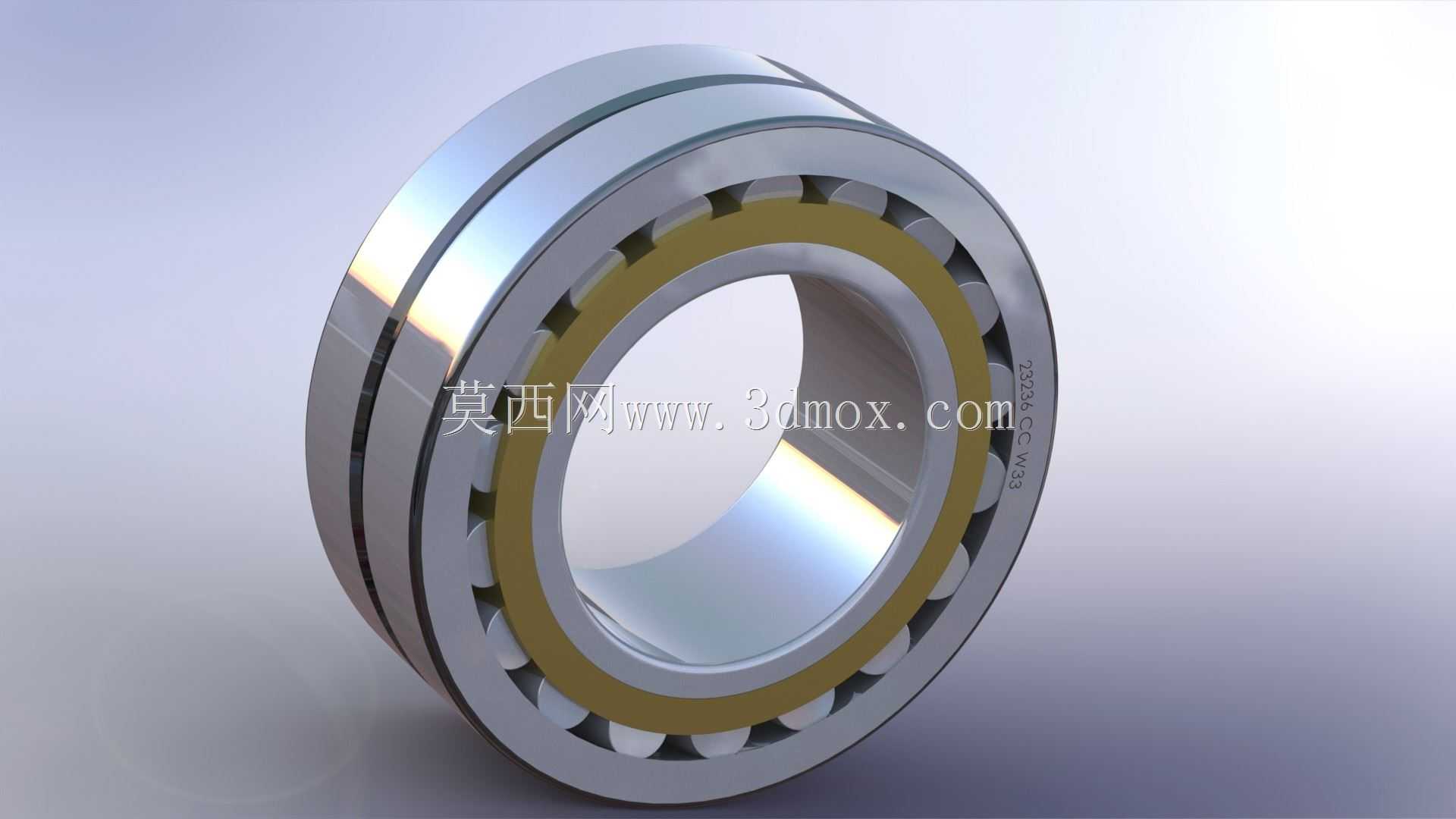

在冶金轧机、矿山破碎设备、大型风机、造纸烘缸这类重载且存在轴系挠曲变形的工况场景中，调心滚子轴承是核心的旋转支撑部件，本次构建的SKF系列调心滚子轴承三维结构，完全还原了实体产品的装配逻辑与细节特征。从实际设备选型的角度出发，这类轴承主要承担径向重载，同时可承受双向的轴向载荷，当设备运行过程中轴受载出现弯曲变形、或者安装座孔存在一定同轴度误差时，轴承内圈与外圈之间可产生适量的角度偏移，不会出现卡滞、异常磨损的问题，这也是它区别于深沟球轴承、圆柱滚子轴承的核心功能特性。建模过程中，首先明确了内圈的双滚道曲面曲率，两个滚道呈一定角度倾斜，与球面滚子的外球面曲率完全匹配，保证滚子与滚道的接触应力均匀分布，避免局部应力集中导致的早期点蚀；保持架采用黄铜实体结构，兜孔的弧度完全贴合滚子的球面轮廓，既能够均匀分隔每颗滚子，避免滚动体之间相互摩擦碰撞，又能在运转过程中引导滚子平稳进入承载区，降低高速运转时的保持架振动。外圈的外圆柱面为基准安装面，建模时严格控制了外径的尺寸公差带，与轴承座孔的配合可根据工况选择过渡或者小过盈配合；内圈的内孔为圆柱孔（部分同系列产品可做锥孔结构），与轴颈的配合需根据载荷大小选择合适的过盈量，避免运转过程中内圈与轴出现相对爬动。从安装边界来看，建模时预留了两侧密封件的安装空间，同时还原了轴承的润滑槽结构，润滑脂可通过外圈的注油槽进入滚道区域，在滚子与滚道接触面形成稳定的油膜，降低摩擦温升。实际装配时需要注意，这类轴承的安装不能通过敲击滚动体传递压力，需采用热装或者专用工装压装内圈，避免损伤滚道与滚子表面。整个模型的各部件装配关系完全符合实物的装配逻辑，滚动体可沿滚道实现相对转动，保持架与滚动体的间隙控制在合理范围内，既可以用于设备的虚拟装配干涉检查，也能作为选型阶段的结构参考，帮助设计人员快速确认轴承安装位置的轴肩高度、座孔挡边尺寸，避免出现安装干涉、定位失效的问题。在重载低速的工况下，这类轴承的滚子与滚道为线接触形式，承载能力远高于同尺寸的球轴承，同时调心特性可补偿轴系的不对中误差，大幅降低设备的维护频次，延长整体的运行寿命。
