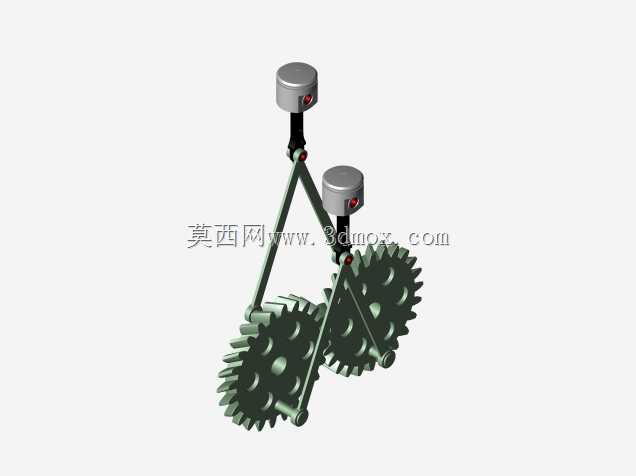

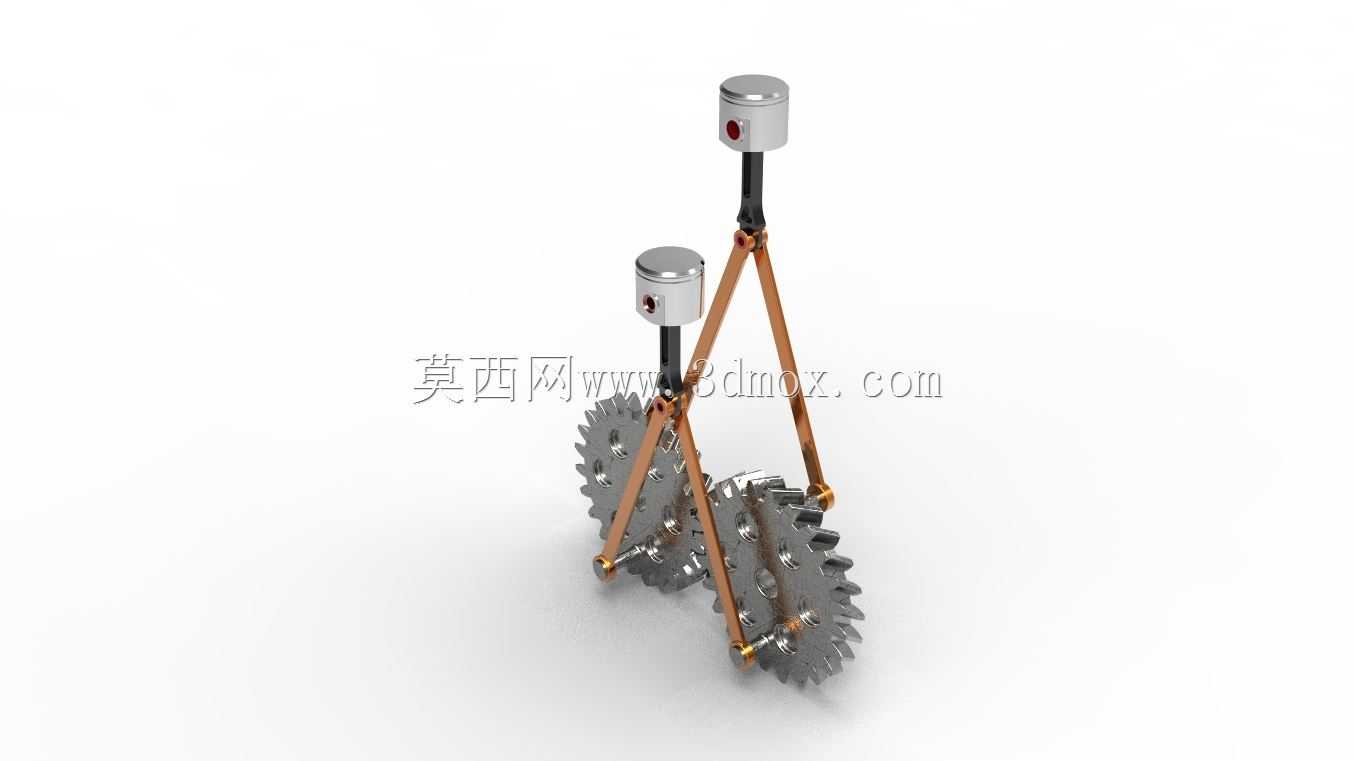

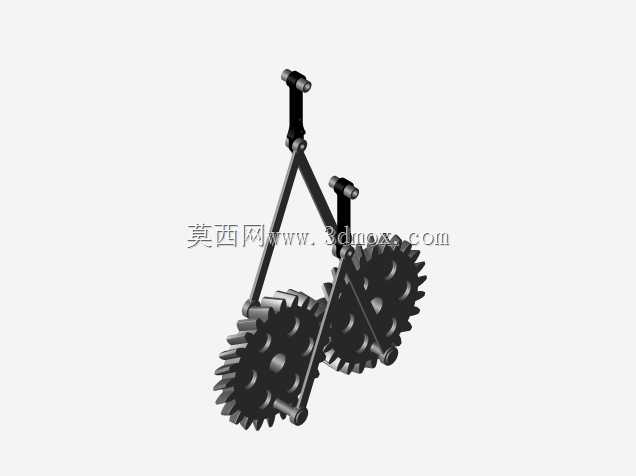

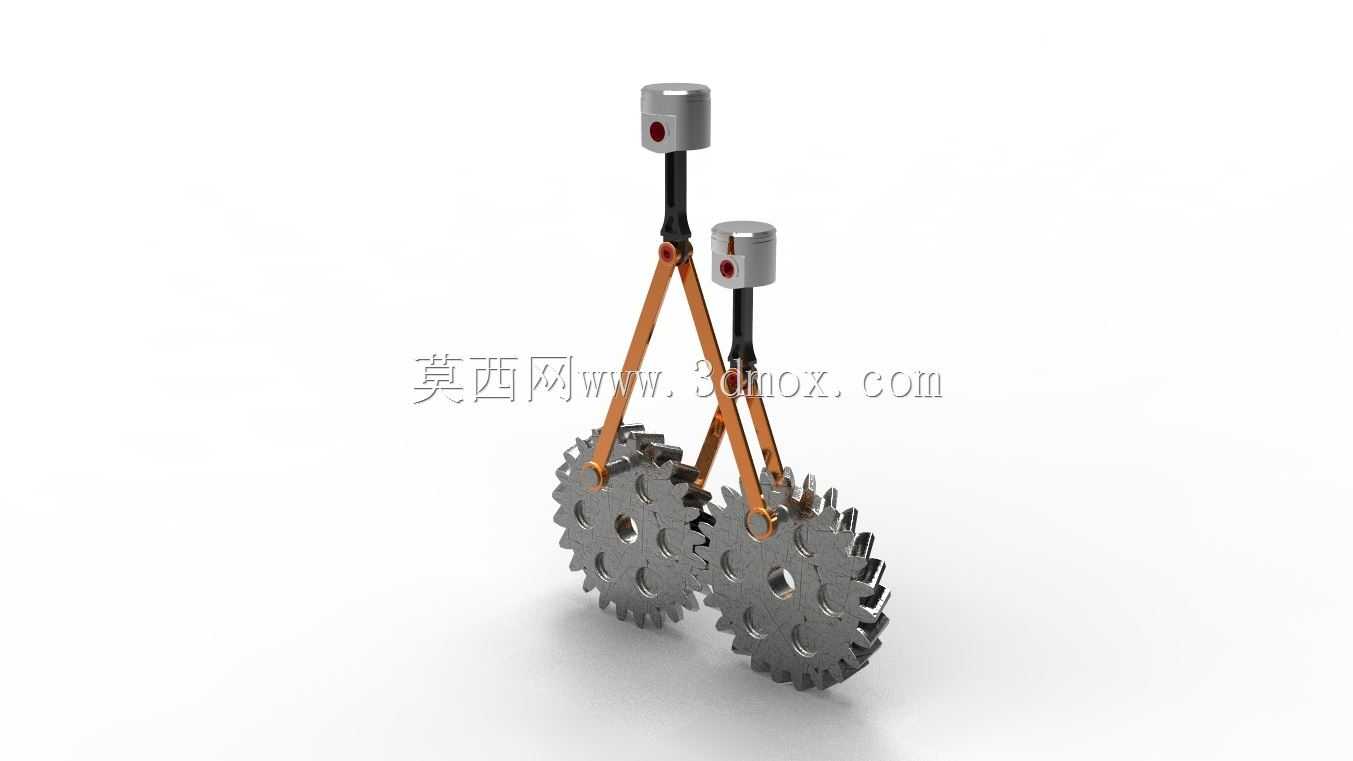

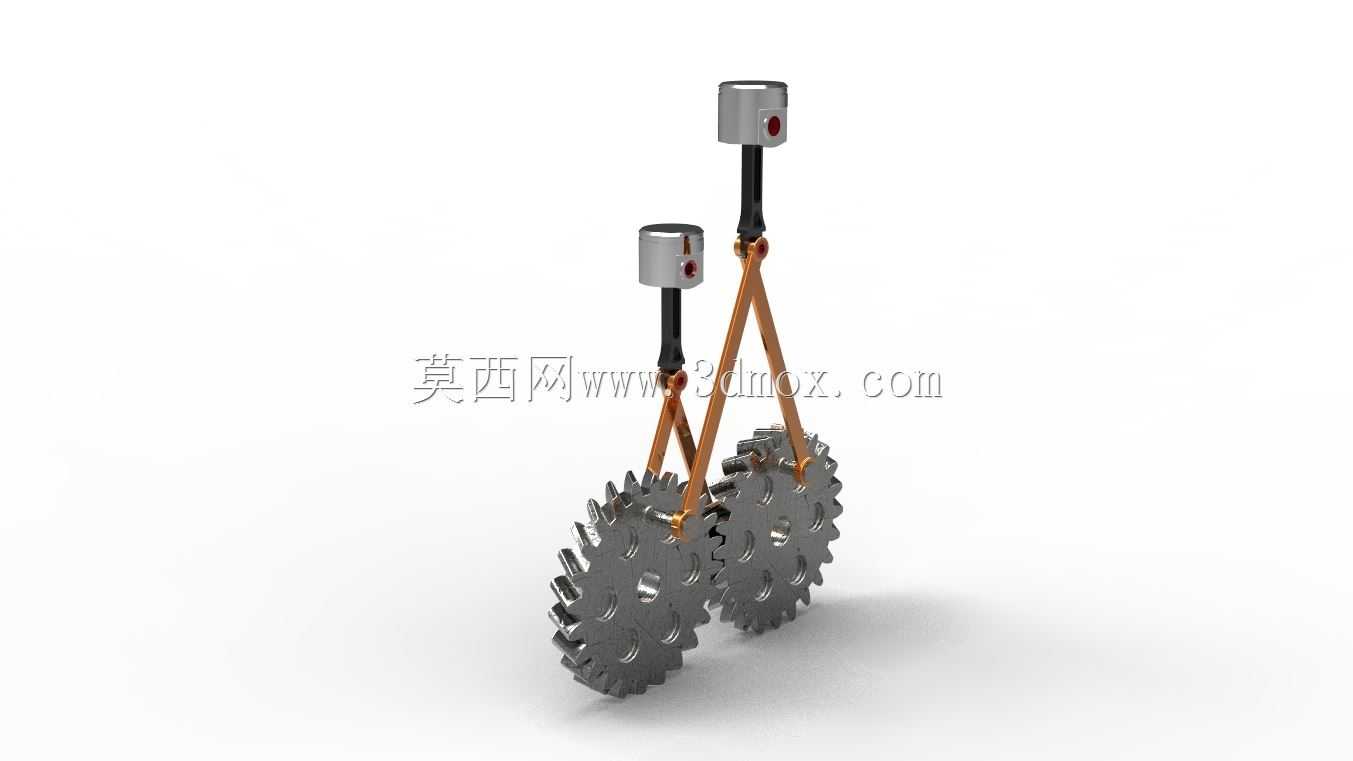

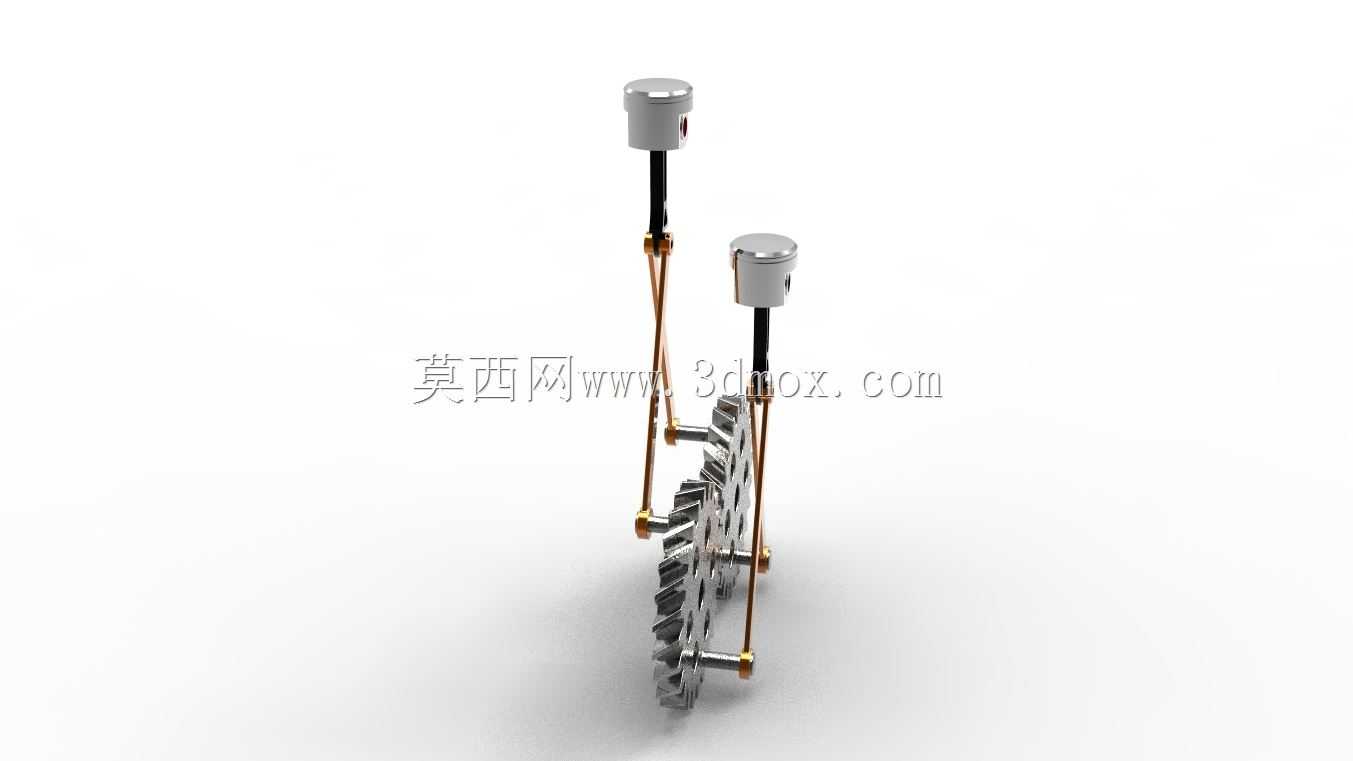

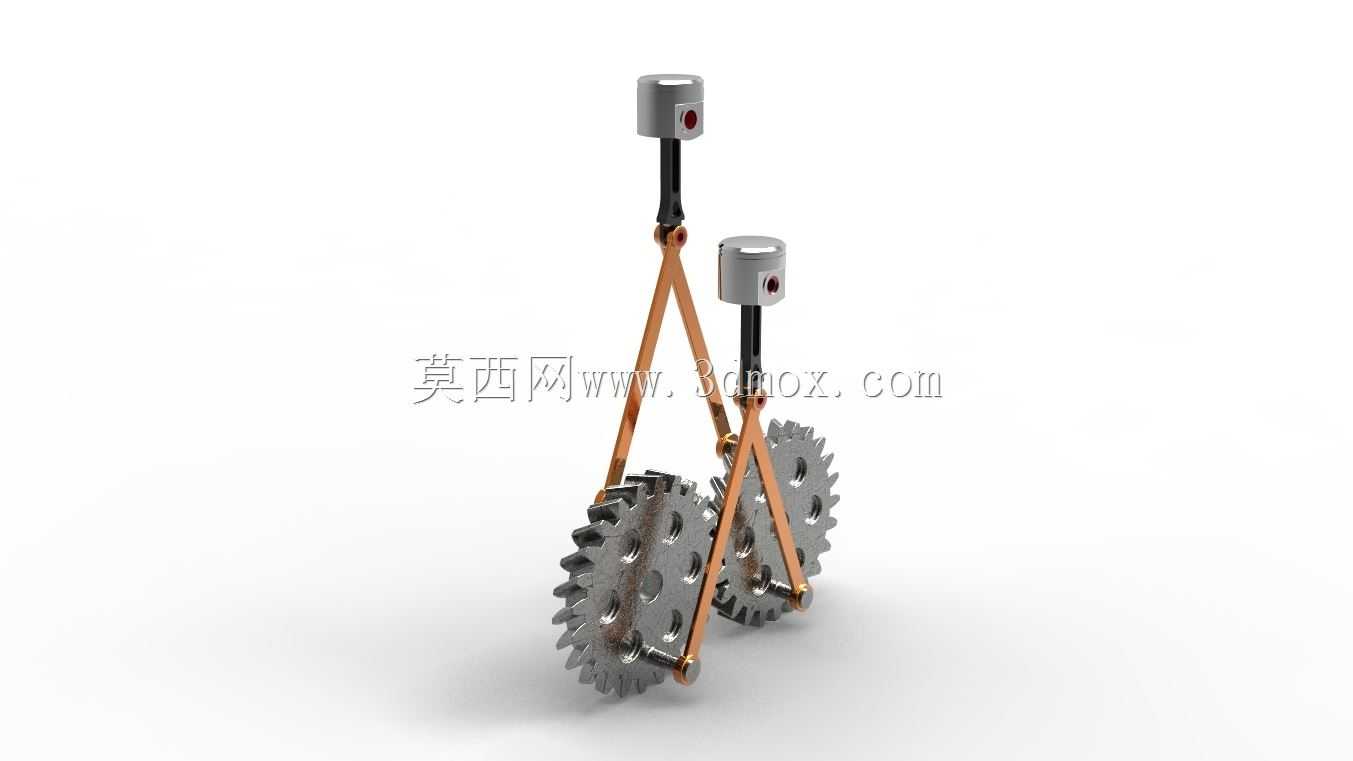

双齿轮联动活塞曲柄传动结构

项目分类:3D模型 发布时间:2021-08-23 ID:242736
  • 双齿轮联动活塞曲柄传动结构
  • 双齿轮联动活塞曲柄传动结构
  • 双齿轮联动活塞曲柄传动结构
  • 双齿轮联动活塞曲柄传动结构
  • 双齿轮联动活塞曲柄传动结构
  • 双齿轮联动活塞曲柄传动结构
  • 双齿轮联动活塞曲柄传动结构
  • 双齿轮联动活塞曲柄传动结构
  • 双齿轮联动活塞曲柄传动结构

这套传动结构采用双平行赫利克斯齿轮作为核心动力传递部件,搭配两组对称布置的活塞连杆组件,可实现旋转运动与直线往复运动的双向转换,在小型内燃机、往复式动力输出单元、教学演示教具等场景中具备较高的参考价值。从实际应用层面看,这类结构常被用于小排量单缸或双缸动力单元的原理验证环节,也可作为机械原理课程中曲柄滑块、齿轮啮合传动的具象演示载体,帮助设计人员直观理解相位差180度的双活塞联动逻辑,避免在实际样机试制阶段出现运动干涉问题。设计过程中,首先需要确定齿轮的模数、齿数以匹配预设的传动比,两个齿轮参数完全一致,啮合侧隙控制在0.02-0.05mm区间,既保证传动过程无卡滞,也不会因间隙过大产生反向冲击。连杆部分采用两端铰接结构,下端与齿轮端面的偏心销连接,偏心距直接决定活塞的行程长度,上端与活塞销座铰接,活塞外径与配套缸筒的配合间隙控制在H7/g6公差带,保证往复运动顺畅无卡滞。安装边界方面,双齿轮的中心距需严格按照齿轮啮合参数计算确定,两个活塞的轴线保持平行且与齿轮端面垂直,偏心销的位置需保证两个活塞的运动相位完全对称,当其中一个活塞运行至上止点时,另一个活塞恰好运行至下止点,以此抵消部分往复惯性力,降低整体运行振动。结构材质选择上,齿轮、活塞销、偏心销等承载部件采用合金钢材质,经调质处理后表面淬火提升耐磨性,连杆可采用不锈钢或优质碳素钢,兼顾结构强度与轻量化需求。从功能特性来看,这套结构通过齿轮同步啮合保证两个活塞的运动相位精准,相比单组曲柄滑块结构,动力输出更平顺,往复惯性力的平衡效果更好,在小型动力设备、精密往复运动机构中可直接参考其结构逻辑进行适配设计,建模过程中已完成所有运动副的约束校验,不存在运动死点或干涉区域,可直接导入动力学仿真软件进行运动学、动力学分析,验证不同转速下的受力情况与运动轨迹。
