三啮合圆柱齿轮组静力学变形分析结构

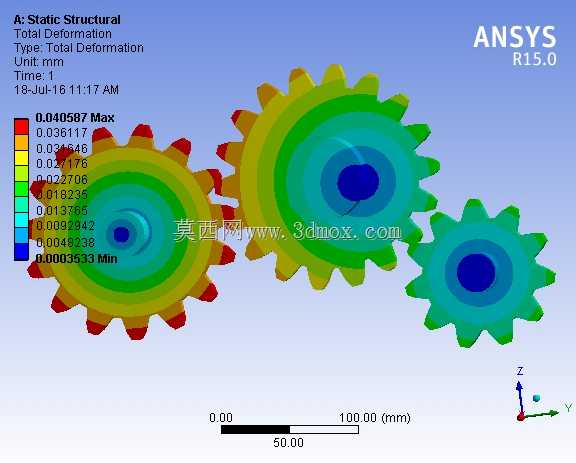

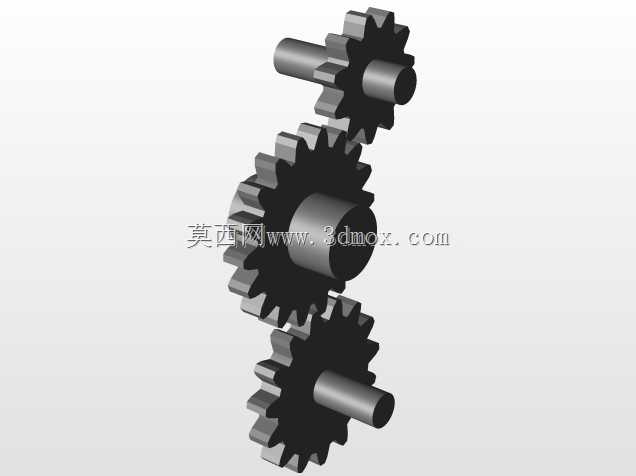

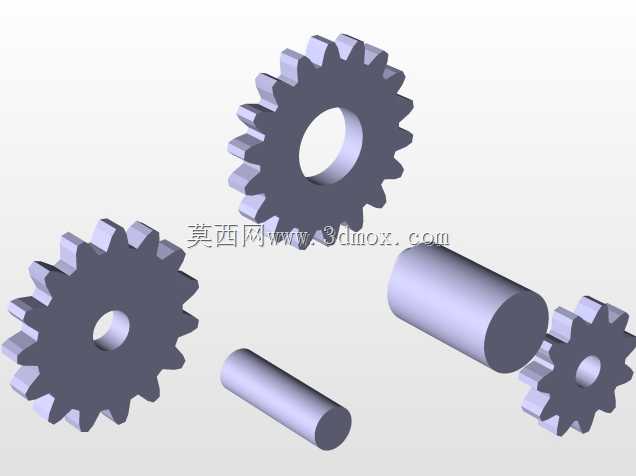

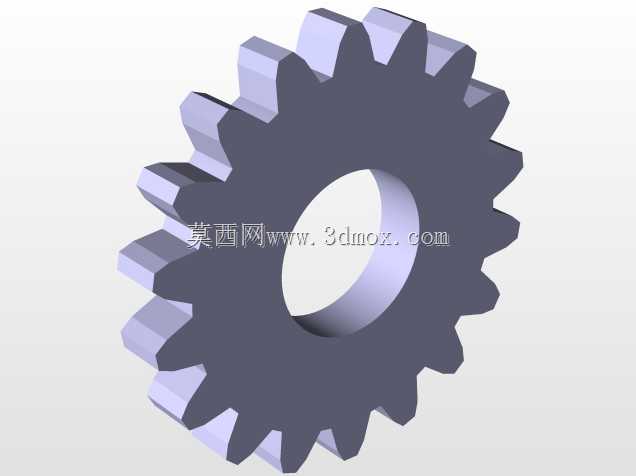

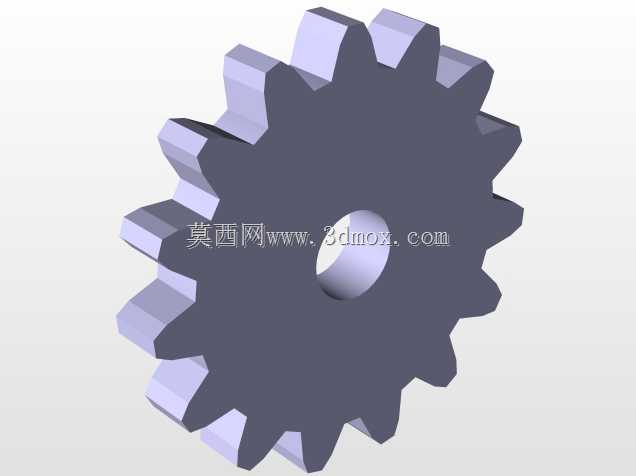

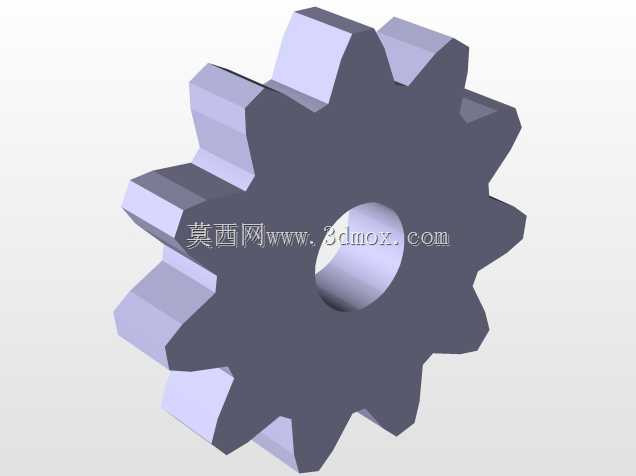

这套三圆柱齿轮啮合结构，常见于中小功率的平行轴传动场景，比如轻工输送线的动力传递单元、小型机床的进给传动链路、包装设备的同步驱动机构里，都能见到这类多齿轮串联啮合的布局。不同于单对齿轮传动，三齿轮啮合的结构可以在有限的安装空间内实现更大的传动比分配，同时调整动力输出的转向，适配设备内部紧凑的动力排布需求，不需要额外增加中间换向构件，能有效压缩传动单元的整体占用空间。从结构设计逻辑来看，三个齿轮采用渐开线圆柱直齿齿形，齿廓参数经过匹配校验，啮合过程中重合度满足平稳传动要求，相邻齿轮的中心距严格按照齿顶隙、侧隙的标准范围设定，避免运转过程中出现齿面卡滞、啮合冲击过大的问题。图中呈现的静力学变形分析结果，是在额定载荷工况下对齿面、轮辐、轮毂各部位的变形量做的仿真校验，从云图分布能看到，齿顶啮合区域的变形量相对更大，轮毂安装孔位置变形量最小，这一结果可以给结构优化提供依据，比如针对齿顶边缘做适当的修形处理，降低局部应力集中带来的变形过量问题，同时轮辐部分的厚度设计也可以结合变形数据做轻量化调整，在保证结构刚度满足长期运转要求的前提下，减少不必要的材料耗用。在安装边界层面，三个齿轮的安装轴孔保持平行度公差在IT7级范围内，轴孔与支撑轴的配合采用过渡配合，保证运转过程中不会出现轴孔偏心导致的啮合偏载，齿轮组的轴向定位通过轴肩与挡圈实现，轴向窜动量控制在0.1mm以内，避免轮齿啮合错位。实际应用中，这类齿轮组的润滑采用脂润滑或者稀油飞溅润滑，根据运转转速区间选择适配的润滑方式，转速低于1000rpm时多用脂润滑，维护周期更长，高转速工况下则采用稀油润滑，同时带走啮合产生的热量，降低齿面磨损速率。设计过程中还要考虑相邻齿轮的齿数匹配，避免出现齿数公约数过大导致的齿面磨损不均问题，通常会让啮合齿轮的齿数互为质数，让每个轮齿都能均匀参与啮合，延长整套传动结构的使用寿命。
