模拟指示仪表指针组件结构设计

项目分类:3D模型 发布时间:2021-08-23 ID:242881
  • 模拟指示仪表指针组件结构设计
  • 模拟指示仪表指针组件结构设计
  • 模拟指示仪表指针组件结构设计
  • 模拟指示仪表指针组件结构设计
  • 模拟指示仪表指针组件结构设计

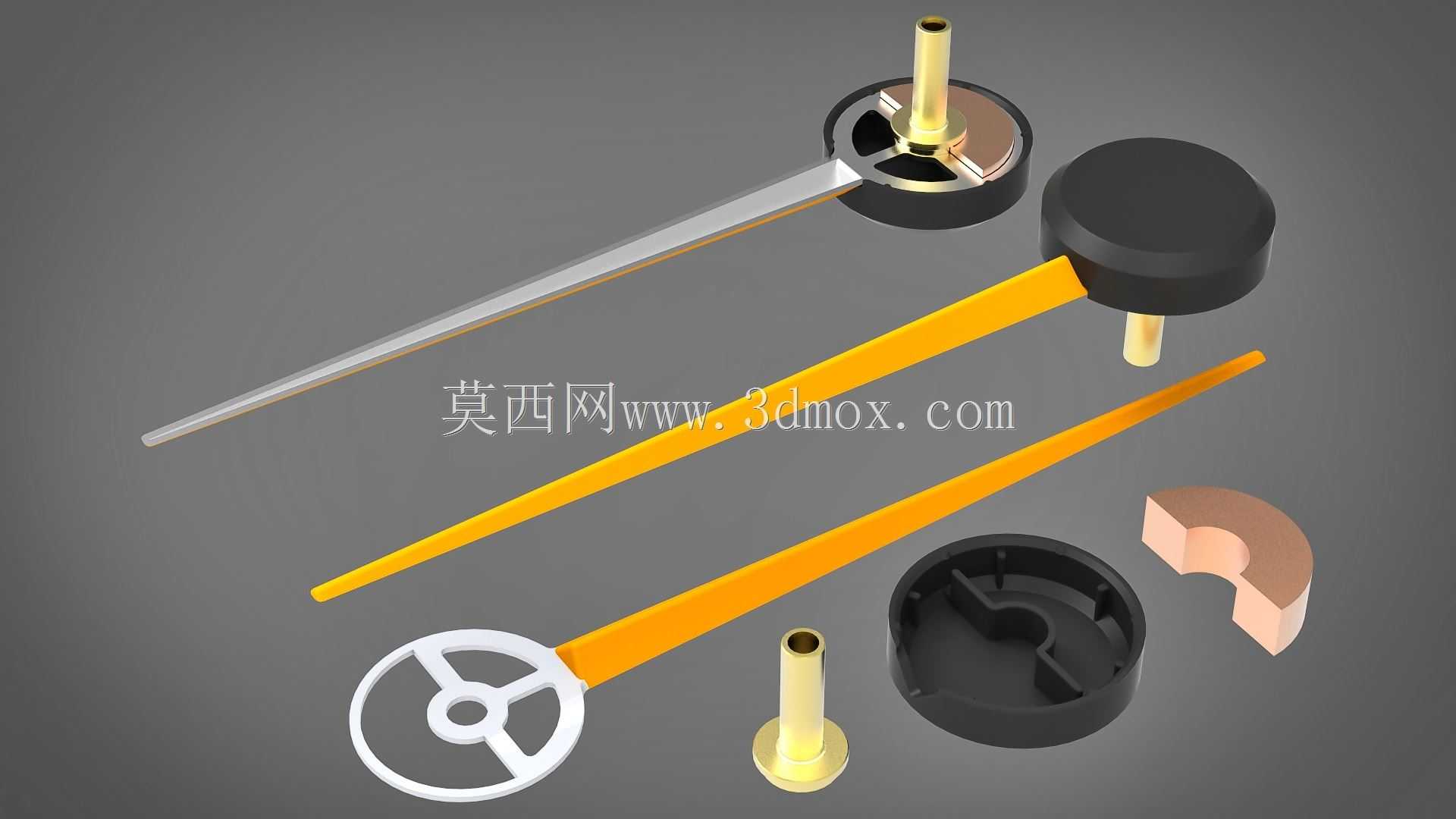

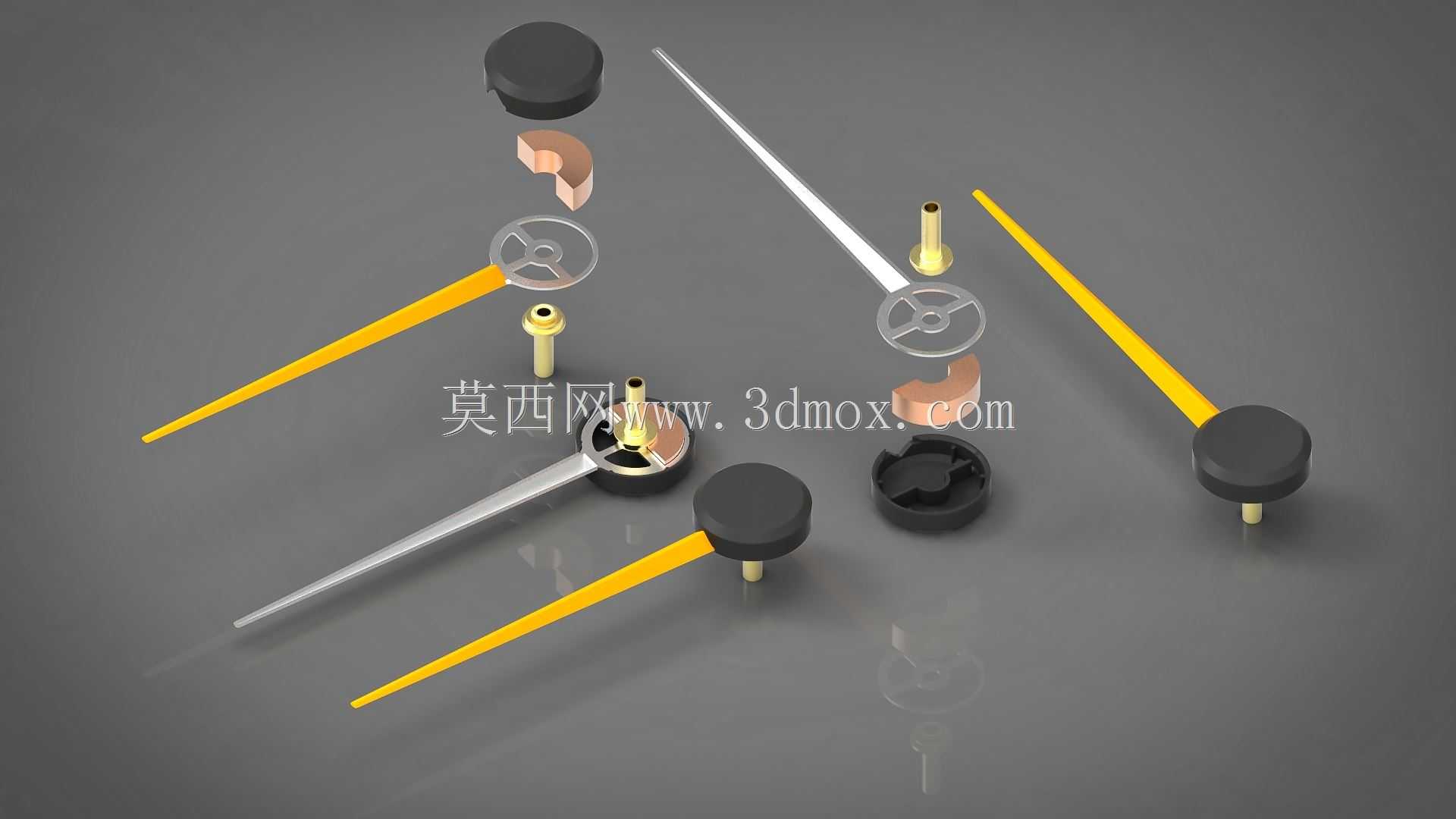

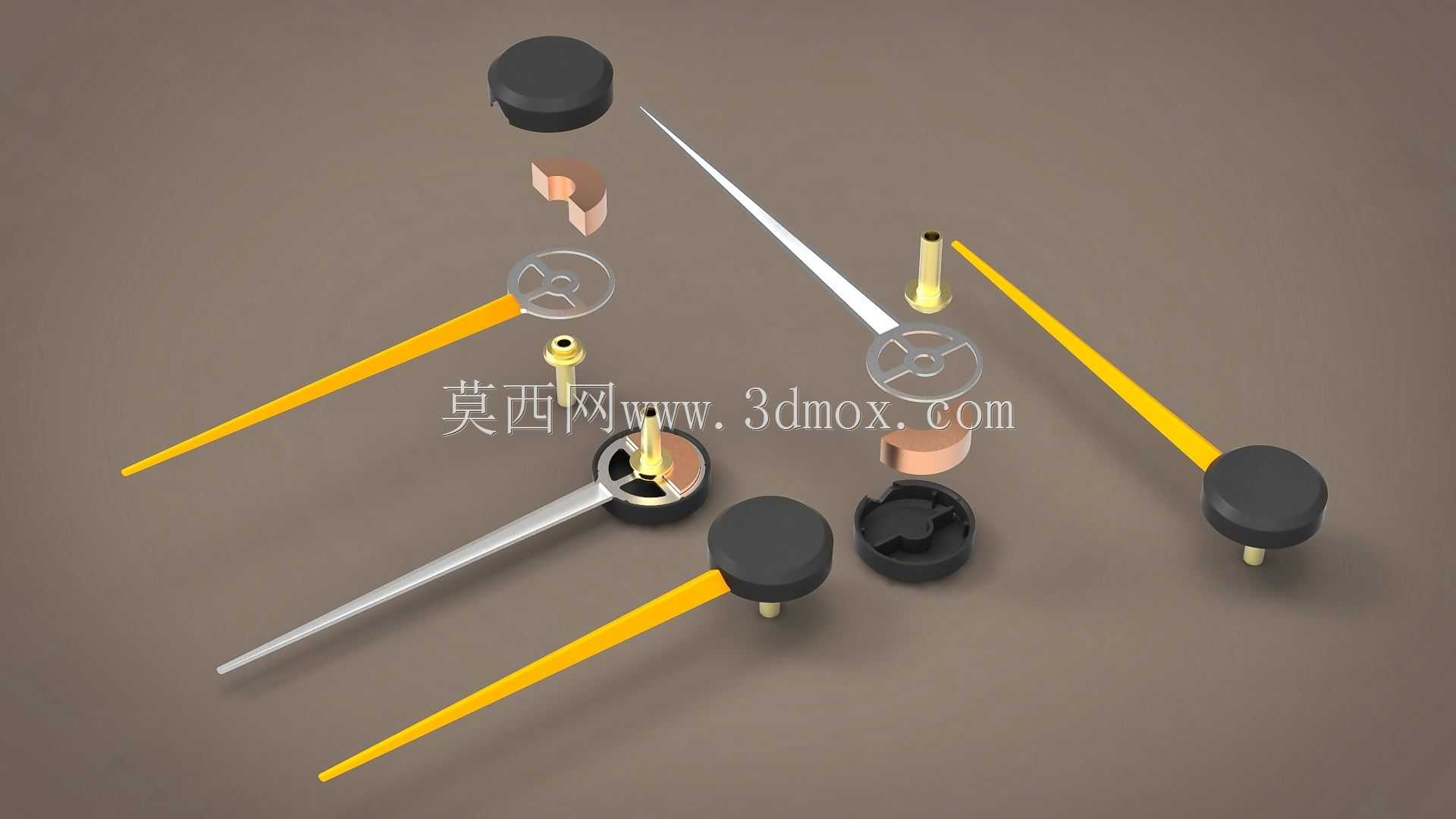

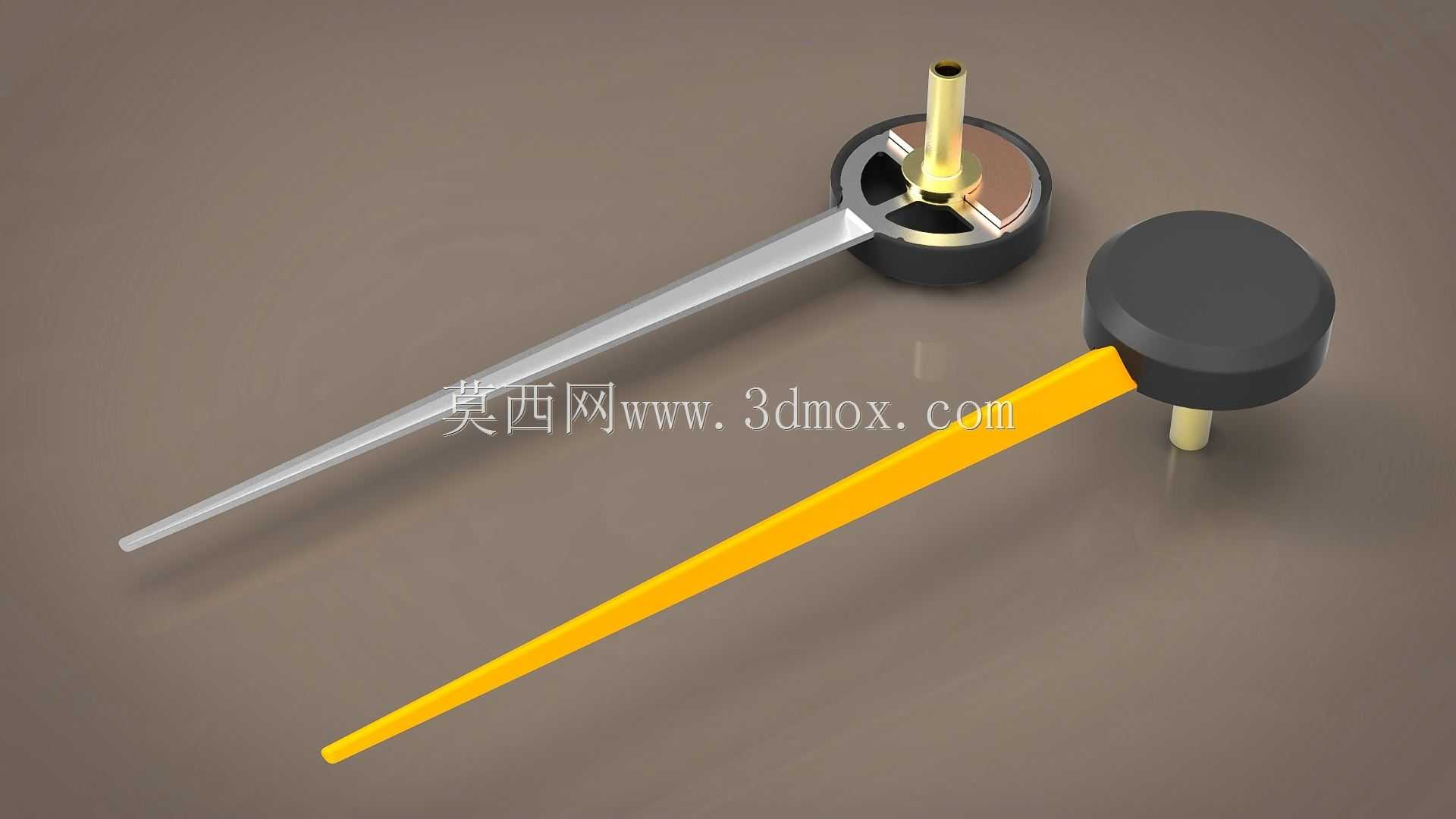

在工业现场的压力、流量、温度等过程参数检测场景中,模拟式指示仪表凭借直观的读数体验、无供电依赖的高可靠性,至今仍是生产现场就地参数显示的核心部件,而指针作为仪表读数的直接执行构件,其结构设计直接决定了仪表的指示精度、抗振性能与长期运行稳定性。这类指针组件的安装基准为仪表机芯的输出转轴,转轴与指针座的配合需保证同轴度偏差控制在极小范围内,避免指针转动过程中出现径向跳动,导致读数视差。从结构组成来看,指针包含金属材质的细长指示杆、转轴安装基座、平衡配重组件三个核心部分,指示杆尖端需做收窄处理,保证与刻度线的对准精度,杆身截面采用渐变设计,从基座位置向尖端逐步收窄,在保证结构刚性的前提下尽可能降低转动惯量,减少机芯带动指针转动时的负载,提升指针响应灵敏度。平衡配重的设计是这类指针的核心要点,由于指针杆身向单侧延伸,转动过程中会产生偏心力矩,在仪表存在安装倾斜、或是现场存在振动的工况下,偏心力矩会导致指针偏离真实读数位置,因此在指针基座与指示杆相对的一侧设置铜质平衡重,平衡重可在组件完全装配后进行钻孔微调,通过去除部分配重材料实现整根指针的静平衡,保证指针在任意转角位置都不会因自重产生附加力矩。安装流程上,平衡重的装配需在指针盖与基座夹紧固定前完成位置调整,待平衡校准后再通过剪切连接工艺固定粘合点,避免后续装配破坏已校准的平衡状态。尺寸边界方面,该指针从转轴轴线到指示尖端的总长度约为45mm,适配常规盘装模拟仪表的刻度盘半径,安装时需保证指针尖端与刻度盘表面保持均匀的微小间隙,既避免转动过程中摩擦刻度盘造成卡滞,也尽可能减小视差带来的读数误差。基座部分采用工程塑料与金属嵌件结合的结构,金属嵌件保证与转轴的配合强度与耐磨性能,塑料基座则用于固定指针杆与平衡重,降低整体重量,不同配色的指针杆可适配不同的仪表盘面设计,提升读数辨识度。这类指针结构可广泛应用于各类机械式压力表、温度表、电流表、电压表等模拟指示仪表中,其静平衡设计可满足工业现场存在振动、倾斜安装的复杂工况需求,保证指示精度长期稳定。
