数控设备Z轴进给执行模组结构

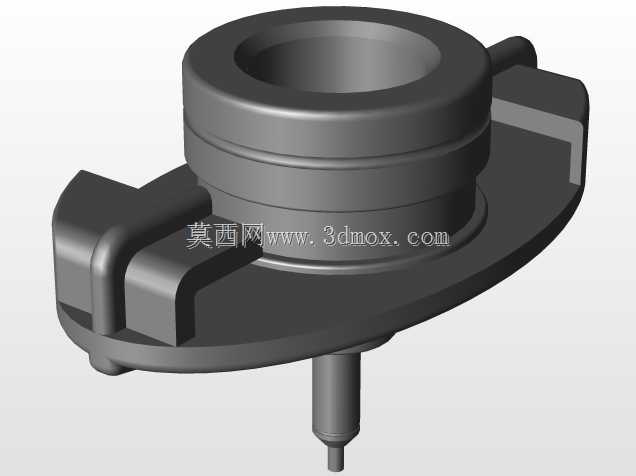

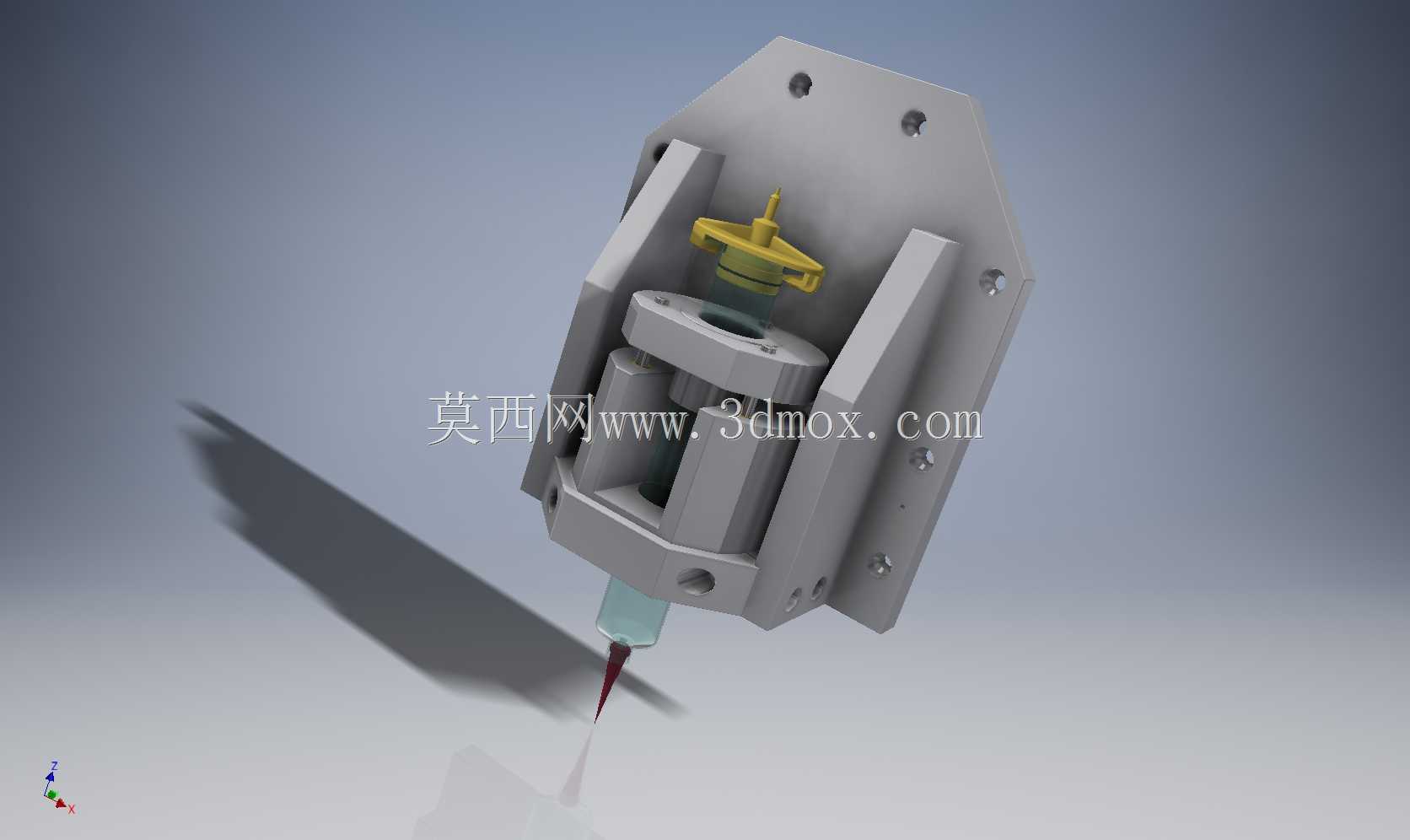

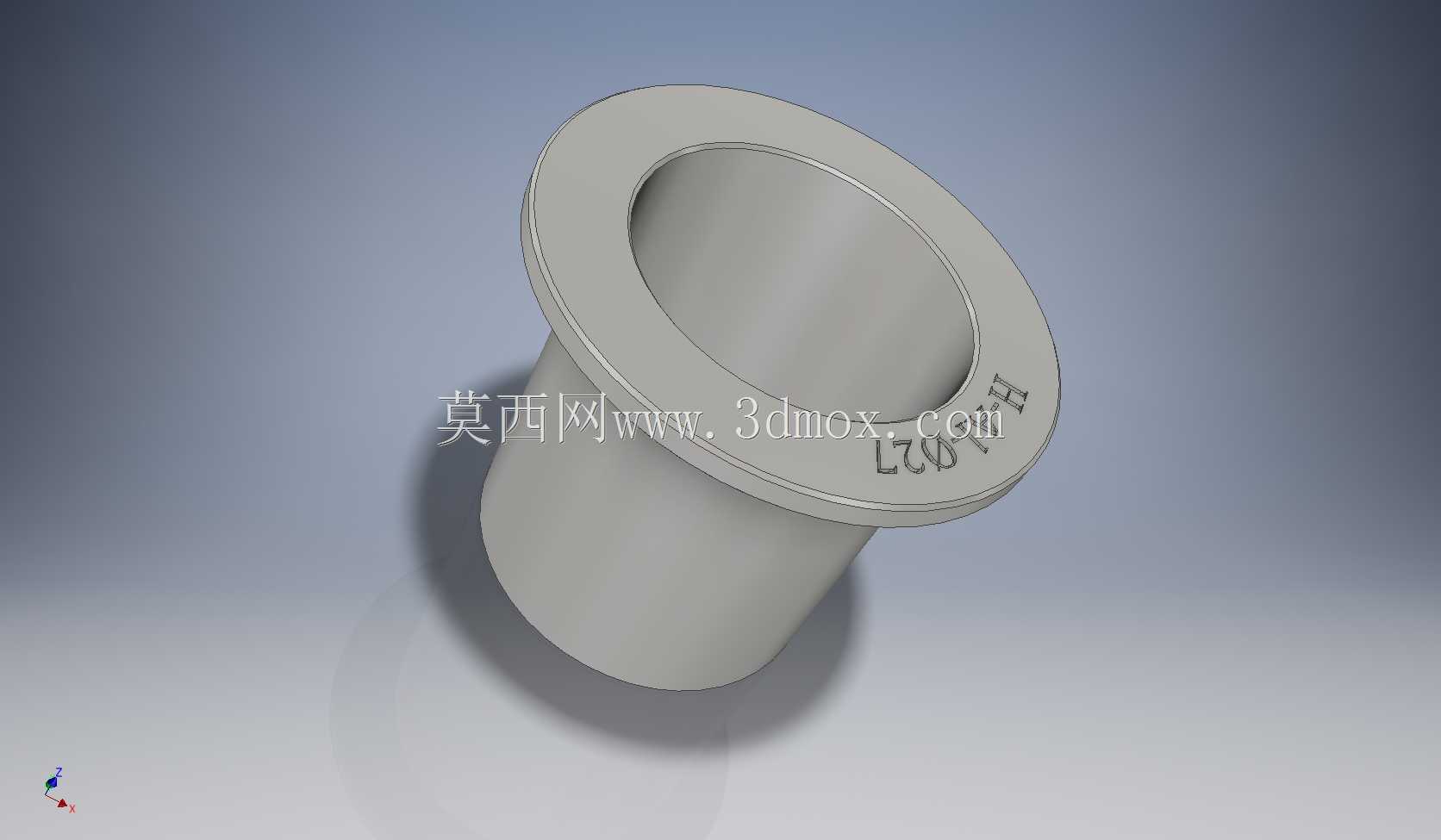

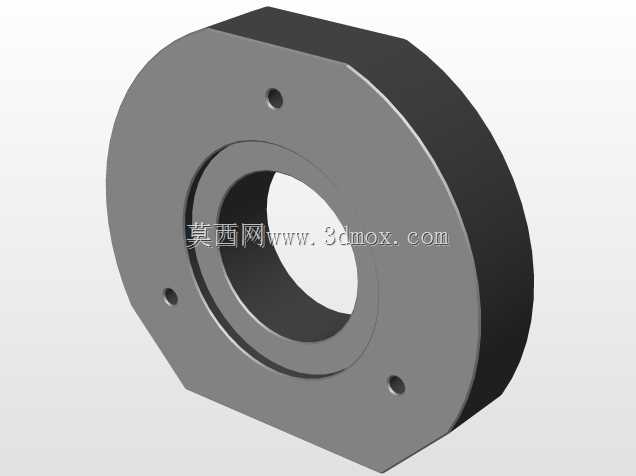

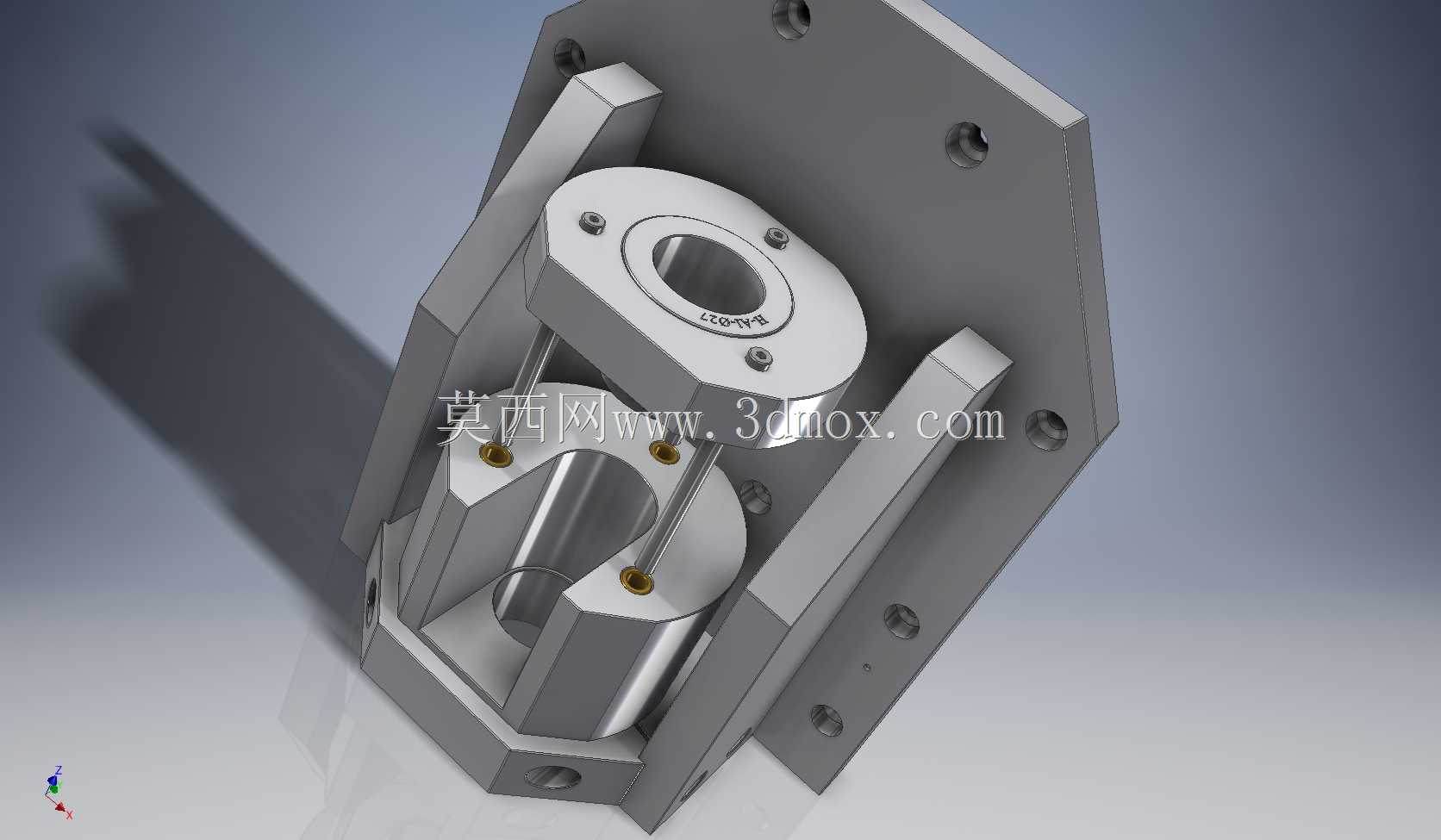

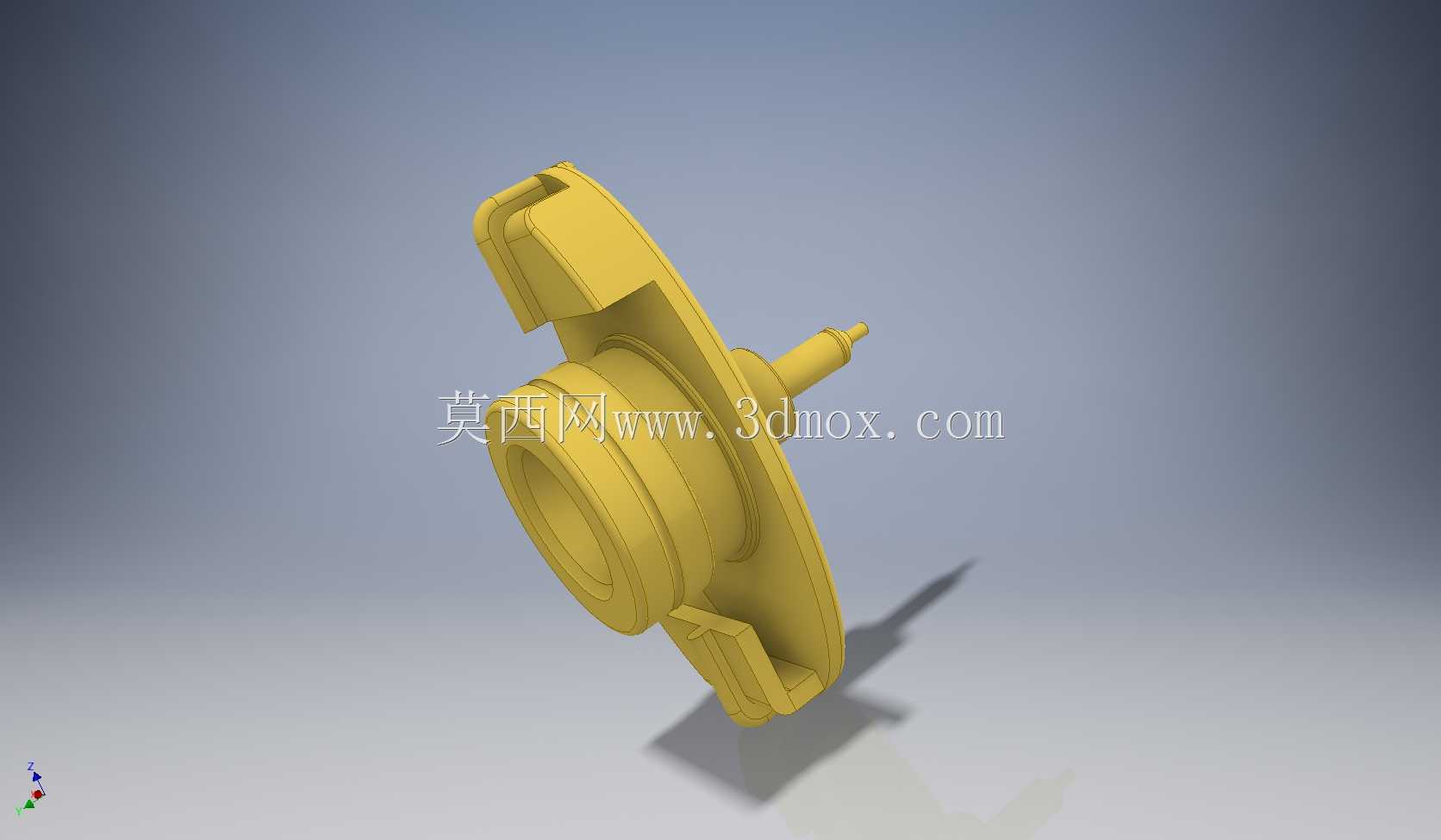

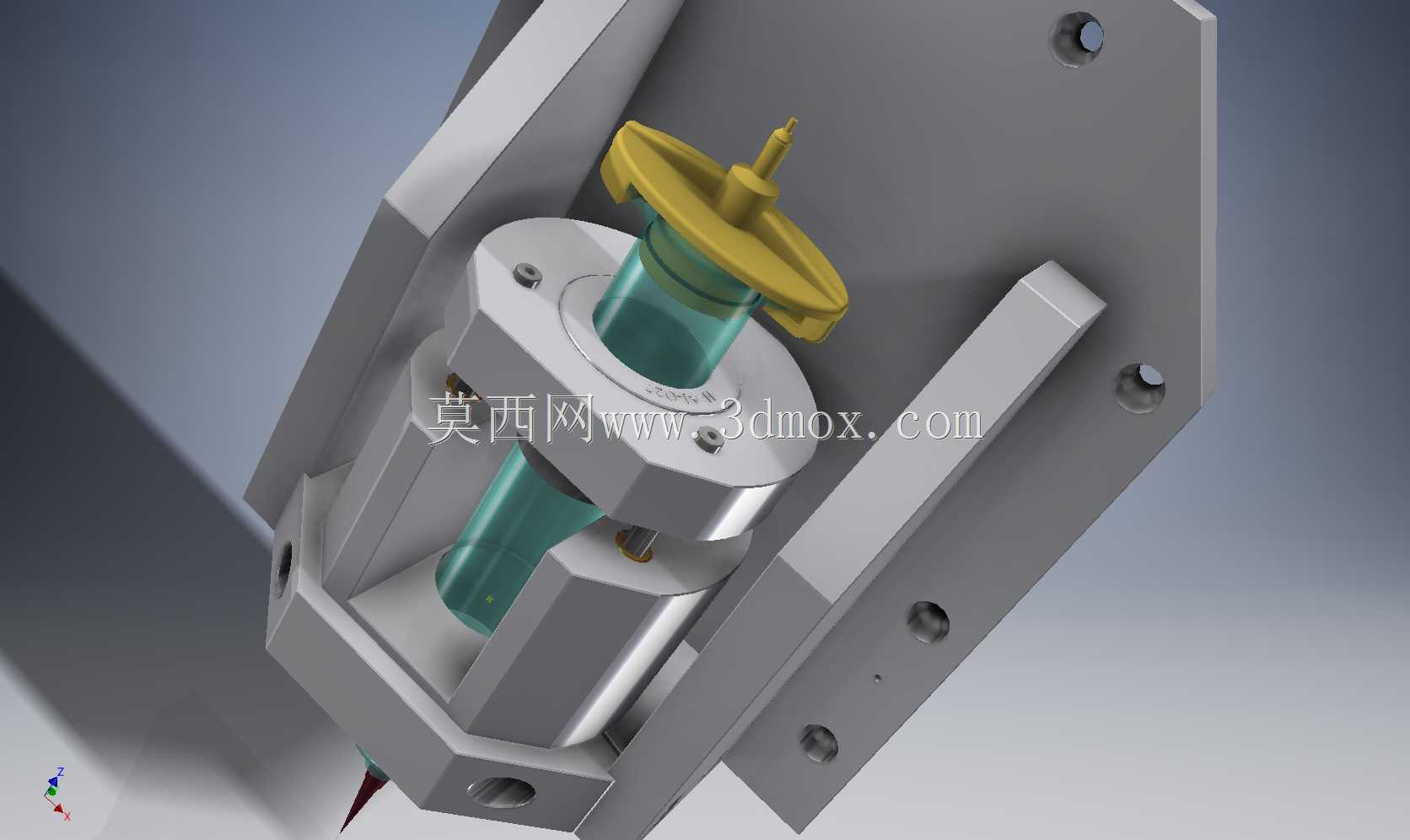

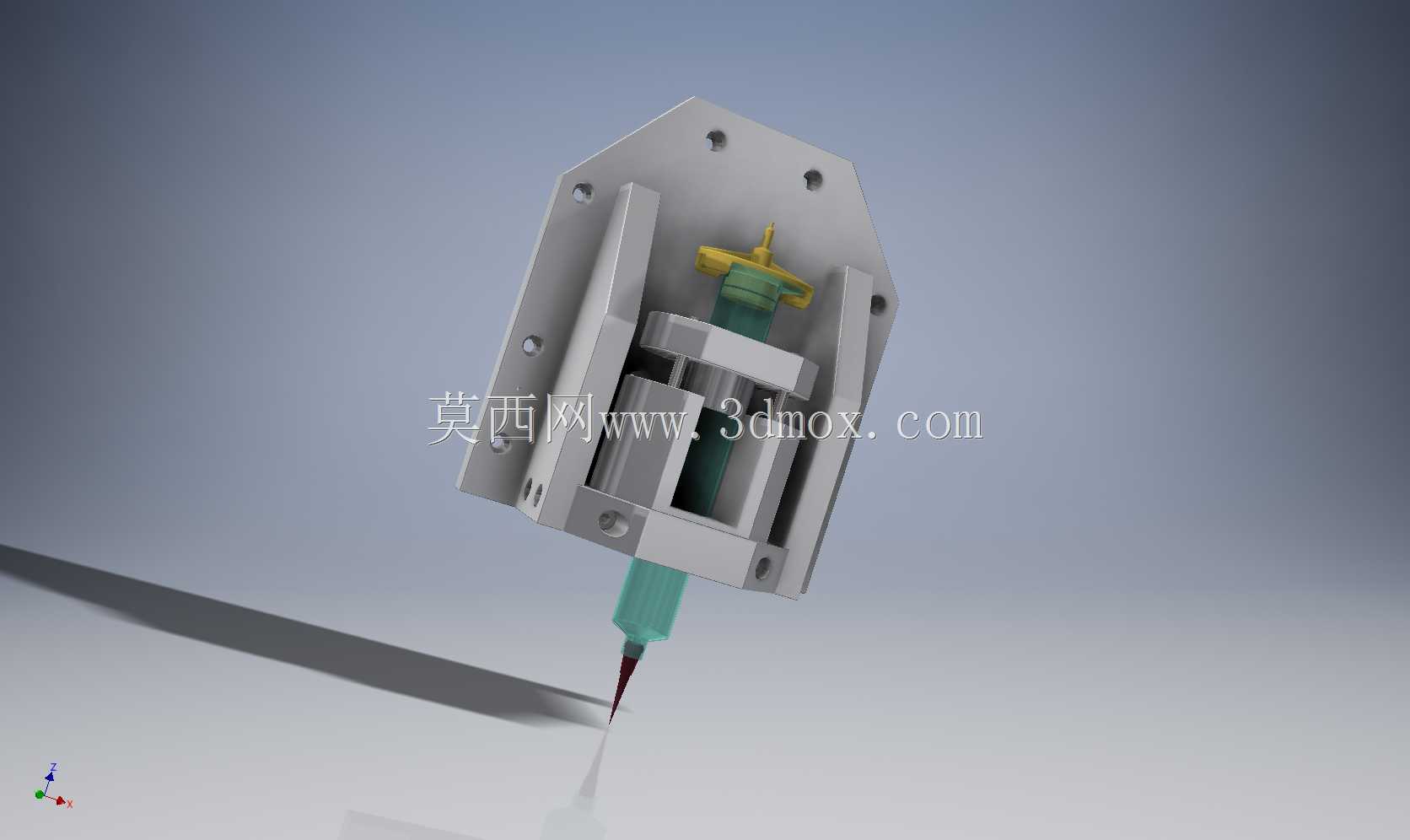

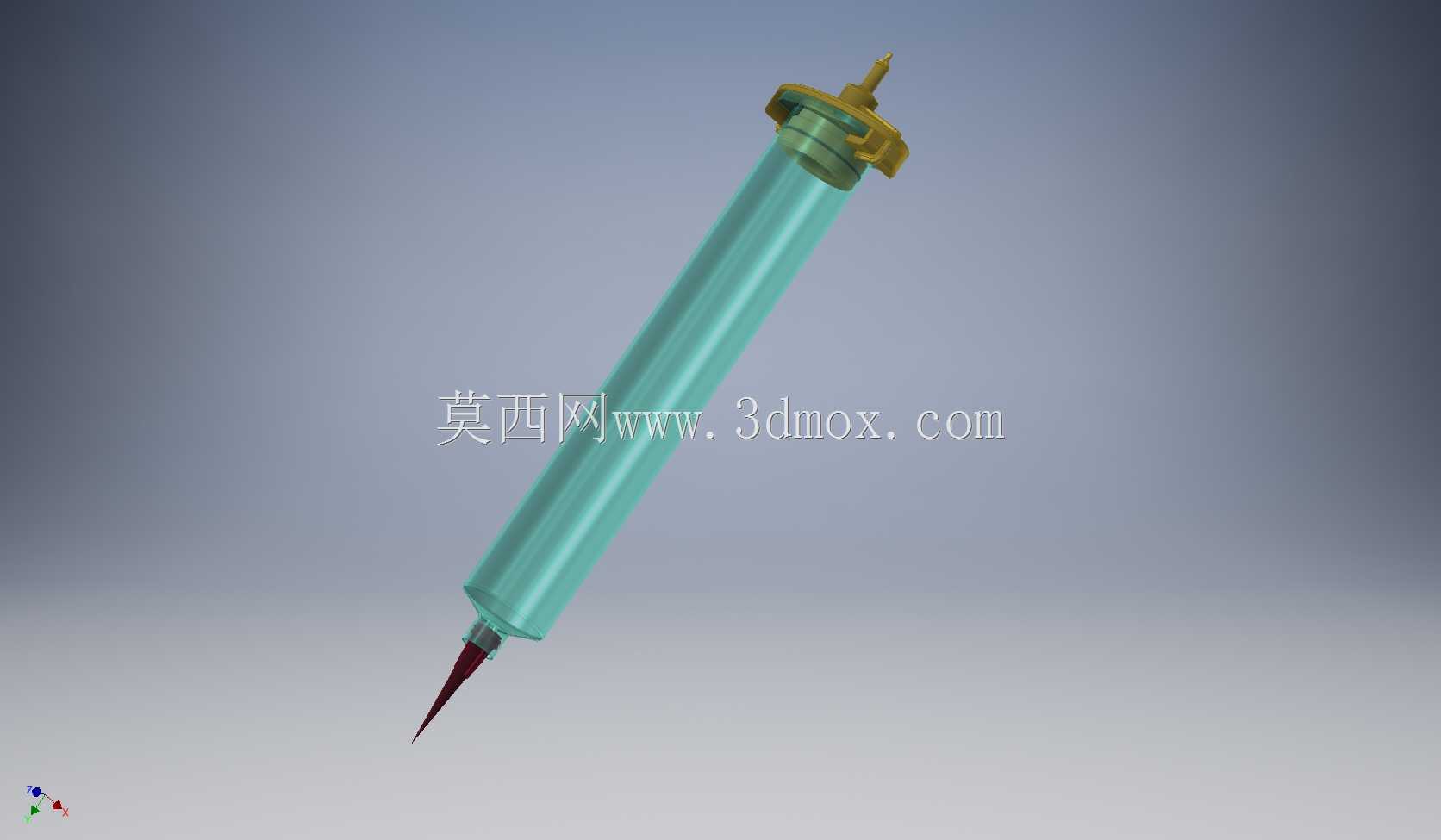

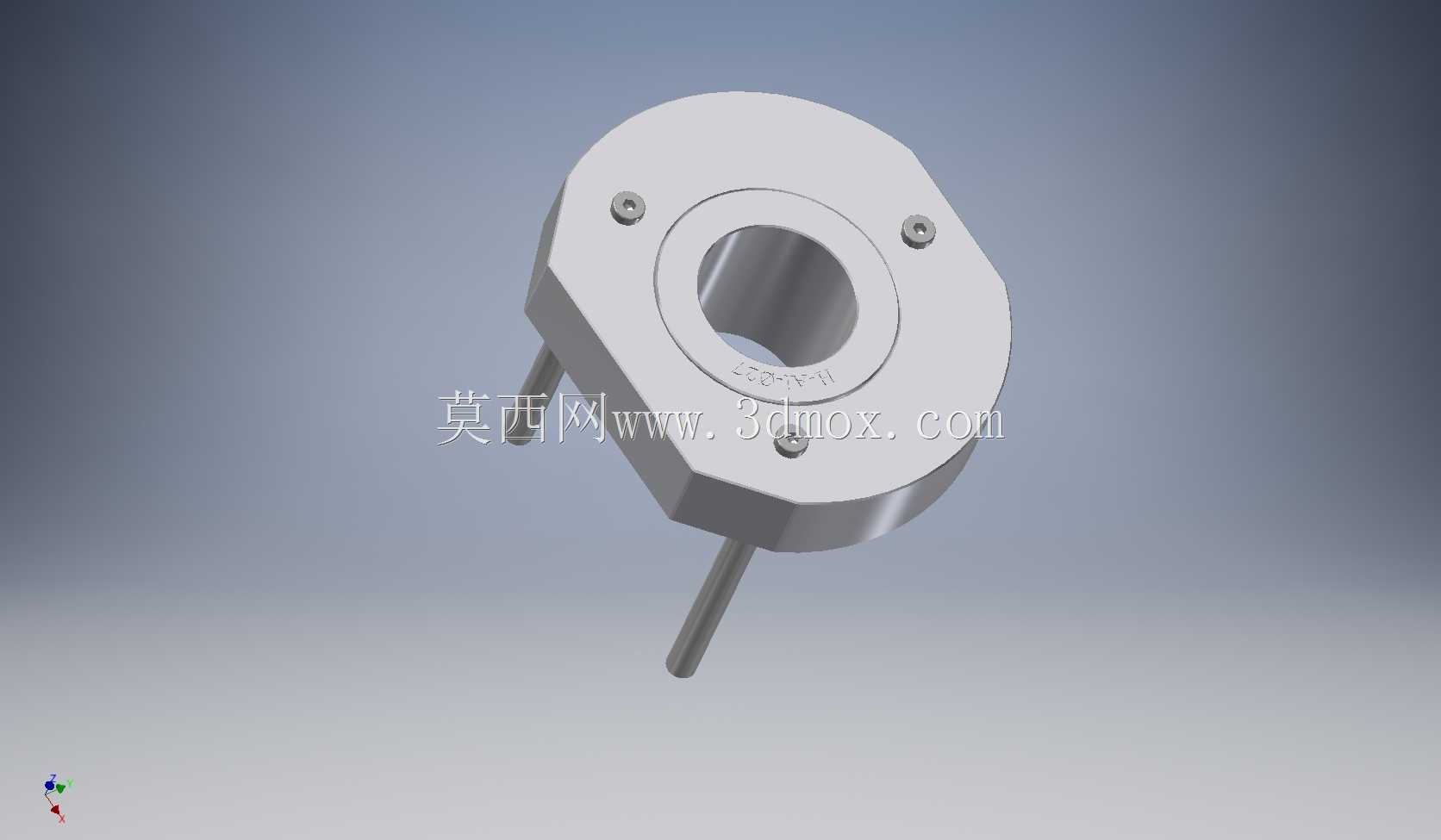

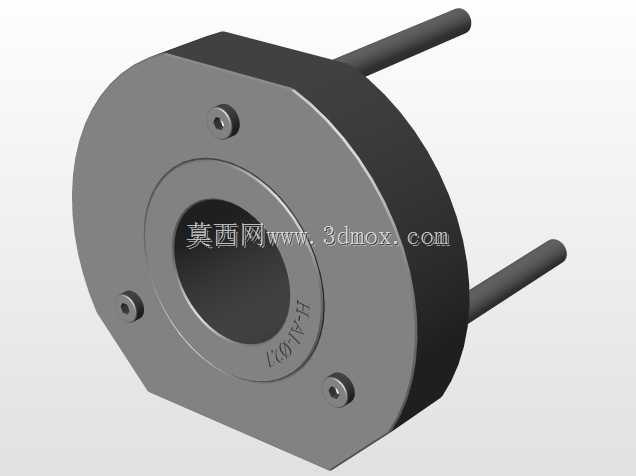

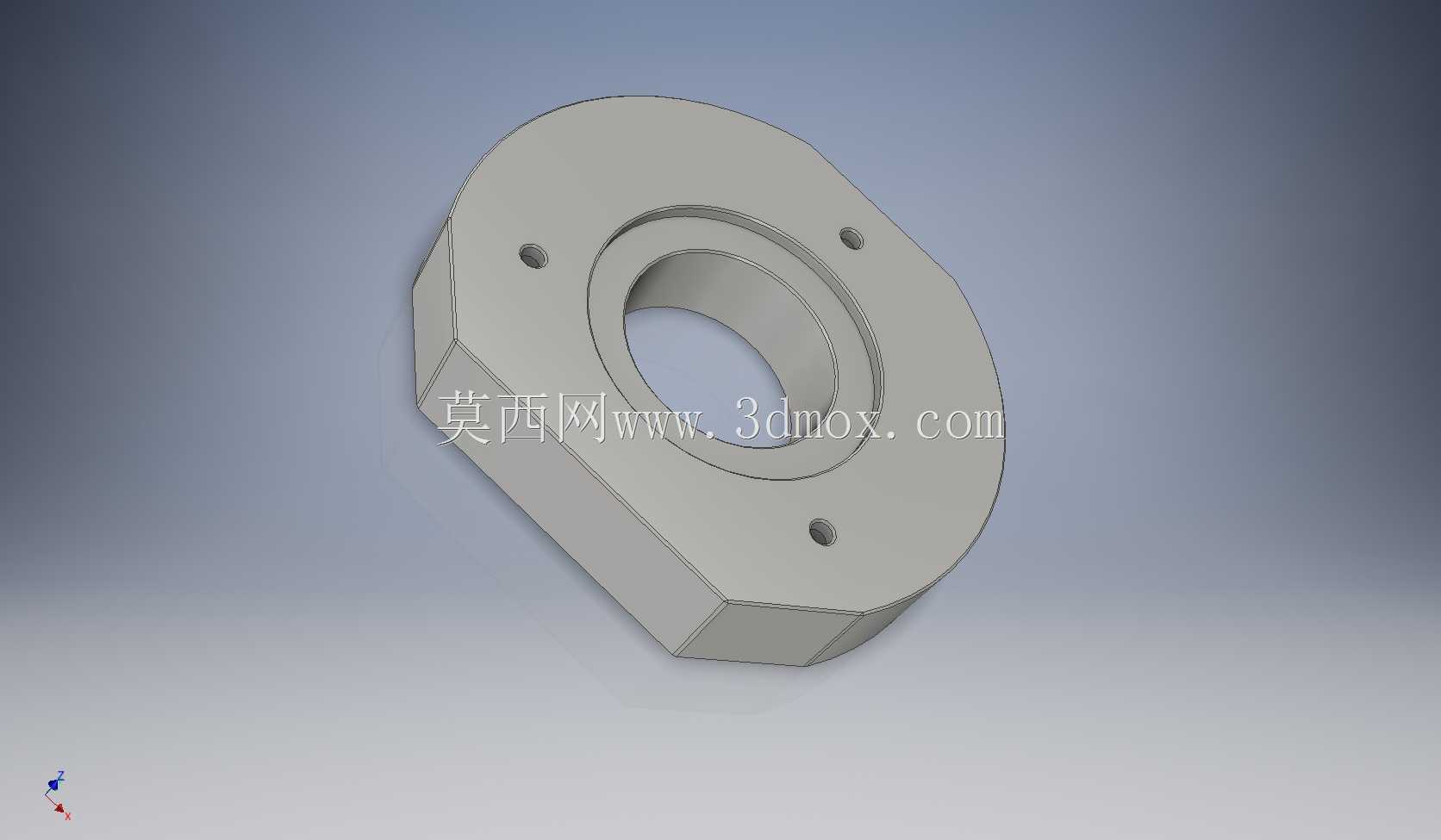

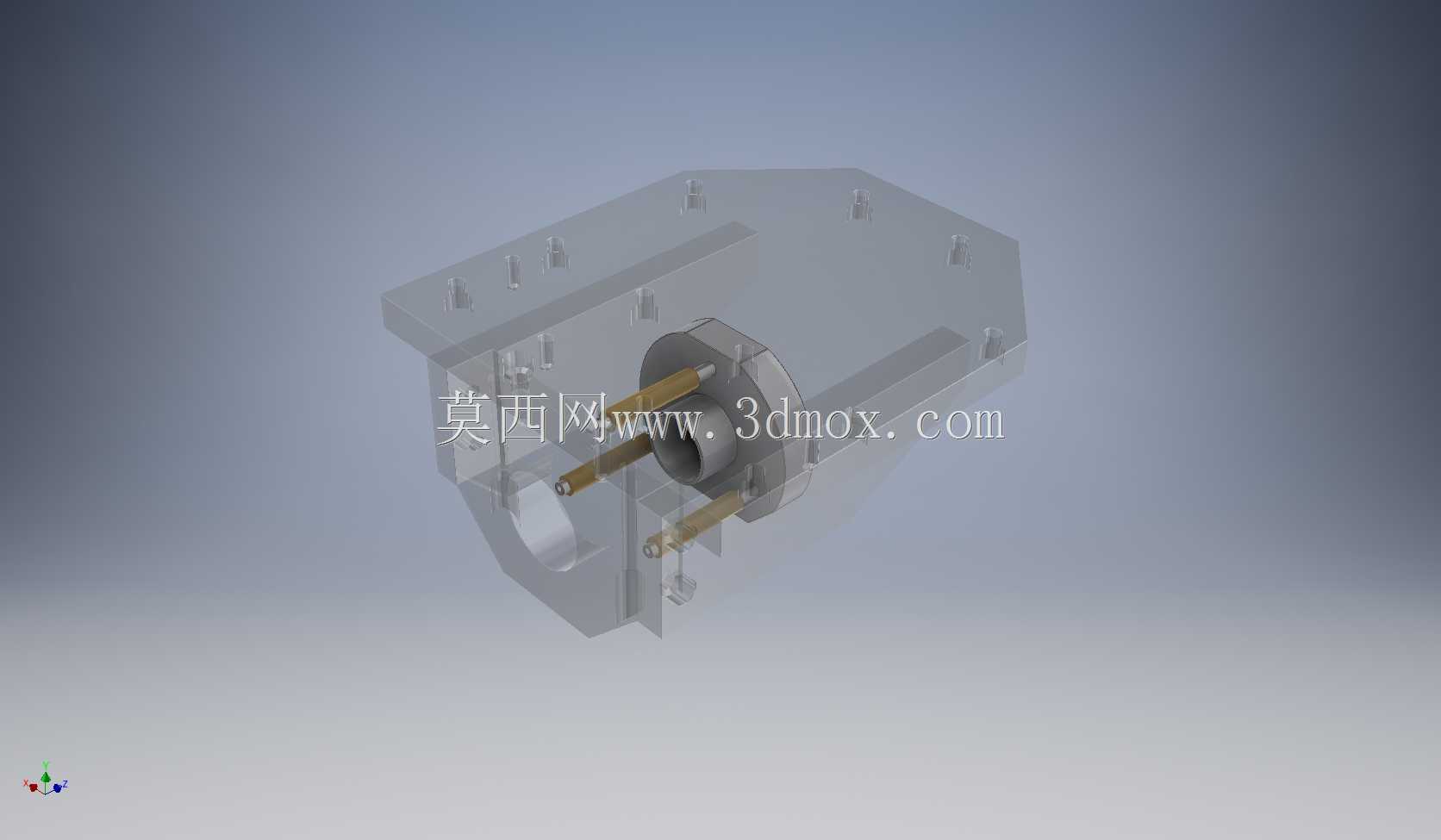

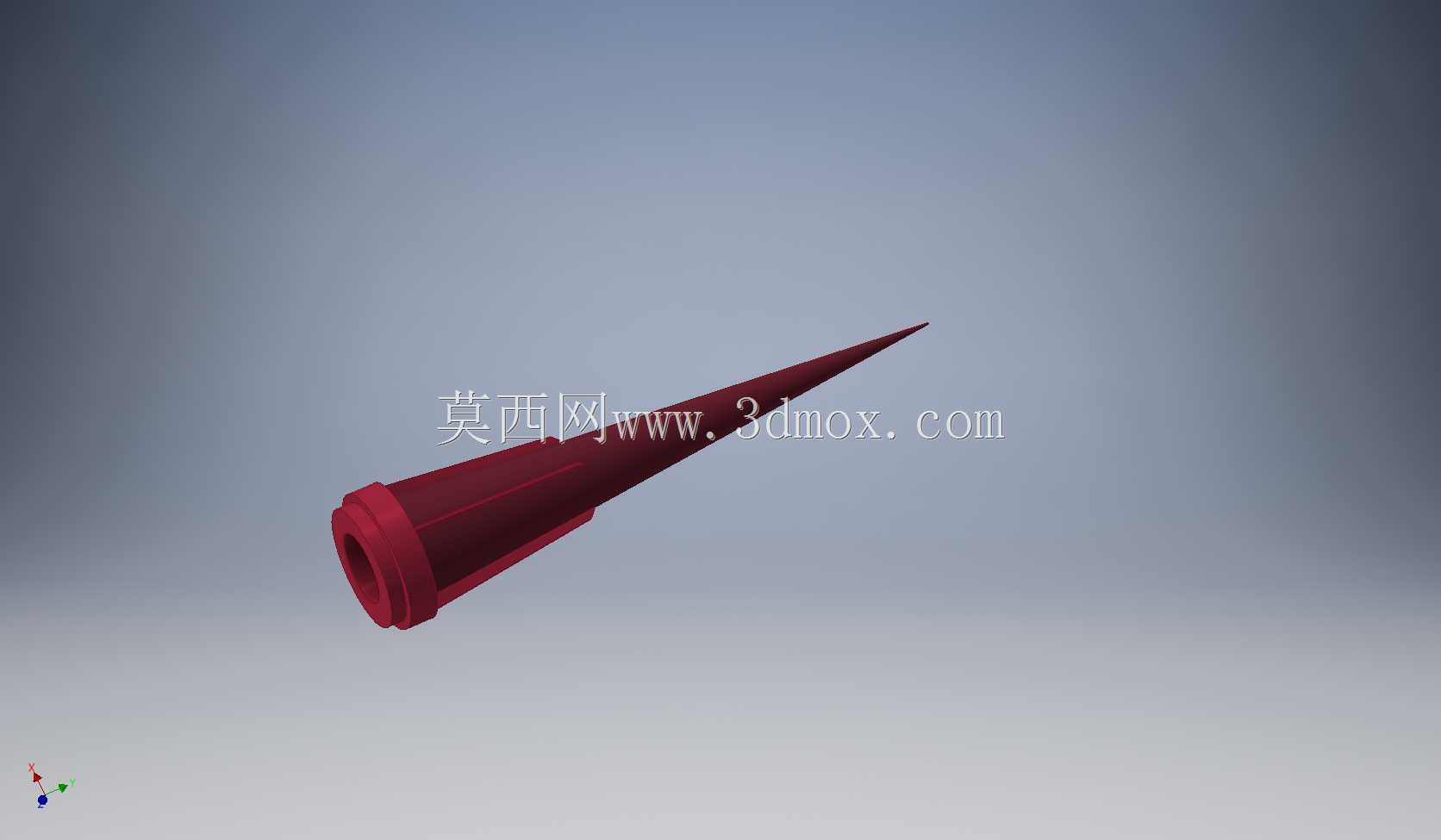

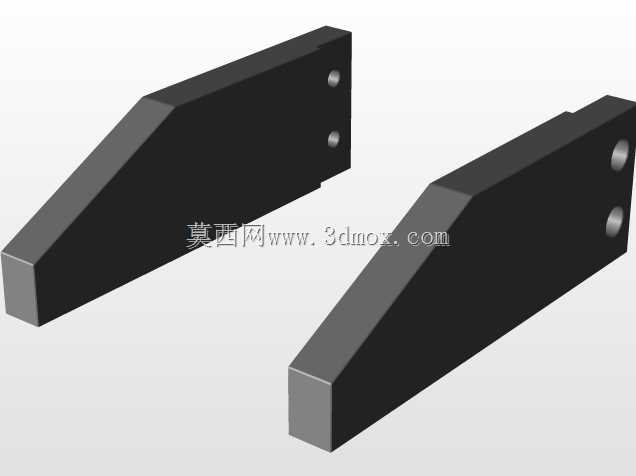

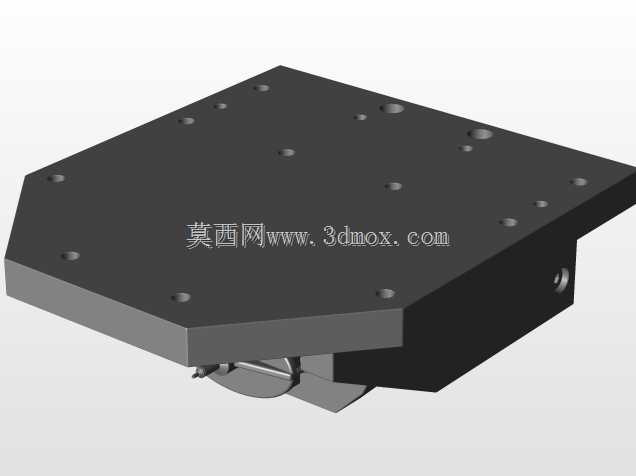

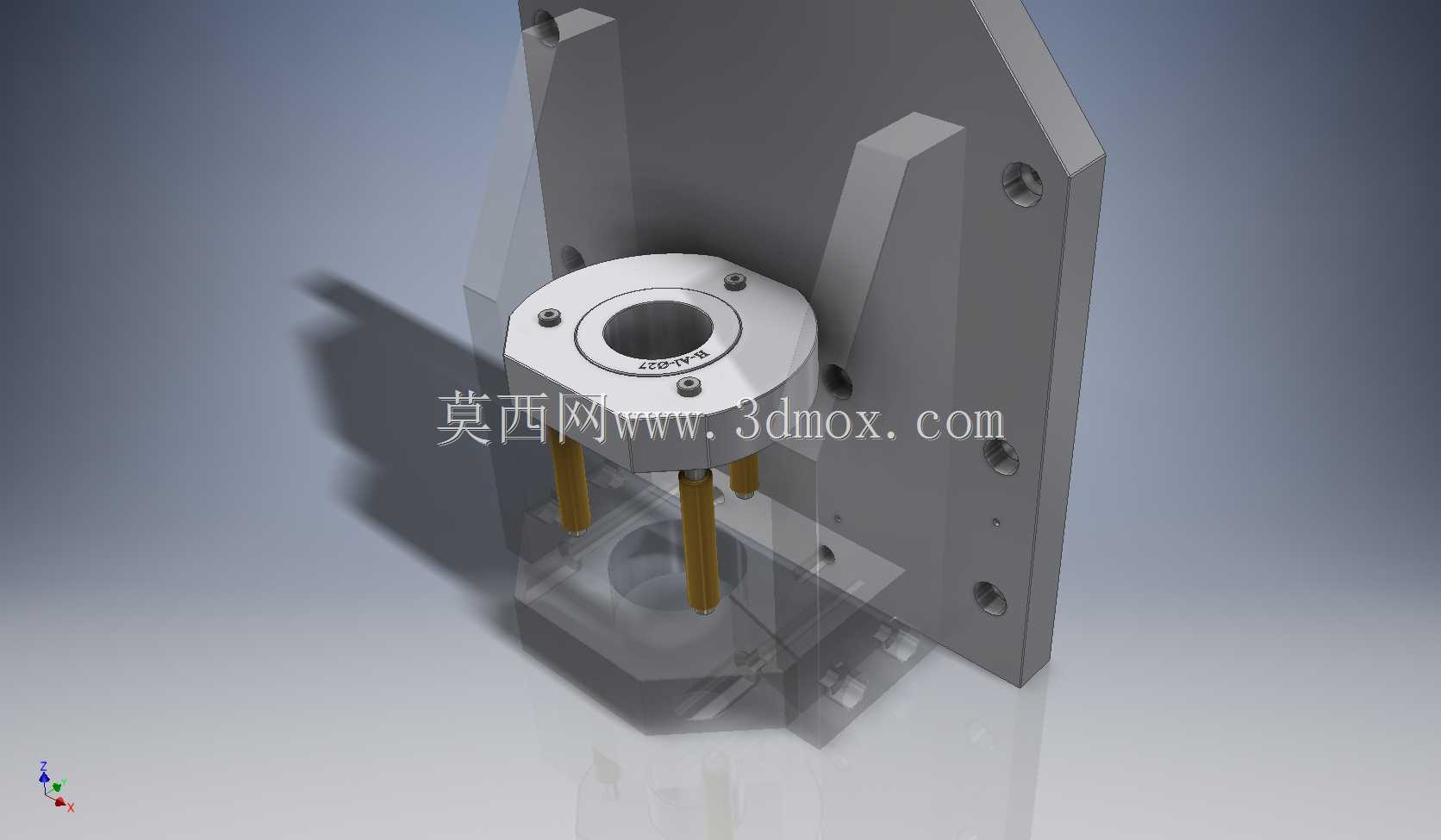

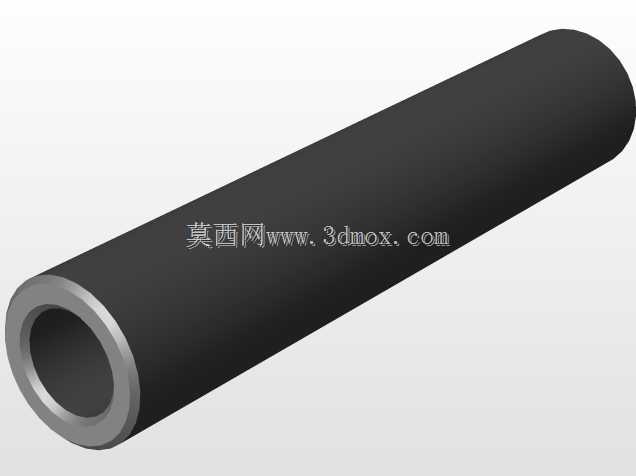

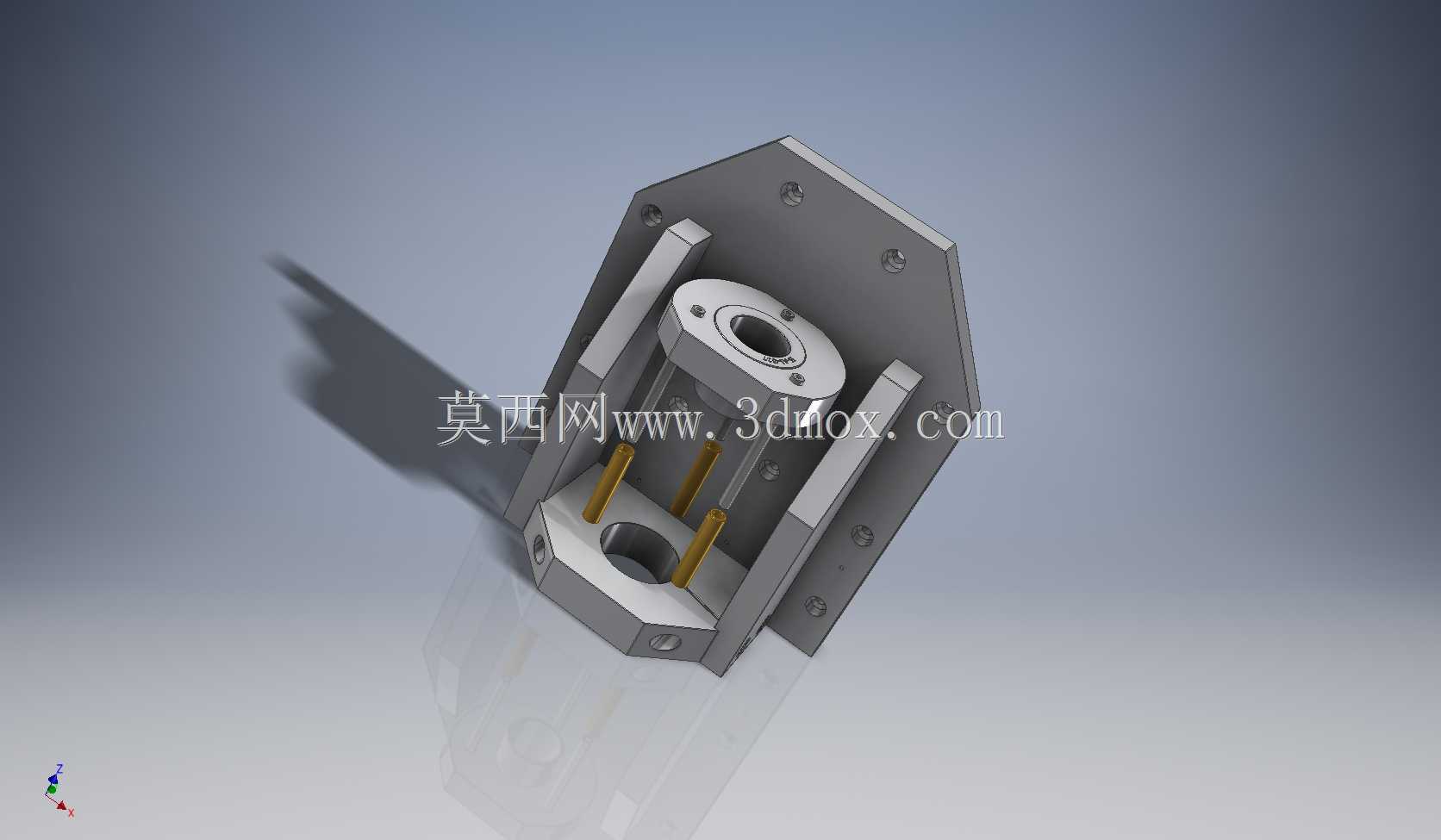

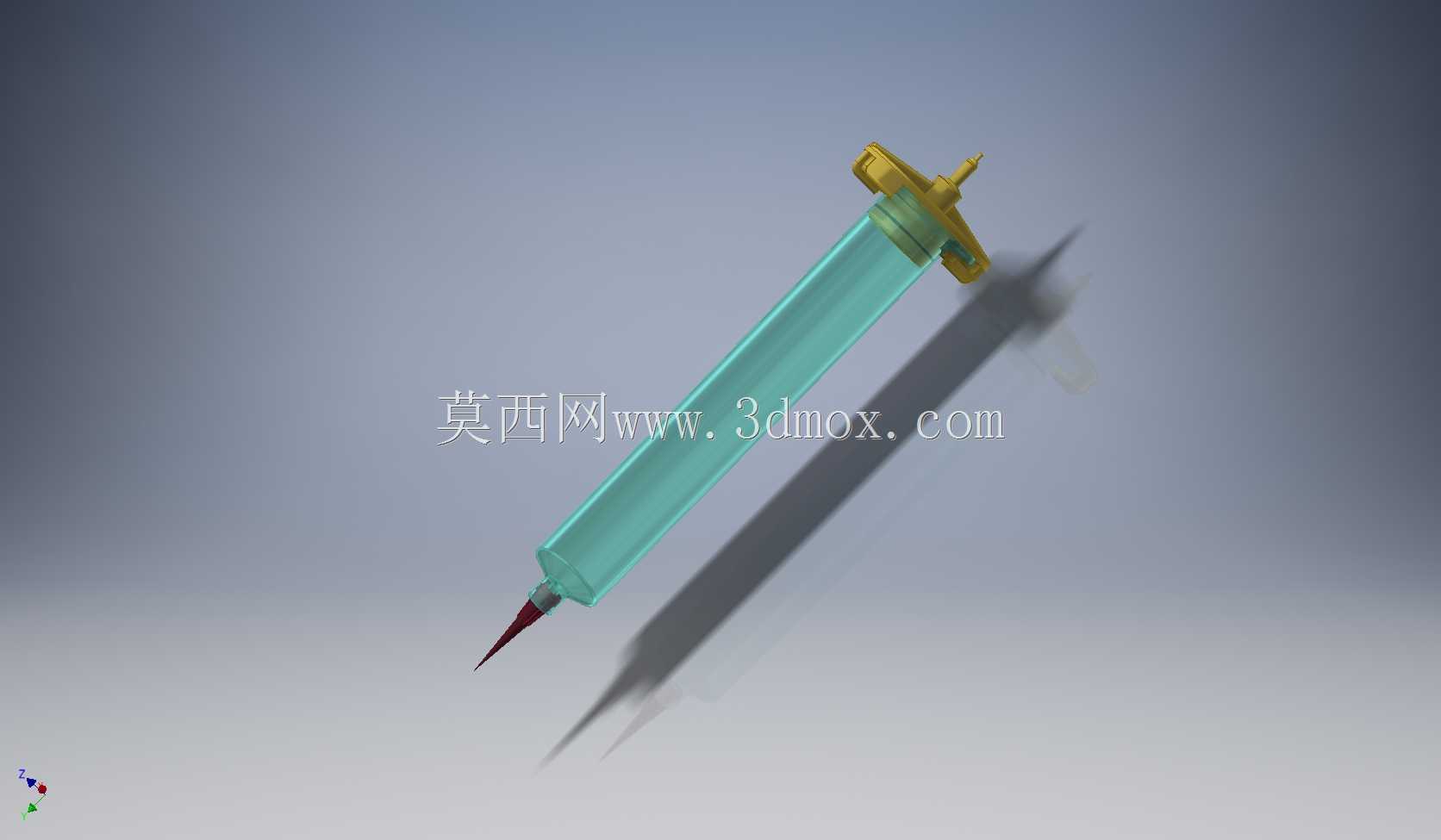

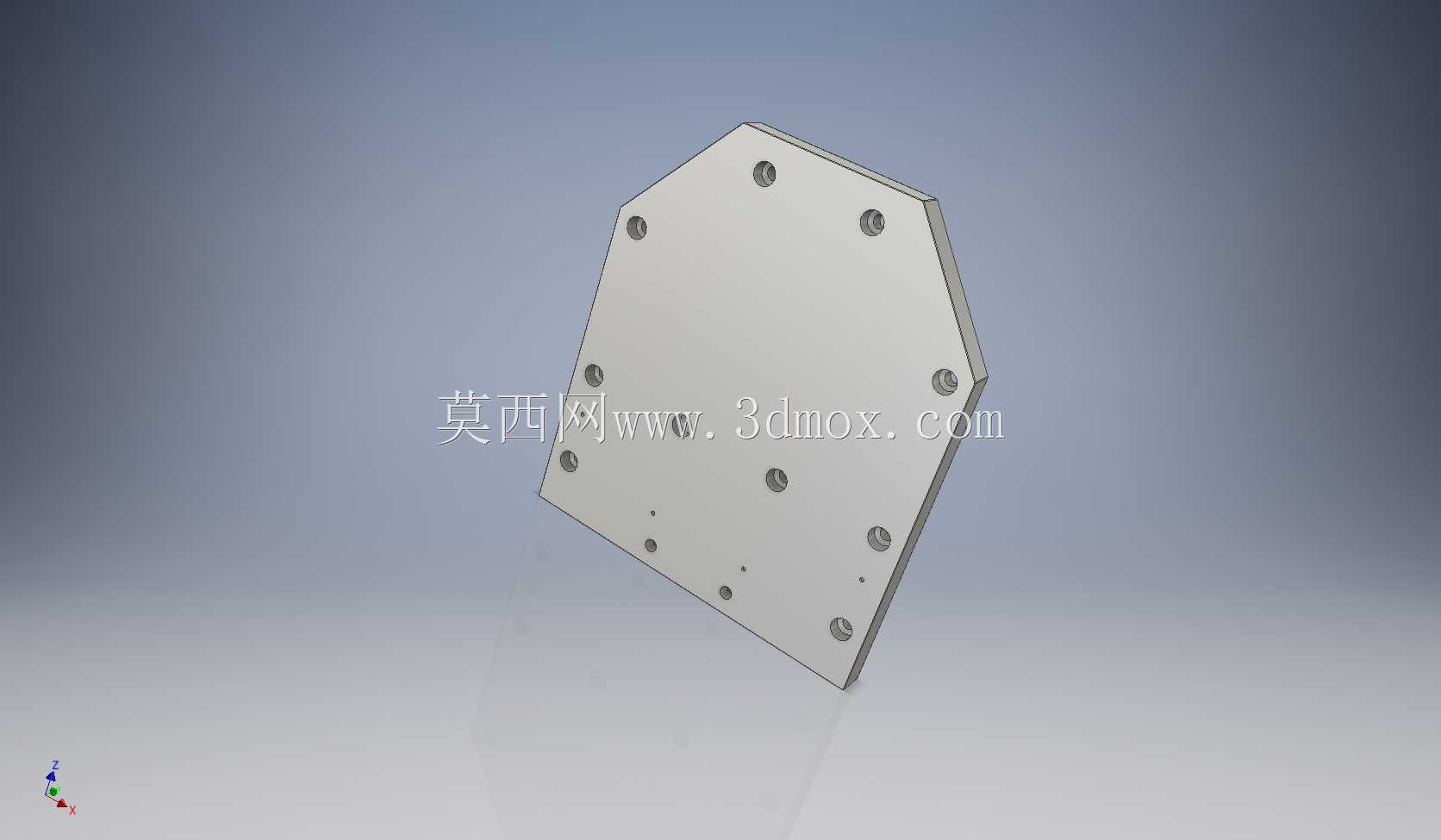

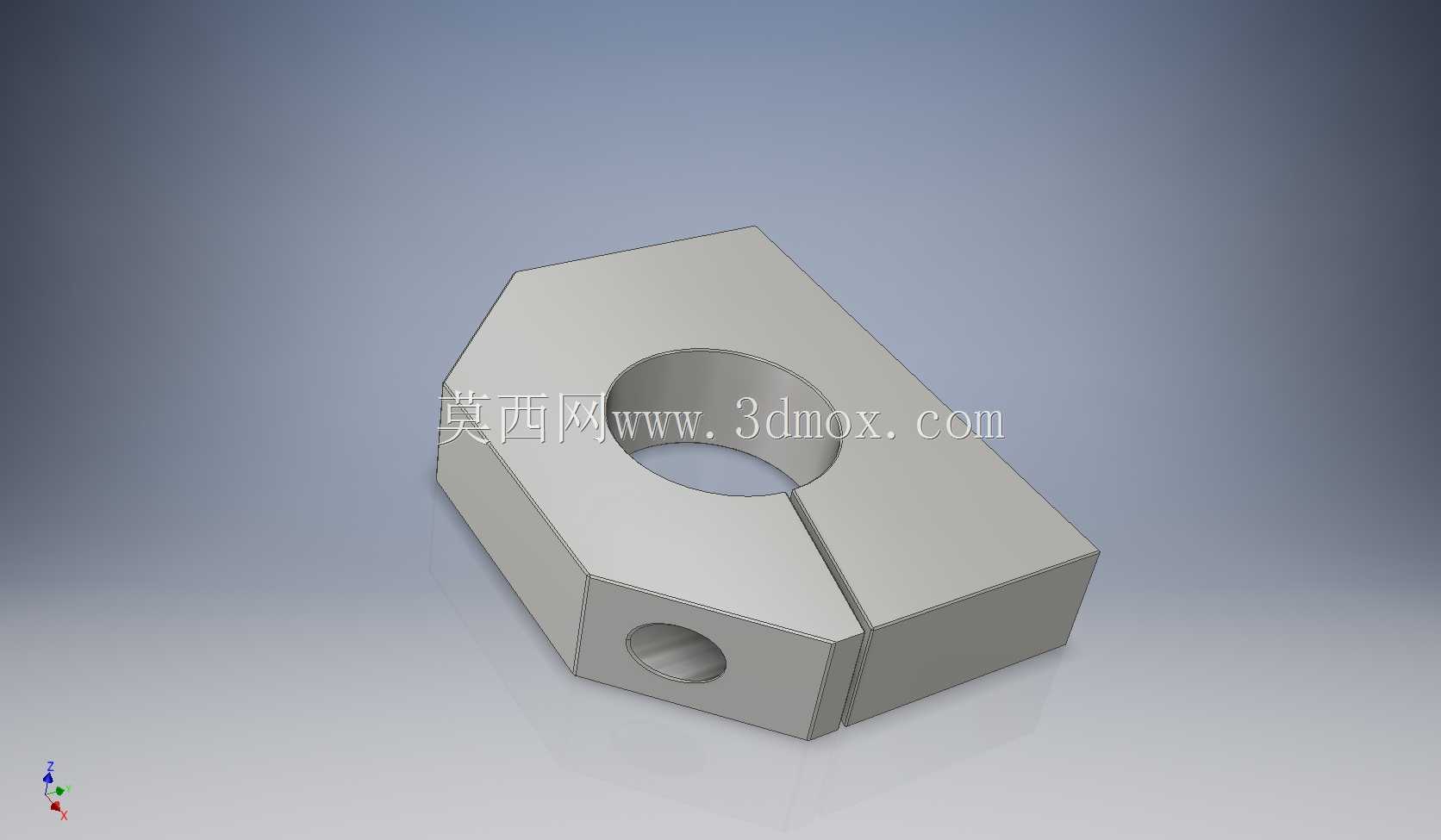

这套Z轴进给执行结构，主要面向小型数控加工、精密点胶、微量涂覆这类需要垂直方向高精度位移输出的作业场景，在桌面级数控设备、非标自动化点胶工位、实验级材料分配设备上都能见到同原理的结构应用。从实际功能来看，该结构承担垂直方向的进给动作输出，末端搭载作业执行头，可根据工艺需求完成定深进给、位置补偿、匀速进给等动作，相比直接集成在设备主体上的Z轴结构，这种独立模组化的设计可以单独完成装配调试，再整体安装到设备机架上，大幅降低整机的装配调校难度。设计层面采用了对称式的框架承载结构，两侧的导向支撑件平行布置，能抵消单侧受力带来的偏转力矩，保证垂直运动过程中末端执行头的位置精度，避免出现进给方向偏斜导致的作业不良。框架上部设置的安装法兰板预留了多组安装孔位，可适配不同规格的驱动元件安装，不管是采用步进电机加丝杆的传动方案，还是气缸直驱的短行程方案，都能在这个框架基础上完成适配，不需要重新设计主体承载结构。从安装边界来看，整体结构的外轮廓为规则的多边形安装板加矩形支撑框架，安装时只需要保证上部安装板与设备安装基准面的平面度，就能保证整套模组的运动方向与基准面垂直，不需要额外做复杂的位置校正。结构内部预留了足够的走线空间，末端执行头的气路、电路管线可以顺着框架内侧布置，避免运动过程中管线与运动部件发生干涉。导向部分采用了滑动配合的导向结构，在保证运动顺滑度的同时，能承受一定的侧向负载，满足末端接触式作业时的受力需求，不会因为作业反力导致导向件变形卡滞。末端的执行头夹持结构采用快换式设计，可根据不同的作业需求更换点胶针、铣刀、涂覆头等不同作业端头，拓展整套模组的适用场景。在实际选型应用中，这类Z轴模组可以根据设备的行程需求调整支撑框架的长度，不需要改动上部安装接口与末端夹持结构，能快速适配不同行程要求的设备工位，降低非标设计的重复工作量。
