工业设备用扇形连接式减压支撑底盘结构

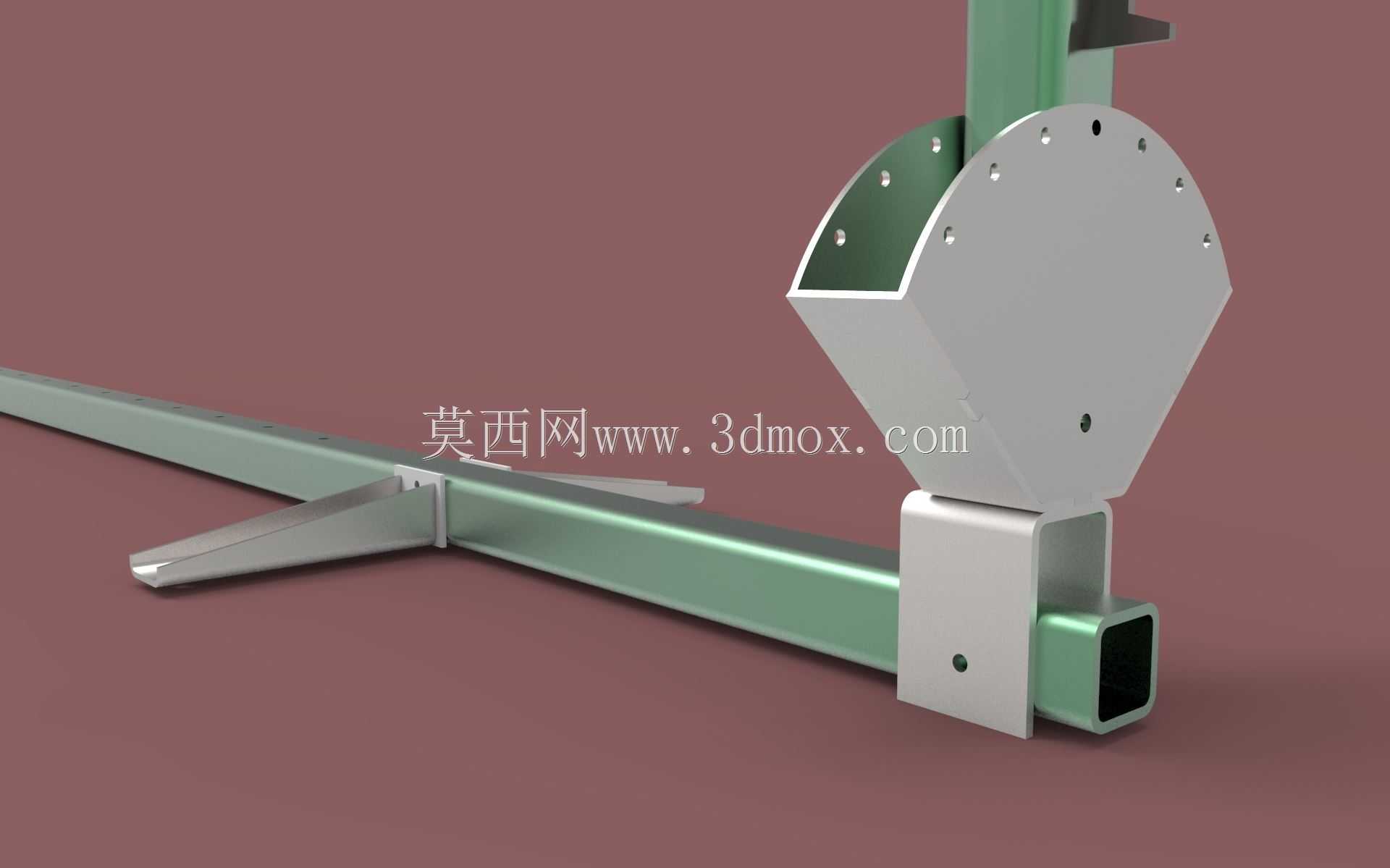

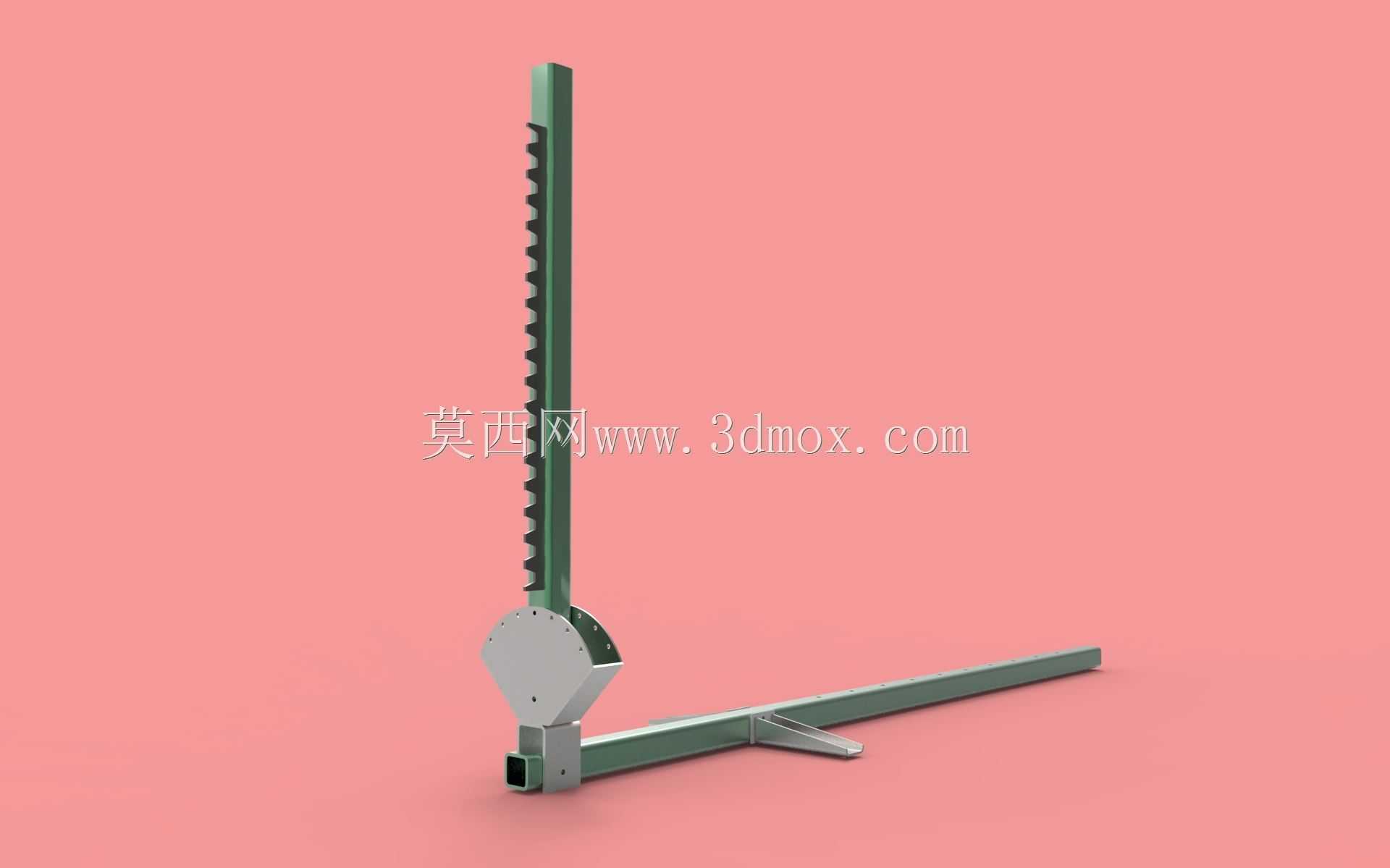

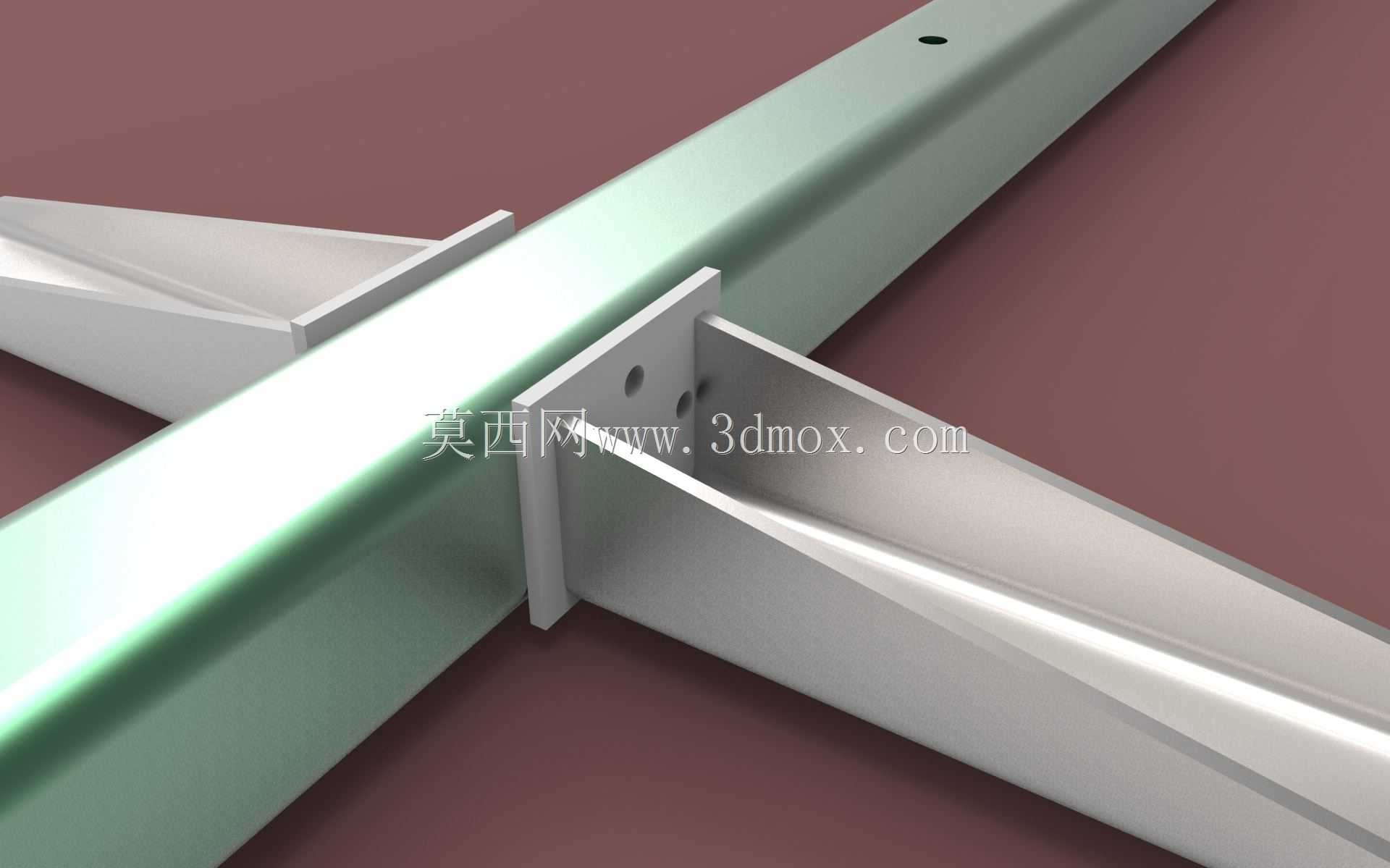

这款支撑减压结构常应用在需要缓冲竖向载荷、抵消设备运行振动的立式机架场景中，比如轻工生产线的立式检测工位、小型物料输送线的端部支撑段，或是实验室小型试验设备的底部承载结构，核心作用是承接上部竖向构件传递的载荷，通过结构形变分散应力，避免硬连接带来的应力集中，同时降低设备运行时的振动传导，保证上部构件的运行稳定性。从结构设计来看，整体采用方管横梁作为横向承载基础，横梁选用标准规格的空心方钢型材，既保证横向抗弯强度，又能控制整体自重，横梁端部设置的斜向支撑脚，直接接触安装基面，扩大支撑接触范围，避免横梁受载后出现端部翘曲，斜撑与横梁的连接位置做了贴合式切口处理，保证焊接或栓接时的接触面积，提升连接可靠性。上部与竖向构件连接的部分采用扇形盒式结构，这种扇形轮廓的设计并非单纯的造型考量，扇形弧边均匀排布的安装孔位，可适配竖向构件不同角度的安装需求，当上部构件需要调整倾斜角度时，可通过对应孔位完成栓接固定，无需额外制作转接件；盒式的腔体结构能够在承接竖向载荷时，将集中力通过腔体侧壁均匀分散到下方的方管连接座上，避免局部应力过大导致构件变形。下方的方管连接座直接套设在横向方管横梁上，连接座侧壁设置的锁紧孔可穿入螺栓完成与横梁的位置固定，安装时可根据实际布局需求，调整整个上部支撑结构在横梁上的横向位置，适配不同的设备安装间距，安装边界上，横向横梁的长度可根据实际工位跨度裁切，扇形结构的竖向高度预留了足够的缓冲形变空间，不会与上部构件的运动部件产生干涉，连接座的内孔尺寸与标准方管型材的外径做了公差配合，保证装配时的顺畅度，同时避免间隙过大带来的装配晃动。实际应用中，这种结构相比传统的平板式焊接底座，抗振性能提升明显，尤其是在带有往复运动部件的设备上，扇形结构的弧形轮廓能够更好地分散交变载荷，减少连接部位的疲劳损伤，所有安装孔位均采用统一的孔径规格，可适配标准的螺栓紧固件，现场安装无需额外打孔加工，降低现场施工的工作量，斜向支撑脚的底面可加装橡胶减震垫，进一步削弱振动向安装基面的传导，适合对振动控制有一定要求的生产工位使用。
