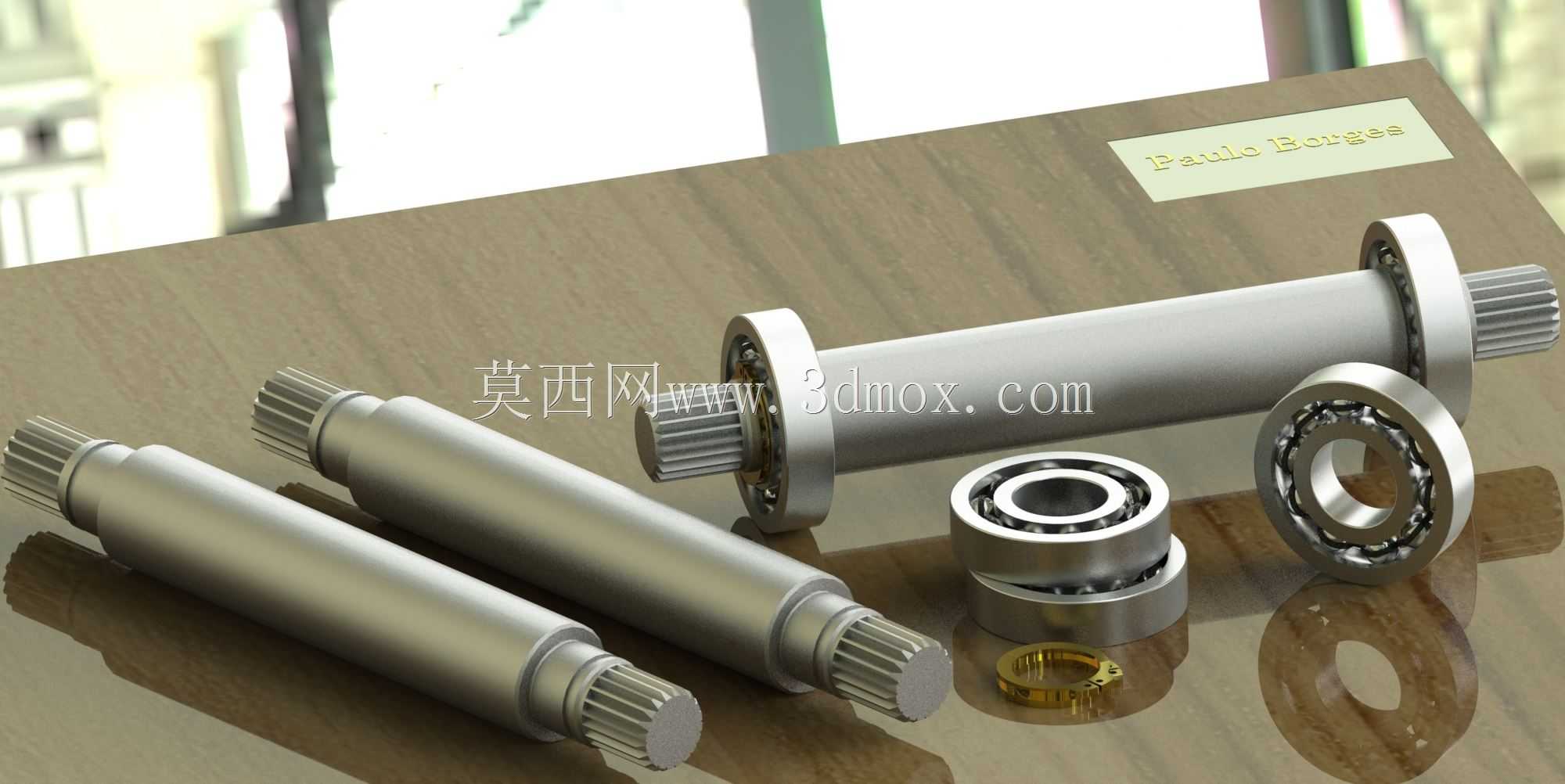

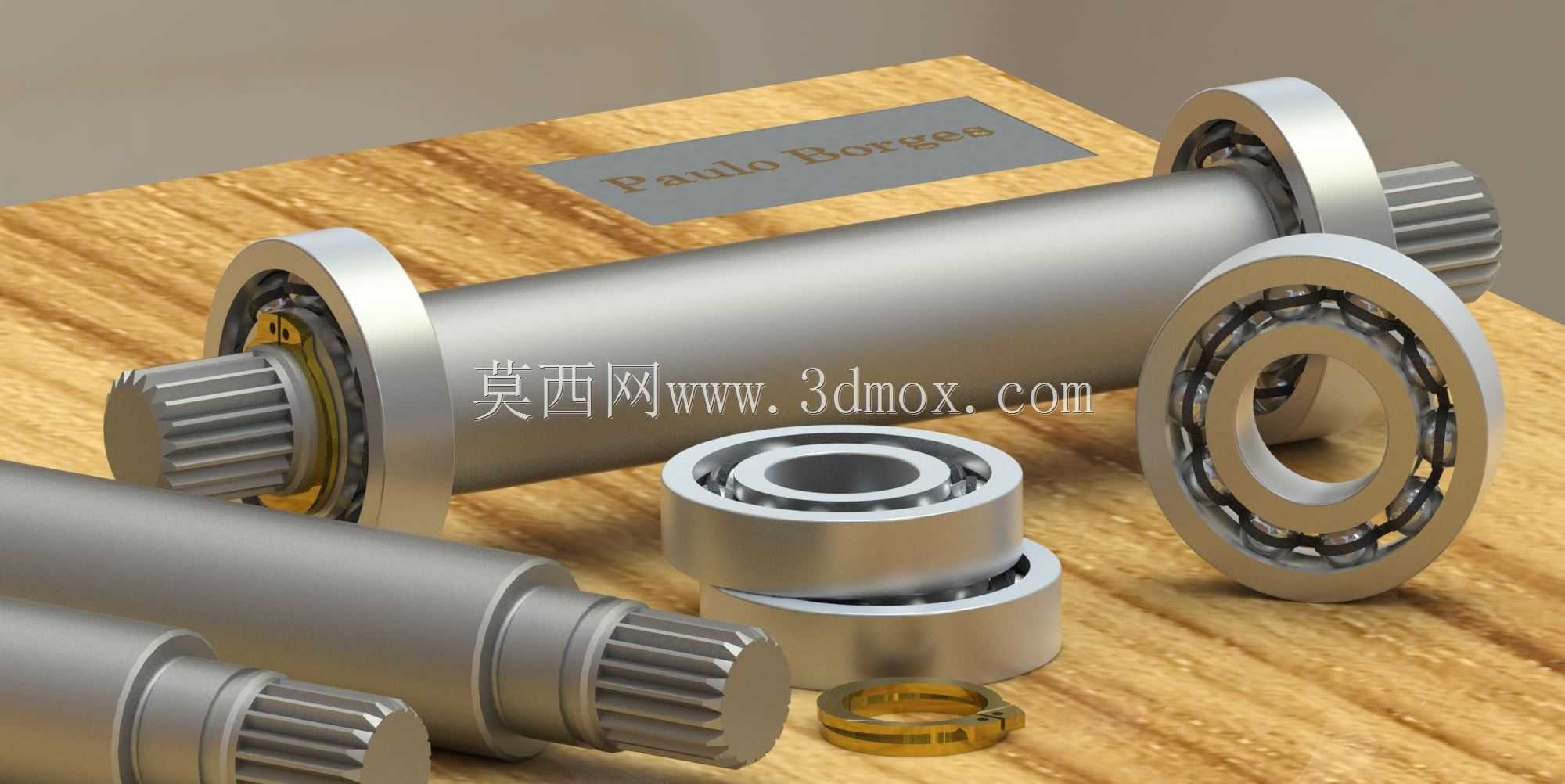

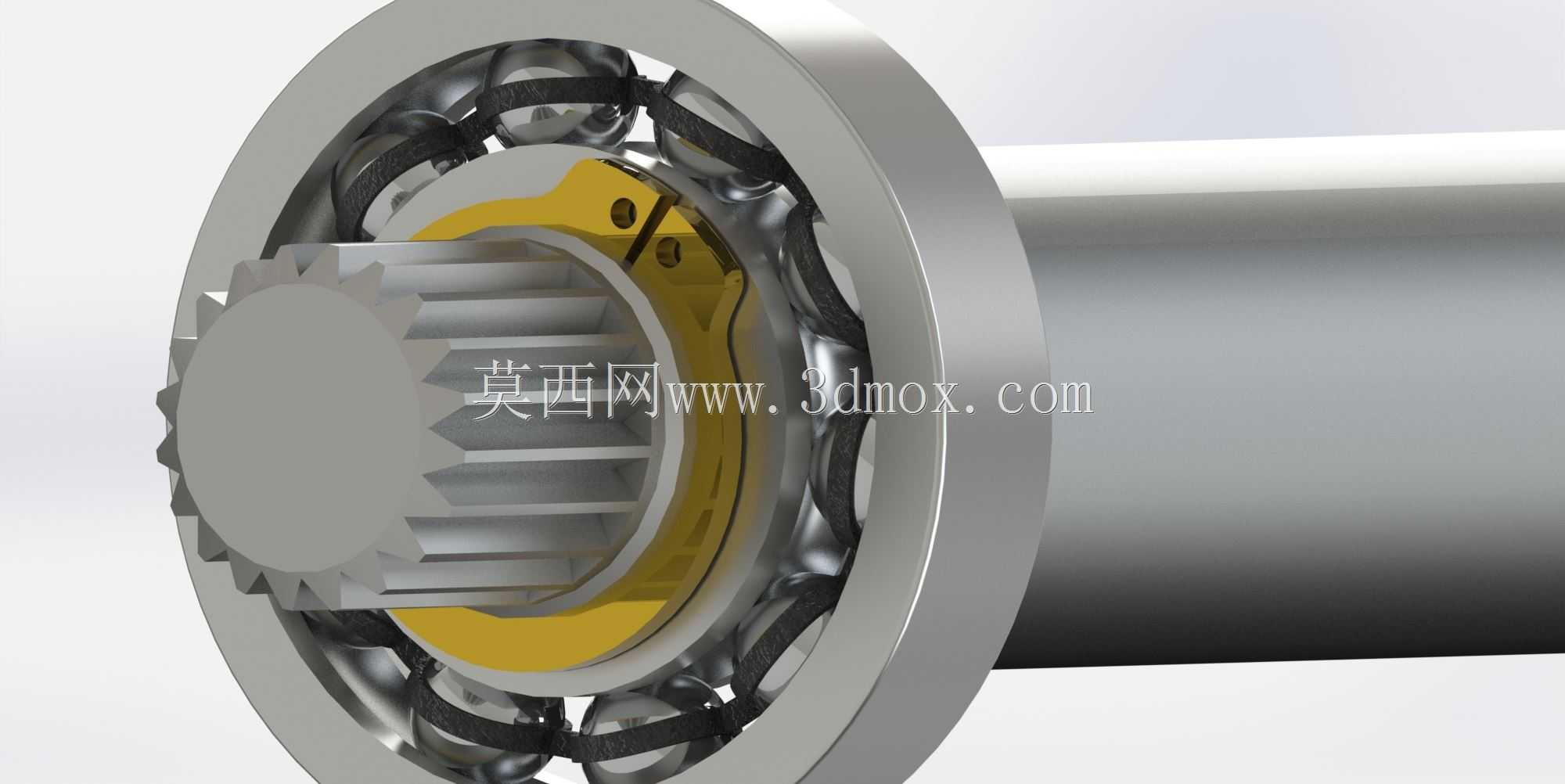

花键传动轴与配套轴承组合结构

这套轴系组件常见于中小功率回转传动设备的动力传递环节，从结构形式来看，轴端采用渐开线花键设计，相比普通平键连接，花键的多齿协同受力特性可以在同等轴径下传递更大扭矩，同时具备更好的对中精度，适合频繁正反转、有冲击载荷的传动工况，比如轻工输送设备的动力输出端、小型机床的进给传动单元、自动化生产线的回转工位驱动结构中都能见到这类轴件的应用。设计这类轴件时，首先要匹配安装边界的尺寸约束，轴身的轴肩位置是核心定位基准，要和配套深沟球轴承的内圈端面完全贴合，保证轴承安装后不会出现轴向窜动，轴上花键段的长度要预留足够的配合行程，避免装配时花键副出现顶死或者啮合长度不足的问题。轴承选型上配套的是标准深沟球轴承，这类轴承可以同时承受径向载荷和少量轴向载荷，能适应轴系运转时的轻微挠曲变形，轴系中间位置的挡圈结构是用来分隔两个轴承的安装位，保证两个轴承的支撑跨距处于合理范围，避免轴运转时出现挠度过大导致的轴承偏磨。从安装逻辑来看，这类轴一般采用两端支撑的安装方式，轴肩的直径差要严格控制，既要保证轴承内圈的定位可靠，又要留出足够的装配间隙方便轴承压装，不会在装配时刮伤轴承的配合面。轴的表面粗糙度设计上，和轴承配合的轴颈位置要达到较高的加工精度，花键齿面要做相应的硬化处理，提升齿面的耐磨性能，应对长期反复启停的磨损工况。实际应用中，这类轴系组件的作用是将动力源输出的扭矩稳定传递到执行端，同时通过配套轴承的支撑，保证轴的回转精度，避免运转过程中出现径向跳动影响传动平稳性。设计时还要考虑轴的动平衡余量，对于转速较高的应用场景，轴上的各个台阶位置要做平滑过渡，减少应力集中的同时，也能降低高速运转时的不平衡量，配套的轴承密封结构可以根据应用场景选配，在多粉尘、有油污的工况下可以加装密封圈，避免杂质进入轴承滚道影响使用寿命。轴端的花键参数要和对接的传动件内花键完全匹配，齿侧间隙控制在合理范围，既不能间隙过大导致传动冲击，也不能间隙过小导致装配困难、运转卡滞。
