开放式单座方程式赛车整车结构三维数模

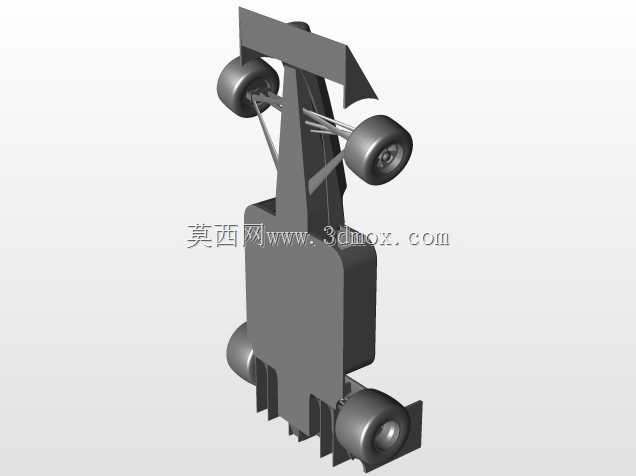

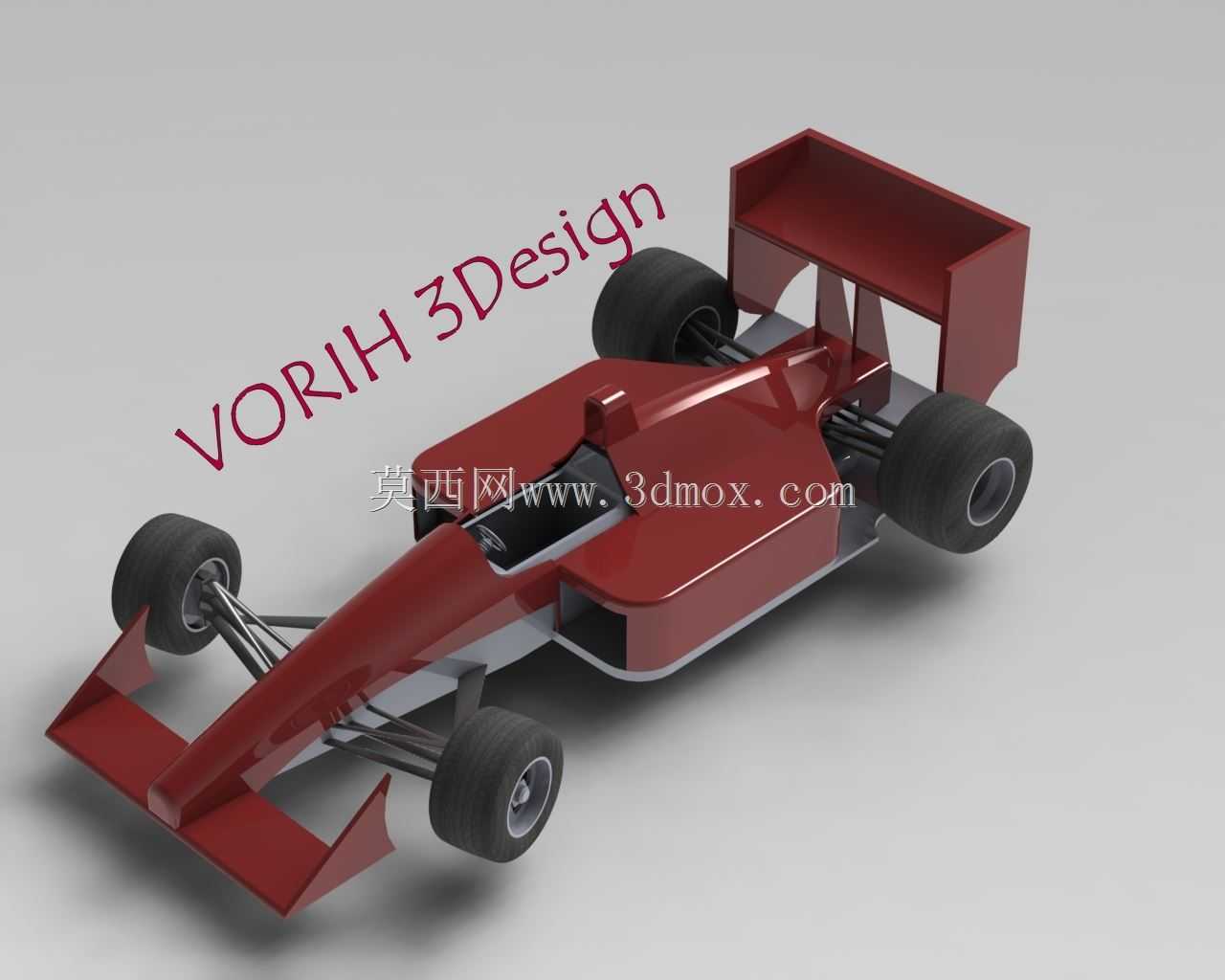

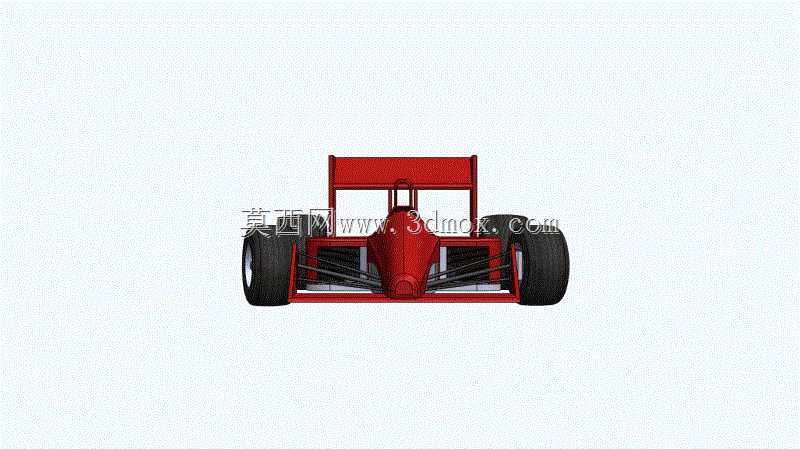

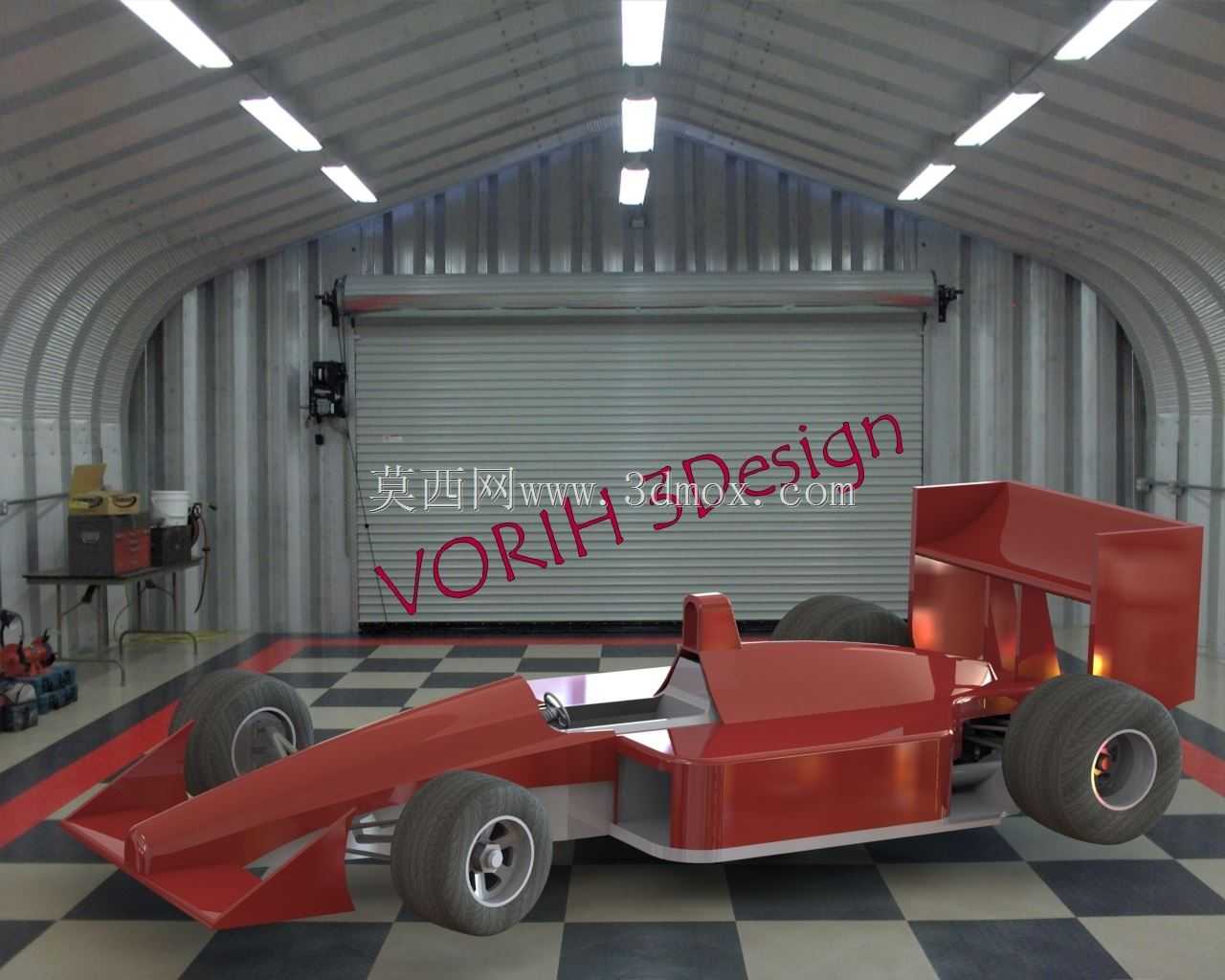

该数模还原了入门级方程式赛车的核心机械结构，可用于高校方程式车队的方案验证、赛车结构教学演示、竞速车辆结构原理拆解等场景。从实际工程落地角度看，这类单座开放式座舱赛车主要用于场地竞速赛事、青少年汽车工程实训、车辆动力学仿真验证场景，区别于民用乘用车，其结构设计完全围绕赛道竞速的性能需求展开，没有多余的舒适性配置结构。数模中完整呈现了赛车的核心受力结构：前部的鼻锥与前悬架安装位采用一体化受力布局，前悬的横臂、推杆结构直接连接前部承载结构，将轮端的冲击载荷直接传递至主车架，避免多余结构带来的载荷损耗；中部的单体座舱区域预留了驾驶员坐姿空间，两侧的侧箱结构整合了散热系统的安装空间，可匹配动力单元的散热器、油冷器布置需求，侧箱的外形轮廓兼顾了空气导流作用，可将前部来流导向后部散热区域，同时梳理轮侧乱流降低行驶风阻。后部的尾翼安装支架直接连接后主减速器与后悬承载结构，尾翼的翼片角度、安装高度在数模中预留了调节边界，可根据不同赛道的下压力需求做参数化调整。四轮采用宽幅热熔胎的匹配结构，轮辐的安装孔位、轮距参数均参考入门级方程式赛事的通用规范，前轮转向角度预留了足够的转向行程，可满足赛道低速弯的转向需求，后轮与后驱动桥的连接结构做了简化呈现，可清晰看到动力传递的路径走向。整车的外形尺寸严格遵循入门方程式赛事的尺寸限制，整车宽度控制在1400mm以内，轴距在1600mm至1800mm区间，整车高度不超过1000mm，安装边界上，底部的离地间隙预留了30mm至50mm的调节空间，可根据不同赛道的颠簸情况调整悬架高度，避免底盘在高速过弯时触地。设计思路上完全遵循轻量化优先的原则，所有非承载结构都做了镂空简化，承载结构的受力路径直接清晰，没有多余的弯折结构，既降低了整车重量，也减少了载荷传递过程中的应力集中点。在实际建模过程中，这类数模可作为结构设计的基础参照，设计者可在此基础上调整悬架刚度参数、动力单元布置位置、空气动力学套件的外形，快速完成不同定位的竞速赛车方案迭代，也可用于车辆工程专业的教学演示，帮助学习者理解赛车与民用车在结构设计逻辑上的核心差异，掌握竞速车辆的载荷传递路径、部件布置原则。
