紧凑型蜗杆蜗轮减速传动装置结构

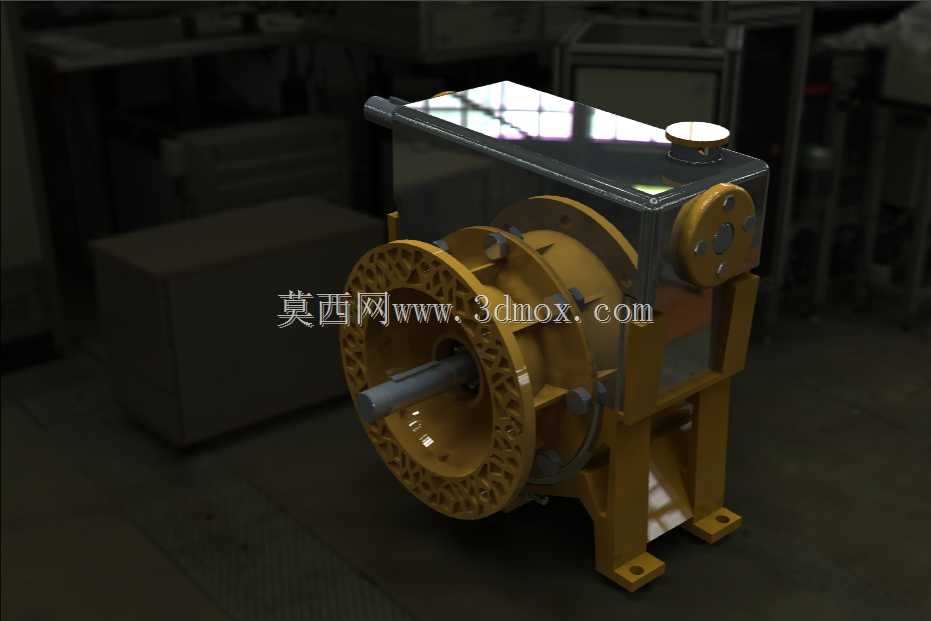

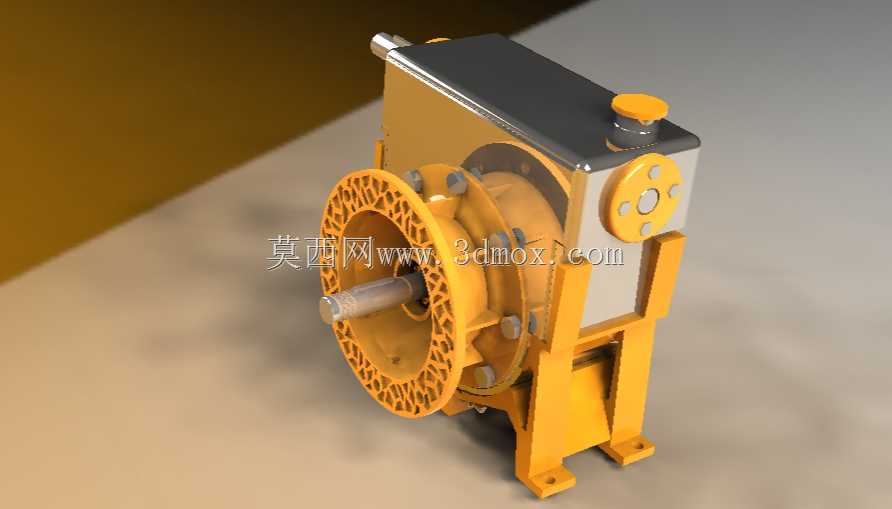

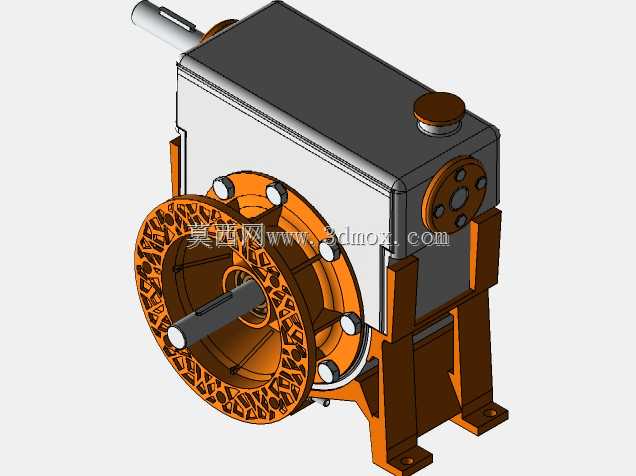

这款蜗杆传动结构在轻工输送、小型自动化生产线的动力匹配场景中适配性极强，常被用于输入转速较高、需要大传动比降速同时实现扭矩放大的工位，比如小型包装线的进料辊驱动、食品加工设备的输送带动力端，或是小型工装夹具的旋转动力输入环节，能在单级传动下实现较大的减速比，相比多级齿轮减速结构，整体占用的安装空间更小，很适合布局紧凑的小型设备。从结构设计逻辑来看，该装置采用下置式蜗杆布局，蜗杆轴水平伸出作为动力输入端，蜗轮侧集成的法兰式输出端可直接对接负载轮毂，省去了额外的联轴器转接结构，能有效压缩动力单元的轴向安装尺寸。箱体采用分体式拼接结构，侧端盖与主箱体通过螺栓紧固，既方便内部蜗轮蜗杆副的装配调整，也能在后期维护时快速开盖检查啮合间隙、补充润滑脂，箱体底部的带安装孔支脚采用一体化铸造成型，支脚的安装孔位间距经过匹配校核，可直接固定在常规规格的设备安装型材或钢板台面上，不需要额外加工转接板。输出端的镂空辐条式轮毂设计，在保证输出法兰连接强度的前提下，大幅降低了输出端的转动惯量，启停阶段的传动冲击更小，同时轮毂上的均布安装孔可适配不同规格的负载连接件，适配范围更广。顶部设置的注油透气帽，既可以在设备运行时平衡箱体内外气压，避免油温升高导致内部压力过大出现渗油问题，也能作为润滑脂的加注口，日常维护时不需要拆解箱体即可完成润滑介质补充。箱体侧端的圆形端盖除了起到密封箱体、支撑蜗轮轴端的作用外，端盖上的预留孔位还可根据使用需求加装转速传感器，实时监测输出轴的实际转速，方便接入设备的闭环控制系统。在安装边界上，输入端轴伸的直径、键槽尺寸都符合常规小型驱动电机的输出轴匹配标准，可直接对接市面常见的400W、750W级别的小型驱动电机，不需要定制非标连接轴套；整体的重心落在底部支脚的安装支撑面范围内，卧式安装时的稳定性较好，即使在设备存在小幅振动的工况下，也不会出现固定螺栓松动导致的传动偏移问题。蜗轮蜗杆副的啮合侧隙经过设计预留，既可以补偿加工装配带来的尺寸误差，也能在负载出现小幅冲击时起到一定的缓冲作用，避免轮齿出现硬接触断裂的问题，同时蜗杆传动自带的反向自锁特性，还能在设备断电停机时防止负载端出现倒转，对于垂直升降类的小型负载工位，还能省去额外的制动结构，进一步简化设备的整体设计。
