复古赛道专用裸露车架摩托车结构设计

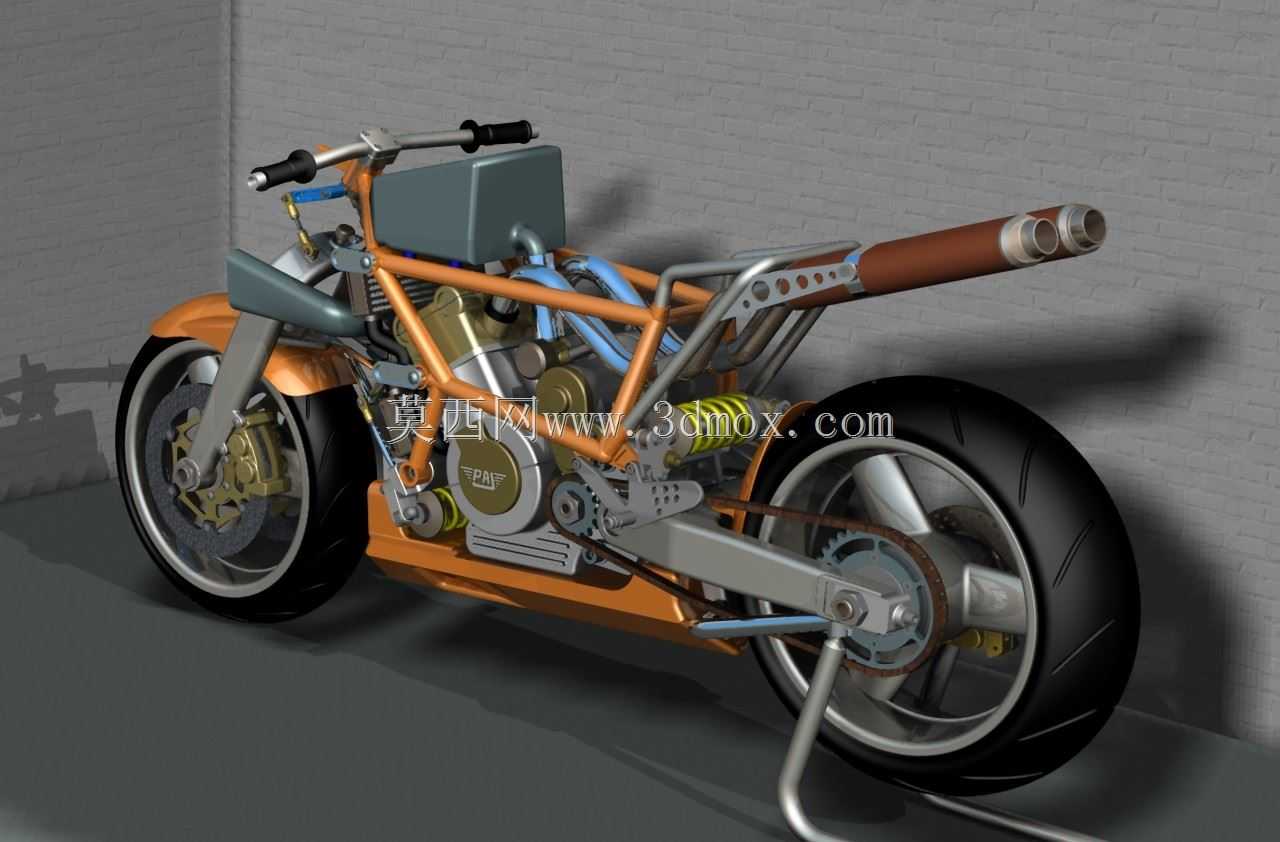

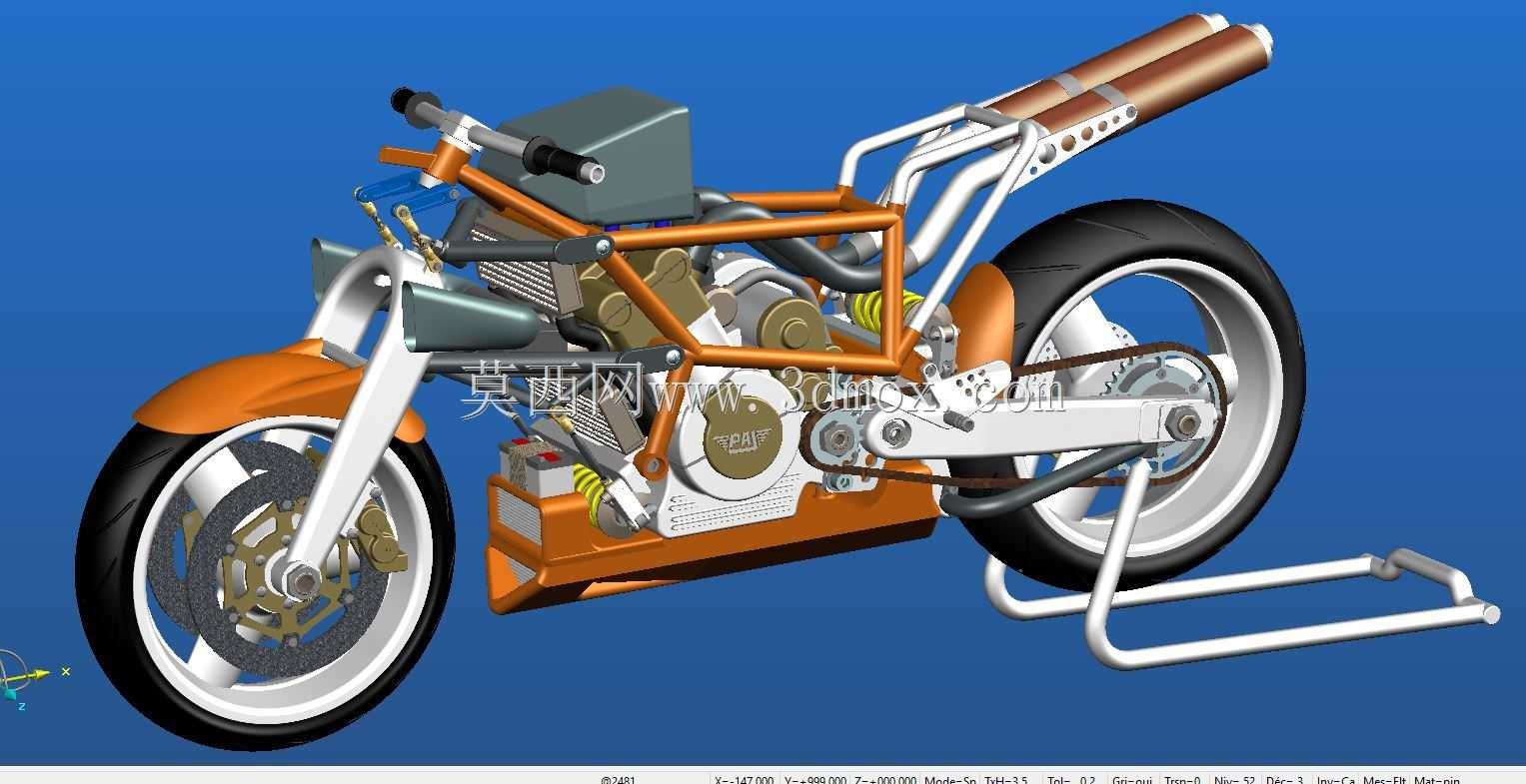

这款裸露管式车架的赛道摩托车，核心定位是场地竞速类两轮载具，整体结构完全围绕赛道工况下的动力输出、弯道操控与轻量化需求搭建，没有多余的外观覆盖件，所有机械结构直接外露，既方便赛事过程中的快速检修调整，也能通过裸露的金属管架传递硬核的机械质感。从结构布局来看，整车采用铬钼钢焊接的空间管式车架，主车架围绕V型双缸动力单元做环绕式布局，车架管材的弯折角度与焊接点位完全匹配动力总成的安装吊耳，不需要额外加装转接支架就能将发动机直接锁附在车架上，既减少了额外连接件带来的重量冗余，也能让发动机本身成为车架受力结构的一部分，提升整车的刚性表现。前悬挂采用正置式液压阻尼前叉，前叉倾角按照赛道急加速与重刹的载荷需求做了针对性调整，前轮采用大尺寸双活塞卡钳搭配钻孔刹车盘，匹配宽幅半热熔赛道轮胎，轮辋采用轻量化铝合金铸造结构，在保证弯道侧向支撑力的同时降低簧下质量，提升悬挂系统的响应速度。后摇臂采用单侧铝合金悬臂结构，直接连接后轴与车架中部的铰接点，后置单筒螺旋弹簧阻尼器斜向布置在摇臂与车架横梁之间，减震行程根据场地铺装路面的颠簸幅度做了限定，避免过弯时减震压缩过大导致车身倾角变化影响走线精度。动力单元采用V型双缸四冲程结构，缸体表面做了散热鳍片设计，匹配外露的不锈钢等长排气头段，尾段采用直排式消音结构，排气尾管向车身侧后方延伸，出口位置避开后摇臂与后轮的运动干涉区域，同时保证高转速下的排气顺畅度，减少动力损耗。车把采用低位分离式设计，安装位置在上三星连板的下方，匹配短款手把胶与简易控制按键，没有多余的灯光、仪表等民用道路配件，完全服务于赛道驾驶的操控需求。油箱采用窄款流线造型，贴合骑手在弯道中夹持车身的姿态，座椅采用单座驼峰设计，尾部直接收窄与后尾架整合，没有多余的后座结构。整车的安装边界完全按照赛道两轮摩托的赛事规范设定，轴距控制在紧凑区间，最小离地间隙满足大倾角过弯时不会磨到脚踏与车架底部，所有外露的管线、拉线都沿着车架管材做了固定排布，避免转向过程中出现拉扯干涉，传动系统采用链条传动结构，前后链轮的传动比按照赛道直道加速与弯道出弯的扭矩需求匹配，后链轮的安装位置与后摇臂的调节滑槽预留了足够的张紧调整空间，方便根据不同赛道的特性调整传动比。
