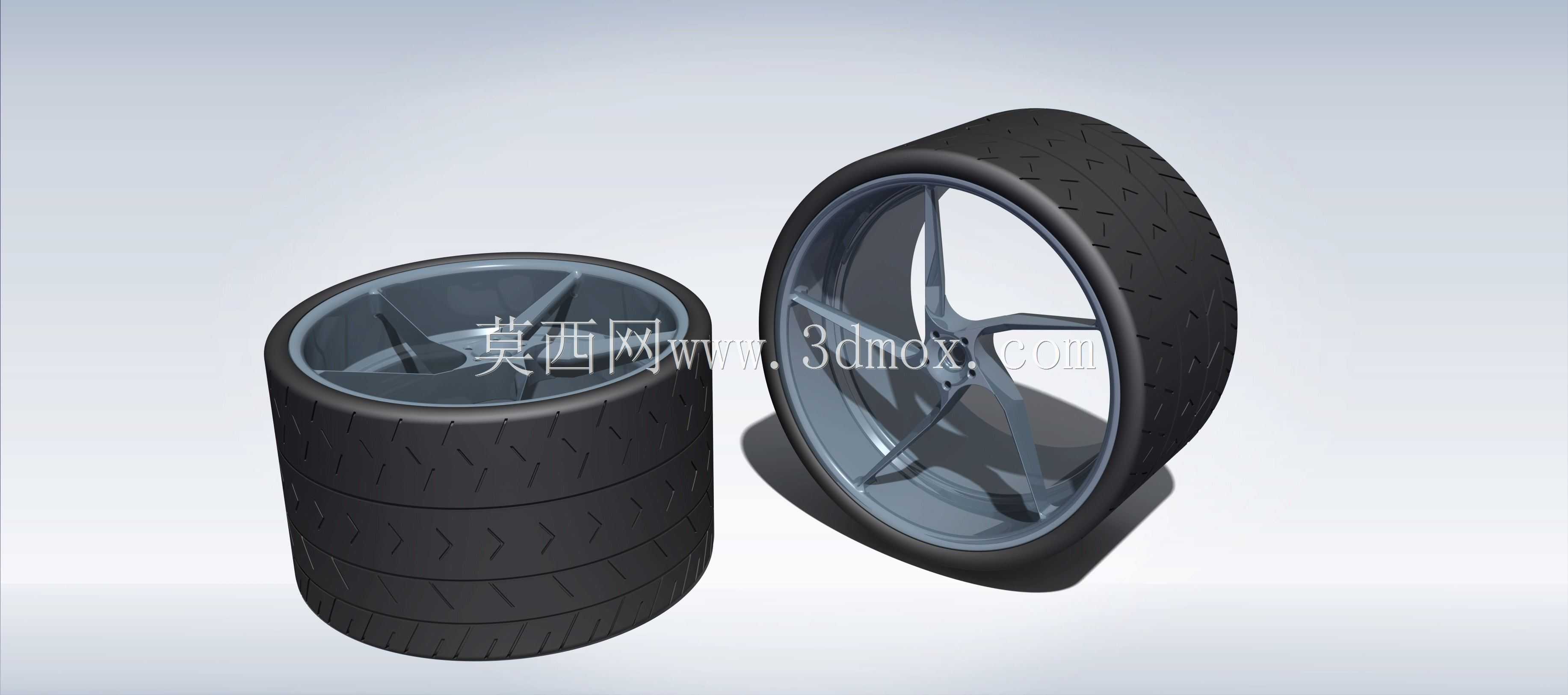

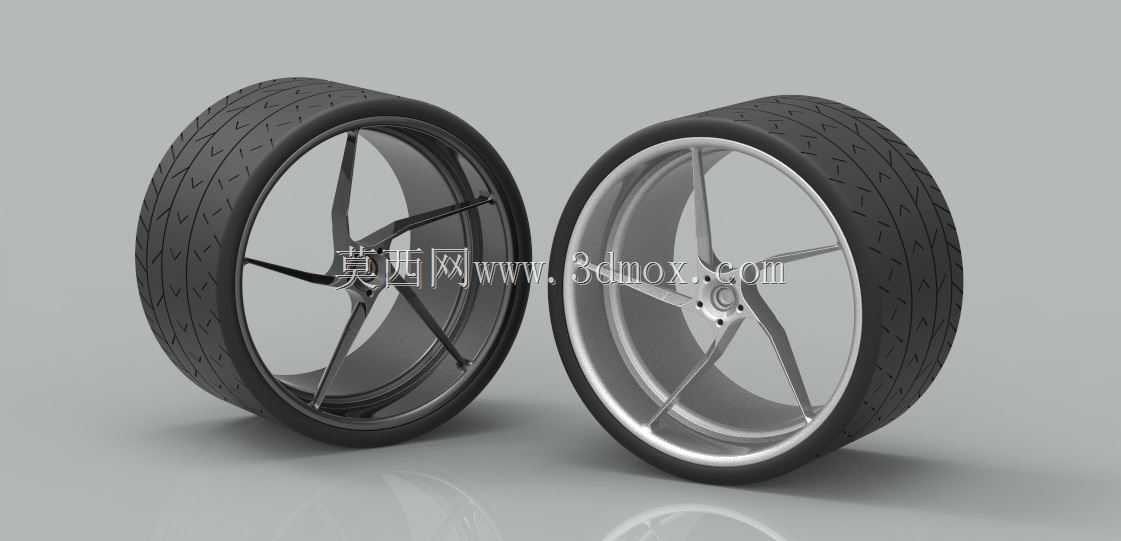

低断面五辐合金薄型汽车轮组结构设计

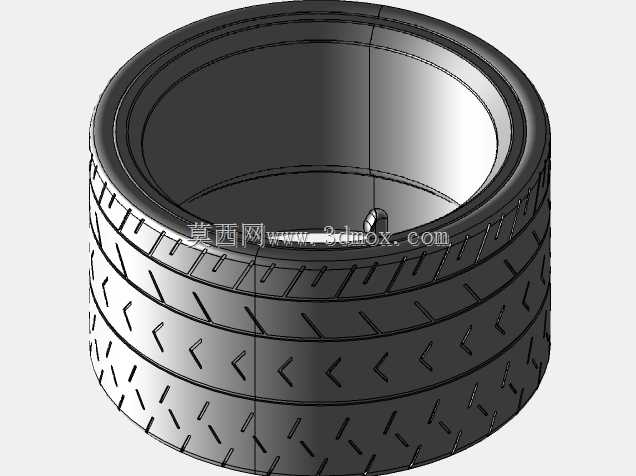

这套轮组结构针对乘用车辆的运动化改装与性能取向车型开发，薄型低断面轮胎的设计核心是降低胎壁形变量，在车辆高速过弯时，胎侧的挠曲变形量被大幅压缩，能够让胎面与地面保持更大的接触面积，提升侧向抓地力的同时，转向输入的响应延迟也会明显缩短，适配铺装路面的激烈驾驶场景。轮辋采用五辐式合金结构，辐条的走向从中心安装座向外缘均匀发散，每根辐条的截面做了变厚度处理，靠近轮毂中心的位置厚度更大，用来承载半轴传递的扭矩以及路面冲击带来的交变应力，靠近轮辋外缘的位置逐渐收窄，在保证结构强度的前提下尽可能降低旋转件的非簧载质量，对于悬架系统的响应速度提升有直接帮助。轮辋与轮胎的配合边界做了精准的止口设计，胎圈座的角度与尺寸公差严格匹配轮胎的胎圈结构，保证充气后轮胎与轮辋之间的密封可靠性，避免高速行驶时出现轮胎脱圈或者慢漏气的问题。中心安装面的孔位布局按照乘用车通用的节圆直径设计，安装孔的沉台深度做了适配性处理，能够兼容常规的轮毂螺栓锁紧长度，中心孔的直径匹配多数乘用车型的轴头尺寸，安装时可以直接与轴头贴合保证同轴度，减少高速行驶时的轮组跳动量。轮胎的胎面花纹采用连续的主沟槽加细碎刀槽设计，纵向主沟槽负责快速排出胎面积水，提升湿滑路面的排水效率，降低水滑风险，胎肩位置的花纹块做了刚性强化，减少转向时胎块的形变，提升弯道中的支撑性。设计过程中需要兼顾轮辋的强度与轻量化平衡，辐条的背面做了局部的挖槽处理，去除非受力区域的多余材料，同时通过有限元分析验证不同工况下的应力分布，确保在过坑洼路面承受冲击载荷时，辐条与轮辋连接的位置不会出现应力集中导致的开裂问题。轮胎的扁平比设定偏向性能取向，胎壁高度较低，除了提升操控响应之外，也能让制动系统的散热效率更高，轮辋内部的镂空空间足够容纳大尺寸的刹车卡钳与刹车盘，适配性能升级的制动系统安装需求。轮辋的边缘做了卷边强化处理，在轮胎受到侧向挤压时，轮辋边缘不容易出现变形，能够更好地固定胎圈位置，保证极端工况下的轮胎固定可靠性。
