跳汰机工作台承载定位结构设计

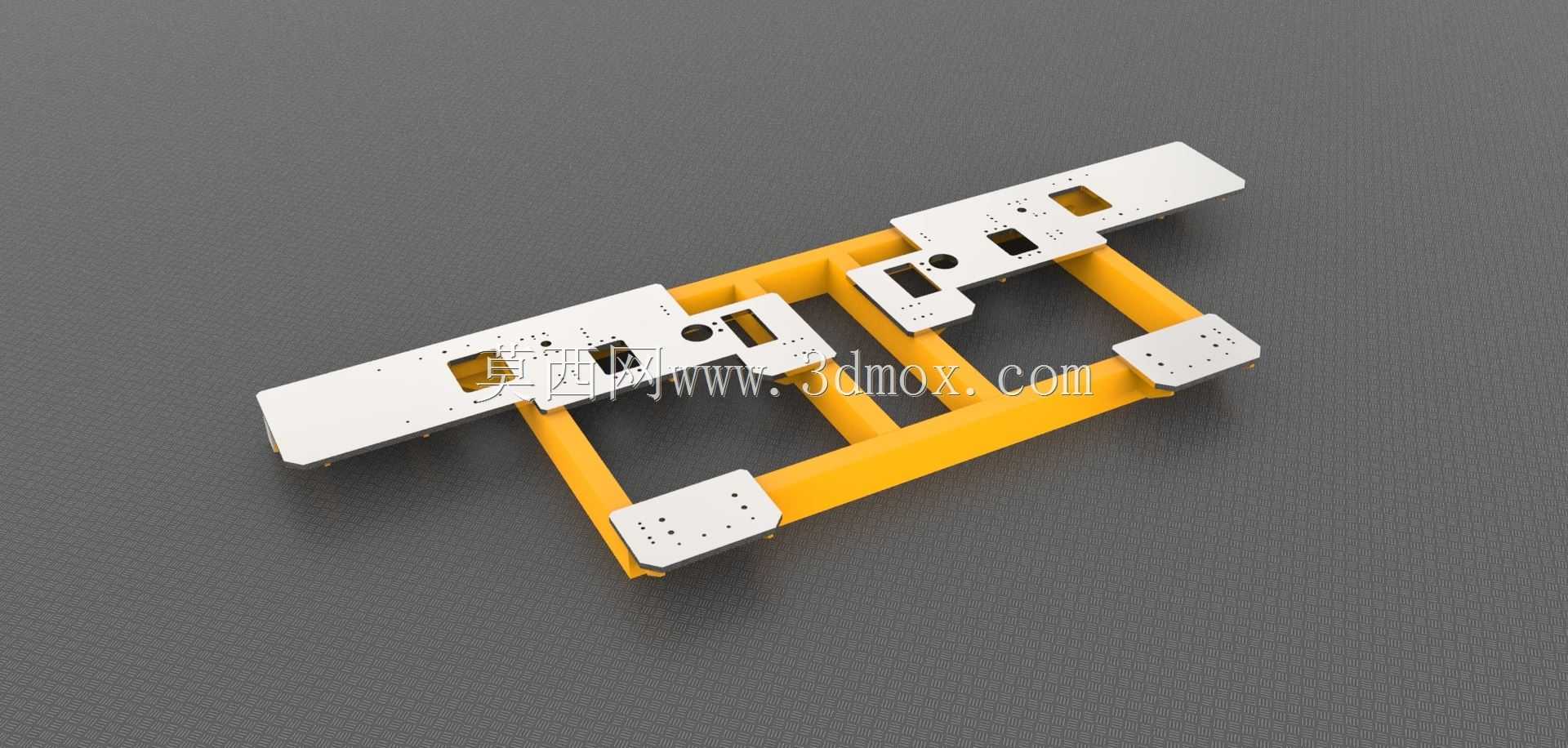

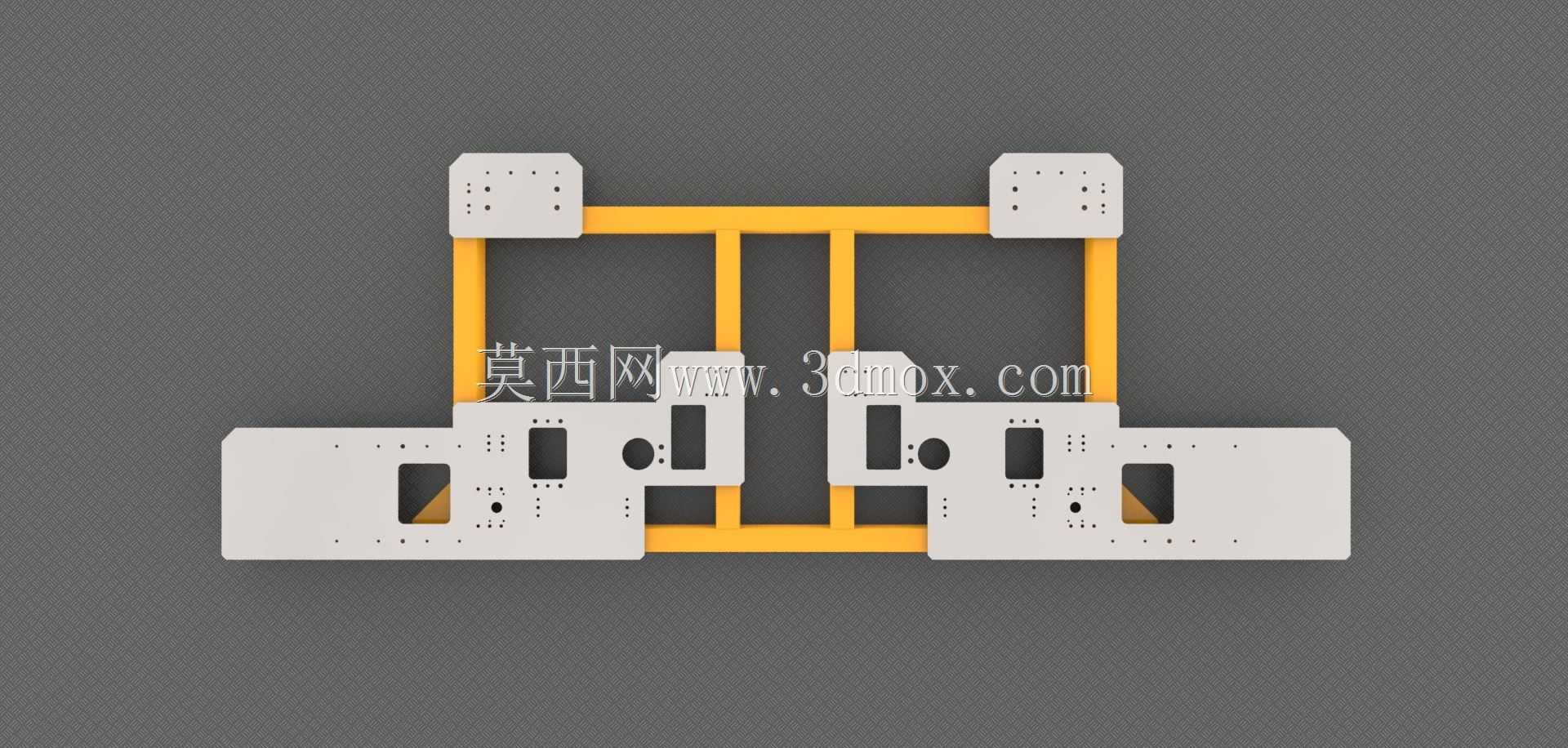

这套结构主要应用在矿物分选领域的跳汰设备作业工位，作为分选执行机构的承载基准，直接承担跳汰作业过程中筛板组件、导流构件及待分选物料的动态载荷，同时为各执行部件提供精准的安装定位基准，保障跳汰过程中水流脉动、物料分层的运动轨迹符合分选工艺要求。从结构布局来看，整体采用分体式承载板搭配一体化焊接支撑梁的设计思路，三块独立的金属承载板沿支撑梁长度方向排布，每块承载板上都预制了多组定位销孔与安装螺纹孔，可适配不同规格的筛板、导流板快速装夹，无需额外加工适配接口，能缩短现场换型调整的时间。支撑部分采用箱型截面的型材梁拼接，梁体之间通过角接定位保证整体平面度，承载板与支撑梁之间采用定位销加螺栓的复合连接方式，既可以承受跳汰作业过程中产生的交变冲击载荷，也能避免长期运行后连接位置出现松动移位。设计过程中优先考虑了安装边界的适配性，整体宽度方向的尺寸控制在常规跳汰机槽体的安装跨度范围内，支撑梁两端的连接端板预留了与设备主机架对接的长圆孔，可在现场安装时补偿一定的机架加工误差，降低现场装配的修配工作量。承载板的工作面做了平面度公差控制，安装后整体工作面的平面度误差不超过0.2mm每米，避免因基准面不平导致筛板倾斜，影响物料分层的均匀性。支撑梁的排布避开了跳汰机的水流通道与排料口位置，不会干扰分选过程中物料的运动轨迹，同时梁体的截面高度经过载荷校核，在满载物料加动态脉动载荷的工况下，最大挠度控制在允许范围内，不会因结构变形影响分选精度。结构上还预留了传感器安装位，可在对应位置加装料位检测、位移监测元件，方便后续设备做自动化升级改造，不需要对主体结构做二次加工。各承载板的边角位置都做了倒角处理，避免安装过程中划伤密封件，支撑梁的表面做了防锈处理，可适应分选作业潮湿、带矿物颗粒的工作环境，延长结构的使用寿命。
