雪佛兰LS7发动机活塞组件三维设计

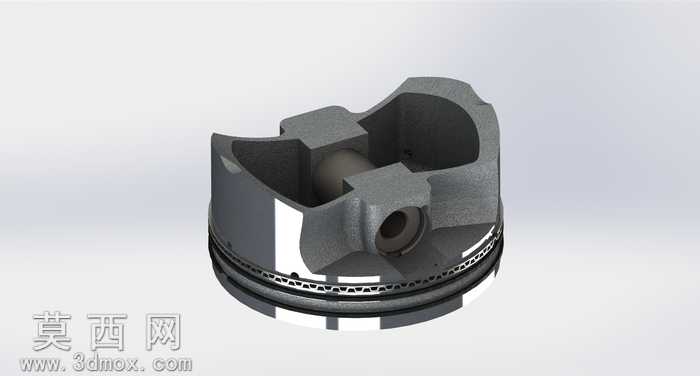

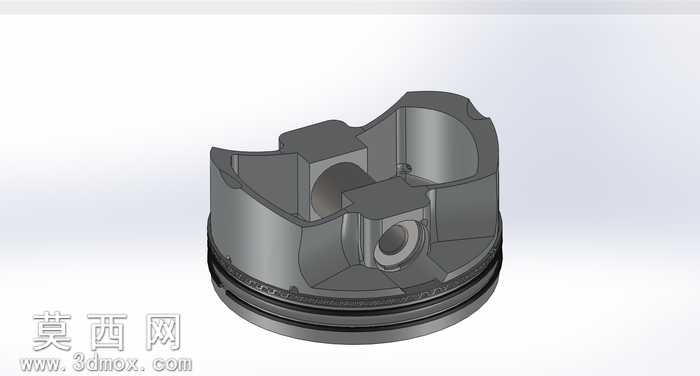

本作品为高性能V8发动机配套的LS7活塞组件三维建模成果，建模阶段严格参照量产锻造活塞的实物测绘参数开展，首先通过草绘绘制活塞的顶部轮廓、裙部型线以及销座的基准截面，针对LS7活塞特有的4.125英寸缸径适配尺寸，精准还原了活塞顶部的燃烧室凹坑造型、气门避让坑的曲面弧度，确保活塞在上止点位置时与气门的安全间隙符合原厂设计规范。建模过程中对活塞的内部加强筋结构做了精细化还原，销座部位的过渡圆角、加强肋的厚度参数完全参照4032锻造铝合金活塞的实物结构，保证模型的结构强度表现与实物一致，同时对活塞环槽的分层结构做了独立特征建模，三道环槽的宽度、深度以及环岸的高度参数均严格匹配量产活塞的工程图纸要求，气环槽、油环槽的回油孔结构也通过阵列特征完整呈现，还原油环的回油通路设计。材质与渲染阶段，针对活塞本体的4032锻造铝合金材质，调整材质参数还原锻造金属表面的细微磨砂质感，对活塞销孔内部的衬套部位赋予铜合金材质，区分不同部件的材质差异，活塞环组分别赋予镀铬钢环、铸铁油环的对应材质表现，通过环境光遮蔽效果突出活塞裙部的石墨涂层区域的视觉差异，渲染时采用柔和的工业摄影棚光照方案，多角度呈现活塞的外部轮廓与内部腔体结构，清晰展示活塞销座与加强筋的连接结构。设计思路上完全遵循高性能发动机活塞的工程设计逻辑，优先保证活塞的结构合理性，对活塞的壁厚变化、热膨胀预留间隙对应的结构特征做了参数化建模处理，所有特征均保留可编辑的建模历史，方便后续根据不同的压缩比调整活塞顶部凹坑深度，或是根据不同的缸径修改活塞的外轮廓尺寸，模型同时还原了活塞与活塞销的装配关系，可直接用于发动机曲柄连杆机构的运动仿真，验证活塞在气缸内的运动轨迹、与曲轴连杆的配合干涉情况，也可用于发动机拆解教学的演示模型，直观展示四冲程发动机活塞组件的结构组成与装配逻辑。
