汽车悬挂式油门踏板结构设计方案

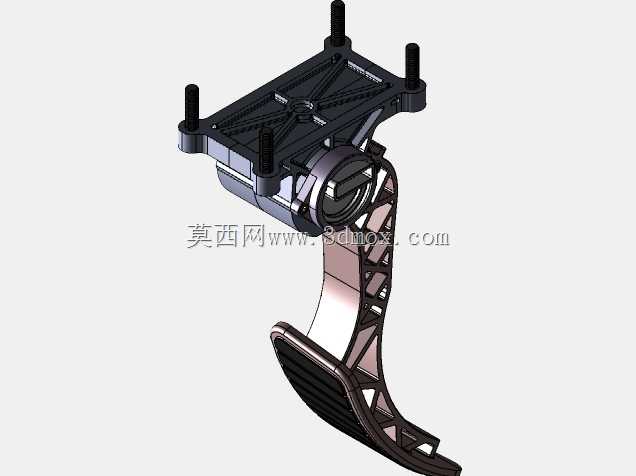

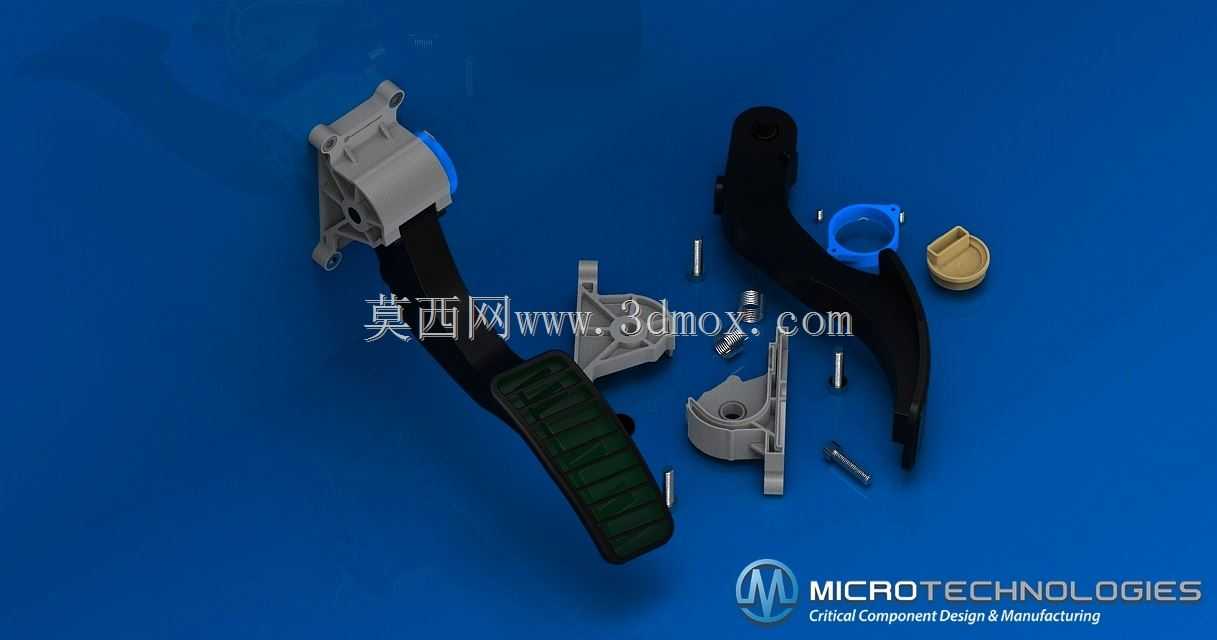

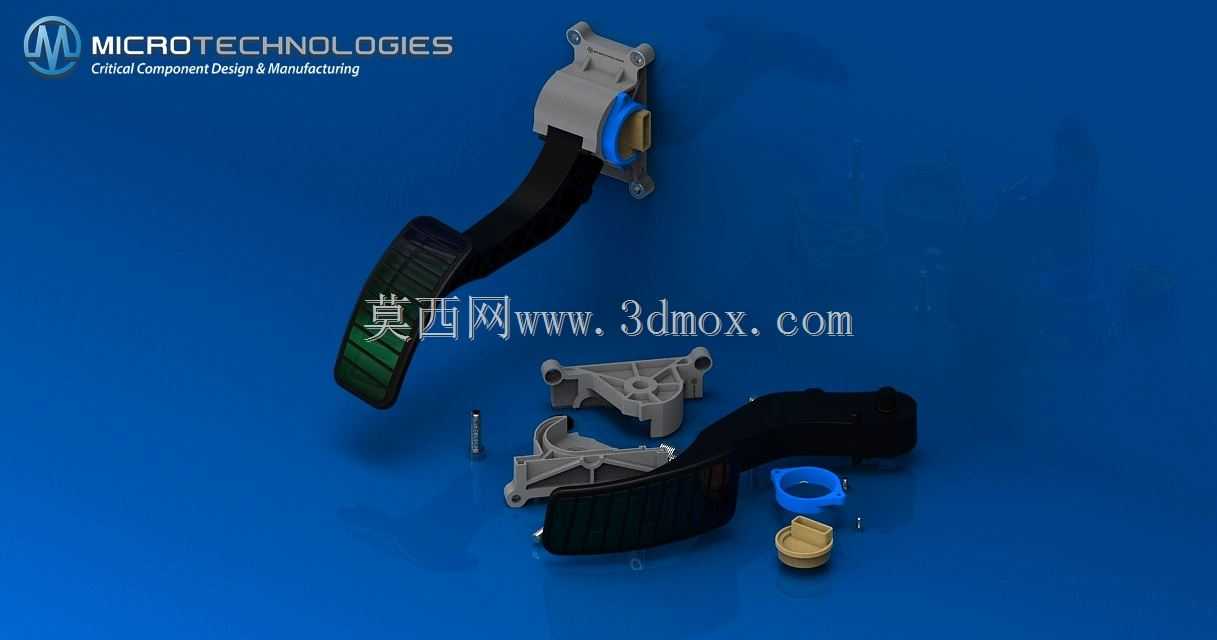

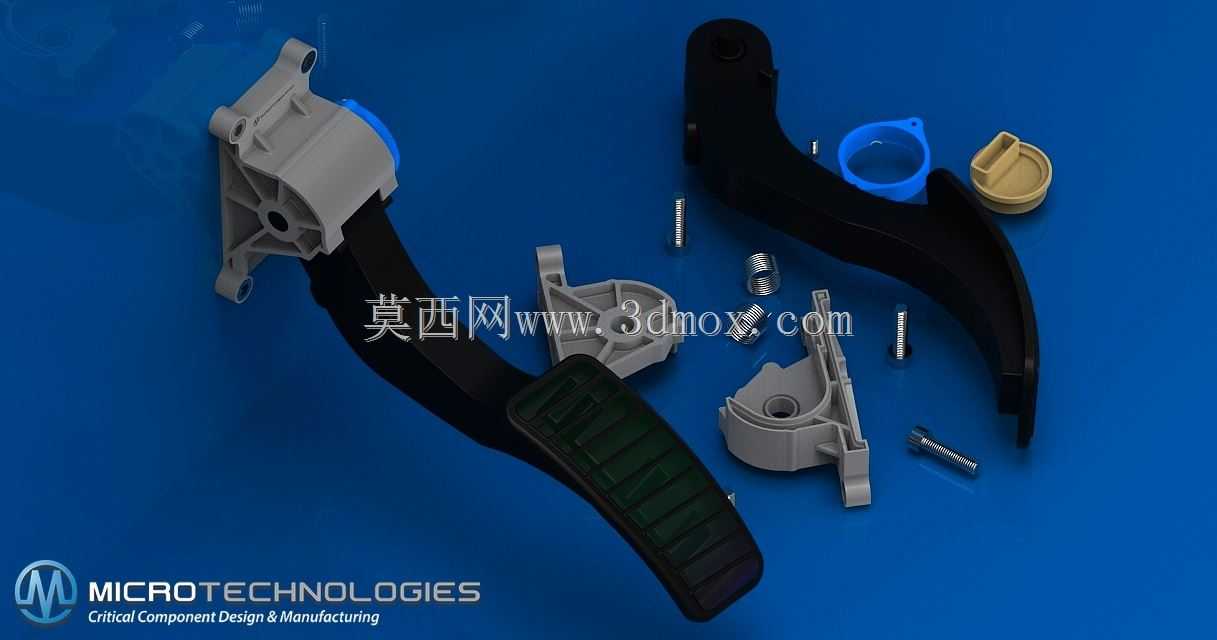

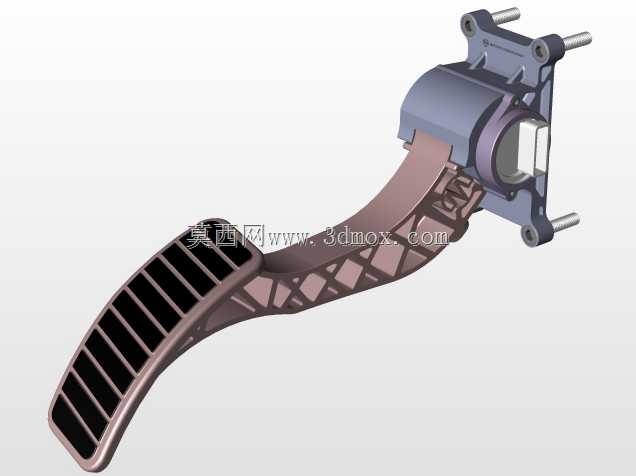

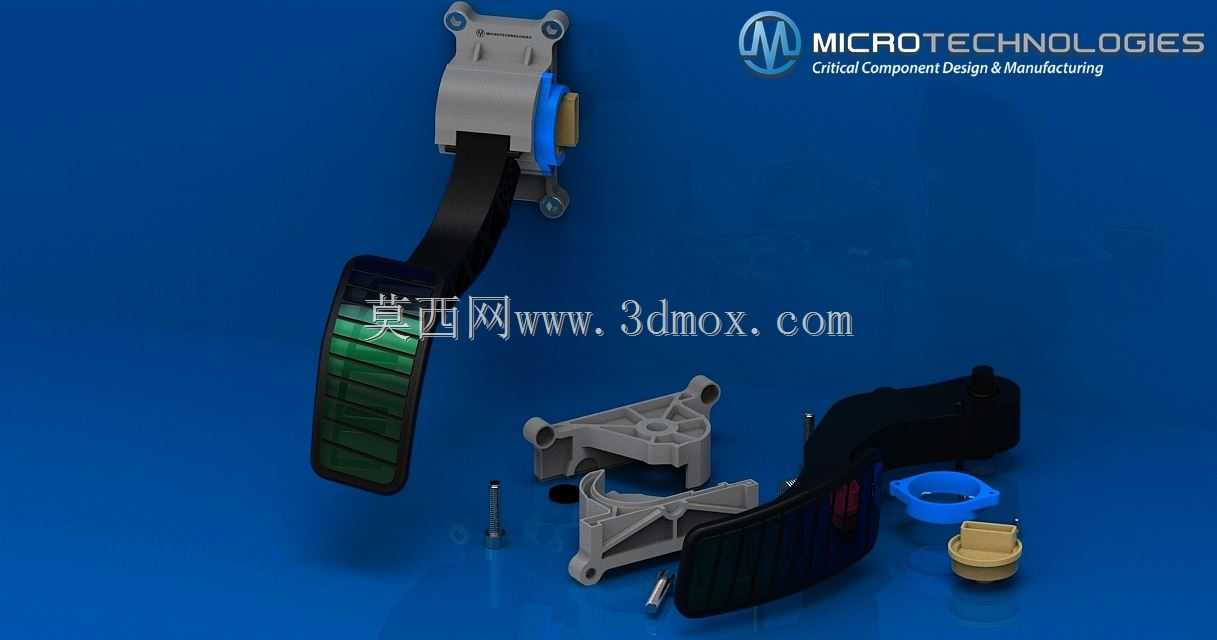

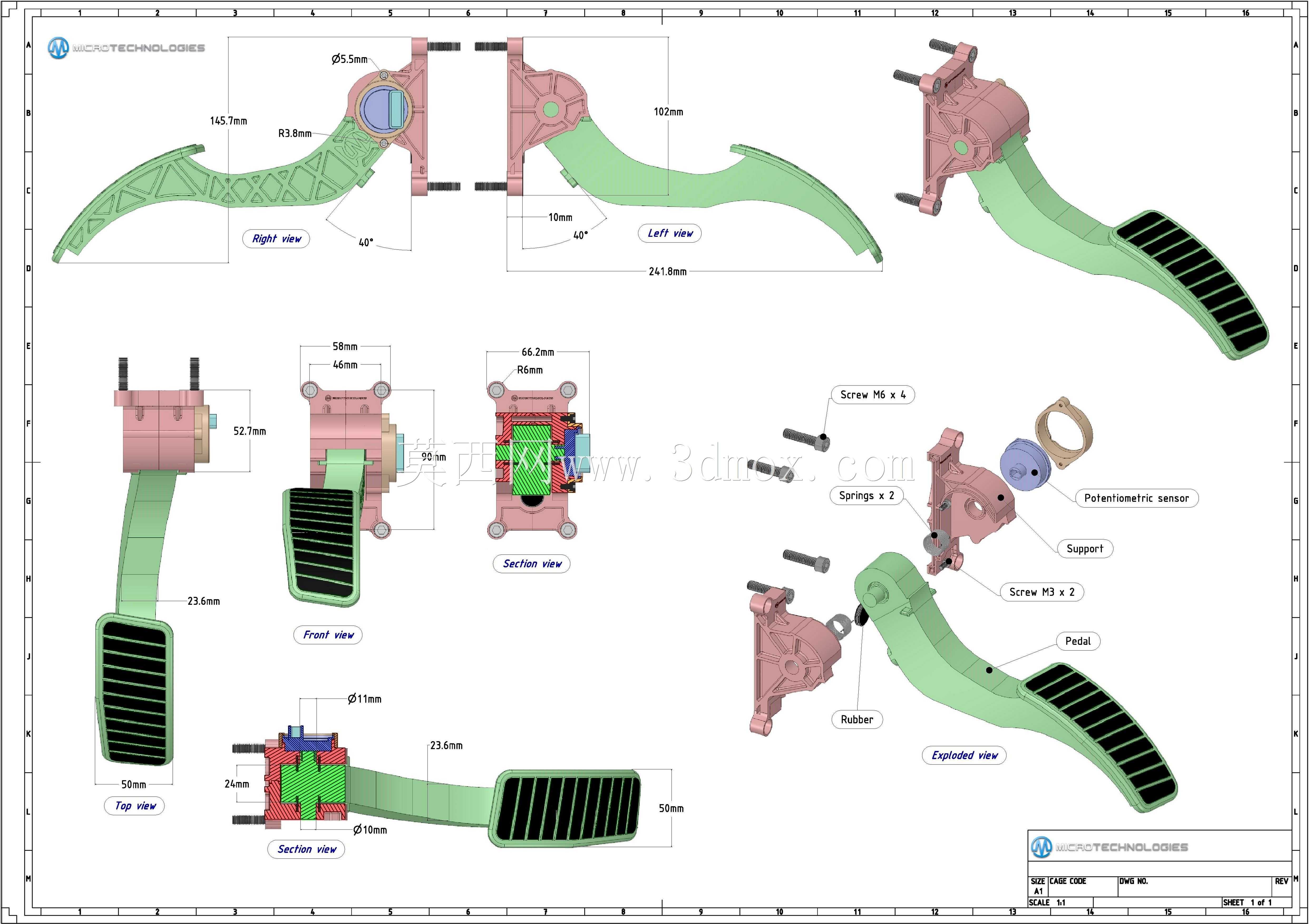

该油门踏板总成面向乘用车辆驾驶舱操控场景设计，作为驾驶员动力请求的核心输入部件，直接关联整车动力输出的线性度与驾驶脚感反馈，是整车人机交互链路中接触频次最高的操控部件之一。整套结构采用分体式装配思路，将踏板臂、安装基座、复位弹性元件、阻尼衬套、位置感应配套结构做模块化拆分，各部件间通过定位销与紧固件完成装配，既兼顾生产环节的装配效率，也便于售后环节的易损件更换。踏板臂采用符合人机工程的弧度设计，踩踏面设置有防滑纹理结构，匹配多数驾驶员脚掌自然放置的角度，长时间踩踏不易产生脚部疲劳；安装基座设置有三个带衬套的安装点位，可直接固定在驾驶舱前围钣金对应的安装孔位上，安装边界预留了足够的钣金贴合公差，适配不同车型前围的安装面弧度差异。复位结构采用圆柱螺旋弹簧搭配阻尼缓冲块的组合，弹簧提供稳定的复位力矩，保证踏板松开后能快速回到初始位置，阻尼块则用于过滤踩踏过程中的生硬感，让踏板行程的力矩变化更线性，避免初段过轻、末段过重的突兀脚感。整套结构的运动副位置均设置有自润滑衬套，减少长期往复踩踏产生的磨损量，提升部件的使用寿命；踏板臂主体采用高强度工程塑料搭配局部金属嵌件的结构，在保证整体结构强度满足踩踏力峰值要求的前提下，尽可能降低部件自重，符合整车轻量化的设计方向。设计过程中充分考虑了踩踏行程的边界限制，在基座上设置有软硬两个限位结构，软限位用于日常踩踏的末端缓冲，硬限位用于极端踩踏力下的结构保护，避免踏板臂超出设计行程发生断裂或干涉。各连接位置的紧固件均采用防松设计，适配车辆行驶过程中的持续振动工况，避免长期使用后出现连接松动、踏板旷量的问题。踏板的感应元件安装位预留了通用的安装接口，可适配不同类型的位置传感器，匹配不同车型的电子油门系统信号采集需求，无需对基座结构做额外修改即可完成适配。
