商用车空气悬架安全气囊车桥总成结构

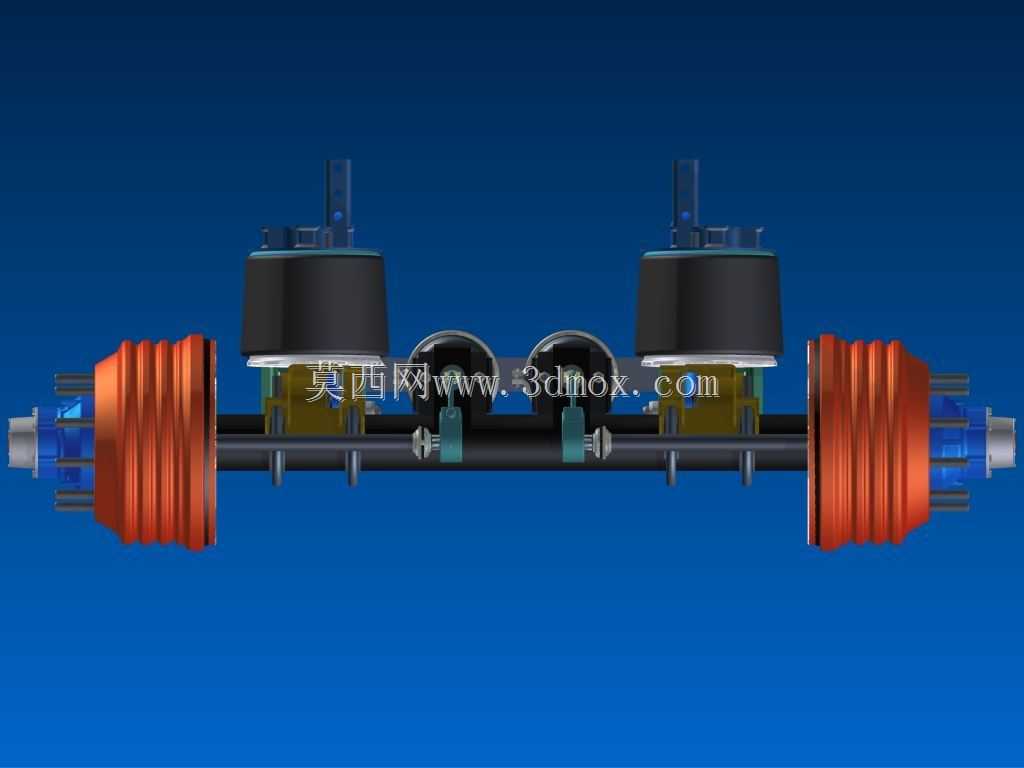

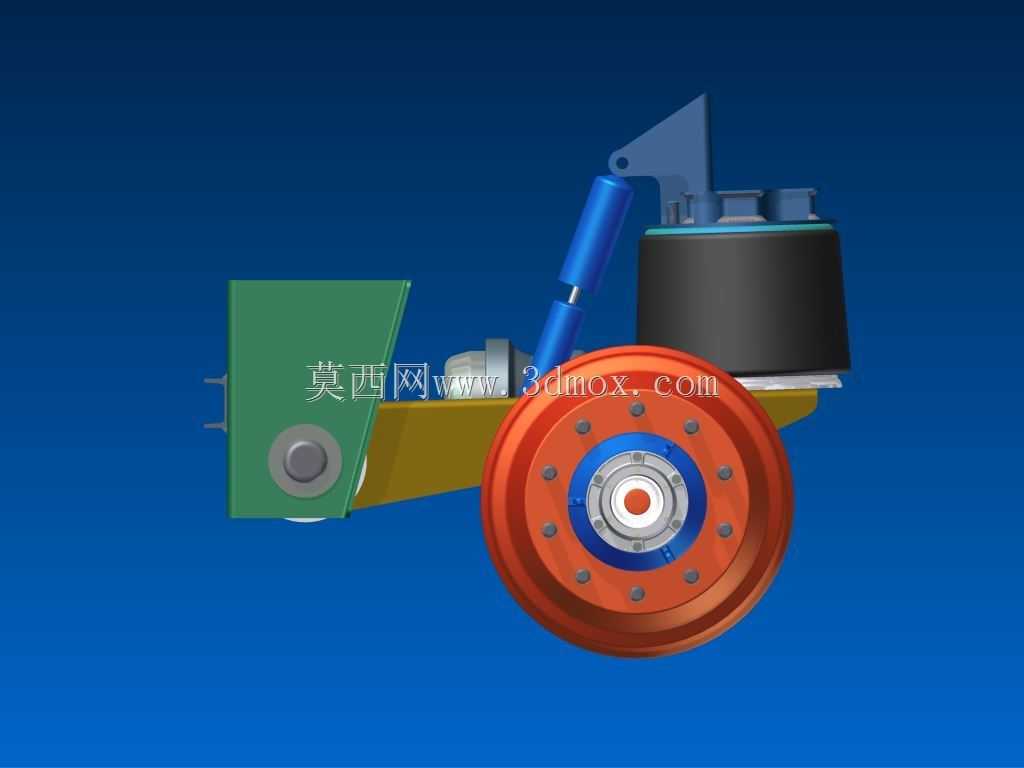

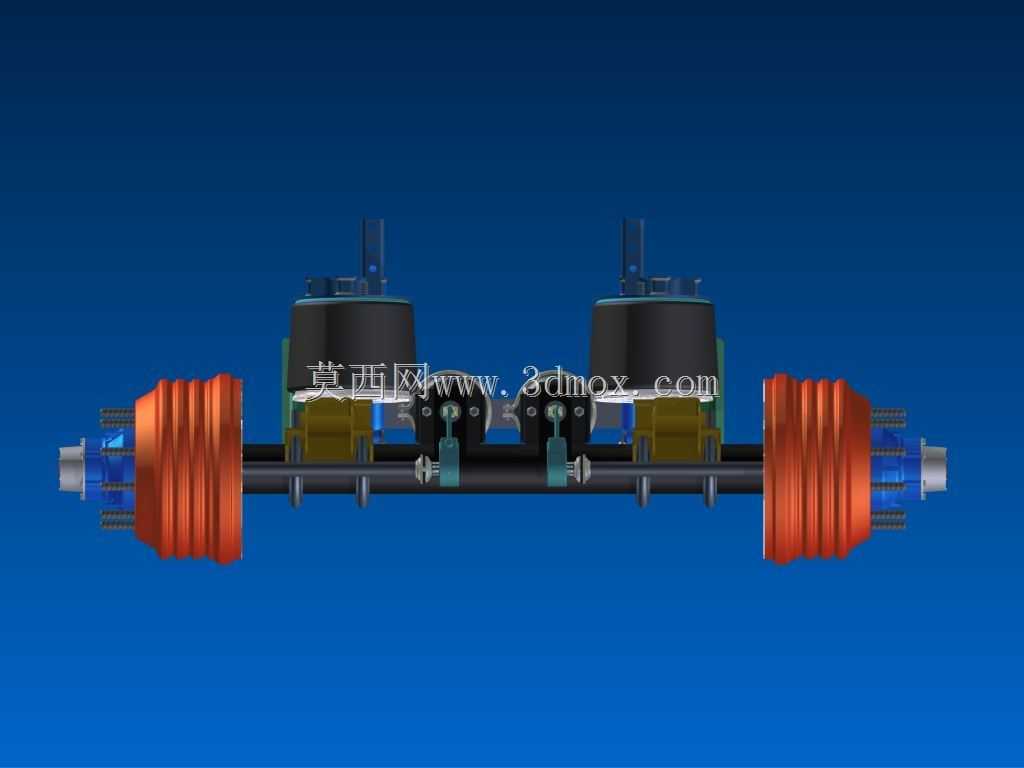

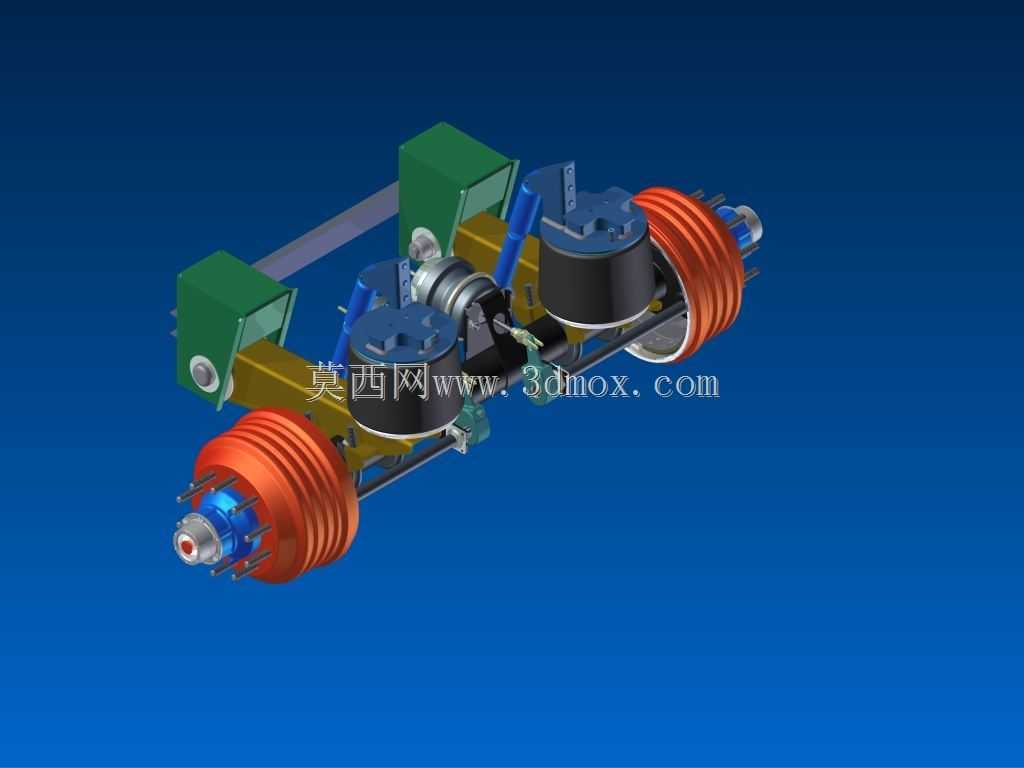

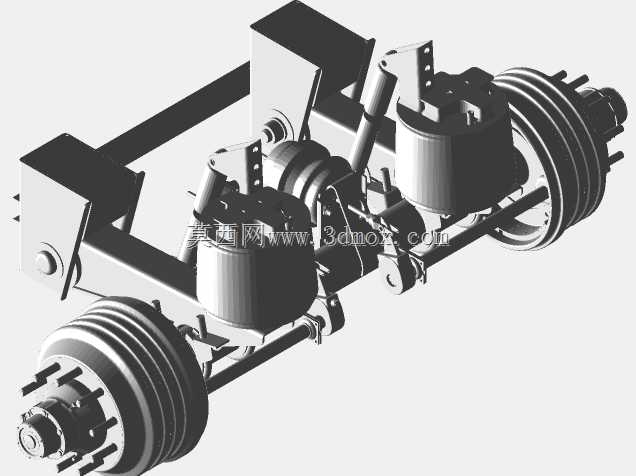

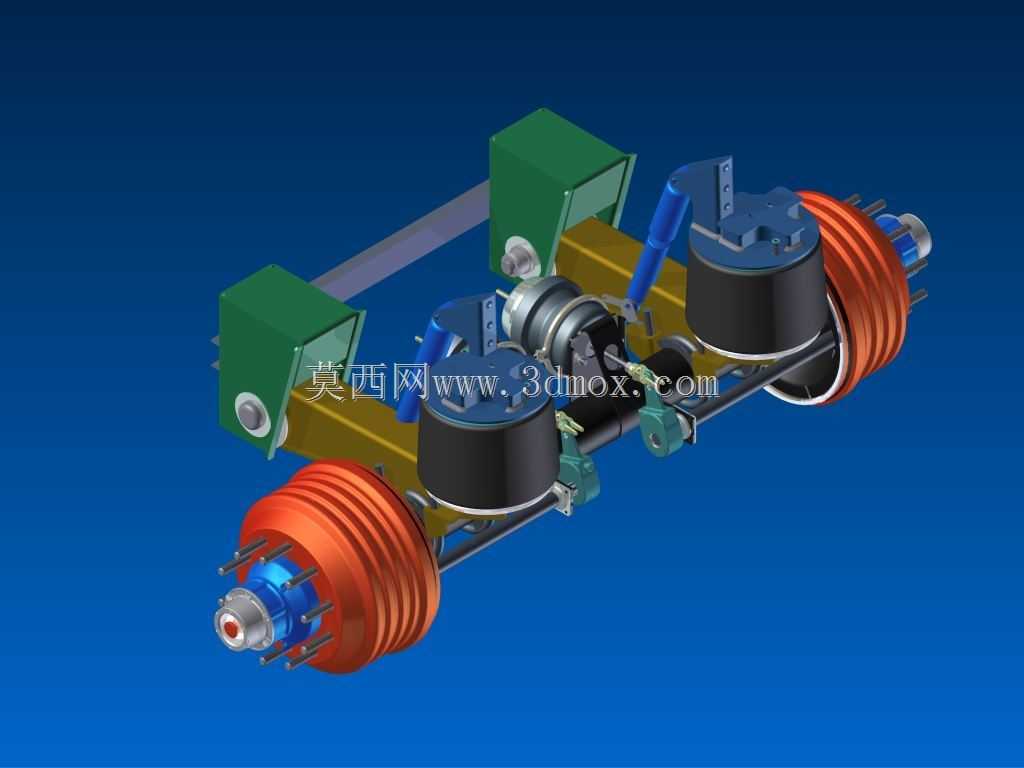

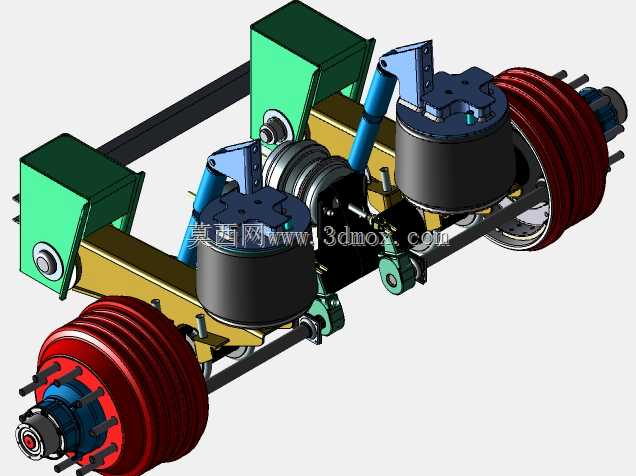

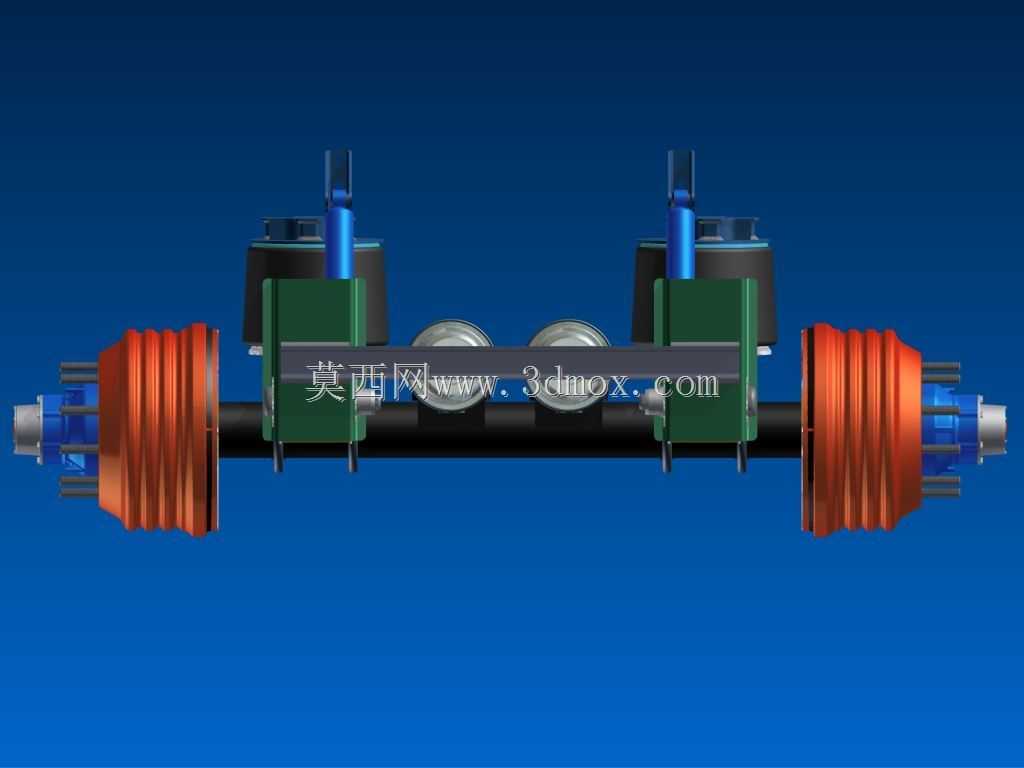

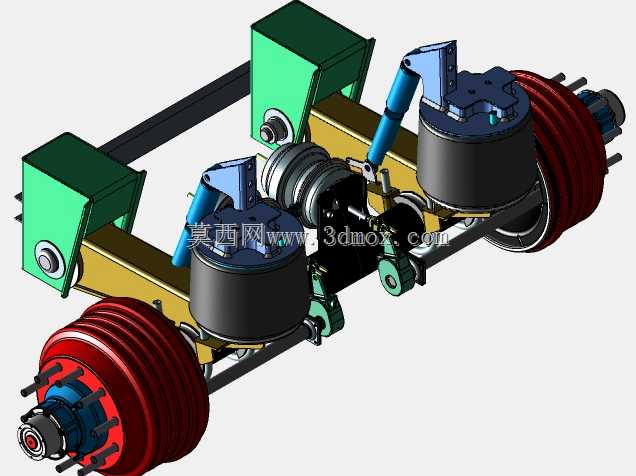

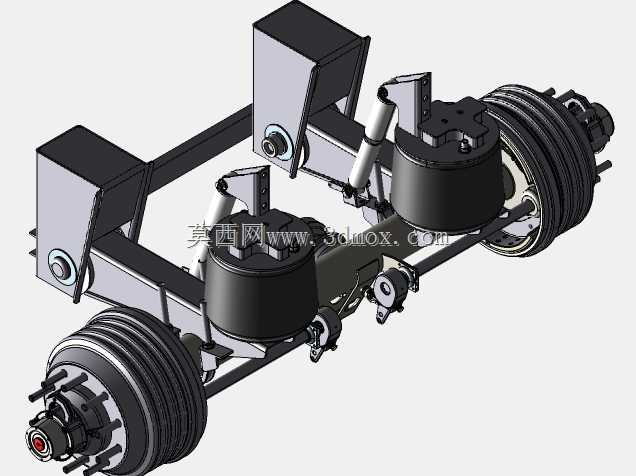

该结构主要应用于公路客运车辆、中重型货运挂车、危化品运输车辆的底盘行走系统，核心作用是替代传统钢板弹簧悬架，通过压缩空气的弹性特性过滤路面传递的颠簸冲击，既能够降低货损率、提升驾乘平顺性，也可通过气囊高度调节功能适配不同装卸货平台的高度差，满足甩挂运输、多站点装卸的作业需求。从功能特性来看，这套总成集成了空气弹簧、减震阻尼器、制动气室、车桥轴体、安装支架与推力杆固定座，空气弹簧作为核心承载弹性元件，可根据车辆载荷变化动态调整内部气压，保证车身高度在空载、满载工况下保持恒定，避免传统钢板弹簧悬架空载时悬架过硬、重载时悬架挠度过大的问题；配套的筒式减震器负责抑制气囊往复弹跳的余振，配合横向、纵向推力杆约束车桥的位移自由度，保证车辆行驶过程中车轮定位参数稳定，减少轮胎偏磨。设计过程中优先考虑了安装兼容性，车桥轴体两端的轮毂安装位、制动鼓连接法兰采用行业通用的尺寸规格，可直接适配主流规格的商用车轮毂、制动总成，无需额外改制；气囊上安装座的孔位匹配主流商用车车架的纵梁间距，安装时只需将支架与车架纵梁底面通过螺栓紧固，连接好推力杆与制动气室管路即可完成装配，安装边界预留了足够的管路、线束布置空间，避免与车架上的其他附件产生运动干涉。结构布局上采用对称式设计，左右两侧气囊的承载中心与车桥的承载中心重合，偏载工况下可通过左右气囊的气压差自动平衡载荷，避免单侧受力过大导致的部件早期损坏；制动气室布置在车桥轴体的前侧，与减震器的安装位错开，预留了足够的制动推杆行程空间，保证制动动作顺畅无卡滞。整套结构的三维建模完全还原实际装配关系，各部件的配合间隙、运动行程均按照实际工程参数设置，可直接用于底盘总布置的干涉检查、悬架运动仿真分析，也可作为新车型悬架系统选型设计的参考基准，帮助设计人员快速完成悬架系统的匹配计算，缩短产品开发周期。
