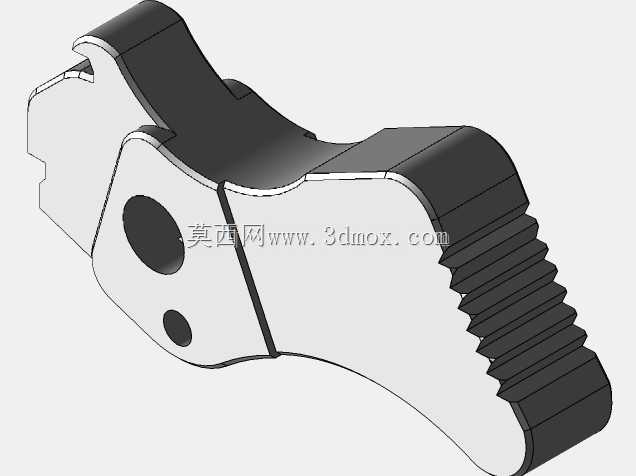

带齿弧形棘爪锁紧构件

该带齿弧形棘爪构件多用于间歇传动、单向锁止类机械结构中，常见于起重设备的止逆机构、自行车棘轮驱动结构、手动工具的锁止组件以及输送线的止退装置内，核心作用是通过齿形啮合实现单向运动传递、反向位置锁止，避免机构在负载作用下出现回退、溜动等失效问题。从结构设计来看，构件整体采用弧形轮廓，适配棘轮的圆周运动轨迹，端部的连续齿形经过啮合角优化，齿根做了圆弧过渡处理，能在啮合时分散接触应力，避免齿部受冲击载荷出现崩裂；构件上设置两处同轴度要求较高的铰接孔，大孔用于穿装主轴作为转动支点，小孔用于连接复位弹簧或者驱动连杆，保证棘爪在完成锁止动作后能顺利复位脱离啮合面。设计过程中需要重点控制齿形的节距与配套棘轮的齿距公差，啮合面的粗糙度要控制在合理区间，既保证啮合时不会出现打滑，又能减少相对运动时的磨损量；弧形外轮廓的曲率需要和配套棘轮的齿顶圆曲率匹配，保证棘爪摆动过程中不会和棘轮齿顶发生卡滞。安装边界方面，铰接孔的中心距决定了棘爪的摆动行程，设计时要预留足够的摆动间隙，避免棘爪在开合过程中和周边的机架、护罩等结构发生干涉；构件的厚度方向尺寸需要和配套棘轮的齿宽适配，保证啮合时的接触面积足够，不会出现局部应力集中导致的零件变形。这类零件在实际工况中多承受周期性的冲击载荷，因此结构上在铰接孔周边做了局部加厚处理，提升支点位置的结构强度，齿部的硬度需要通过热处理达到对应要求，提升耐磨性能和抗冲击能力，非配合面的轮廓做了倒角处理，去除加工毛刺，避免装配过程中划伤操作人员或者周边零件。在三维建模过程中，需要重点校验齿形啮合的运动干涉情况，模拟棘爪在最大摆动角度下的位置，确认每个齿都能顺利卡入棘轮齿槽，同时要验证复位状态下棘爪齿顶和棘轮齿顶的间隙是否在合理范围，避免运动过程中出现不必要的摩擦损耗。
