弯角式外螺纹注油油嘴结构设计

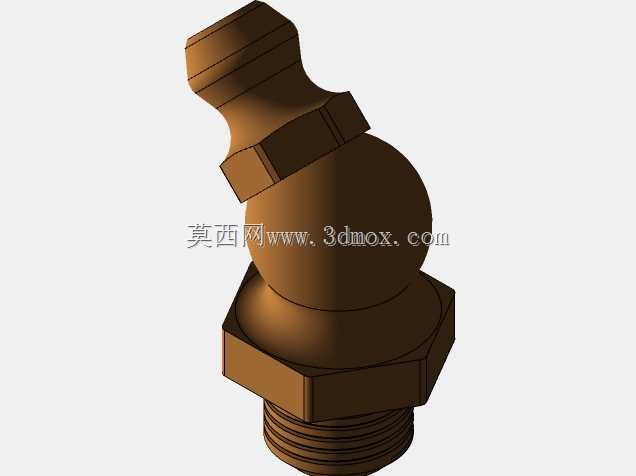

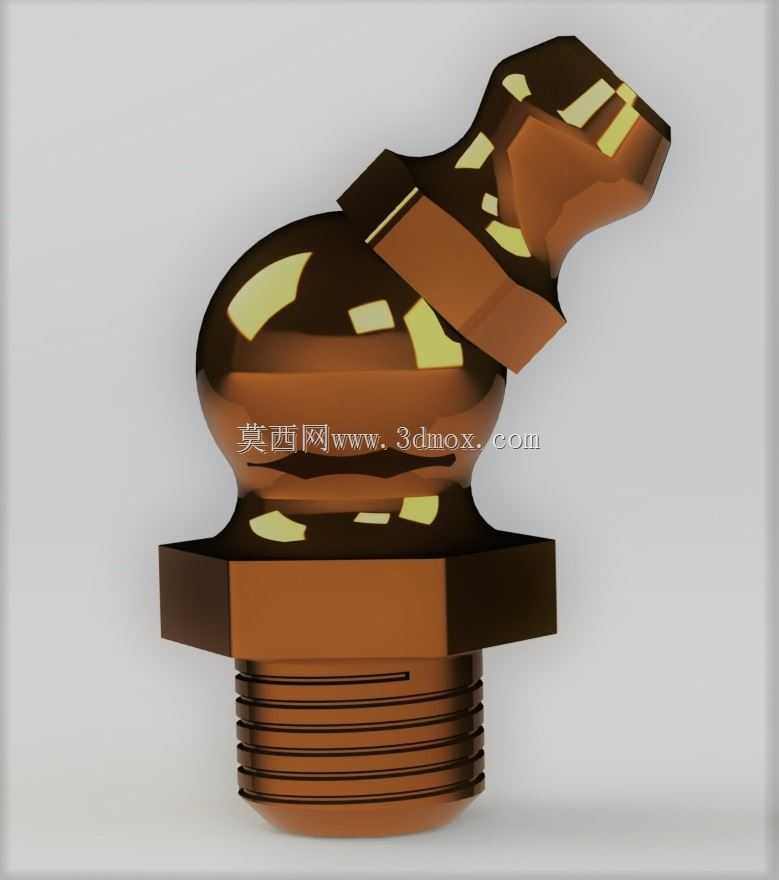

在各类工业设备的润滑系统设计中，注油部件的选型与结构合理性直接决定了设备运维的便捷性与运动副的使用寿命，这款弯角式外螺纹油嘴正是针对紧凑安装空间下的润滑注油需求设计的常用配件。从实际应用场景来看，这类油嘴广泛适配于机床导轨副、工程机械铰接点、农业机械传动部位、轻工设备转轴等需要定期加注润滑脂的位置，尤其是周边存在结构遮挡、直式油嘴无法对接注油枪的安装位，弯角结构能让注油操作避开周边干涉部件，大幅降低日常运维的操作难度。从功能特性上看，油嘴下部的外螺纹段为标准连接结构，可直接拧入设备预设的螺纹安装孔，螺纹段的长度经过匹配设计，既保证连接强度足够，又不会因旋入过长触碰设备内部油路或运动部件；中部的六角结构是安装受力位，尺寸适配标准扳手的咬合范围，安装时可施加足够的拧紧力矩保证密封，避免润滑脂从安装缝隙渗漏；上部的弯角注油端内置单向密封结构，注油枪对接压入时密封阀开启，润滑脂可顺利注入设备润滑腔，注油枪撤除后密封结构自动闭合，可阻挡外界粉尘、切削液、水汽进入润滑通道，避免润滑脂被污染变质。设计过程中，首先要确定安装边界：外螺纹的公称直径与螺距需匹配主流设备的安装螺纹规格，螺纹根部的退刀槽尺寸要符合机加工工艺要求，避免安装时螺纹根部应力集中出现断裂；中部六角头的对边尺寸需严格遵循标准紧固件的尺寸规范，保证通用扳手可以顺利卡合，不会出现打滑磨棱的问题；弯角的倾斜角度经过多场景适配验证，既不会因角度过小导致注油时与设备外壁干涉，也不会因角度过大增加油嘴整体的外伸尺寸，避免设备运行过程中油嘴被周边部件剐蹭断裂。油嘴头部的球面密封结构是核心功能部位，球面的粗糙度与圆度公差控制严格，保证与注油枪的注油嘴对接时能形成可靠密封，注油过程不会出现润滑脂侧漏的问题。整体外形采用流线型过渡，没有尖锐的棱角，既可以降低安装过程中划伤操作人员的风险，也能减少设备运行过程中油嘴表面的积尘积屑，日常清洁维护更方便。这类小尺寸零件虽然在整套设备中占比极小，却是设备润滑维护不可或缺的部件，结构设计上的细节优化，能直接减少设备运维的操作成本，降低因润滑不到位导致的运动副磨损故障，延长设备整体的无故障运行周期。
