带起落架螺旋桨尾撑式无人机构型设计

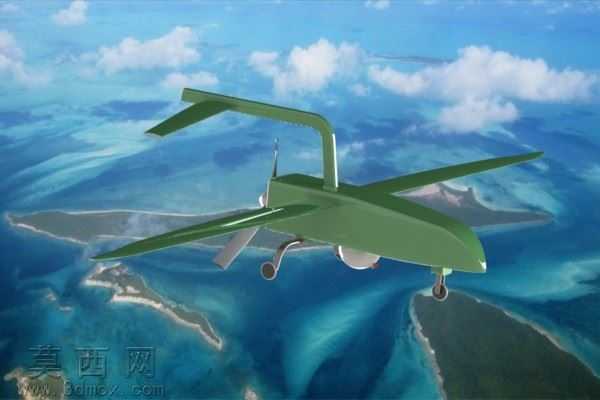

本款无人机三维模型采用尾撑式常规布局设计，建模阶段以航空飞行器气动合理性为核心逻辑，首先通过基准面搭建确定机身中轴线、机翼安装角、尾翼配平位置的核心参数，机身主体采用流线型曲面建模，从机头钝圆整流段逐步过渡到机尾平滑收窄段，全程通过曲率连续约束保证曲面光顺度，避免气动阻力激增的突兀折角。动力系统采用尾部推进式螺旋桨设计，建模时单独拆分桨叶、桨毂、动力舱安装位结构，每片桨叶按照翼型扭转角规律做曲面放样，还原螺旋桨旋转时的气动外形特征，同时预留动力组件的装配间隙，方便后续做结构干涉检查。起落架部分采用前三点式布局，前起落架为单轮结构，设置转向缓冲行程的结构示意，主起落架为双轮结构，通过摇臂结构与机身下部连接，建模时还原了起落架支柱、轮轴、轮胎的层级结构，轮胎表面做细微的防滑纹理处理，金属支柱部分赋予哑光金属材质，橡胶轮胎赋予深灰哑光橡胶材质，区分不同部件的质感差异。尾撑结构从机翼后缘位置向后延伸，连接垂直尾翼与水平尾翼，尾翼部分按照常规无人机配平需求设置安定面与操纵面的分界，水平尾翼设置轻微上反角提升航向稳定性。材质渲染阶段，机身主体采用哑光黑色复合航空材质，模拟碳纤维复合材料的细腻质感，螺旋桨桨叶采用半透明深色材质，渲染时添加运动模糊效果模拟高速旋转的动态感，起落架金属部件添加轻微环境反射，突出金属构件的硬朗质感。整体建模过程严格按照真实小型无人侦察机的结构比例搭建，各部件之间保留合理的装配间隙，既可以用于航空科普展示，也可作为无人机构型方案的参考原型，通过渲染光影调整突出机身流畅的气动外形，完整呈现尾撑式推进无人机的结构特征与设计特点。
