透明壳体可视化离心泵结构三维数模

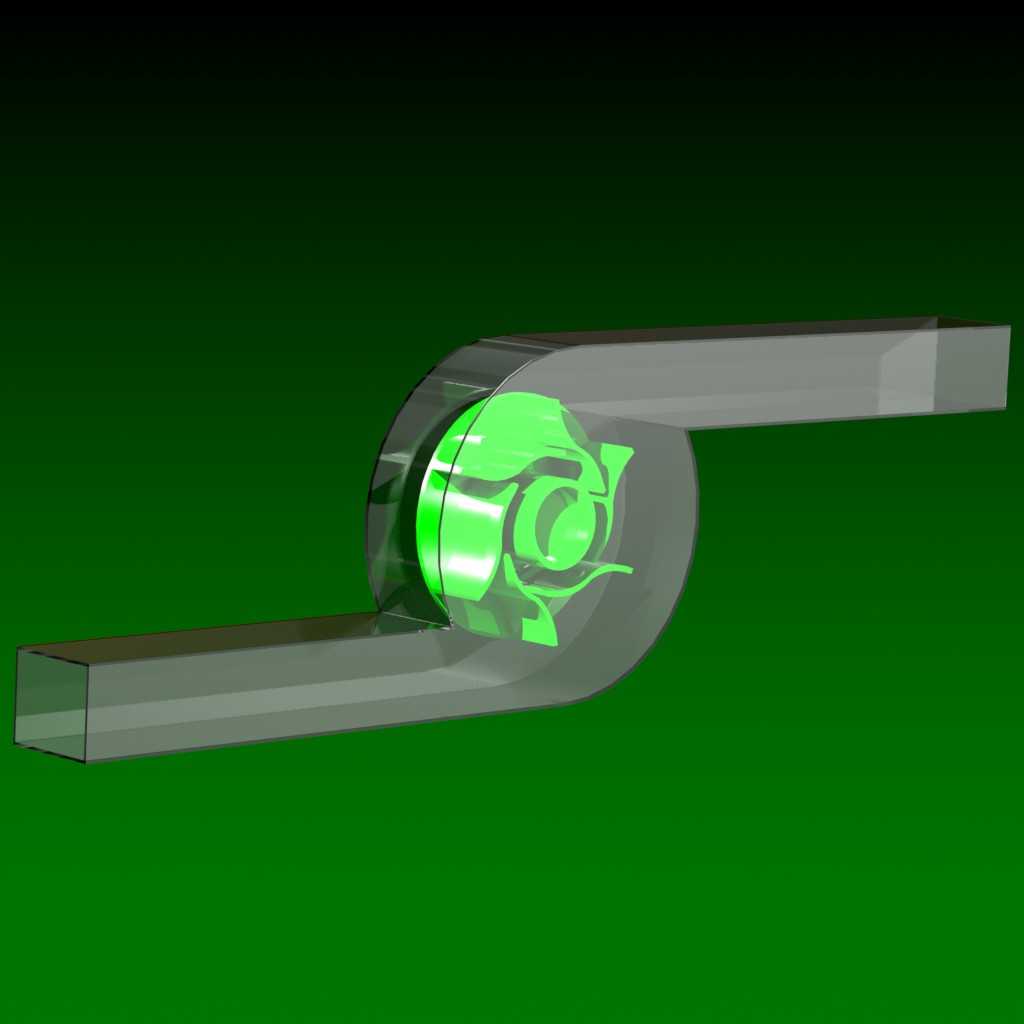

　　这款泵结构采用透明壳体的可视化设计思路，核心目的是在教学演示、结构验证阶段直观展示内部叶轮的运转状态，让观察者无需拆解设备就能清晰看到流体在流道内的走向、叶轮与泵腔的配合间隙，相比传统金属壳体的泵结构，这种透明设计能大幅降低流体机械入门学习者的理解门槛，也方便设计人员在方案评审阶段快速核对流道设计是否存在死角、叶轮与进出口流道的对中是否符合设计要求。从实际应用场景来看，这类可视化泵结构常被用于高校流体机械实验室的原理演示教具，也可作为小型流体试验台的核心输送单元，用来验证不同叶轮线型对输送效率的影响，部分民用景观水循环系统也会采用类似的透明结构设计，兼顾流体输送功能与展示效果。在功能特性上，该结构采用径向进水、

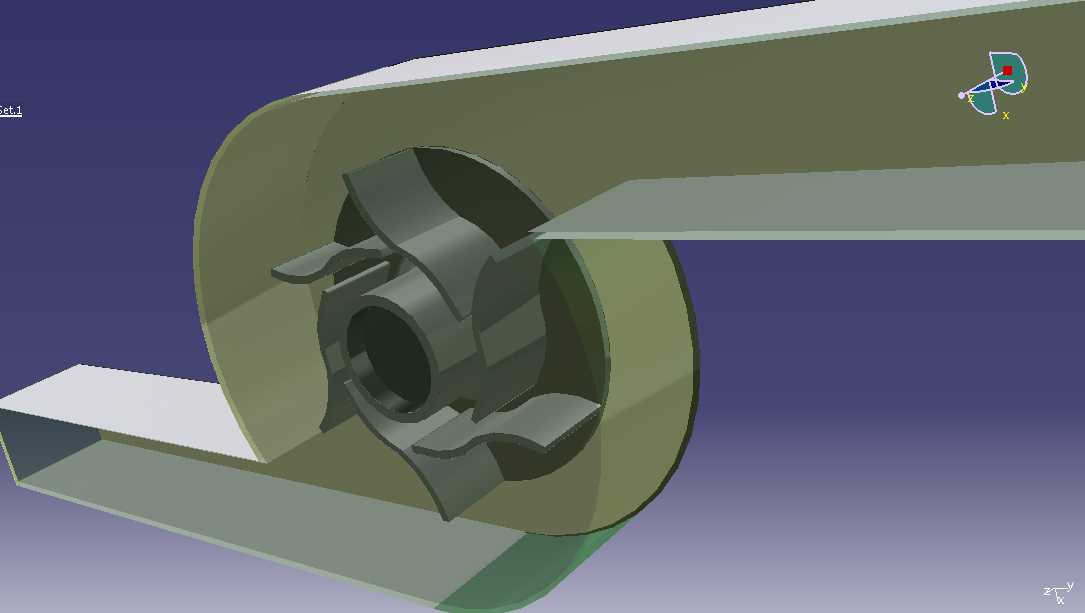

　　切向出水的经典离心泵流道布局，叶轮采用闭式结构设计，叶片的曲面弧度经过流体力学优化，能在较低转速下实现稳定的流体输送，减少流体在泵腔内的湍流损耗；透明泵壳采用等壁厚设计，既保证了可视化的通透效果，也兼顾了壳体的承压能力，进出口采用标准的直段流道接口，方便与不同管径的输送管路对接，安装时不需要额外定制异形转接头。设计过程中，首先确定了叶轮的旋转中心与泵壳蜗室的基圆重合度，避免叶轮运转时出现偏磨，进出口流道的中心线与叶轮中心的高度差经过反复校核，保证流体进入叶轮时的入流角度与叶片进口角匹配，降低入口处的气蚀风险；安装边界方面，泵体底部预留了平整的安装基准面，可直接固定在试验台支架或者安装底座上，

　　进出口的直段长度预留了足够的管路安装操作空间，不需要额外调整周边管路布局就能完成装配，整体结构没有冗余的突出部件，在狭小的试验台空间内也能完成布置。日常运维层面，这种透明壳体结构不需要拆解就能直接观察叶轮表面是否有附着物、流道内是否存在堵塞，能大幅减少日常检查的工作量，也能在出现输送异常时第一时间定位故障位置，不需要逐段拆解管路排查问题。
