内燃机核心传动部件曲轴结构设计

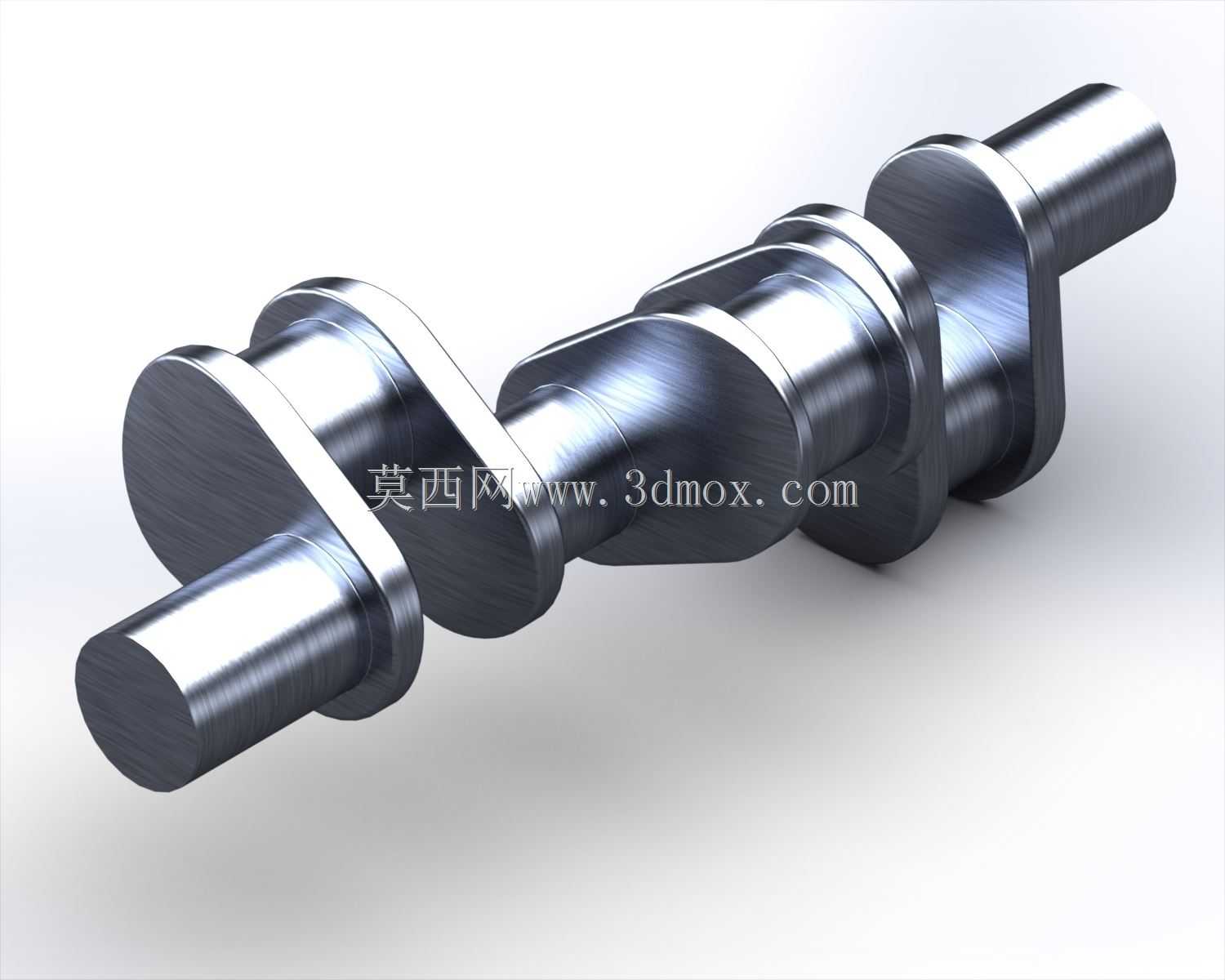

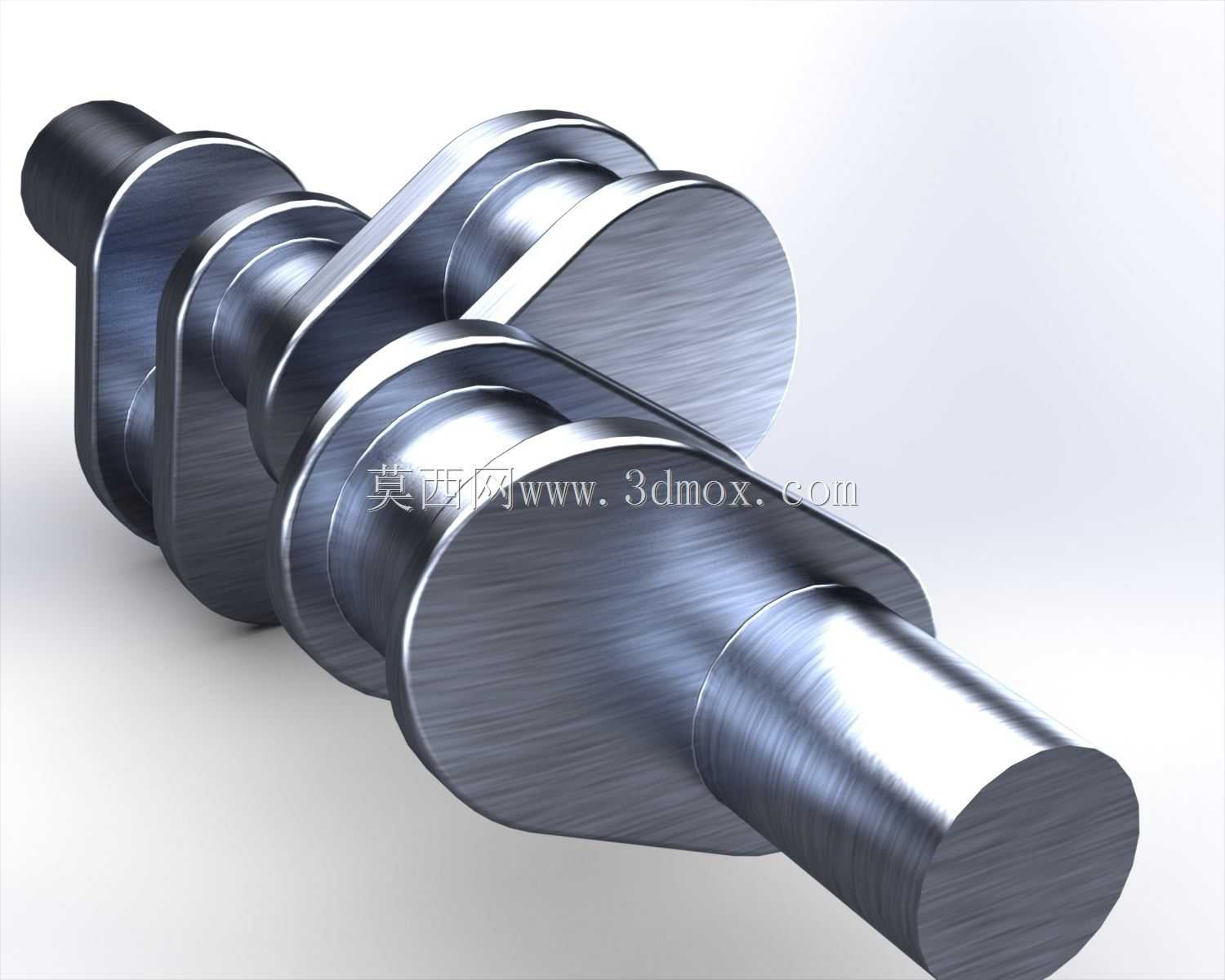

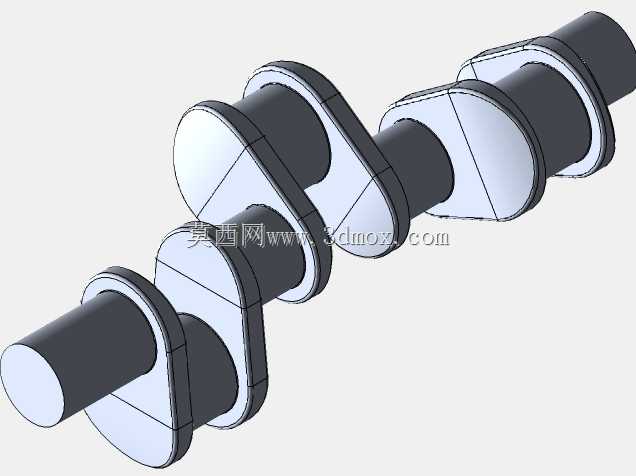

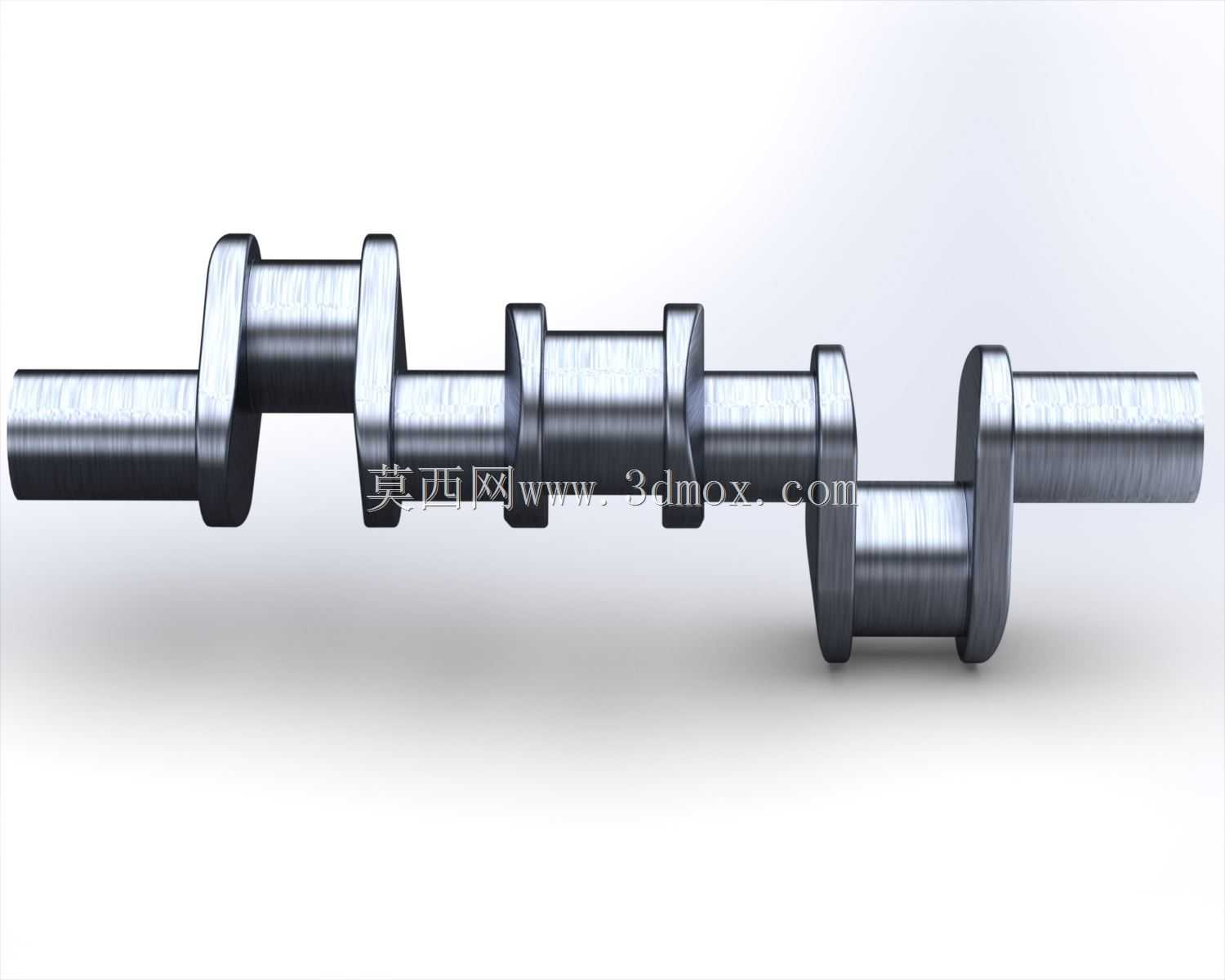

曲轴作为内燃机动力转换的核心承载部件，在往复式活塞发动机中承担着将活塞连杆组传递的往复直线运动转化为旋转扭矩的关键作用，广泛适配车用汽油机、柴油机、小型通用动力机组、工程机械动力单元等场景，是动力输出路径上无法替代的核心传动构件。从结构设计逻辑来看，该曲轴采用整体式锻造结构布局，主轴颈与连杆轴颈沿轴向交错排布，相邻曲拐之间设置平衡块结构，用于抵消曲轴高速旋转过程中产生的往复惯性力与旋转离心力，降低整机运转过程中的振动幅值，提升动力输出的平顺性。主轴颈作为曲轴的安装支撑基准，加工精度直接决定曲轴的回转同轴度，设计时需匹配缸体主轴承座的安装孔径，预留合适的轴承配合间隙，保证润滑介质能够在配合面形成稳定油膜，避免高速运转下出现干磨烧瓦故障。连杆轴颈与连杆大头轴承配合，其偏心距直接决定活塞的行程长度，是影响发动机排量与压缩比的核心参数，设计过程中需严格控制偏心距的尺寸公差，同时保证各连杆轴颈之间的相位角精度，确保各缸做功间隔均匀，避免出现动力输出波动。曲轴的轴向定位通常设置在中间主轴颈位置，通过止推片限制曲轴运转过程中的轴向窜动量，保证曲柄连杆机构与配气机构的正时匹配精度，避免轴向窜动导致的活塞偏磨、气门碰撞活塞等故障。油道设计沿曲轴轴向与径向斜向贯通，将主油道的压力润滑油输送至各连杆轴颈表面，为连杆轴承提供持续润滑，油道孔口位置需做倒角抛光处理，避免应力集中导致的曲轴疲劳断裂。从安装边界来看，曲轴前端需匹配正时齿轮、皮带轮、扭转减振器的安装接口，后端设置飞轮连接法兰与油封轴颈，安装时需保证前后端的同轴度公差，避免油封偏磨出现漏油问题。平衡块的外形轮廓需避让缸体内腔与连杆运动轨迹，避免运转过程中出现运动干涉，同时平衡块的配重需经过动平衡校准，将剩余不平衡量控制在允许范围内，适配不同额定转速的使用需求。在实际选型应用中，不同排量的发动机对曲轴的材质与热处理工艺有不同要求，小排量高速汽油机多采用球墨铸铁材质配合轴颈表面淬火处理，大扭矩柴油机则多采用合金钢锻造工艺，提升曲轴的疲劳强度与抗冲击能力，满足高负荷工况下的使用需求。
