双座管架式车架结构设计方案

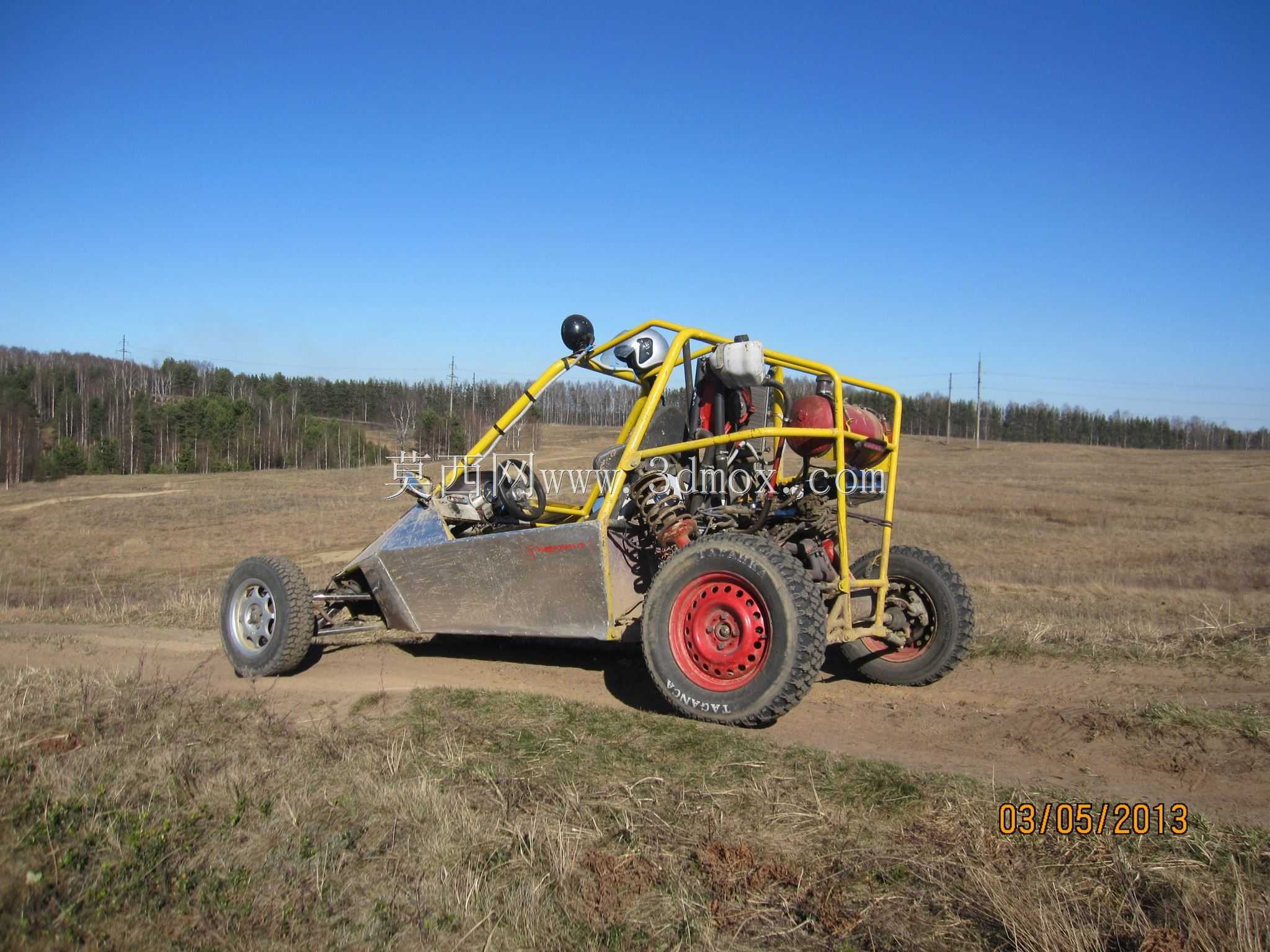

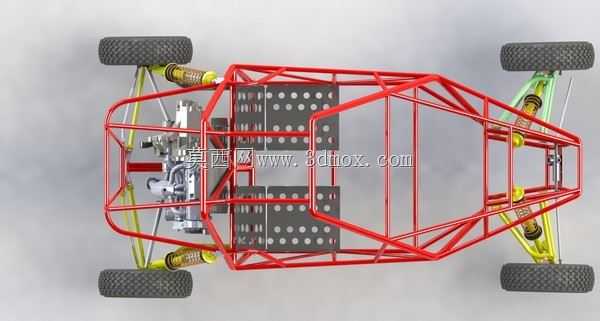

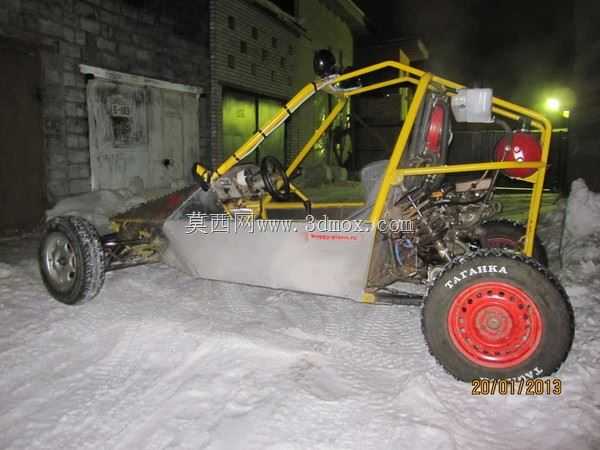

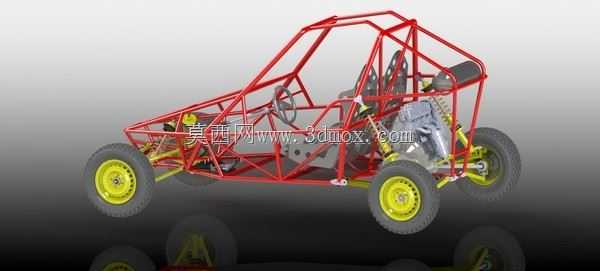

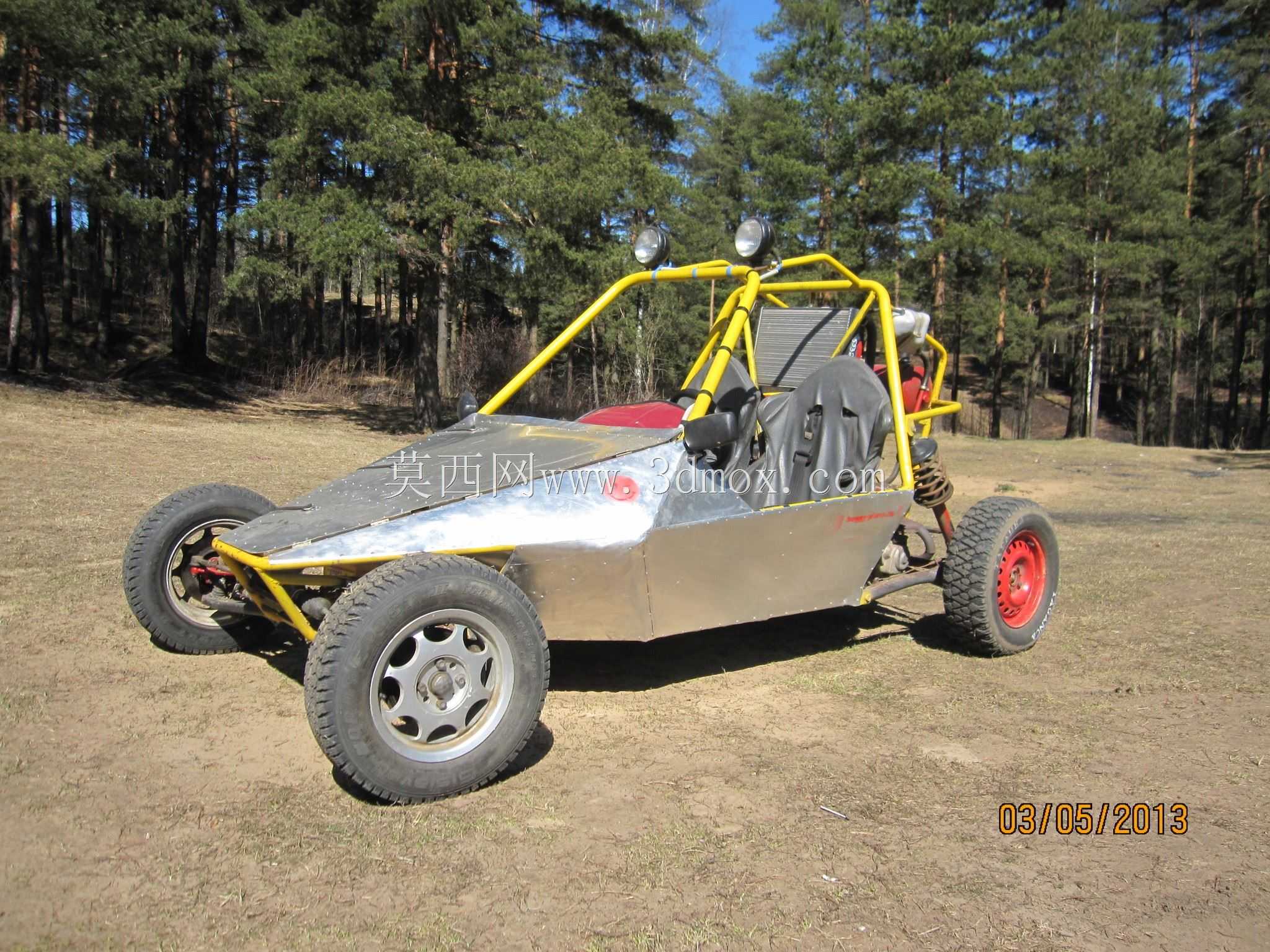

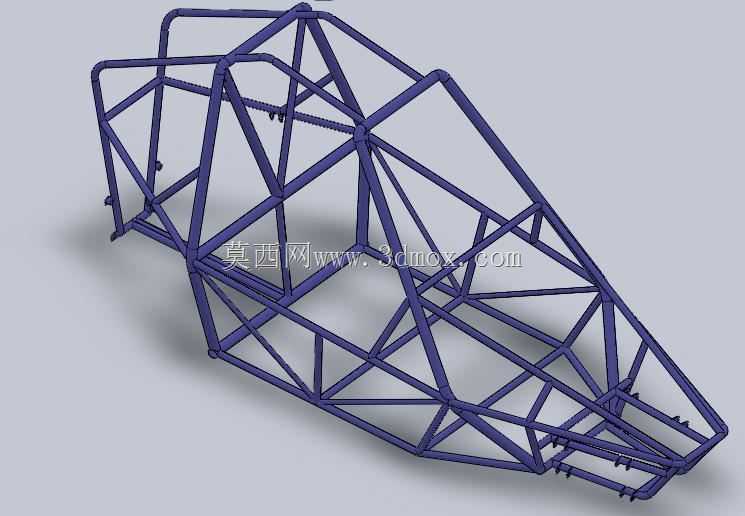

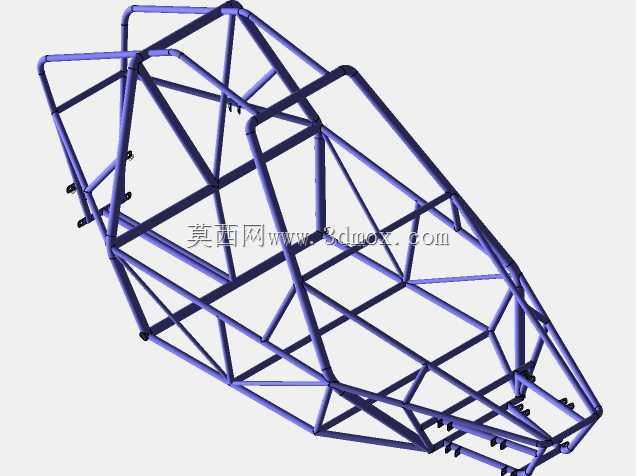

这款双座管架式承载车架，主要面向小型非道路休闲车辆、自制改装越野小车以及入门级场地竞速小车的开发场景，作为整车的核心承载基体，承担着连接行走系统、动力总成、座椅座舱、外覆盖件的核心作用，所有外部零部件的安装点位都直接集成在管架本体上，不需要额外搭建副安装框架。从结构设计逻辑来看，整体采用空间钢管桁架布局，这种结构的核心优势是在控制整体自重的前提下，获得足够的扭转刚度与弯曲强度，相比冲压焊接的一体式钣金车架，管架结构的修改迭代成本更低，小批量试制阶段不需要投入大型冲压模具，只需要通过切管、弯管、定位焊接即可完成样件制作，非常适合小规模定制化的车辆生产或者个人改装场景。设计过程中参考了成熟小型双座车型的人机布局，座舱区域预留了两个独立座椅的安装空间，周边的管架结构同时承担侧面防滚的防护作用，前部的收窄结构是为了适配转向机构与前悬挂的安装行程，避免前轮在最大转向角度时与车架发生运动干涉，后部的框架结构预留了动力单元与后悬挂的安装硬点，所有安装点位的同轴度、平面度公差都在建模阶段做了装配校验，避免后续实装时出现对位偏差。车架的下部纵梁是主要的承载路径，从车头前部的防撞安装点一直贯通到车尾的后拖挂点位，横向的连接管件采用斜撑布局，分散行驶过程中来自路面的冲击载荷，避免应力集中在管件焊接节点位置。所有管件的连接节点都做了相贯线适配，保证焊接时管件之间的贴合面积足够，提升焊接连接强度，不需要额外添加大面积的加强补片就能满足强度要求。在安装边界的设定上，座舱内部的横向宽度、纵向腿部空间都按照成年人体坐姿尺寸做了预留，车架底部的离地间隙参考非道路通行的需求设定，保证在起伏路面行驶时不会出现车架托底的情况，前部预留的安装空间可以适配不同型号的转向机与前悬摆臂，后部的安装点位兼容多款小排量动力总成的固定尺寸，不需要对主框架做切割修改就能完成适配。整个框架没有采用异形旋转成型的零部件，所有结构件都采用标准规格的圆形钢管加工，原材料获取难度低，加工工序简单，普通的机加工门店就能完成全部构件的制作，不需要特殊的定制加工设备。
