带压力表式液压过滤器安装基座结构

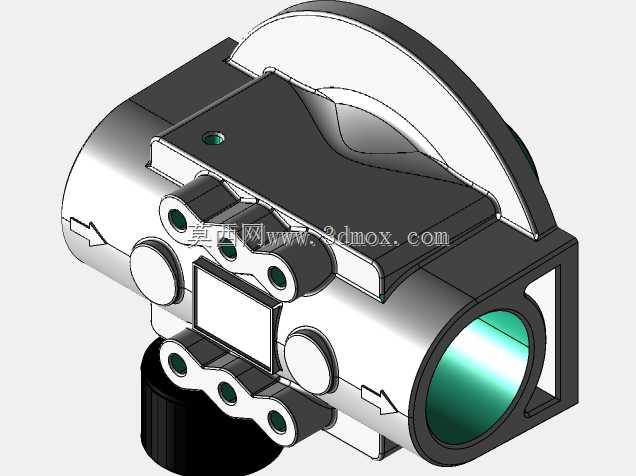

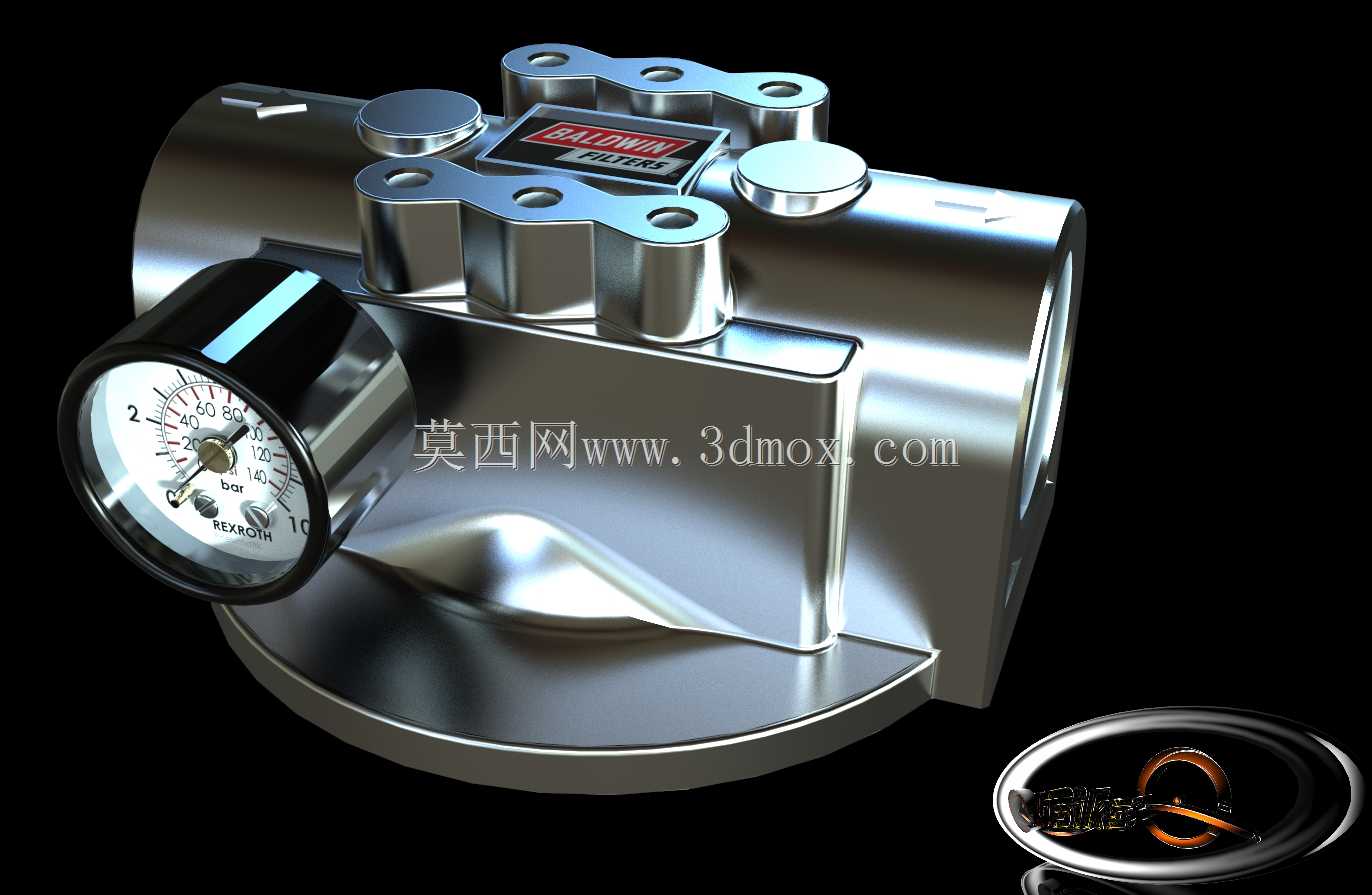

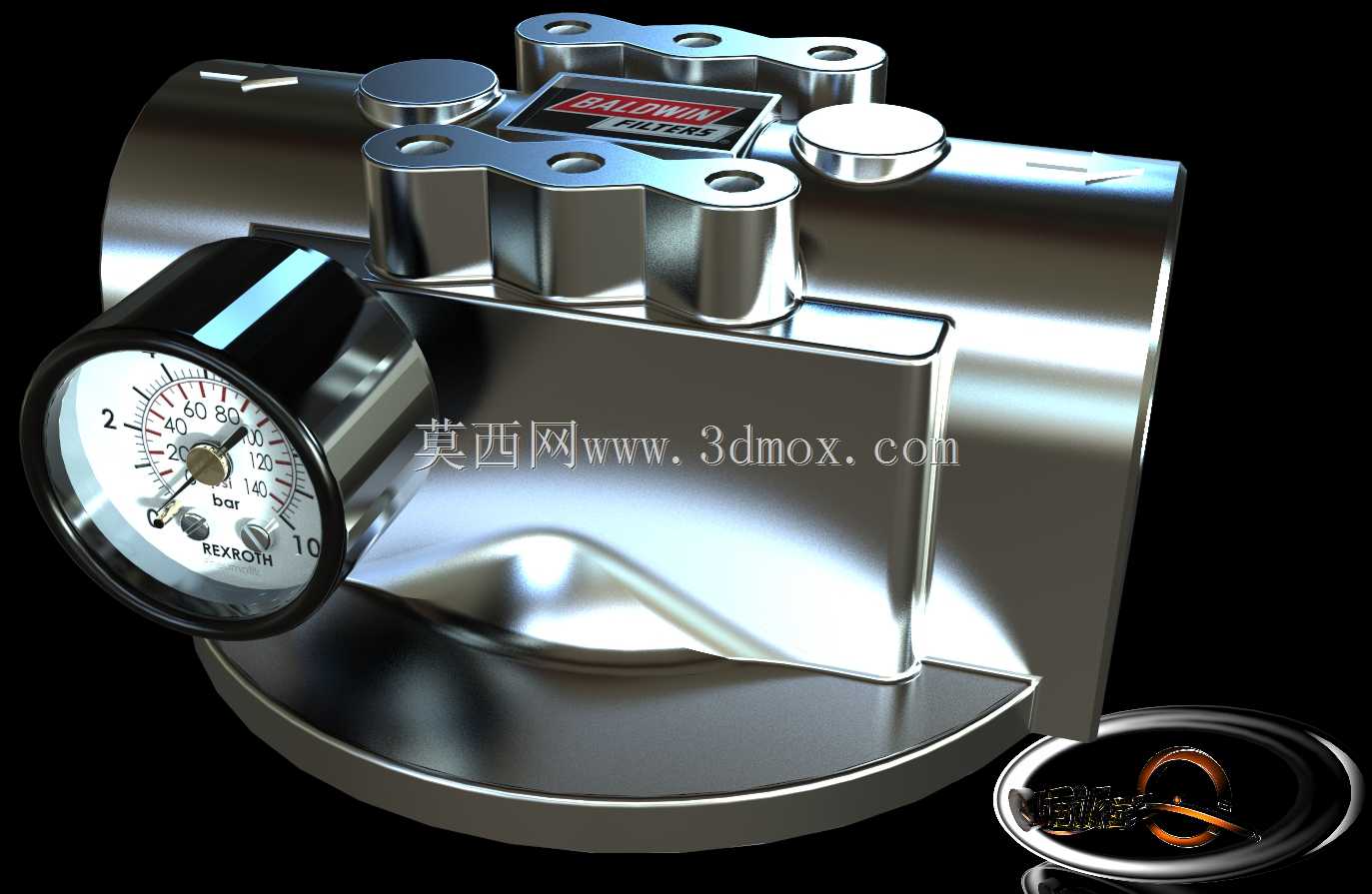

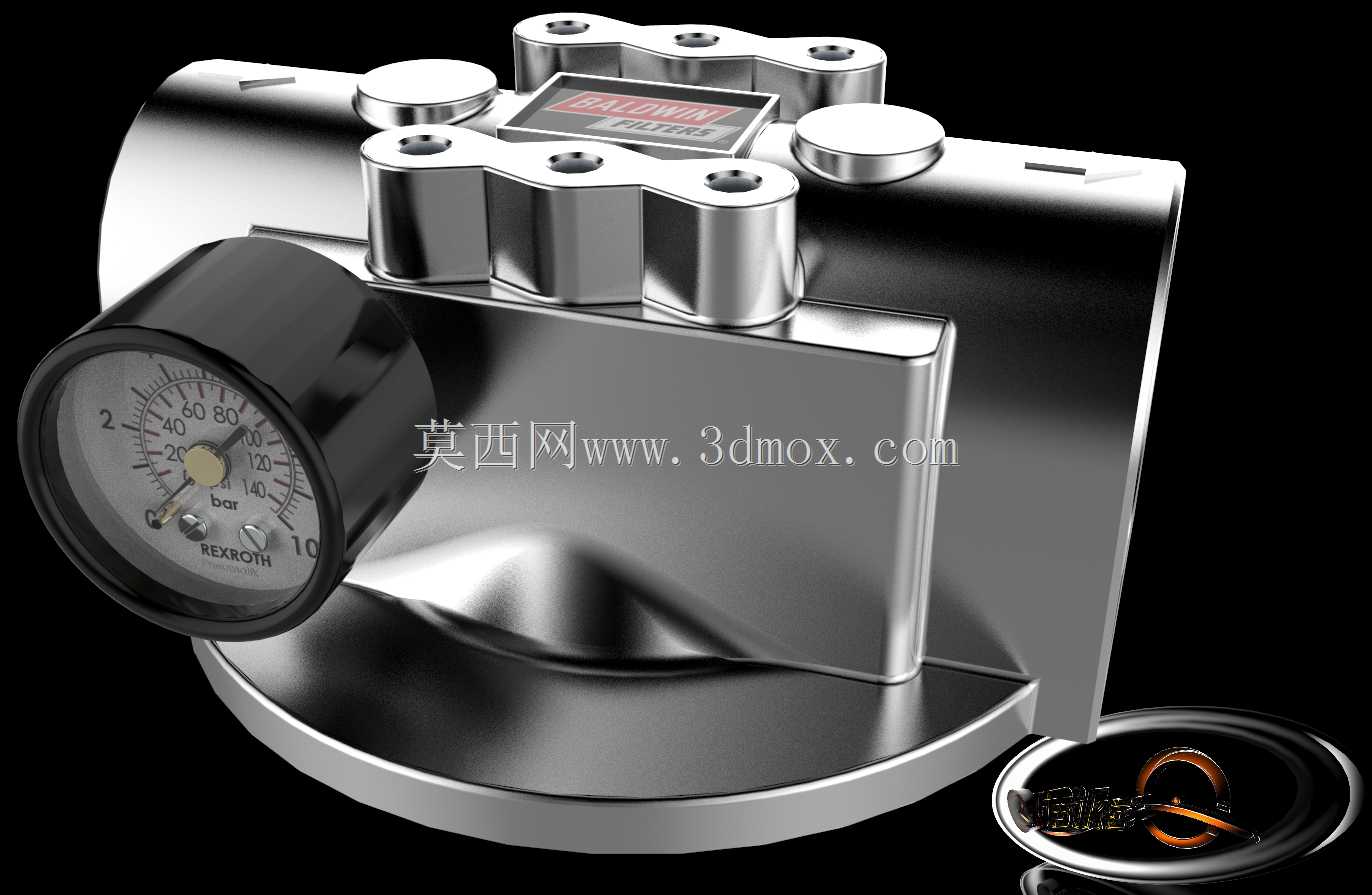

在液压系统的油路布设场景中，这类带集成压力表的过滤器安装基座，主要承担油路杂质过滤与压力实时监测的双重作用，常配套在工程机械、工业液压站、机床液压回路的供油段，安装在油泵出口与下游控制阀组之间的管路上，避免油液中的金属碎屑、密封残渣、氧化胶质进入精密阀件与执行元件，造成阀芯卡滞、密封面划伤、节流孔堵塞等常见故障。从结构设计来看，基座本体采用一体化铸造成型后做精密机加工，主油路通道做了平滑圆弧过渡处理，尽可能降低油液流经时的沿程压力损失，避免局部涡流带来的油温异常升高问题。顶部的多组安装孔位采用对称式布局，对应过滤器滤芯端盖的固定螺栓点位，孔位同轴度公差控制在0.05mm以内，保证滤芯安装后密封面完全贴合，不会出现内漏旁通的情况。侧面集成的压力表接口采用标准锥管螺纹设计，直接与基座内部的高压油腔连通，无需额外外接测压管路与接头，减少了管路泄漏点，操作人员在设备巡检时可以直接读取过滤器前后的实际工作压力，通过压差值判断滤芯的堵塞程度，当压差超过设定阈值时及时更换滤芯，避免滤芯击穿导致过滤失效。基座底部的圆形安装法兰做了加厚处理，法兰面上的定位止口与安装孔位匹配设备安装面板的开孔尺寸，安装时可以通过止口快速定位，再用螺栓锁紧固定，不需要反复调整对位，能有效缩减现场装配的工时。基座上设置的两个圆形端盖堵头，分别对应旁通阀腔与排气口结构，当冷启动油液粘度较高、滤芯压差过大时，内置的旁通阀会自动开启，短时间内直接导通上下游油路，避免下游供油不足导致执行元件动作失稳，排气口则用于首次注油时排出腔体内的空气，防止系统运行时出现气蚀、爬行、压力波动等问题。整体结构的安装边界充分考虑了紧凑布局的需求，压力表的伸出长度、顶部螺栓的操作空间、侧面油路接口的接管空间都做了预留，在有限的安装空间内兼顾了操作维护的便利性，不需要额外拆除周边管路就能完成滤芯更换、压力表校准、排气操作等日常维护工作。油路进出口的流向标识做了凸起式压铸成型，安装时不会因为漆面磨损、油污附着导致标识模糊，避免现场装反油路引发的设备故障。
